中考物理复习 第二十二单元 电功和家庭电路试卷VIP免费

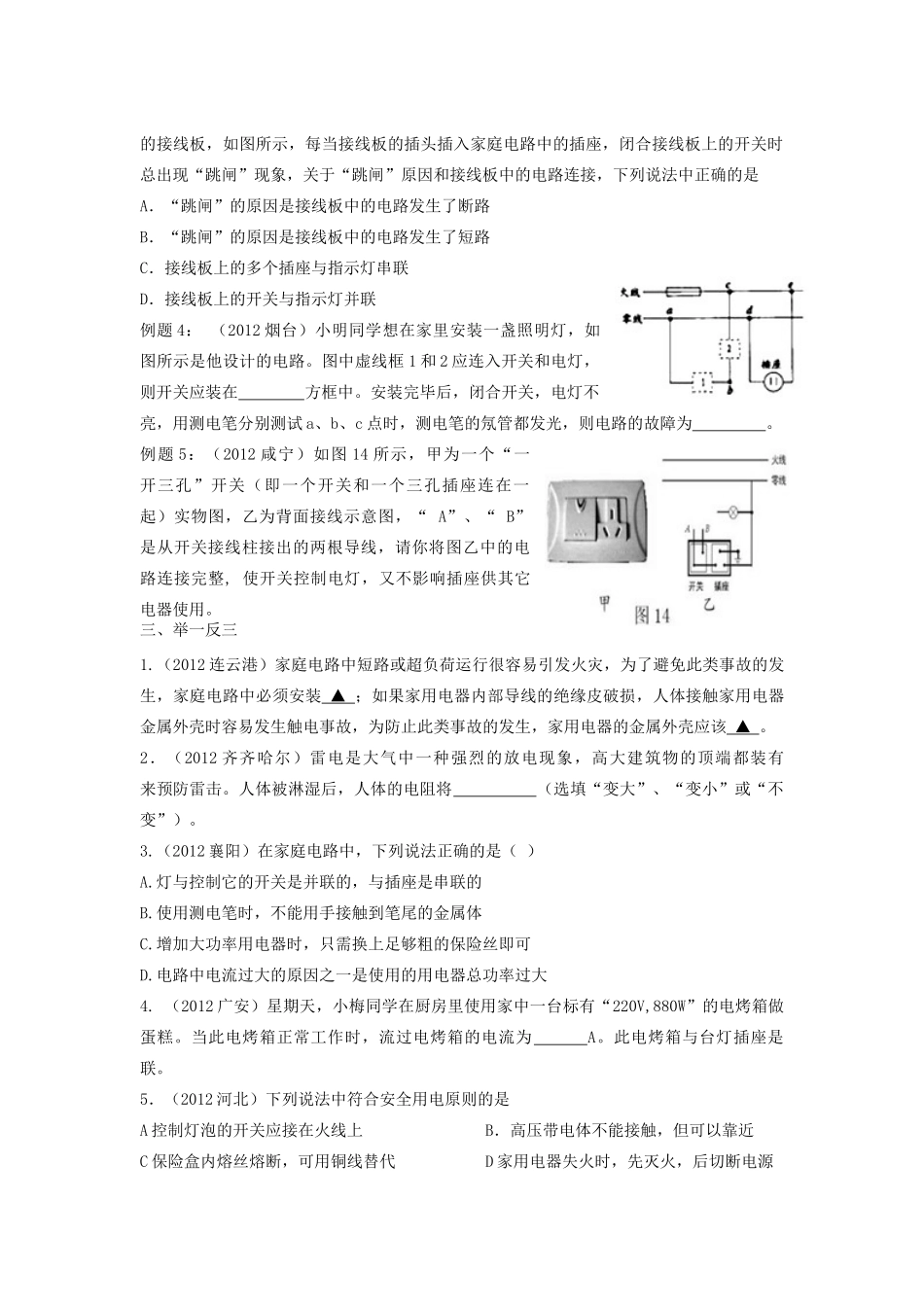

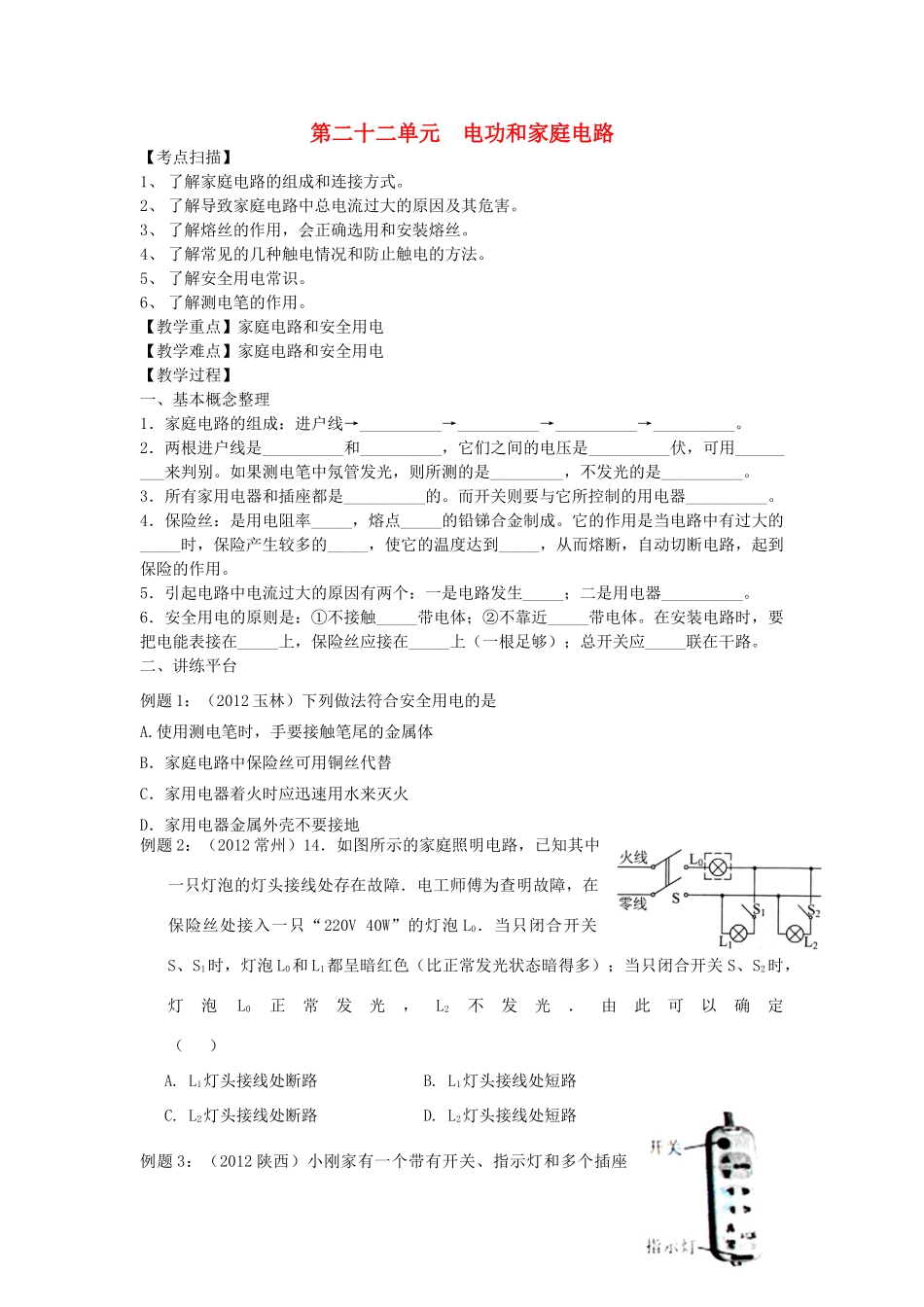

第二十二单元电功和家庭电路【考点扫描】1、了解家庭电路的组成和连接方式。2、了解导致家庭电路中总电流过大的原因及其危害。3、了解熔丝的作用，会正确选用和安装熔丝。4、了解常见的几种触电情况和防止触电的方法。5、了解安全用电常识。6、了解测电笔的作用。【教学重点】家庭电路和安全用电【教学难点】家庭电路和安全用电【教学过程】一、基本概念整理1．家庭电路的组成：进户线→__________→__________→__________→__________。2．两根进户线是__________和__________，它们之间的电压是__________伏，可用_________来判别。如果测电笔中氖管发光，则所测的是_________，不发光的是__________。3．所有家用电器和插座都是__________的。而开关则要与它所控制的用电器__________。4．保险丝：是用电阻率_____，熔点_____的铅锑合金制成。它的作用是当电路中有过大的_____时，保险产生较多的_____，使它的温度达到_____，从而熔断，自动切断电路，起到保险的作用。5．引起电路中电流过大的原因有两个：一是电路发生_____；二是用电器__________。6．安全用电的原则是：①不接触_____带电体；②不靠近_____带电体。在安装电路时，要把电能表接在_____上，保险丝应接在_____上（一根足够）；总开关应_____联在干路。二、讲练平台例题1：（2012玉林）下列做法符合安全用电的是A.使用测电笔时，手要接触笔尾的金属体B．家庭电路中保险丝可用铜丝代替C．家用电器着火时应迅速用水来灭火D．家用电器金属外壳不要接地例题2：（2012常州）14．如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V40W”的灯泡L0．当只闭合开关S、S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光．由此可以确定（）A.L1灯头接线处断路B.L1灯头接线处短路C.L2灯头接线处断路D.L2灯头接线处短路例题3：（2012陕西）小刚家有一个带有开关、指示灯和多个插座的接线板，如图所示，每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时总出现“跳闸”现象，关于“跳闸”原因和接线板中的电路连接，下列说法中正确的是A．“跳闸”的原因是接线板中的电路发生了断路B．“跳闸”的原因是接线板中的电路发生了短路C．接线板上的多个插座与指示灯串联D．接线板上的开关与指示灯并联例题4：（2012烟台）小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在方框中。安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c点时，测电笔的氖管都发光，则电路的故障为。例题5：（2012咸宁）如图14所示，甲为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）实物图，乙为背面接线示意图，“A”、“B”是从开关接线柱接出的两根导线，请你将图乙中的电路连接完整,使开关控制电灯，又不影响插座供其它电器使用。三、举一反三1.（2012连云港）家庭电路中短路或超负荷运行很容易引发火灾，为了避免此类事故的发生，家庭电路中必须安装▲；如果家用电器内部导线的绝缘皮破损，人体接触家用电器金属外壳时容易发生触电事故，为防止此类事故的发生，家用电器的金属外壳应该▲。2．（2012齐齐哈尔）雷电是大气中一种强烈的放电现象，高大建筑物的顶端都装有来预防雷击。人体被淋湿后，人体的电阻将（选填“变大”、“变小”或“不变”）。3.（2012襄阳）在家庭电路中，下列说法正确的是（）A.灯与控制它的开关是并联的，与插座是串联的B.使用测电笔时，不能用手接触到笔尾的金属体C.增加大功率用电器时，只需换上足够粗的保险丝即可D.电路中电流过大的原因之一是使用的用电器总功率过大4.（2012广安）星期天，小梅同学在厨房里使用家中一台标有“220V,880W”的电烤箱做蛋糕。当此电烤箱正常工作时，流过电烤箱的电流为A。此电烤箱与台灯插座是联。5．（2012河北）下列说法中符合安全用电原则的是A控制灯泡的开关应接在火线上B．高压带电体不能接触，但可以靠近C保险盒内熔丝熔断，可用铜线替代D家用电器失火时，先灭火，后切断电源6....
