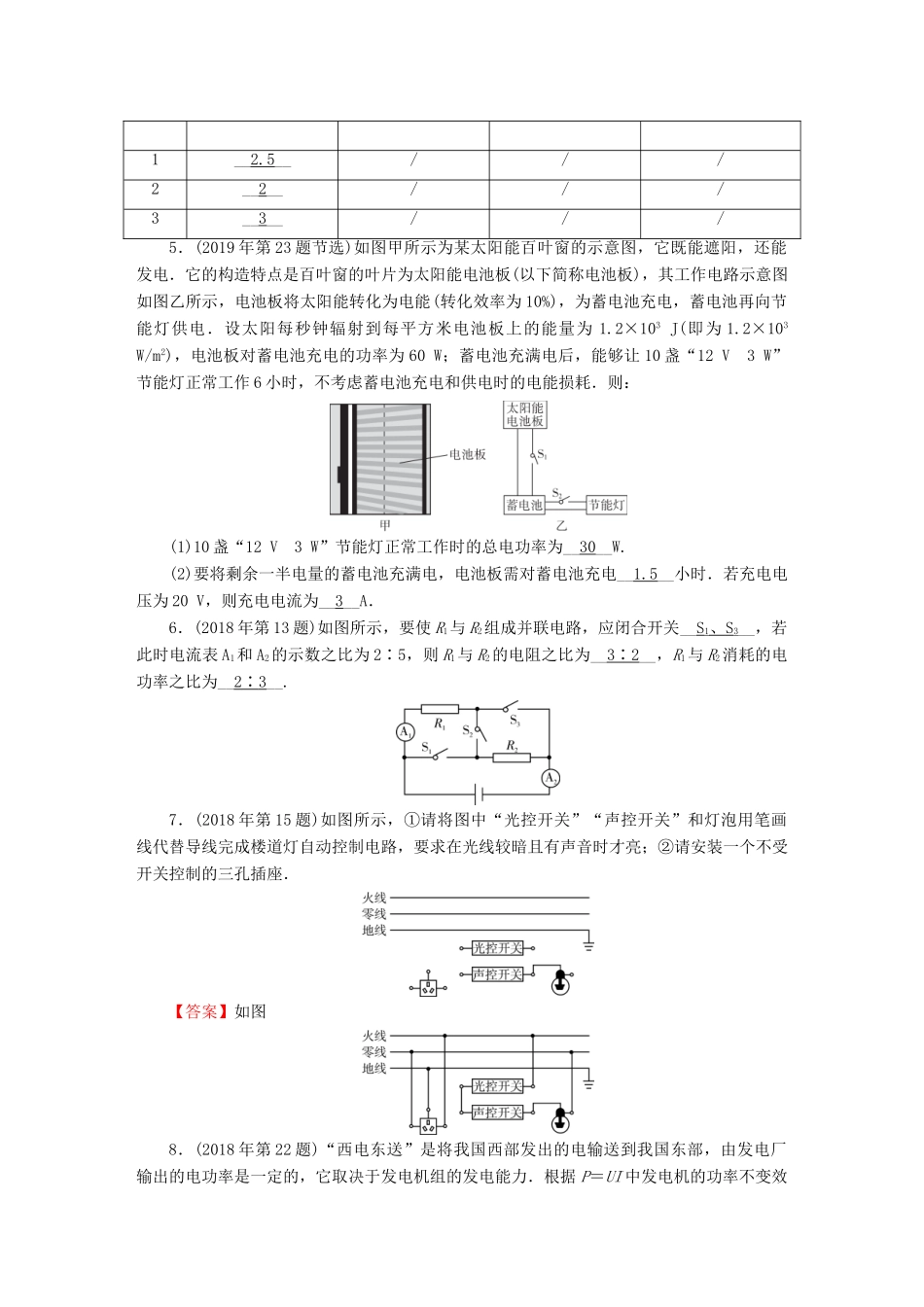

基础篇第五部分第3讲1．(2019年第7题)下图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光．由此判断电路故障的原因可能是(C)A．插座短路B．进户的火线断路C．进户的零线断路D．电灯的灯丝断路2．(2019年第14题)某品牌电烤箱在额定电压下，功率从大到小有高挡、中挡和低挡．下图为电烤箱在不同挡位工作时的电路图，R1、R2为发热电阻丝，且阻值R1>R2，则高挡、中挡和低挡对应的电路图分别是图__丙__、图__乙__和图__甲__.(填“甲”“乙”或“丙”)3．(2019年第16题)如图所示，电能表的示数为__201.9__kW·h，在某段时间内．转盘转过1800圈，则此段时间内用了__0.5__度电．4．(2019年第18题)在“测量小灯泡的电功率”实验中，要求用滑动变阻器控制电路，分别测出小灯泡在额定电压、约为额定电压的和约高出额定电压的时的电功率，并比较这三种情况下小灯泡的亮度．(1)先根据实验的要求设计电路图，如图所示，其中甲是__电流__表，乙是__电压__表．(2)实验时有如下器材：“2.5V0.75W”小灯泡一个、电压为6V的电源、电流表、电压表、导线若干条、开关、滑动变阻器R1(10Ω，2A)和R2(50Ω，1A)．根据实验要求应选用滑动变阻器__R2__.(3)根据实验要求，设计并填写实验记录表内的7个空格．实验电压表读数/V电流表读数/A灯泡亮暗灯泡电功率/W1__2.5__///2__2__///3__3__///5．(2019年第23题节选)如图甲所示为某太阳能百叶窗的示意图，它既能遮阳，还能发电．它的构造特点是百叶窗的叶片为太阳能电池板(以下简称电池板)，其工作电路示意图如图乙所示，电池板将太阳能转化为电能(转化效率为10%)，为蓄电池充电，蓄电池再向节能灯供电．设太阳每秒钟辐射到每平方米电池板上的能量为1.2×103J(即为1.2×103W/m2)，电池板对蓄电池充电的功率为60W；蓄电池充满电后，能够让10盏“12V3W”节能灯正常工作6小时，不考虑蓄电池充电和供电时的电能损耗．则：(1)10盏“12V3W”节能灯正常工作时的总电功率为__30__W.(2)要将剩余一半电量的蓄电池充满电，电池板需对蓄电池充电__1.5__小时．若充电电压为20V，则充电电流为__3__A．6．(2018年第13题)如图所示，要使R1与R2组成并联电路，应闭合开关__S1、S3__，若此时电流表A1和A2的示数之比为2∶5，则R1与R2的电阻之比为__3∶2__，R1与R2消耗的电功率之比为__2∶3__.7．(2018年第15题)如图所示，①请将图中“光控开关”“声控开关”和灯泡用笔画线代替导线完成楼道灯自动控制电路，要求在光线较暗且有声音时才亮；②请安装一个不受开关控制的三孔插座．【答案】如图8．(2018年第22题)“西电东送”是将我国西部发出的电输送到我国东部，由发电厂输出的电功率是一定的，它取决于发电机组的发电能力．根据P＝UI中发电机的功率不变效应，若提高输电线路中的电压U，那么线路中的电流I一定会减小，反之亦然．输电线路的电能损耗主要是输电线电流热效应，输电线损失的热功率P＝I2R，所以采用输电线的电阻要尽量小．如果线路中电流降低到原来的，那么线路中损失的热功率就减少为原来的，因此提高电压可以有效地降低输电线路中的热功率损失．设发电厂的输出电功率P0＝1.1×108W，输电线路上的总电阻为10Ω.(1)若采用110kV的高压输送电能，输电线路的电流I1＝__1_000__A，输电线路损失的热功率P1＝__1×107__W，其与发电厂输出电功率P0之比P1∶P0＝__1∶11__.(2)若采用1100kV超高压输送电能，输电线路损失的热功率P2＝__1×105__W，其与高压输送电能损失的热功率P1之比P2∶P1＝__1∶1_100__，所以采用超高压远距离输电可以大大降低输电线路的__热功率__的损失．(3)若想使输电线路中的热功率损耗为零，还可以采用__超导材料__作为输电线材料．9．(2017年第20题)某校实验小组设计了一个智能供暖器，电路如图所示，电源两端的电压U为220V，R1和R2是两个供热电阻丝，S1、S2是温控开关，工作过程如下：当气温低于25℃时，S1、S2都闭合；当气温等于或高于25℃时，S2断开，此时电流表的读数为1A，电阻丝R1的电功率为20W(忽略温度对电阻丝的影响)，求：(1)电阻丝R2的阻值是多少？(2)当气温低于25℃时，电路工作1....
