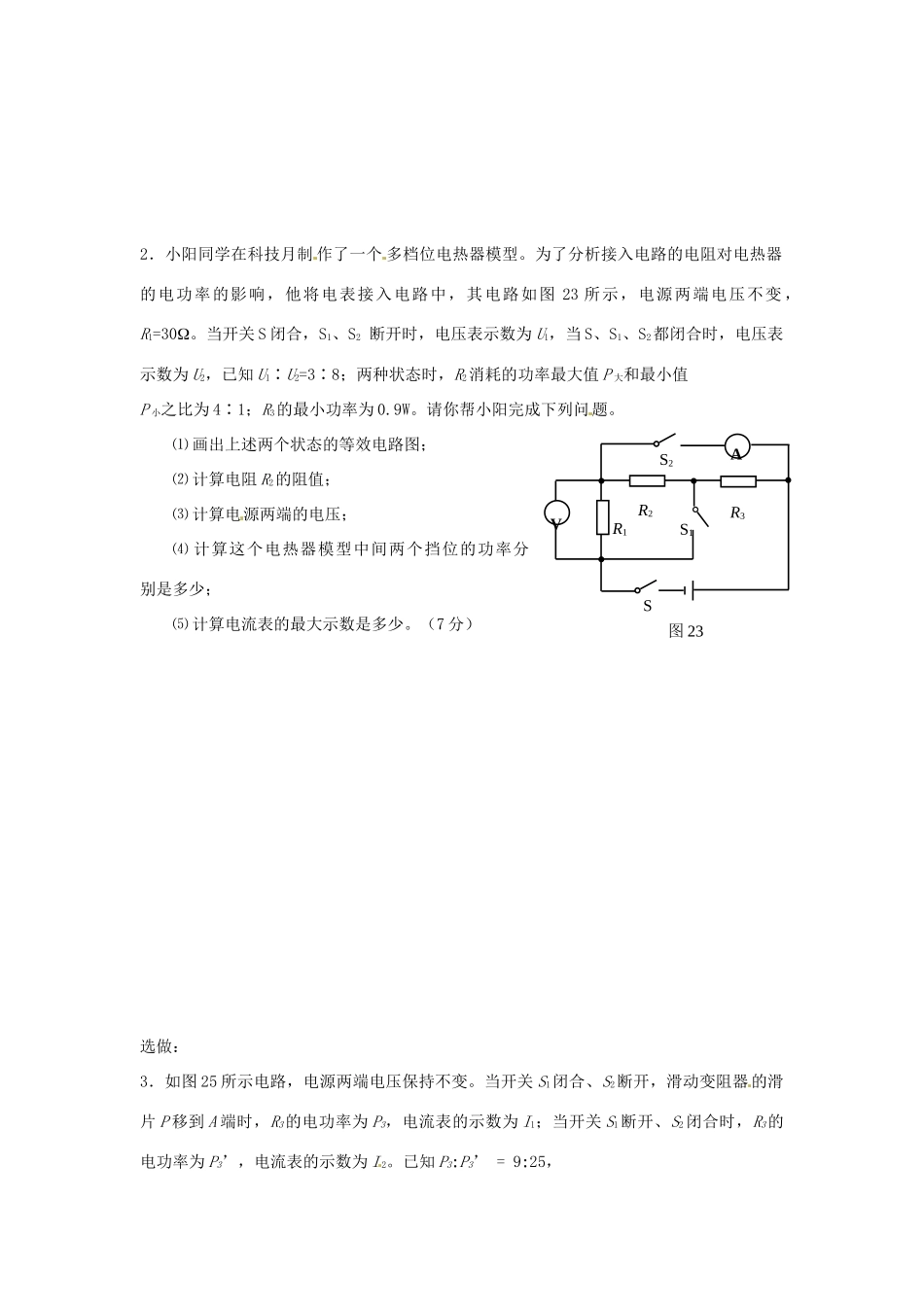

九年级物理 电学专题 新人教版试卷_第2页
2/3

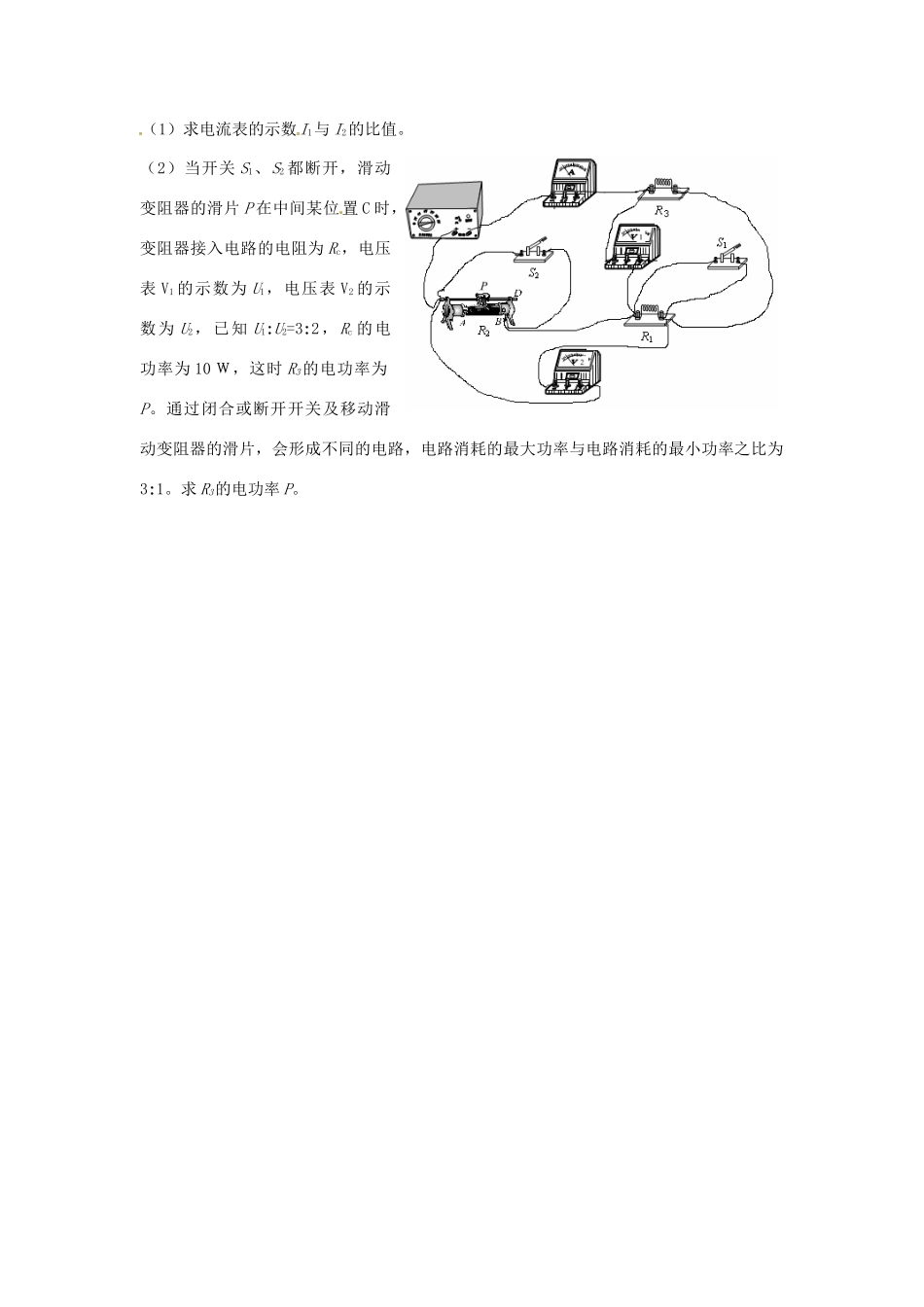

九年级物理 电学专题 新人教版试卷_第3页
3/3
福建省福州文博中学2013届九年级物理电学专题新人教版1.如图23所示电路,电源两端电压为12V且保持不变,灯丝电阻也不变。灯L1与灯L2电阻之比,将开关S、S1闭合时,消耗的功率为1W,电压表的示数为,电路消耗的总功率为P总;将开关S、S2闭合时,消耗的功率为4W,电压表的示数为,电路消耗的总功率为。。请你解决下面问题:(1)画出图23的等效电路图;(2)求灯L1的电阻值;(3)求P总与之比。R4R3S1图23S2SL2L12.小阳同学在科技月制作了一个多档位电热器模型。为了分析接入电路的电阻对电热器的电功率的影响,他将电表接入电路中,其电路如图23所示,电源两端电压不变,R1=30。当开关S闭合,S1、S2断开时,电压表示数为U1,当S、S1、S2都闭合时,电压表示数为U2,已知U1∶U2=3∶8;两种状态时,R2消耗的功率最大值P大和最小值P小之比为4∶1;R3的最小功率为0.9W。请你帮小阳完成下列问题。⑴画出上述两个状态的等效电路图;⑵计算电阻R2的阻值;⑶计算电源两端的电压;⑷计算这个电热器模型中间两个挡位的功率分别是多少;⑸计算电流表的最大示数是多少。(7分)选做:3.如图25所示电路,电源两端电压保持不变。当开关S1闭合、S2断开,滑动变阻器的滑片P移到A端时,R3的电功率为P3,电流表的示数为I1;当开关S1断开、S2闭合时,R3的电功率为P3’,电流表的示数为I2。已知P3:P3’=9:25,图23S2AR1R2R3SS1V(1)求电流表的示数I1与I2的比值。(2)当开关S1、S2都断开,滑动变阻器的滑片P在中间某位置C时,变阻器接入电路的电阻为Rc,电压表V1的示数为U1,电压表V2的示数为U2,已知U1:U2=3:2,Rc的电功率为10W,这时R3的电功率为P。通过闭合或断开开关及移动滑动变阻器的滑片,会形成不同的电路,电路消耗的最大功率与电路消耗的最小功率之比为3:1。求R3的电功率P。
