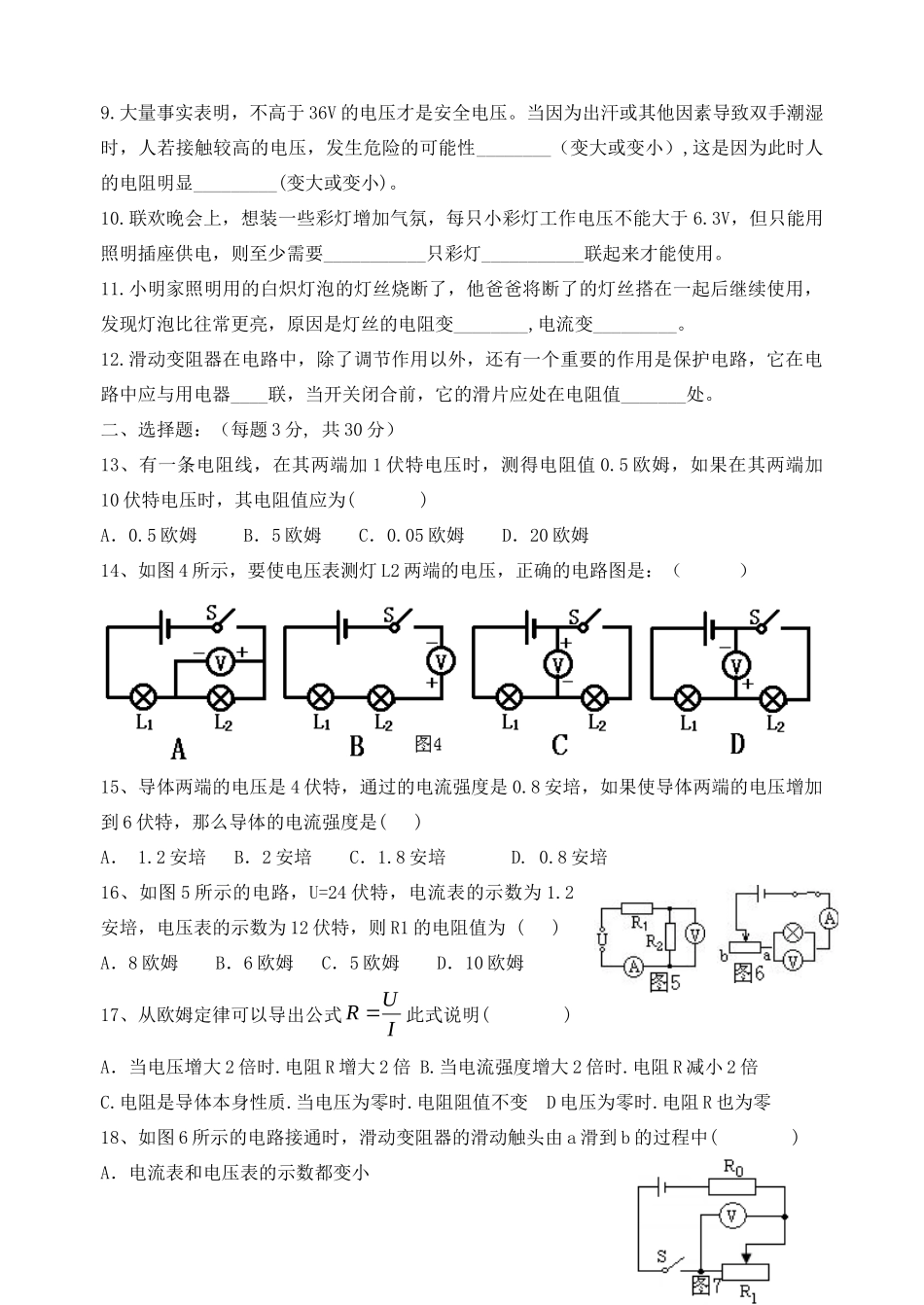

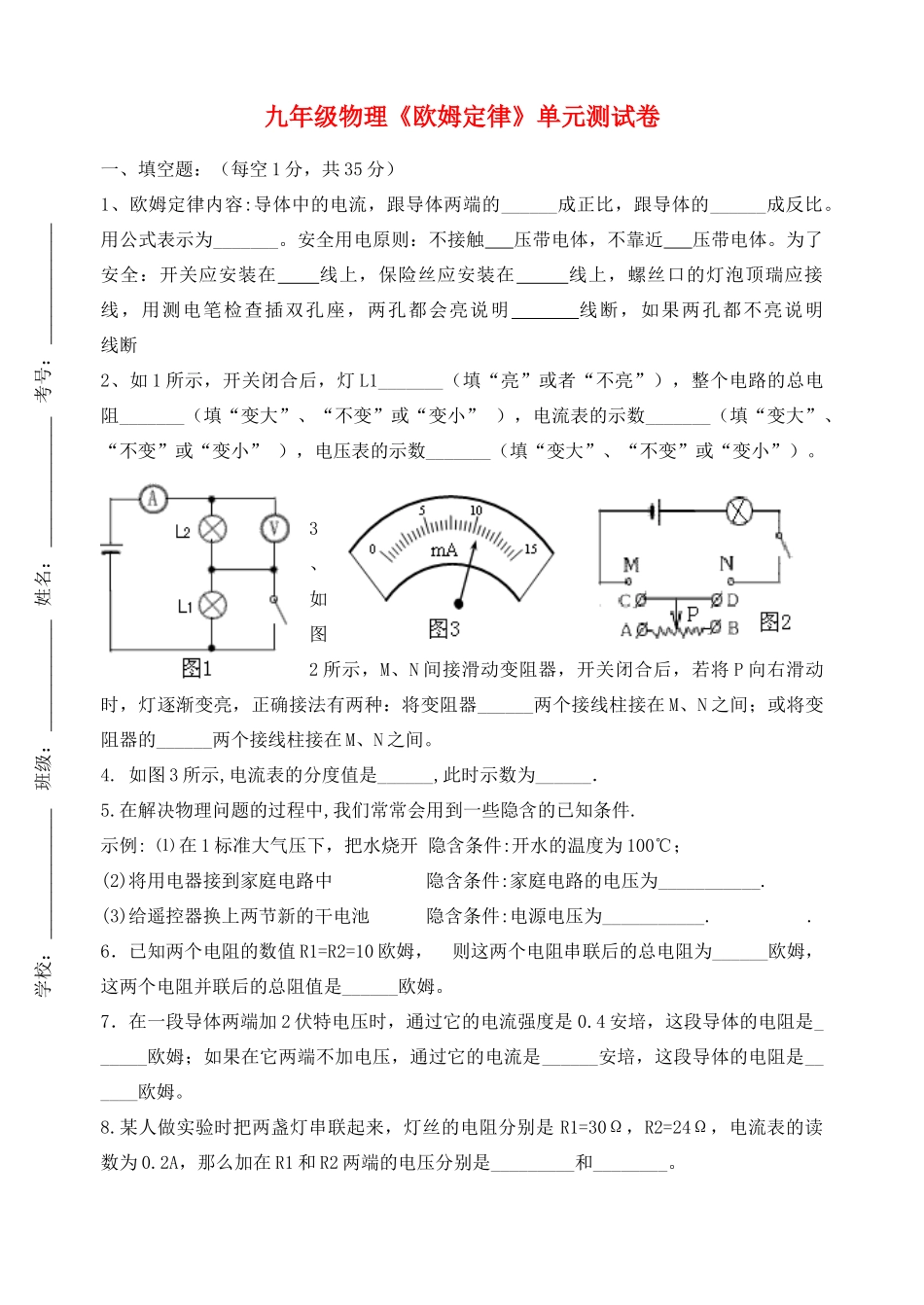

九年级物理《欧姆定律》单元测试卷一、填空题：（每空1分，共35分）1、欧姆定律内容:导体中的电流，跟导体两端的______成正比，跟导体的______成反比。用公式表示为_______。安全用电原则：不接触压带电体，不靠近压带电体。为了安全：开关应安装在线上，保险丝应安装在线上，螺丝口的灯泡顶瑞应接线，用测电笔检查插双孔座，两孔都会亮说明线断，如果两孔都不亮说明线断2、如1所示，开关闭合后，灯L1_______（填“亮”或者“不亮”），整个电路的总电阻_______（填“变大”、“不变”或“变小”），电流表的示数_______（填“变大”、“不变”或“变小”），电压表的示数_______（填“变大”、“不变”或“变小”）。3、如图2所示，M、N间接滑动变阻器，开关闭合后，若将P向右滑动时，灯逐渐变亮，正确接法有两种：将变阻器______两个接线柱接在M、N之间；或将变阻器的______两个接线柱接在M、N之间。4.如图3所示,电流表的分度值是______,此时示数为______．5.在解决物理问题的过程中,我们常常会用到一些隐含的已知条件.示例:⑴在1标准大气压下，把水烧开隐含条件:开水的温度为100℃；(2)将用电器接到家庭电路中隐含条件:家庭电路的电压为___________.(3)给遥控器换上两节新的干电池隐含条件:电源电压为___________..6．已知两个电阻的数值R1=R2=10欧姆，则这两个电阻串联后的总电阻为______欧姆，这两个电阻并联后的总阻值是______欧姆。7．在一段导体两端加2伏特电压时，通过它的电流强度是0.4安培，这段导体的电阻是______欧姆；如果在它两端不加电压，通过它的电流是______安培，这段导体的电阻是______欧姆。8.某人做实验时把两盏灯串联起来，灯丝的电阻分别是R1=30Ω，R2=24Ω，电流表的读数为0.2A，那么加在R1和R2两端的电压分别是_________和________。学校：______________班级：____________姓名：______________考号：_____________9.大量事实表明，不高于36V的电压才是安全电压。当因为出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性________（变大或变小）,这是因为此时人的电阻明显_________(变大或变小)。10.联欢晚会上，想装一些彩灯增加气氛，每只小彩灯工作电压不能大于6.3V，但只能用照明插座供电，则至少需要___________只彩灯___________联起来才能使用。11.小明家照明用的白炽灯泡的灯丝烧断了，他爸爸将断了的灯丝搭在一起后继续使用，发现灯泡比往常更亮，原因是灯丝的电阻变________,电流变_________。12.滑动变阻器在电路中，除了调节作用以外，还有一个重要的作用是保护电路，它在电路中应与用电器____联，当开关闭合前，它的滑片应处在电阻值_______处。二、选择题：（每题3分,共30分）13、有一条电阻线，在其两端加1伏特电压时，测得电阻值0.5欧姆，如果在其两端加10伏特电压时，其电阻值应为()A．0.5欧姆B．5欧姆C．0.05欧姆D．20欧姆14、如图4所示，要使电压表测灯L2两端的电压，正确的电路图是：（）15、导体两端的电压是4伏特，通过的电流强度是0.8安培，如果使导体两端的电压增加到6伏特，那么导体的电流强度是()A．1.2安培B．2安培C．1.8安培D.0.8安培16、如图5所示的电路，U=24伏特，电流表的示数为1.2安培，电压表的示数为12伏特，则R1的电阻值为()A．8欧姆B．6欧姆C．5欧姆D．10欧姆17、从欧姆定律可以导出公式IUR此式说明()A．当电压增大2倍时.电阻R增大2倍B.当电流强度增大2倍时.电阻R减小2倍C.电阻是导体本身性质.当电压为零时.电阻阻值不变D电压为零时.电阻R也为零18、如图6所示的电路接通时，滑动变阻器的滑动触头由a滑到b的过程中()A．电流表和电压表的示数都变小图3B．电流表和电压表的示数都变大C．电流表的示数变大，电压表的示数变小D．电流表的示数变小，电压表的示数变大19．如图7所示，电源电压不变，开关S闭合，在滑动变阻器滑片向右移动的过程中，以下判断正确的是（）A．电压表示数不变B.电压表示数变大C．电压表示数变小D．电压表示数先变大后变小20.（2010·上海）在图1所示的电路中，闭合电键S，电路正常工作。一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小。将两用电器位置互...
