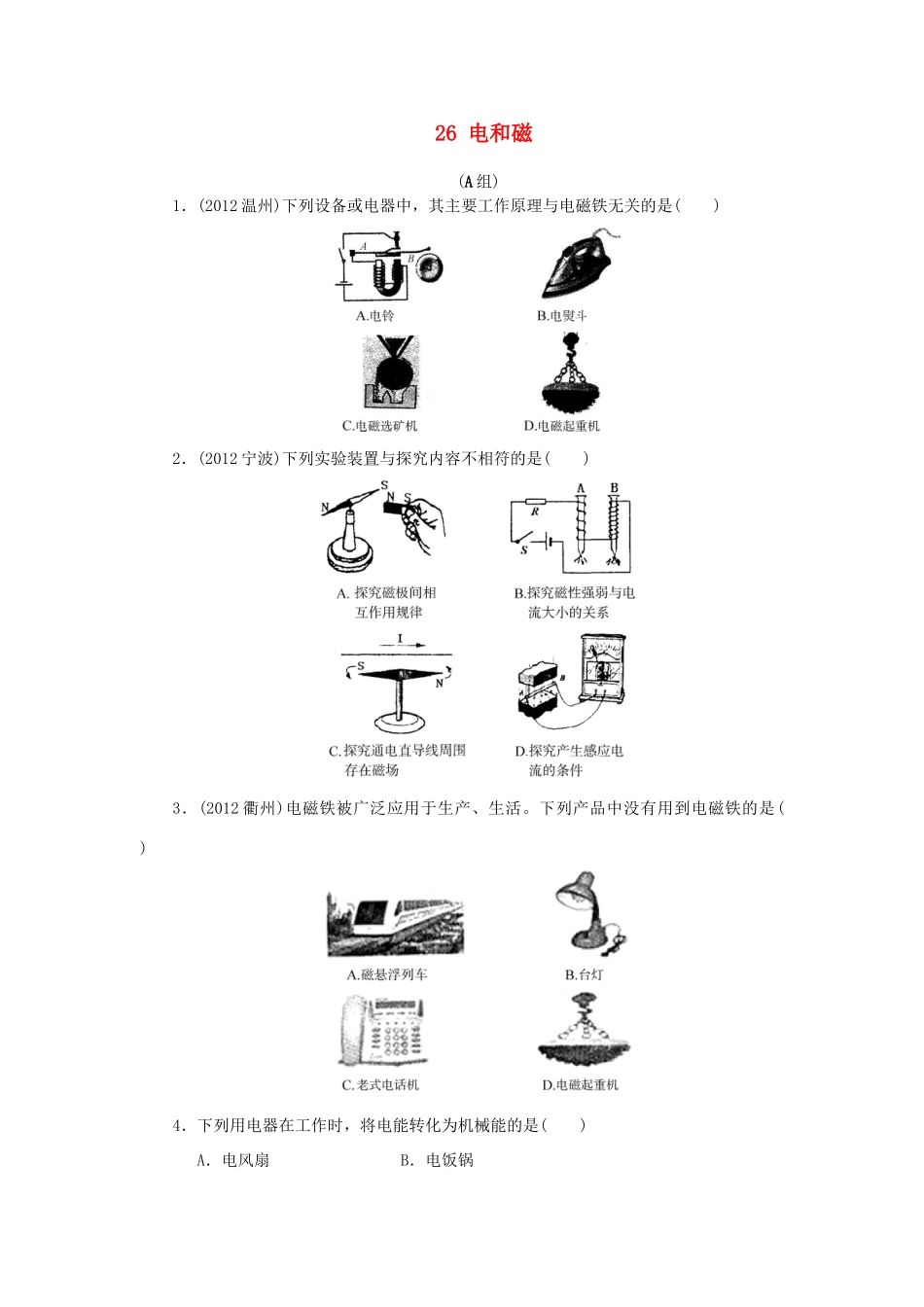

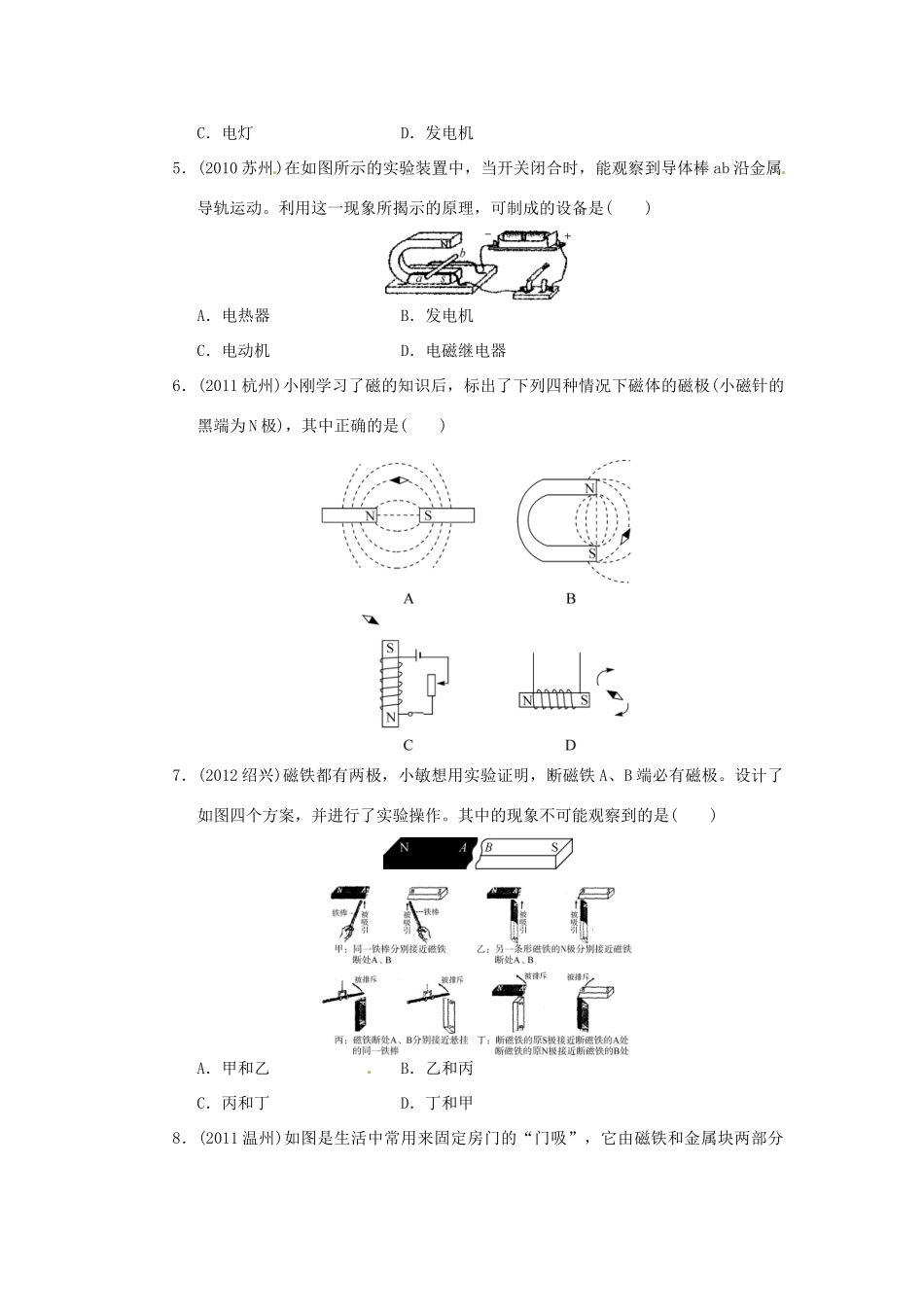

26电和磁(A组)1．(2012温州)下列设备或电器中，其主要工作原理与电磁铁无关的是()2．(2012宁波)下列实验装置与探究内容不相符的是()3．(2012衢州)电磁铁被广泛应用于生产、生活。下列产品中没有用到电磁铁的是()4．下列用电器在工作时，将电能转化为机械能的是()A．电风扇B．电饭锅C．电灯D．发电机5．(2010苏州)在如图所示的实验装置中，当开关闭合时，能观察到导体棒ab沿金属导轨运动。利用这一现象所揭示的原理，可制成的设备是()A．电热器B．发电机C．电动机D．电磁继电器6．(2011杭州)小刚学习了磁的知识后，标出了下列四种情况下磁体的磁极(小磁针的黑端为N极)，其中正确的是()7．(2012绍兴)磁铁都有两极，小敏想用实验证明，断磁铁A、B端必有磁极。设计了如图四个方案，并进行了实验操作。其中的现象不可能观察到的是()A．甲和乙B．乙和丙C．丙和丁D．丁和甲8．(2011温州)如图是生活中常用来固定房门的“门吸”，它由磁铁和金属块两部分组成。该金属块能被磁铁所吸引，是因为可能含有以下材料中的()A．银B．铁C．铝D．锌9．(2011台州)探究影响电磁铁磁性强弱的因素时，按如图电路进行实验，每次实验总观察到电磁铁A吸引大头针的数目均比B多。此实验说明影响电磁铁磁性强弱的因素是()A．电流的大小B．线圈的匝数C．电流的方向D．电磁铁的极性(B组)10．(2010丽水)在研究“磁极间的相互作用规律”时，实验小组的同学分别设计了如下四个方案，其中最合理的是()A．两人各拿一块条形磁铁，并将各自的一个磁极相互靠近B．用一块条形磁铁的一个磁极靠近另一块条形磁铁中间C．将放在粗糙桌面上的两块条形磁铁的磁极相互靠近D．用条形磁铁的一个磁极靠近另一块用细线悬挂并静止的条形磁铁的一个磁极11．(2010河北)如图是直流电铃的原理图。关于电铃工作时的说法不正确的是()A．电流通过电磁铁时，电磁铁有磁性且A端为N极B．电磁铁吸引衔铁，弹性片发生形变具有弹性势能C．小锤击打铃碗发出声音，是由于铃碗发生了振动D．小锤击打铃碗时，电磁铁仍具有磁性12．如图，当一个马蹄形线圈中的电流增加到一定大小时，软铁片受到线圈的吸引会向右运动，并造成电路断路，电线AB断开，此种装置可用于下列电器中的()A．电饭锅保温开关B．空调启动开关C．断路器开关D．电铃开关13．(2012杭州)如图所示是小李探究电磁铁磁性强弱与什么因素有关的实验装置。下列措施中能使电磁铁磁性增强的是()A．滑片P向右移动，其他条件不变B．滑片P向左移动，其他条件不变C．开关S由1扳到2，其他条件不变D．电源的正负极对调，其他条件不变14．(2011绍兴)小敏设计了如图所示的实验。在桌子边上放一条形磁铁，用细线系一回形针缠在桌边适当位置的石头上，使回形针由于被磁铁吸引而与磁铁保持一段距离。将被探究的物体放入回形针与条形磁铁之间，如果出现________现象，说明该物质是能阻断磁场的。小敏想探究的问题是：_________________________________________________________________________________________________________________________________________。15．(2011嘉兴)如图是拍摄机动车闯红灯的工作原理示意图。光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违规车辆。下列有关说法正确的是()A．只要光控开关接收到红光，摄像系统就会自动拍摄B．机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄C．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄D．若将光控开关和压力开关并联，也能起到相同的作用16．(2012义乌)如图所示，质量、形状相同的铝线框A和塑料线框B从同一高度自由下落并经过某一磁场区域(“×”代表磁感线垂直于纸面向里)。若不计空气阻力，两线框落地时具有的动能分别为EA和EB，则EA和EB大小关系是___________。17．(2012绍兴)如图甲，是小敏设计的一个红、绿两灯能交替发光的未完成电路，电源的电压是可以变化的，两灯规格相同，额定电压是2.5伏，灯的电阻R1和保护电阻R2的电流和两端电压的关系如图乙所示。电路连接完成后，两灯交替工作时的任一电路如图丙所示。电磁铁电阻不计。为方便计算，不计衔铁在触...
