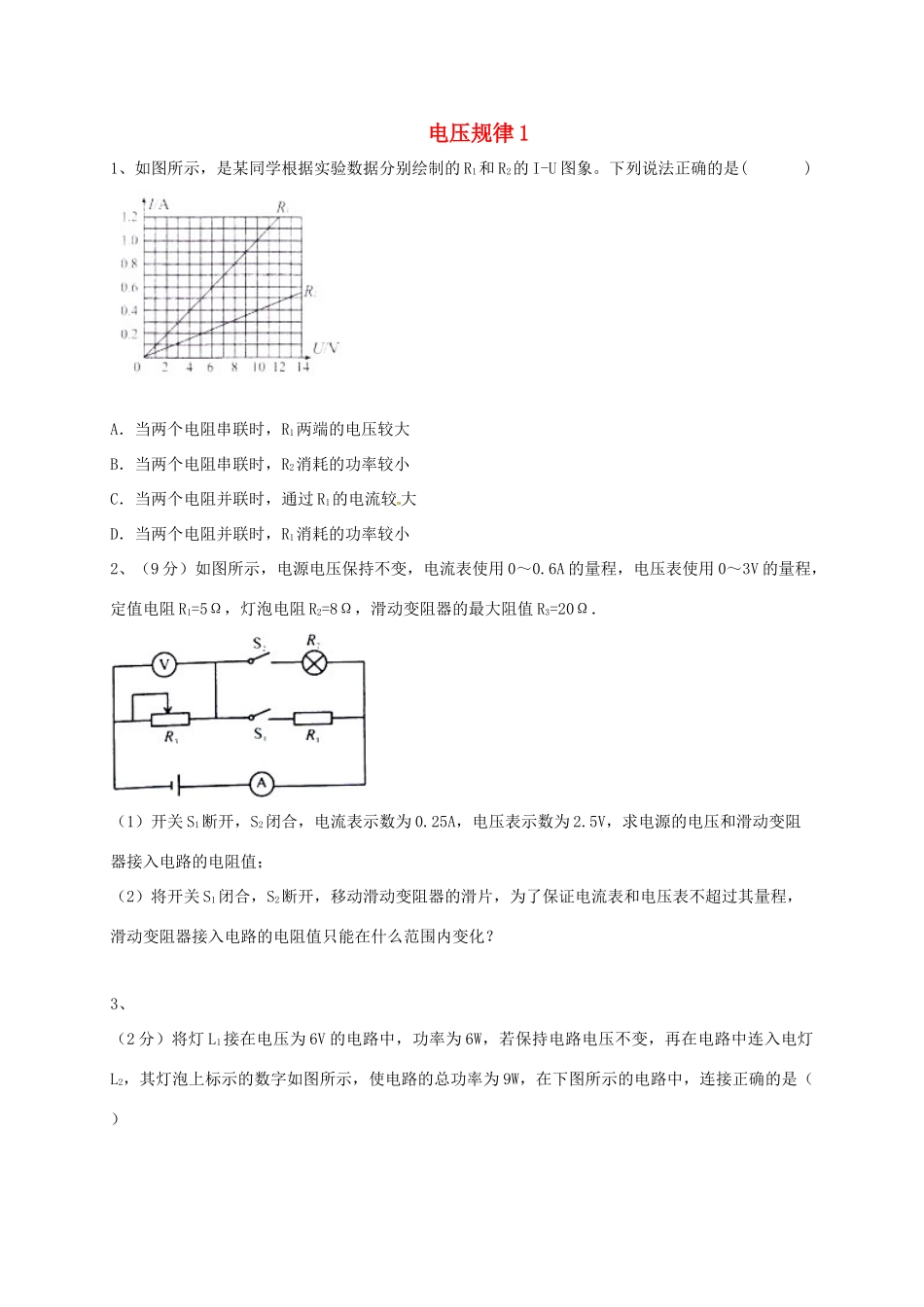

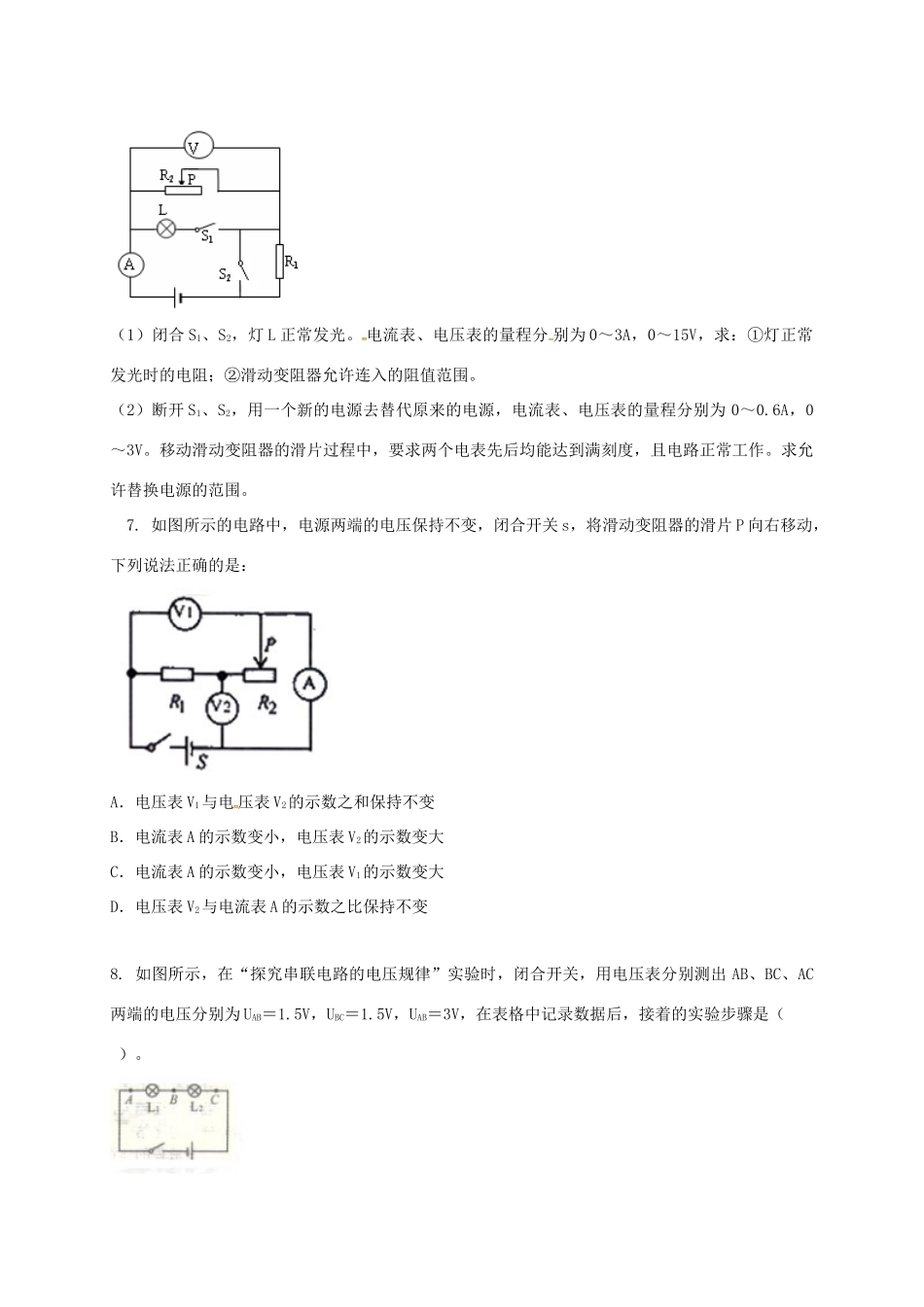

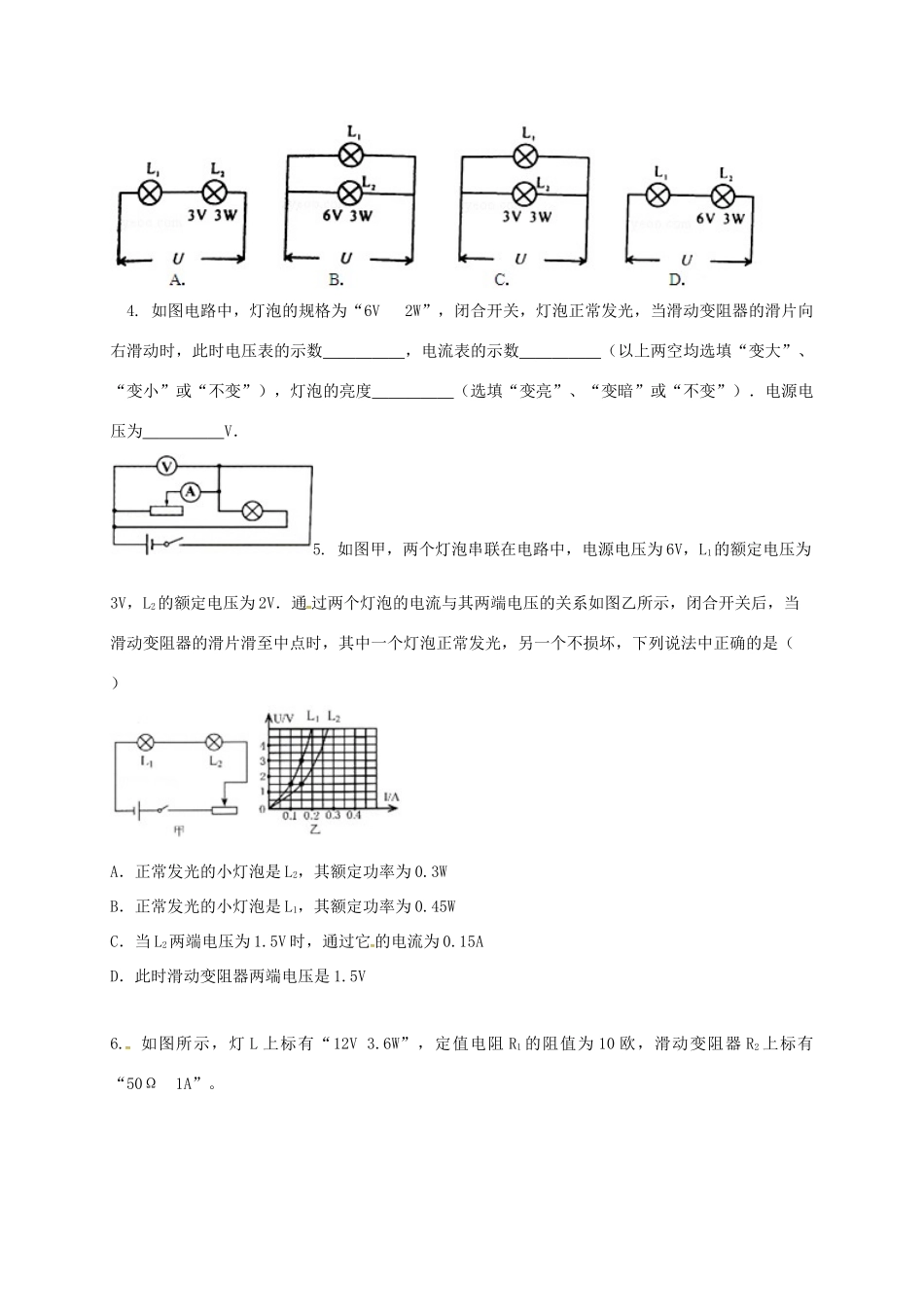

电压规律11、如图所示，是某同学根据实验数据分别绘制的R1和R2的I-U图象。下列说法正确的是()A．当两个电阻串联时，R1两端的电压较大B．当两个电阻串联时，R2消耗的功率较小C．当两个电阻并联时，通过R1的电流较大D．当两个电阻并联时，R1消耗的功率较小2、（9分）如图所示，电源电压保持不变，电流表使用0～0.6A的量程，电压表使用0～3V的量程，定值电阻R1=5Ω，灯泡电阻R2=8Ω，滑动变阻器的最大阻值R3=20Ω．（1）开关S1断开，S2闭合，电流表示数为0.25A，电压表示数为2.5V，求电源的电压和滑动变阻器接入电路的电阻值；（2）将开关S1闭合，S2断开，移动滑动变阻器的滑片，为了保证电流表和电压表不超过其量程，滑动变阻器接入电路的电阻值只能在什么范围内变化？3、（2分）将灯L1接在电压为6V的电路中，功率为6W，若保持电路电压不变，再在电路中连入电灯L2，其灯泡上标示的数字如图所示，使电路的总功率为9W，在下图所示的电路中，连接正确的是（）4.如图电路中，灯泡的规格为“6V2W”，闭合开关，灯泡正常发光，当滑动变阻器的滑片向右滑动时，此时电压表的示数，电流表的示数（以上两空均选填“变大”、“变小”或“不变”），灯泡的亮度（选填“变亮”、“变暗”或“不变”）．电源电压为V．5.如图甲，两个灯泡串联在电路中，电源电压为6V，L1的额定电压为3V，L2的额定电压为2V．通过两个灯泡的电流与其两端电压的关系如图乙所示，闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏，下列说法中正确的是（）A．正常发光的小灯泡是L2，其额定功率为0.3WB．正常发光的小灯泡是L1，其额定功率为0.45WC．当L2两端电压为1.5V时，通过它的电流为0.15AD．此时滑动变阻器两端电压是1.5V6.如图所示，灯L上标有“12V3.6W”，定值电阻R1的阻值为10欧，滑动变阻器R2上标有“50Ω1A”。（1）闭合S1、S2，灯L正常发光。电流表、电压表的量程分别为0～3A，0～15V，求：①灯正常发光时的电阻；②滑动变阻器允许连入的阻值范围。（2）断开S1、S2，用一个新的电源去替代原来的电源，电流表、电压表的量程分别为0～0.6A，0～3V。移动滑动变阻器的滑片过程中，要求两个电表先后均能达到满刻度，且电路正常工作。求允许替换电源的范围。7.如图所示的电路中，电源两端的电压保持不变，闭合开关s，将滑动变阻器的滑片P向右移动，下列说法正确的是：A．电压表V1与电压表V2的示数之和保持不变B．电流表A的示数变小，电压表V2的示数变大C．电流表A的示数变小，电压表V1的示数变大D．电压表V2与电流表A的示数之比保持不变8.如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出AB、BC、AC两端的电压分别为UAB＝1.5V，UBC＝1.5V，UAB＝3V，在表格中记录数据后，接着的实验步骤是（）。A、整理数据，结束实验B、分析数据，得出结论C、换用不同规格的小灯泡，再测出几组电压值D、换用电压表的另一量程，再测出一组电压值9、李小芳同学在物理实验室对串联电路电压规律进行实验探究时，利用现有的器材按如下步骤进行了操作：（1）按图所示的电路图连接电路；（2）闭合开关S，用电压表测出L1两端的电压；（3）在测L2两端的电压时，李小芳同学为了节省试验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；（4）测出AC间的电压．对小芳同学以上实验操作评价是：①在拆接电路时，开关应该；②小芳同学用上面的方法能否测出L2两端的电压？为什么？．（5）方法改进后，测出AB、BC、AC间的电压记录在如表中，小芳同学依据本次实验数据可以得出的结论是：串联电路总电压各用电器两端的电压之和（填“等于”或“不等于”）．这个实验在设计方案上存在的不足之处是．UAB/VUBC/VUAC/V3.11.44.4510.如图所示的“坐位体前屈测试仪”可对初中毕业生进行身体柔韧性测试。测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大。小华同学设计了如图所示的四种电路，其中滑动变阻器的滑片向右滑动时，电表示数增大的电路是（）11如图所示的电路中，电源电压为12V，闭合开关后，电流表的示数为0.4A，电压表的示数为8V，则电阻R2的阻值...
