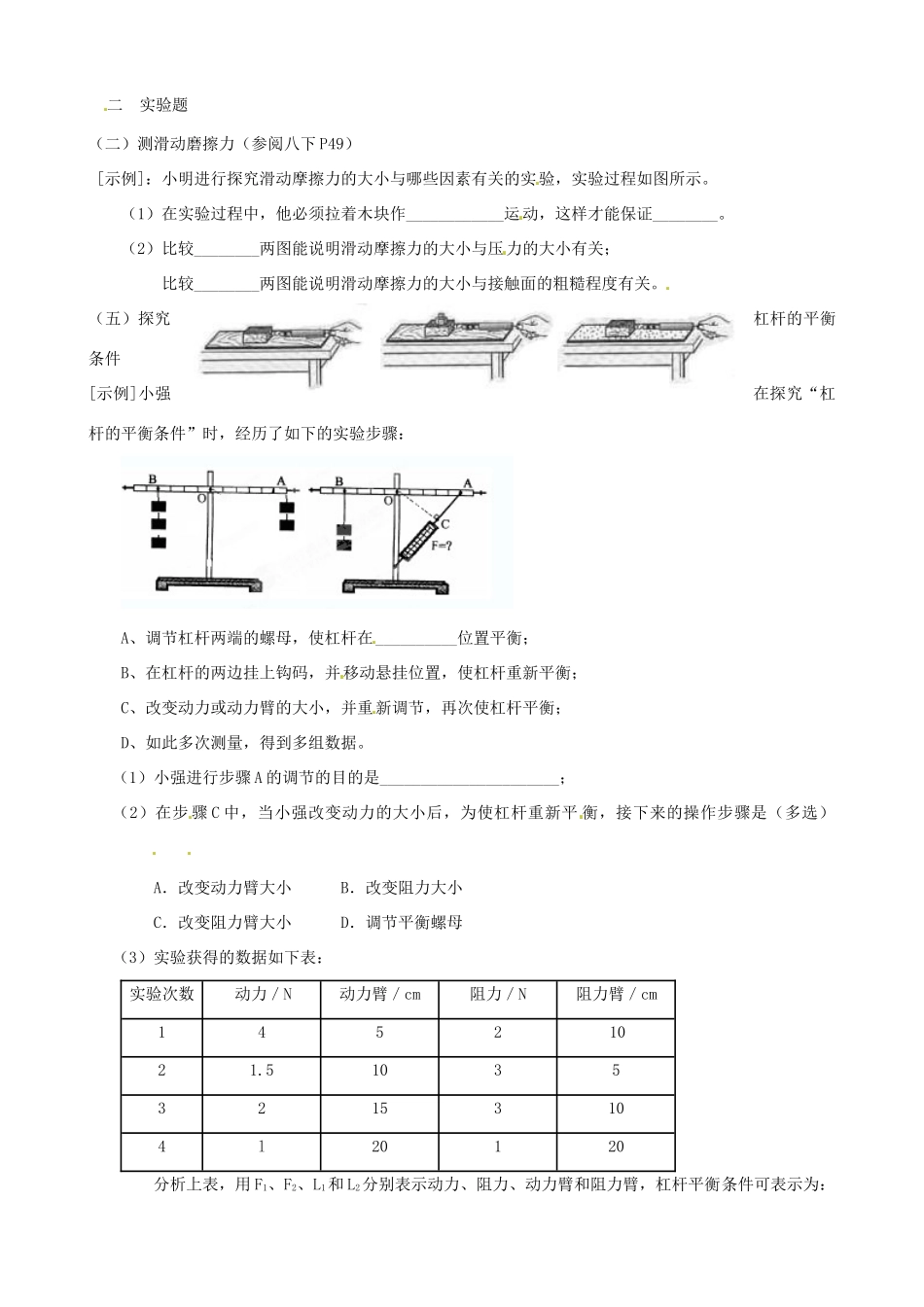

内蒙古鄂尔多斯市九年级物理上册《第十三章简单机械》复习题（无答案）人教新课标版一作图1.画出下图中物体受到重力的示意图2.画出物体受到摩擦力的示意图3.画出各力的力臂2）如图所示，某人站在A处用一根绳子和两个滑轮提起物体B，画出最省力的绕线。F20、如图所示，灯重30N，灯挂在水平横杆的C端，O为杠杆的支点，水平杆OC长2m，杆重不计，BC长0.5m，绳子BD作用在横杆上的拉力是多少？（∠DBO=30°）二实验题（二）测滑动磨擦力（参阅八下P49）[示例]：小明进行探究滑动摩擦力的大小与哪些因素有关的实验，实验过程如图所示。（1）在实验过程中，他必须拉着木块作____________运动，这样才能保证________。（2）比较________两图能说明滑动摩擦力的大小与压力的大小有关；比较________两图能说明滑动摩擦力的大小与接触面的粗糙程度有关。（五）探究杠杆的平衡条件[示例]小强在探究“杠杆的平衡条件”时，经历了如下的实验步骤：A、调节杠杆两端的螺母，使杠杆在__________位置平衡；B、在杠杆的两边挂上钩码，并移动悬挂位置，使杠杆重新平衡；C、改变动力或动力臂的大小，并重新调节，再次使杠杆平衡；D、如此多次测量，得到多组数据。（1）小强进行步骤A的调节的目的是______________________；（2）在步骤C中，当小强改变动力的大小后，为使杠杆重新平衡，接下来的操作步骤是（多选）A．改变动力臂大小B．改变阻力大小C．改变阻力臂大小D．调节平衡螺母（3）实验获得的数据如下表：实验次数动力／N动力臂／cm阻力／N阻力臂／cm14521021.5103532153104l20120分析上表，用F1、F2、L1和L2分别表示动力、阻力、动力臂和阻力臂，杠杆平衡条件可表示为：__________________________________。
