中考物理真题汇编 电功率和电热试卷VIP免费

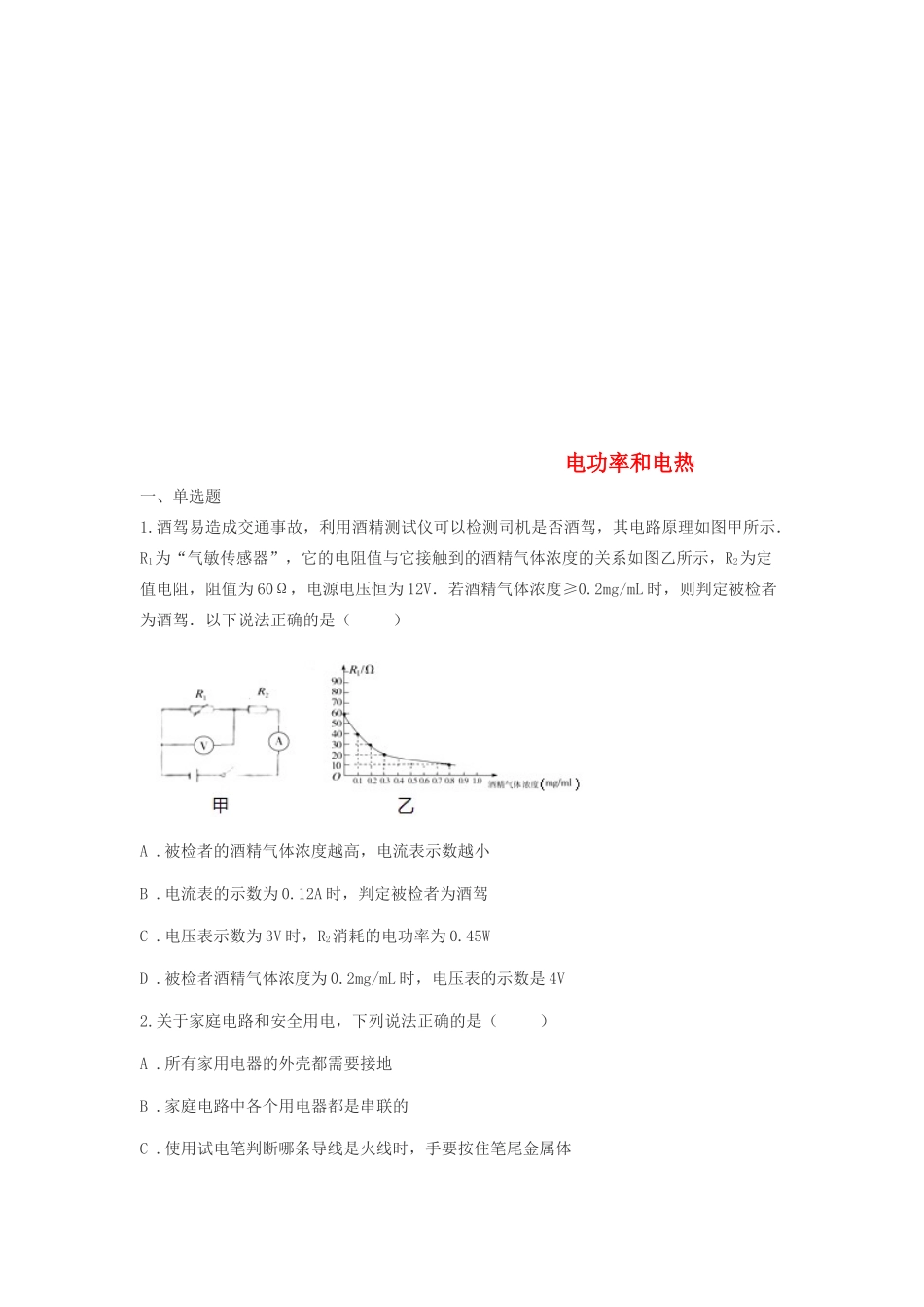

电功率和电热一、单选题1.酒驾易造成交通事故，利用酒精测试仪可以检测司机是否酒驾，其电路原理如图甲所示．R1为“气敏传感器”，它的电阻值与它接触到的酒精气体浓度的关系如图乙所示，R2为定值电阻，阻值为60Ω，电源电压恒为12V．若酒精气体浓度≥0.2mg/mL时，则判定被检者为酒驾．以下说法正确的是（）A.被检者的酒精气体浓度越高，电流表示数越小B.电流表的示数为0.12A时，判定被检者为酒驾C.电压表示数为3V时，R2消耗的电功率为0.45WD.被检者酒精气体浓度为0.2mg/mL时，电压表的示数是4V2.关于家庭电路和安全用电，下列说法正确的是（）A.所有家用电器的外壳都需要接地B.家庭电路中各个用电器都是串联的C.使用试电笔判断哪条导线是火线时，手要按住笔尾金属体D.若空气开关“跳闸”，一定是电路中出现了短路3.如图所示的电路中，电源电压恒为4.5V，灯泡L标有“4.5V2.25W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为50Ω，电压表量程为“0～3V”，电流表量程为“0～0.6A”．在电路安全的情况下，下列说法正确的是（）A.将滑片P移到R的最左端，闭合开关S、S1,电压表读数超过量程B.灯泡L正常发光时的电阻值为7.5ΩC.只闭合开关S，该电路的最大功率是2.7WD.只闭合开关S，滑动变阻器的取值范围是0～18Ω4.在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是（）A.电能表、保险装置、总开关B.电能表、总开关、保险装置C.保险装置、电能表、总开关D.总开关、电能表、保险装置5.下列选项中符合安全用电要求的是（）A.用湿手按已接电源的插座上的开关B.及时更换家庭电路中绝缘皮老化、破损的导线C.在未断开电源开关的情况下，用湿布擦拭电视机D.把用电器的三脚插头改为两脚插头接在两孔插座上使用6.小玲家有额定电压相同的电烤箱、电饭锅和电视机各一个，按照每度电0.5元的计费标准，将这三个用电器正常工作1小时的用电费用绘制成了如图所示的柱状图．则下列四个选项中，判断正确的是（）A.在这三个用电器中，电烤箱正常工作时的电压最高B.在这三个用电器中，电视机正常工作时的电压最低C.正常工作时，通过电烤箱的电流大于通过电视机的电流D.在一个月内，小玲家电烤箱的用电费用一定比电饭锅的用电费用多7.下列家用电器中，将电流热效应作为工作原理的是（）A.电视机B.电热水器C.抽油烟机D.电冰箱8.如图所示，滑动变阻器的滑片P处于中间位置，闭合开关S，两个灯泡均能发光（假设灯丝电阻不变），此时，将滑动变阻器的滑片P向右移动，则（）A.L1和L2都变亮B.L1变暗，L2变亮C.L1变亮，L2变暗D.L1和L2都变暗9.一只小灯泡标有“3.8V”字样，额定功率模糊不清，某同学设计了如图甲所示的电路进行测量，电源电压恒为6V，电压表、电流表使用的量程分别为0﹣3V、0﹣0.6A，滑动变阻器的规模为“10Ω1A”，他根据实验数据作出电压表、电流表示数的U﹣I图象，如图乙所示，则以下判断正确的是（）A.小灯泡的额定功率为0.88WB.滑片向左移时电压表示数变大，小灯泡变亮C.变阻器允许连入电路的最大阻约为8.82ΩD.小灯泡正常发光2s内，变阻器产生的电热为3.04J10.下列物理量的估计最接近实际的是（）A.人体的正常体温约为37℃B.家用空调的额定功率约为50WC.我国家庭照明电路的电压为1.5VD.体育考试中所用实心球质量约为10kg11.如图所示电路，电源电压恒为6V，定值电阻R1为10Ω，滑动变阻器R2的规格为“20Ω0.5A”，电压表量程为0～3V，电流表量程为0～0.6A。则（）A.电压表测量的是电阻R1两端的电压B.当变阻器R2的滑片P向左移动时，电压表的示数变小C.为了保证电路中各元件安全工作，变阻器R2接入电路的阻值范围是2﹣10ΩD.当变阻器R2接入电路中的阻值是8Ω时，通电1min电阻R1产生的热量是53.3J12.如图所示的物理现象涉及的物理知识正确的是（）A.B.C.D.A.电风扇工作时主要将电能转化为机械能B.家庭电路中的电能表是测量电流做功快慢的C.法拉第根据图示电磁感应的原理制成了电动机D.测电笔按图示的方法使用可以辨别家庭电路中的火线与零线13.图中电源电压保持6V不变，灯泡L标有“6V6W“字样，开关S闭合后，在滑片P从b端向a端滑动的过程中，下列说法正确的是...
