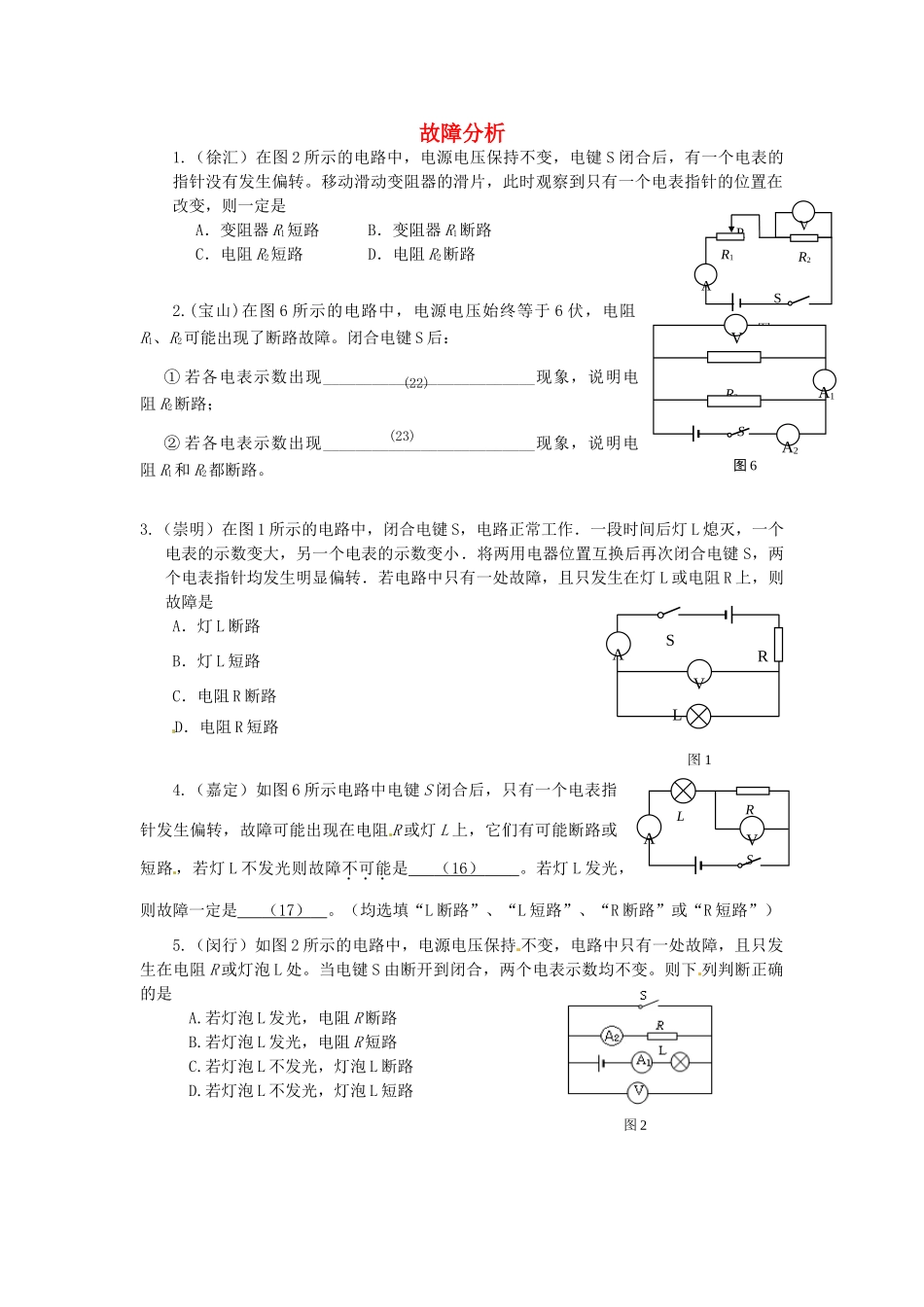

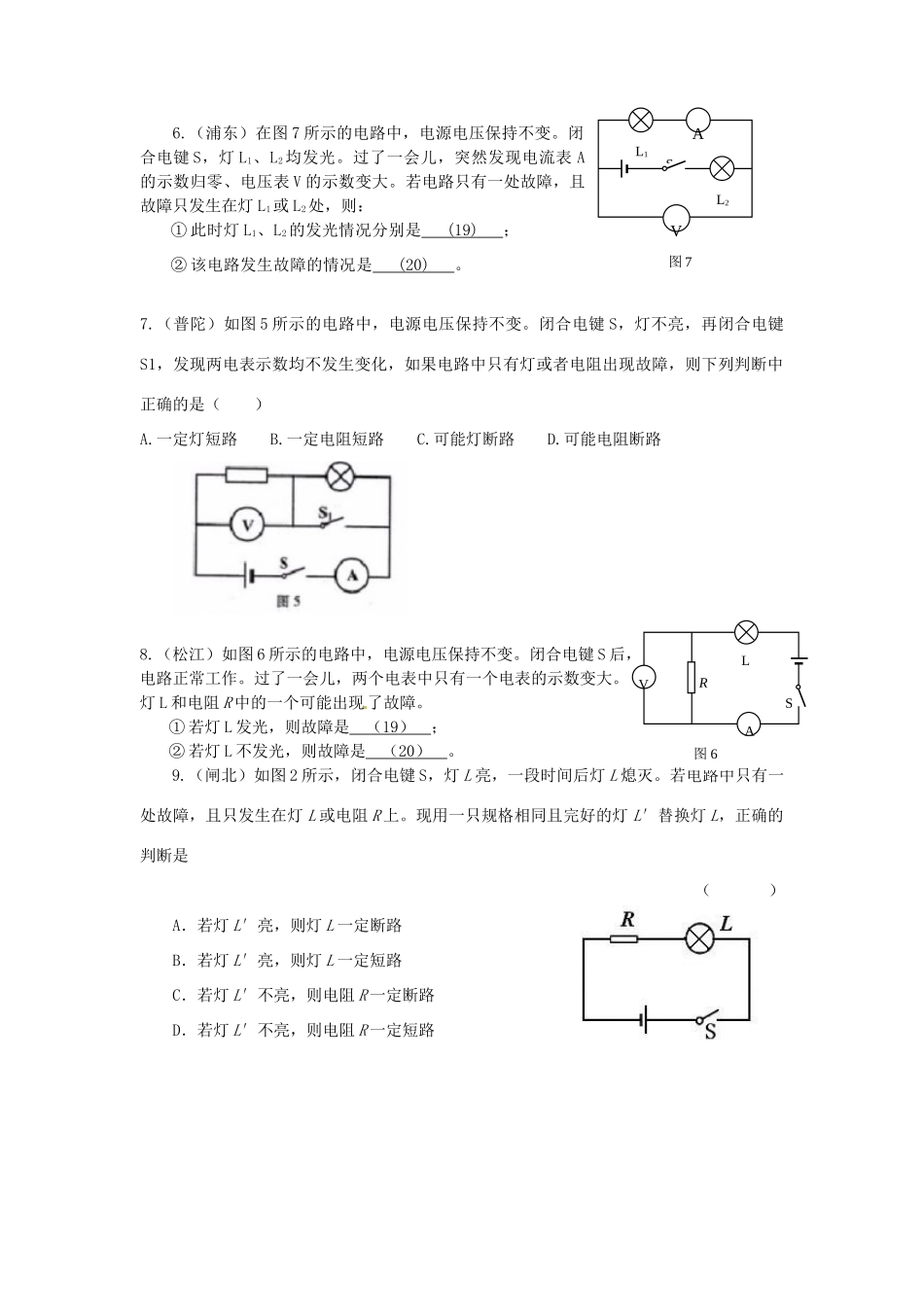

故障分析1.（徐汇）在图2所示的电路中，电源电压保持不变，电键S闭合后，有一个电表的指针没有发生偏转。移动滑动变阻器的滑片，此时观察到只有一个电表指针的位置在改变，则一定是A．变阻器R1短路B．变阻器R1断路C．电阻R2短路D．电阻R2断路2.(宝山)在图6所示的电路中，电源电压始终等于6伏，电阻R1、R2可能出现了断路故障。闭合电键S后：①若各电表示数出现__________________________现象，说明电阻R2断路；②若各电表示数出现__________________________现象，说明电阻R1和R2都断路。3.（崇明）在图1所示的电路中，闭合电键S，电路正常工作．一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小．将两用电器位置互换后再次闭合电键S，两个电表指针均发生明显偏转．若电路中只有一处故障，且只发生在灯L或电阻R上，则故障是A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路4.（嘉定）如图6所示电路中电键S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R或灯L上，它们有可能断路或短路，若灯L不发光则故障不可能是（16）。若灯L发光，则故障一定是（17）。（均选填“L断路”、“L短路”、“R断路”或“R短路”）5.（闵行）如图2所示的电路中，电源电压保持不变，电路中只有一处故障，且只发生在电阻R或灯泡L处。当电键S由断开到闭合，两个电表示数均不变。则下列判断正确的是A.若灯泡L发光，电阻R断路B.若灯泡L发光，电阻R短路C.若灯泡L不发光，灯泡L断路D.若灯泡L不发光，灯泡L短路R2SVPR1图2A(22)(23)图6VA1A2R2S图1VASRLLSVAR图26.（浦东）在图7所示的电路中，电源电压保持不变。闭合电键S，灯L1、L2均发光。过了一会儿，突然发现电流表A的示数归零、电压表V的示数变大。若电路只有一处故障，且故障只发生在灯L1或L2处，则：①此时灯L1、L2的发光情况分别是(19)；②该电路发生故障的情况是(20)。7.（普陀）如图5所示的电路中，电源电压保持不变。闭合电键S，灯不亮，再闭合电键S1，发现两电表示数均不发生变化，如果电路中只有灯或者电阻出现故障，则下列判断中正确的是（）A.一定灯短路B.一定电阻短路C.可能灯断路D.可能电阻断路8.（松江）如图6所示的电路中，电源电压保持不变。闭合电键S后，电路正常工作。过了一会儿，两个电表中只有一个电表的示数变大。灯L和电阻R中的一个可能出现了故障。①若灯L发光，则故障是（19）；②若灯L不发光，则故障是（20）。9.（闸北）如图2所示，闭合电键S，灯L亮，一段时间后灯L熄灭。若电路中只有一处故障，且只发生在灯L或电阻R上。现用一只规格相同且完好的灯L′替换灯L，正确的判断是（）A．若灯L′亮，则灯L一定断路B．若灯L′亮，则灯L一定短路C．若灯L′不亮，则电阻R一定断路D．若灯L′不亮，则电阻R一定短路图7L1VSAL2图6LSRVA
