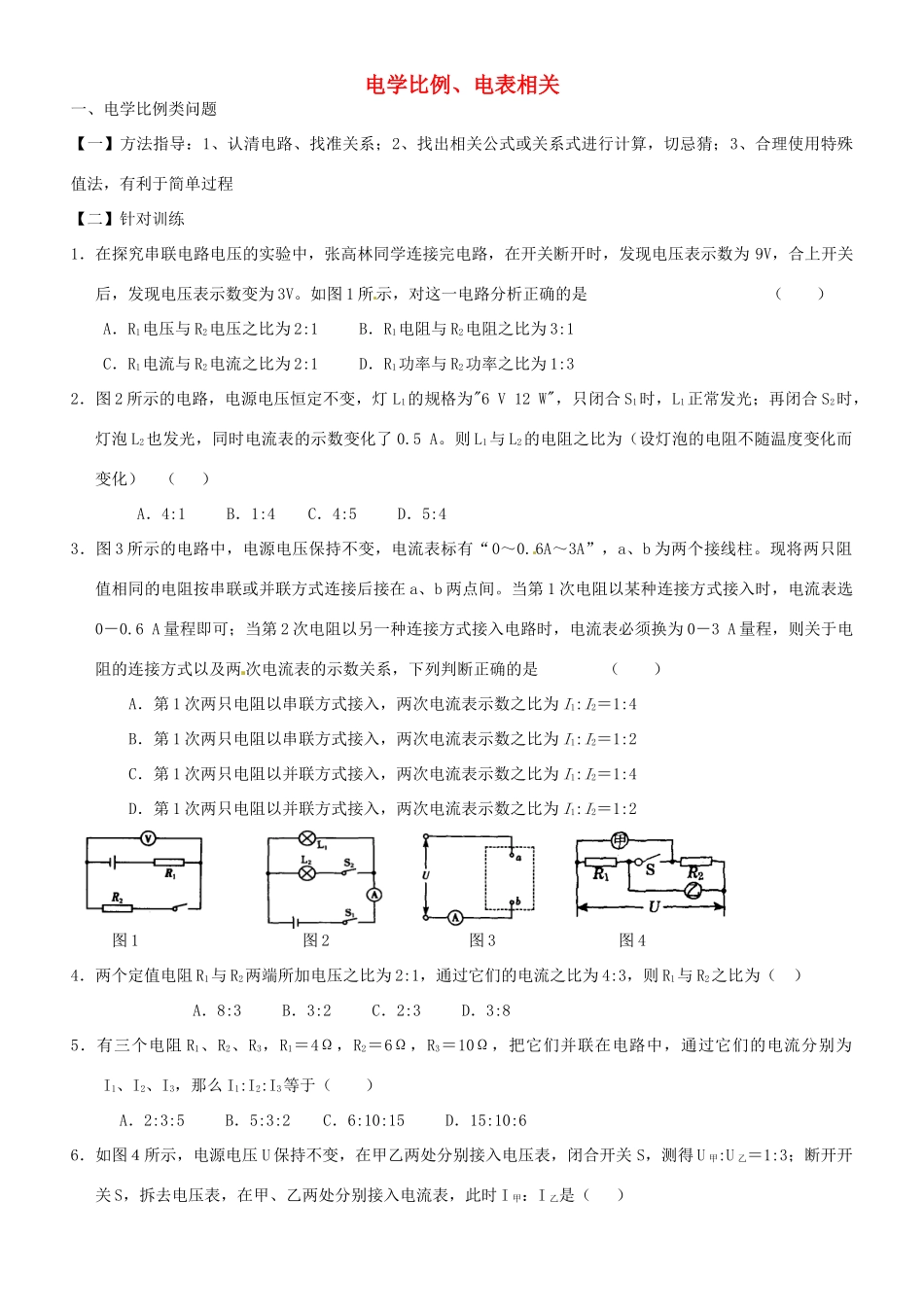

电学比例、电表相关一、电学比例类问题【一】方法指导：1、认清电路、找准关系；2、找出相关公式或关系式进行计算，切忌猜；3、合理使用特殊值法，有利于简单过程【二】针对训练1．在探究串联电路电压的实验中，张高林同学连接完电路，在开关断开时，发现电压表示数为9V，合上开关后，发现电压表示数变为3V。如图1所示，对这一电路分析正确的是（）A．R1电压与R2电压之比为2:1B．R1电阻与R2电阻之比为3:1C．R1电流与R2电流之比为2:1D．R1功率与R2功率之比为1:32．图2所示的电路，电源电压恒定不变，灯L1的规格为"6V12W"，只闭合S1时，L1正常发光；再闭合S2时，灯泡L2也发光，同时电流表的示数变化了0.5A。则L1与L2的电阻之比为（设灯泡的电阻不随温度变化而变化）（）A．4:1B．1:4C．4:5D．5:43．图3所示的电路中，电源电压保持不变，电流表标有“0～0.6A～3A”，a、b为两个接线柱。现将两只阻值相同的电阻按串联或并联方式连接后接在a、b两点间。当第1次电阻以某种连接方式接入时，电流表选0－0.6A量程即可；当第2次电阻以另一种连接方式接入电路时，电流表必须换为0－3A量程，则关于电阻的连接方式以及两次电流表的示数关系，下列判断正确的是（）A．第1次两只电阻以串联方式接入，两次电流表示数之比为I1:I2＝1:4B．第1次两只电阻以串联方式接入，两次电流表示数之比为I1:I2＝1:2C．第1次两只电阻以并联方式接入，两次电流表示数之比为I1:I2＝1:4D．第1次两只电阻以并联方式接入，两次电流表示数之比为I1:I2＝1:2图1图2图3图44．两个定值电阻R1与R2两端所加电压之比为2:1，通过它们的电流之比为4:3，则R1与R2之比为（）A．8:3B．3:2C．2:3D．3:85．有三个电阻R1、R2、R3，R1＝4Ω，R2＝6Ω，R3＝10Ω，把它们并联在电路中，通过它们的电流分别为I1、I2、I3，那么I1:I2:I3等于（）A．2:3:5B．5:3:2C．6:10:15D．15:10:66．如图４所示，电源电压U保持不变，在甲乙两处分别接入电压表，闭合开关S，测得U甲:U乙＝1:3；断开开关S，拆去电压表，在甲、乙两处分别接入电流表，此时I甲：I乙是（）A．3:1B．1:3C．1:1D．4:37．两个电阻的阻值分别为4Ω和32Ω，将它们分别接在同一电源两端，则通过它们的电流之比为（）A．1:1B．1:8C．1:32D．8:18．在测定小灯泡功率的实验中，若调节变阻器使灯泡两端电压高于额定电压的51时，则小灯泡的实际功率与额定功率之比是（）A．36:25B．25:36C．6:5D．5:69．两个阻值比Rl:R2＝3:2的电阻丝，通过的电流之比I1:I2＝2:3。在相同时间内，它们所放出的热量之比Ql:Q2应为（）A．3:2B．2:3C．1:1D．4:910．已知两电阻的阻值之比Rl:R2＝9:1，在相同时间里产生的热量之比Ql:Ｑ2＝1:4，那么通过两个电阻的电流之比是（）A．9:1B．1:4C．1:6D．6:111．甲、乙两用电器，其电功率之比为1:4，电阻之比为1:9，则经过它们的电流之比为（）A．4:9B．9:4C．2:3D．3:212．两导体电阻之比为3:2，通过的电流之比为1:4，则在相同时间内两导体产生的热量之比为（）A．3:32B．3:2C．6:1D．32:313．电阻R1和R2串联后接在6V的电源上，已知Rl:R2＝3:1，它们两端的电压之比和通过的电流之比分别为（）A．1:1，1:1B．1:1，3:1C．3:1，1:1D．3:1，3:114．如图5所示，电源电压保持不变，当开关S1闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为0.8A，则电阻R1与R2的比值为（）A．1:3B．3:1C．2:3D．3:217．（2013河南）如图7所示的电路中，电源电压保持不变，开关S1、S2都闭合时电压表的示数为6V；只闭合S1时，电压表的示数为2V，则两电阻的阻值之比R1:R2=。18．已知R1＝6Ω，R2＝18Ω，R1与R2串联后，两端的电压之比是U1:U2＝；R1与R2并联后接入电路，通过R1与R2的电流之比为I1：I2＝。19．两只电阻并联，已知R1:R2＝1:2，则两电阻中电流之比I1:I2＝，电压之比U1:U2＝，电功率之比Ｐl:Ｐ2＝。20．接在同一电路中的两个电阻，通过它们的电流之比为1:2，则这两个电阻一定是联，这时它们消耗的功率之比为。21．L1“220V，100W”，L2“220V，25W”，正常发光时L1的电阻是_____Ω，灯电阻大，______灯额定电流大。当它们串联接入220V的电路中时，I1:I2=__...
