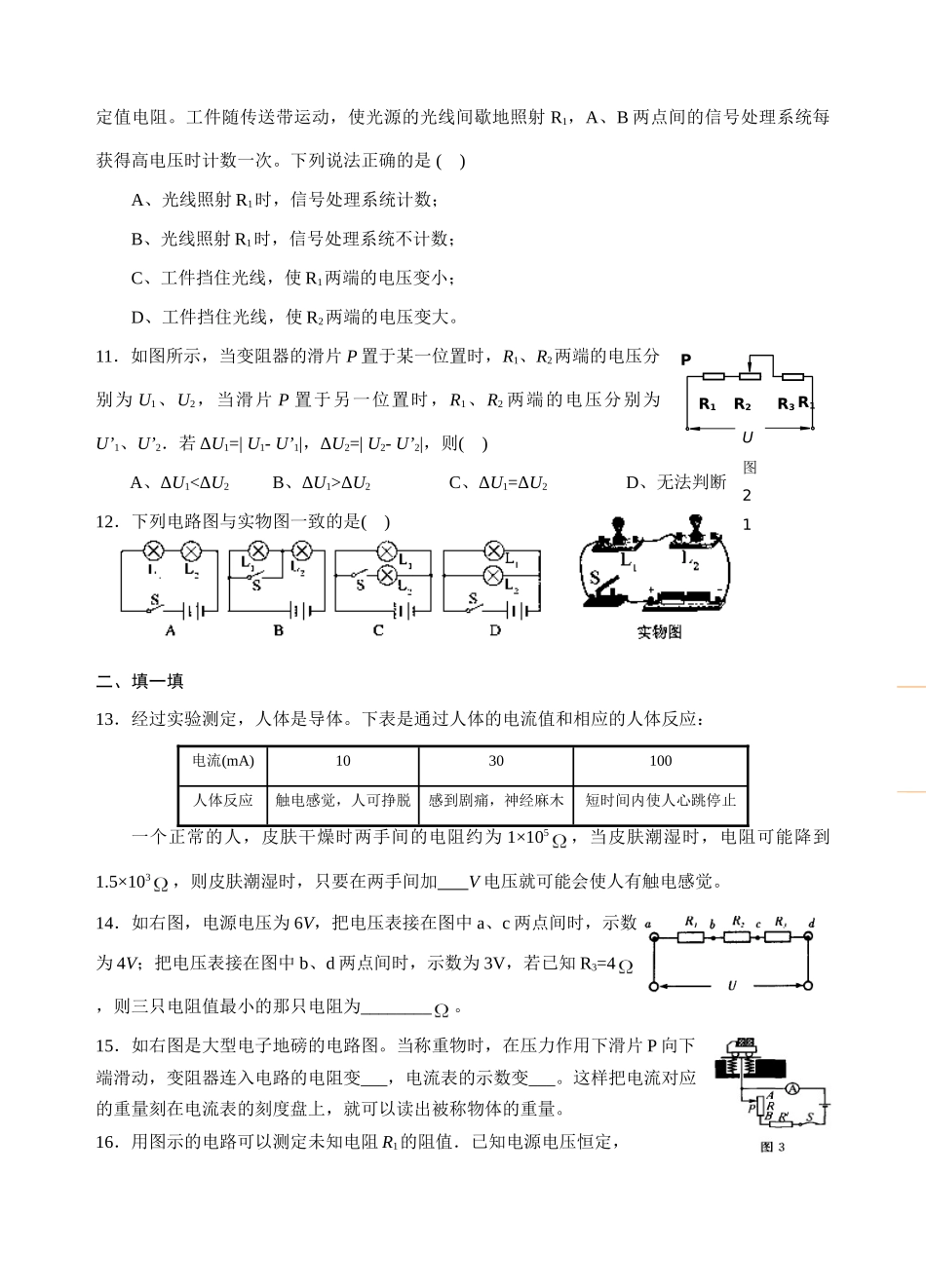

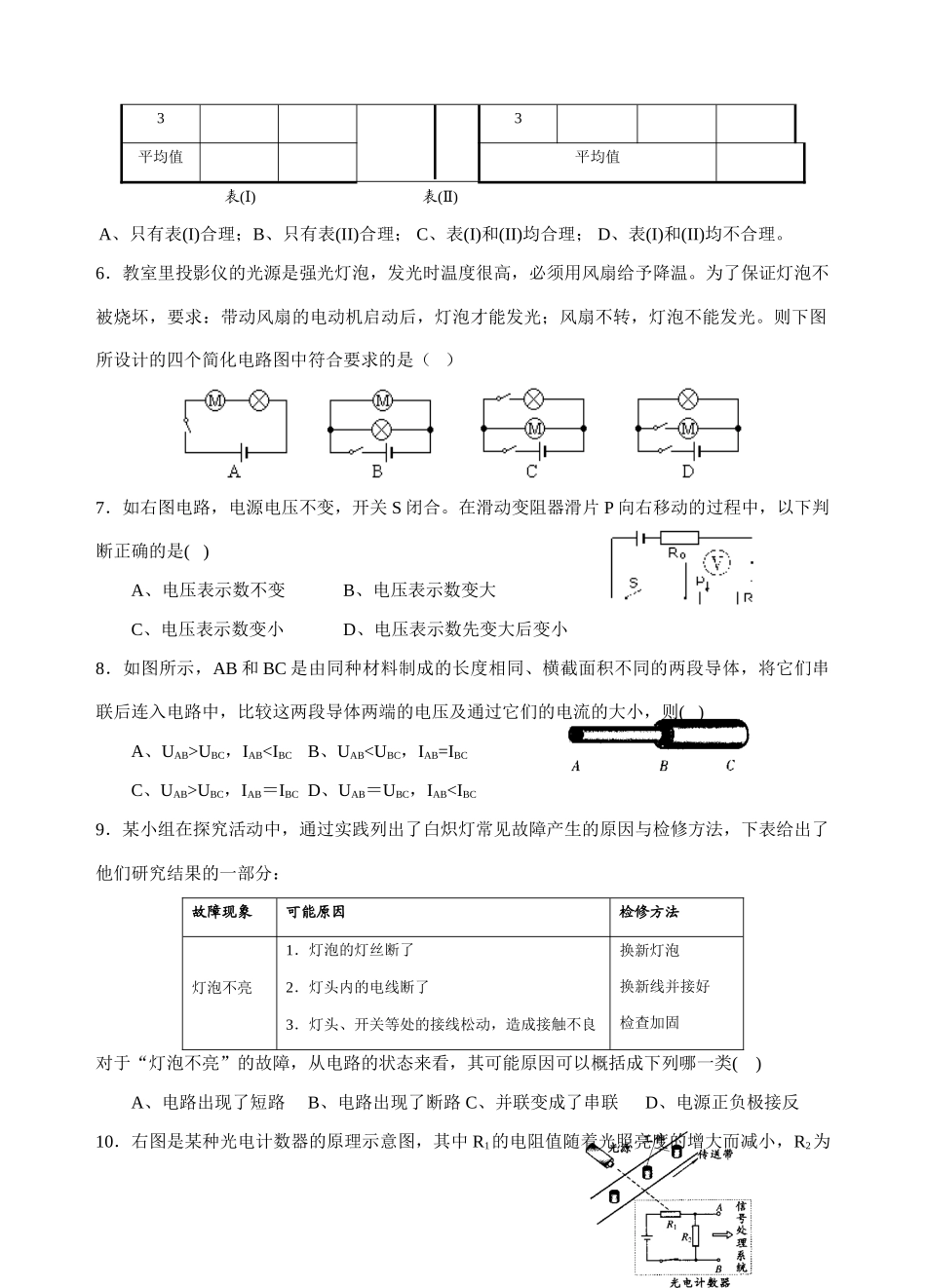

电路与欧姆定律姓名____班级_____一、将对应的正确答案填入下表中1．有0~0.6A和0~3A两个量程的电流表，实验中需用0~0.6A这一量程，但这一量程的刻度不够清楚，某一次测量中，从0~3A量程的刻度盘上发现指针正好指在2.3A的刻度线上，则测得实际电流的大小为()A、0.43AB、0.46AC、0.7AD、2.3A2．如图所示是一种按钮开关的构造截面图，图中C是按钮，D是外壳，A、B各有接线柱与电路相连接，其中()A、A、B、C是导体，D是绝缘体B、A、B、D是导体，C是绝缘体C、A、B是导体，C、D是绝缘体D、C、D是导体，A、B是绝缘体3．现有六种物品：铜条、玻璃丝、铅笔芯、水银、塑料棒、陶瓷片，小明将它们分成两类，如下表所示.小明是按物质的哪种物理属性对它们进行分类的()第一类第二类铜条铅笔芯水银玻璃丝塑料棒陶瓷片A、密度B、质量C、硬度D、导电性4．下图为我们常见的家用电器，关于它们正常工作时的电流，说法中合理的是()A、电风扇约20AB、电冰箱约1AC、电视机约0.1AD、台灯约10A5．小明、小强在“用电压表和电流表测导体电阻”的实验中为了记录实验数据和计算结果，分别设计了下列两张表格，其中合理规范的是()电压U(v)电流I(A)电阻R(Ω)电压U(v)电流I(A)电阻R(Ω)112233平均值平均值表()Ⅰ表()ⅡA、只有表(I)合理；B、只有表(II)合理；C、表(I)和(II)均合理；D、表(I)和(II)均不合理。6．教室里投影仪的光源是强光灯泡，发光时温度很高，必须用风扇给予降温。为了保证灯泡不被烧坏，要求：带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光。则下图所设计的四个简化电路图中符合要求的是（）7．如右图电路，电源电压不变，开关S闭合。在滑动变阻器滑片P向右移动的过程中，以下判断正确的是()A、电压表示数不变B、电压表示数变大C、电压表示数变小D、电压表示数先变大后变小8．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，则()A、UAB>UBC，IABUBC，IAB＝IBCD、UAB＝UBC，IABΔU2C、ΔU1=ΔU2D、无法判断12．下列电路图与实物图一致的是()二、填一填13．经过实验测定，人体是导体。下表是通过人体的电流值和相应的人体反应：电流(mA)1030100人体反应触电感觉，人可挣脱感到剧痛，神经麻木短时间内使人心跳停止一个正常的人，皮肤干燥时两手间的电阻约为1×105，当皮肤潮湿时，电阻可能降到1.5×103，则皮肤潮湿时，只要在两手间加V电压就可能会使人有触电感觉。14．如右图，电源电压为6V，把电压表接在图中a、c两点间时，示数为4V；把电压表接在图中b、d两点间时，示数为3V，若已知R3=4，则三只电阻值最小的那只电阻为________。15．如右图是大型电子地磅的电路图。当称重物时，在压力作用下滑片P向下端滑动，变阻器连入电路的电阻变___，电流表的示数变___。这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量。16．用图示的...
