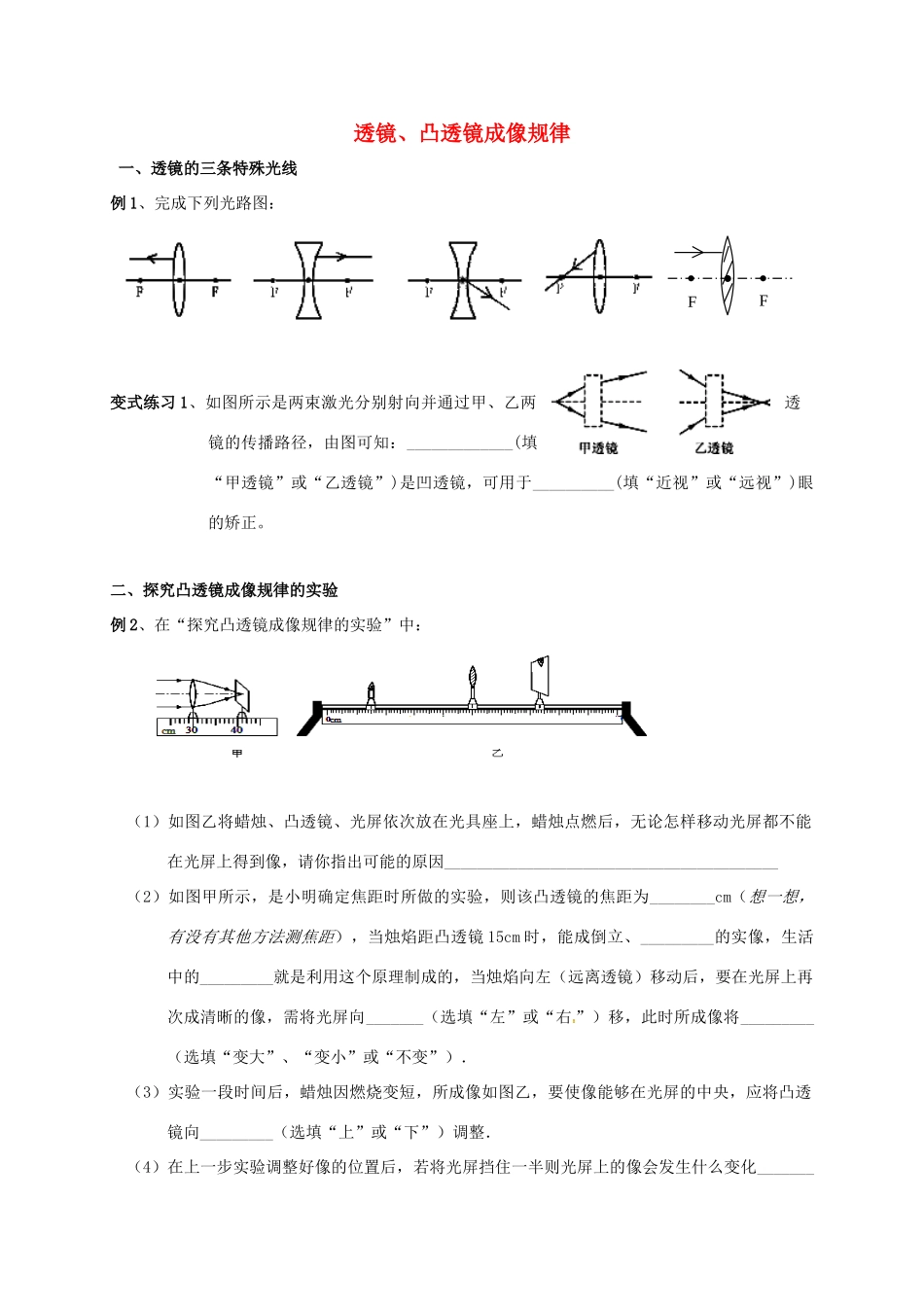

透镜、凸透镜成像规律一、透镜的三条特殊光线例1、完成下列光路图：变式练习1、如图所示是两束激光分别射向并通过甲、乙两透镜的传播路径，由图可知：_____________(填“甲透镜”或“乙透镜”)是凹透镜，可用于__________(填“近视”或“远视”)眼的矫正。二、探究凸透镜成像规律的实验例2、在“探究凸透镜成像规律的实验”中：（1）如图乙将蜡烛、凸透镜、光屏依次放在光具座上，蜡烛点燃后，无论怎样移动光屏都不能在光屏上得到像，请你指出可能的原因_________________________________________（2）如图甲所示，是小明确定焦距时所做的实验，则该凸透镜的焦距为________cm（想一想，有没有其他方法测焦距），当烛焰距凸透镜15cm时，能成倒立、_________的实像，生活中的_________就是利用这个原理制成的，当烛焰向左（远离透镜）移动后，要在光屏上再次成清晰的像，需将光屏向_______（选填“左”或“右”）移，此时所成像将_________（选填“变大”、“变小”或“不变”）．（3）实验一段时间后，蜡烛因燃烧变短，所成像如图乙，要使像能够在光屏的中央，应将凸透镜向_________（选填“上”或“下”）调整．（4）在上一步实验调整好像的位置后，若将光屏挡住一半则光屏上的像会发生什么变化_______FF______________________（5）若将蜡烛和光屏的位置互相交换，则光屏上_______（能/不能）成像，所成像的特点是什么？__________________________（6）小明取了一副近视镜放在乙图凸透镜和蜡烛之间，要使光屏上还能呈清晰的像，可将光屏适当_________（选填“左”或“右”）移．变式训练2、张强同学在光具座上做“研究凸透镜成像”的实验中，当光屏、透镜及烛焰的相对位置如图所示时，恰能在光屏上得到一个清晰的像．由此判断，他所用凸透镜的焦距（）A．一定大于20cmB．一定在10cm到16cm之间C．一定小于8cmD．一定在8cm到10cm之间变式练习3、某同学利用图1装置来研究凸透镜成像规律：(1)实验前，首先在光具座上正确放置蜡烛、凸透镜和光屏，还应对其进行调整，使烛焰、凸透镜和光屏的中心在_____________________．(2)如图1所示，当凸透镜位于光具座上A处时，恰好在光屏上成清晰的像，则成的是__________(选填“正立”或“倒立”)的像．蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的_______方．(3)若将凸透镜上半部分用不透明物体遮住（图中未画出），则下列说法正确的是．A．像也只剩一半B．不可能成像C．仍能成像，只是变暗一些D．仍能成像，只是像上有暗斑（4）在保持(2)中蜡烛和光屏位置不变的情况下，将凸透镜向右移到B处(图中未标出)，光屏上再次成清晰的像，成的是__________(选填“放大”、“缩小”或“等大”)的像．(5)在上述探究活动中，若已知蜡烛与光屏间的距离为L0，与凸透镜第一次所在位置A间的距离为L，如图2所示，则该透镜焦距f_________(选填“＞”、“＜”或“＝”)L，透镜先后两次所在位置A、B之间的距离s＝____________(用L0、L表示)．三、凸透镜成像的应用例3、奶奶用放大镜看报纸时，为了能看到更大的、清晰的像，应()A．报纸与眼睛不动，放大镜离报纸远一些B．报纸与眼睛不动，放大镜离报纸近一些C．报纸与放大镜不动，眼睛离报纸近一些D．报纸与放大镜不动，眼睛离报纸远一些例4、如下左图所示是某同学用照相机在东洲公园拍得的同一只蝴蝶的两张照片（在拍摄过程中，镜头焦距不变），比较两张照片可知：在拍摄照片甲时，相机镜头到景物的距离_________；在拍摄照片乙时，相机底片到镜头的距离_________（以上两空均填“大”或“小”）。变式练习4、如上中图所示是幻灯机的工作原理图．幻灯机的镜头相当于一个凸透镜．为了使观众看到正立的像，幻灯片要__________(填“顺着”或“倒着”)插入架上．用强光照射幻灯片，幻灯片上的画面在屏幕上形成__________实像(填“放大”或“缩小”)。若要在屏幕上得到更大的像，应该将幻灯片_________（填“远离”或“靠近”）镜头，同时应将幻灯机_________（填“远离”或“靠近”）屏幕。变式练习5、如图是探究凸透镜成像规律时烛焰、凸透镜、光屏所处的位置，在光屏上恰能看到一清晰的像．下列仪器中利用这一成像...
