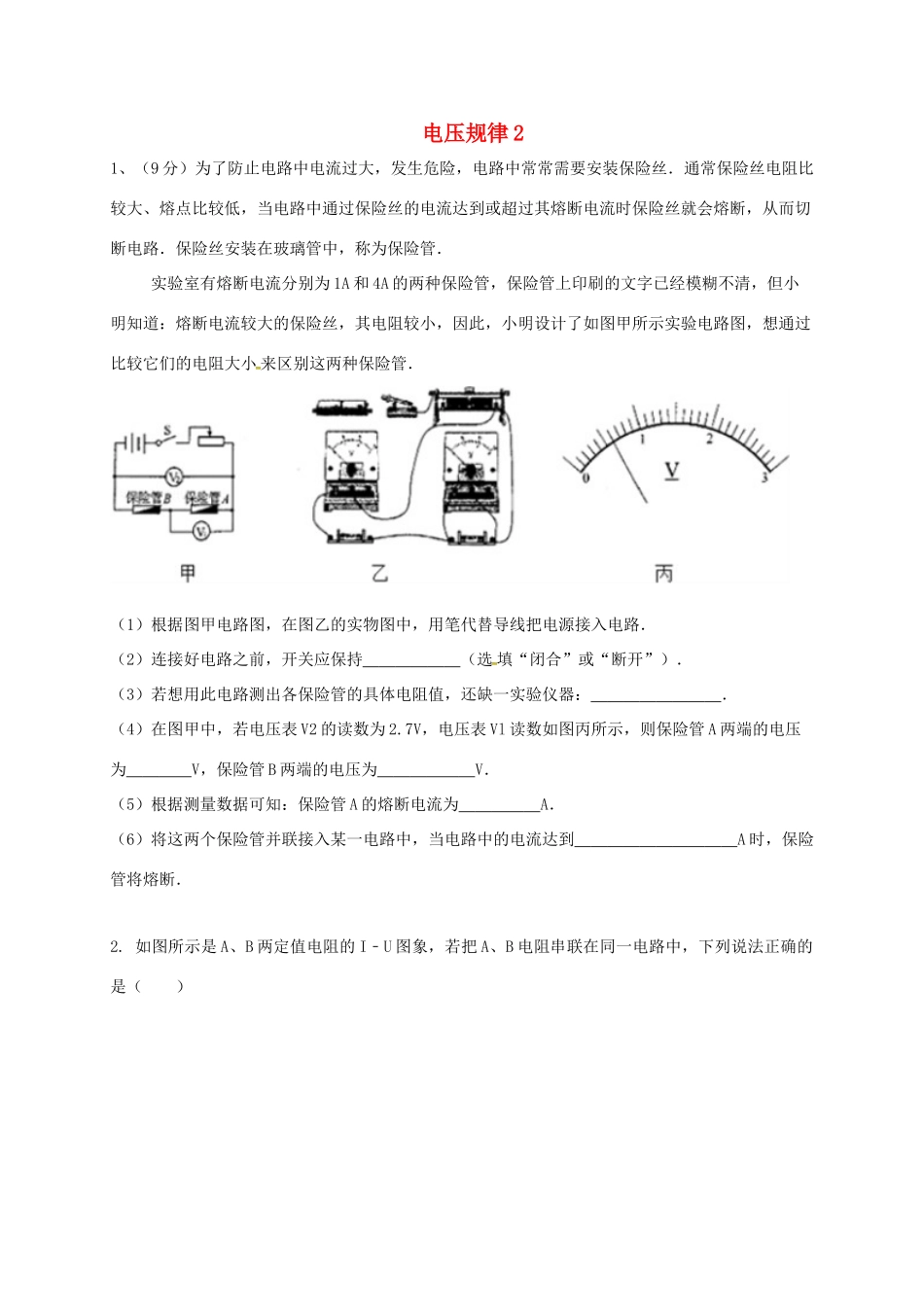

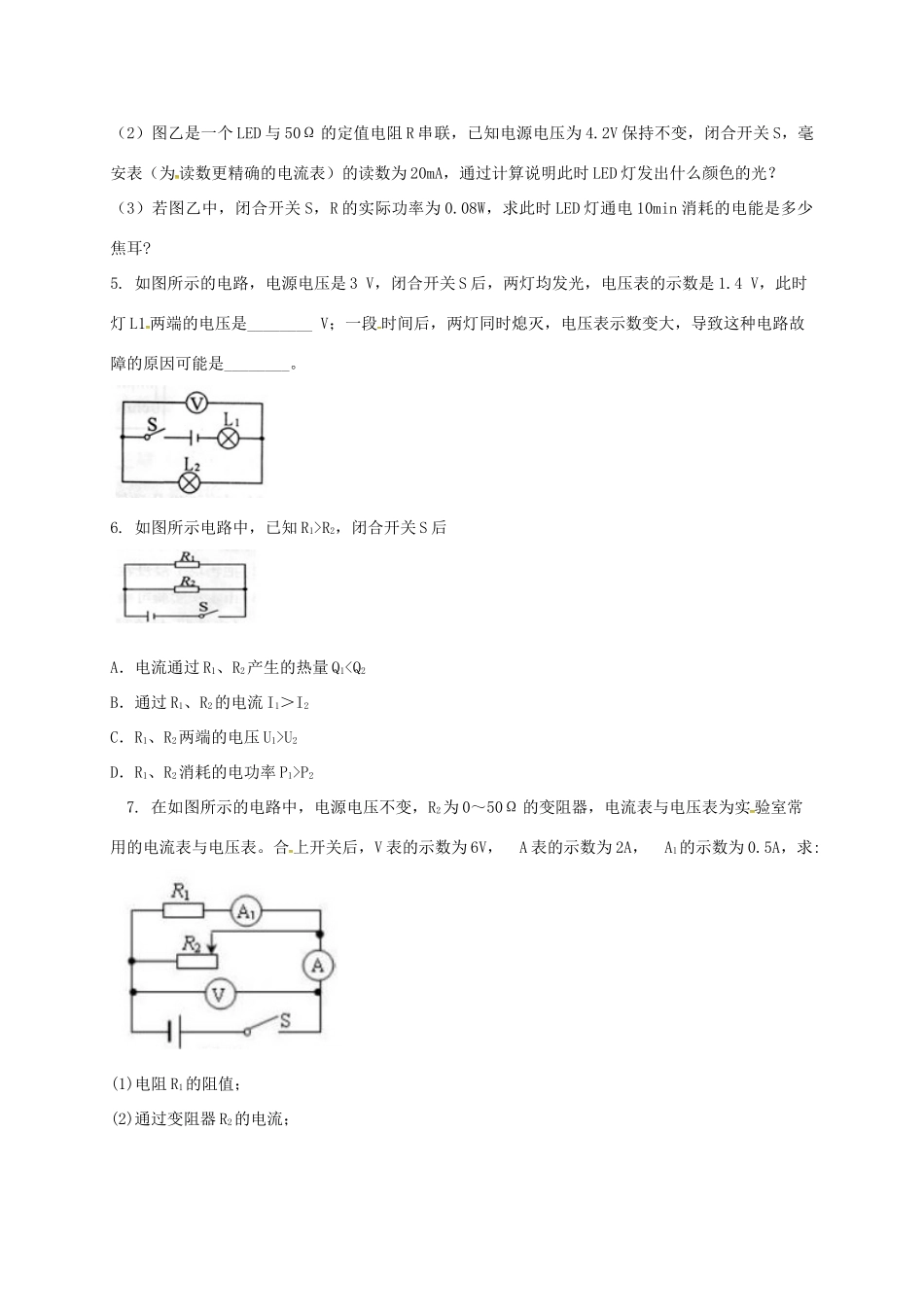

电压规律21、（9分）为了防止电路中电流过大，发生危险，电路中常常需要安装保险丝．通常保险丝电阻比较大、熔点比较低，当电路中通过保险丝的电流达到或超过其熔断电流时保险丝就会熔断，从而切断电路．保险丝安装在玻璃管中，称为保险管．实验室有熔断电流分别为1A和4A的两种保险管，保险管上印刷的文字已经模糊不清，但小明知道：熔断电流较大的保险丝，其电阻较小，因此，小明设计了如图甲所示实验电路图，想通过比较它们的电阻大小来区别这两种保险管．（1）根据图甲电路图，在图乙的实物图中，用笔代替导线把电源接入电路．（2）连接好电路之前，开关应保持（选填“闭合”或“断开”）．（3）若想用此电路测出各保险管的具体电阻值，还缺一实验仪器：．（4）在图甲中，若电压表V2的读数为2.7V，电压表Vl读数如图丙所示，则保险管A两端的电压为V，保险管B两端的电压为V．（5）根据测量数据可知：保险管A的熔断电流为A．（6）将这两个保险管并联接入某一电路中，当电路中的电流达到A时，保险管将熔断．2.如图所示是A、B两定值电阻的I﹣U图象，若把A、B电阻串联在同一电路中，下列说法正确的是（）A．通过A、B电阻的电流之比是2：1B．A的阻值大于B的阻值C．A、B电阻的两端电压之比是1：2D．A、B电阻的电功率之比是1：43.如图所示的电路图，开关S接到a时，电压表示数为9V，开关S接到b时，电压表示数为4V，下列说法不正确的是（）A．电源电压为9VB．灯L1两端的电压为4VC．灯L2两端的电压为4VD．灯L1和灯L2的总电压为9V4.LED（发光二极管简称LED）是人类继爱迪生发明白炽灯之后最伟大的发明之一，它是一种新型节能、环保的光源产品。如图甲是一种常见的LED手电筒，发光元件由5个发光二极管并联组成，每个发光二极管的额定电流为30mA，它的能量是由可反复充电使用的电池提供，且LED灯发光的颜色会随电压的变化而变化，如图丙表格所示。请回答下列问题：（1）这种LED手电筒正常工作时的总电流为多少?（2）图乙是一个LED与50Ω的定值电阻R串联，已知电源电压为4.2V保持不变，闭合开关S，毫安表（为读数更精确的电流表）的读数为20mA，通过计算说明此时LED灯发出什么颜色的光？（3）若图乙中，闭合开关S，R的实际功率为0.08W，求此时LED灯通电10min消耗的电能是多少焦耳?5.如图所示的电路，电源电压是3V，闭合开关S后，两灯均发光，电压表的示数是1.4V，此时灯L1两端的电压是________V；一段时间后，两灯同时熄灭，电压表示数变大，导致这种电路故障的原因可能是________。6.如图所示电路中，已知R1>R2，闭合开关S后A．电流通过R1、R2产生的热量Q1U2D．R1、R2消耗的电功率P1>P27.在如图所示的电路中，电源电压不变，R2为0～50Ω的变阻器，电流表与电压表为实验室常用的电流表与电压表。合上开关后，V表的示数为6V，A表的示数为2A，A1的示数为0.5A，求:(1)电阻R1的阻值；(2)通过变阻器R2的电流；(3)如果A表的量程为0～3A，A1表的量程为0～0.6A，为了不使电表损坏，变阻器连入电路的最小阻值Rmin为多少?8.（8分）有一阻值恒定的电阻元件，额定功率P额=6W，额定电压在10V～19V之间．若要正确使用该元件，应先知道其额定电压．实验室里有如下器材：一个蓄电池（电压约为6V）、一个电流表（量程：0～0.6A和0～3A）、一个定值电阻R0=10Ω，两个单刀开关、导线若干．请你用上述器材测出该元件的额定电压．（1）猜想与假设：根据欧姆定律I=U/R，电功率P=UI，只要我们测出元件电阻的阻值，进而就可计算出其额定电压．（2）设计实验：a．该元件的额定电流不超过A．为提高测量的精确度，电流表应选量程A．b．根据实验器材请把你设计的电路图画在方框中．（3）进行实验：请按照你设计的电路图补全以下实验步骤，并写出测量的物理量及其对应的符号．a．连接电路；b．；c．；d．断开开关，整理器材．（4）用测量的物理量和已知物理量的符号表示出额定电压：U额=．9.如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图象如图乙所示，下列说法中正确的是（）A、电源电压为6VB、R1=20Ω时，电压表示数为4VC、该电路的最大功率为3.6WD、P在b端时，电阻R1的功率为0.1W
