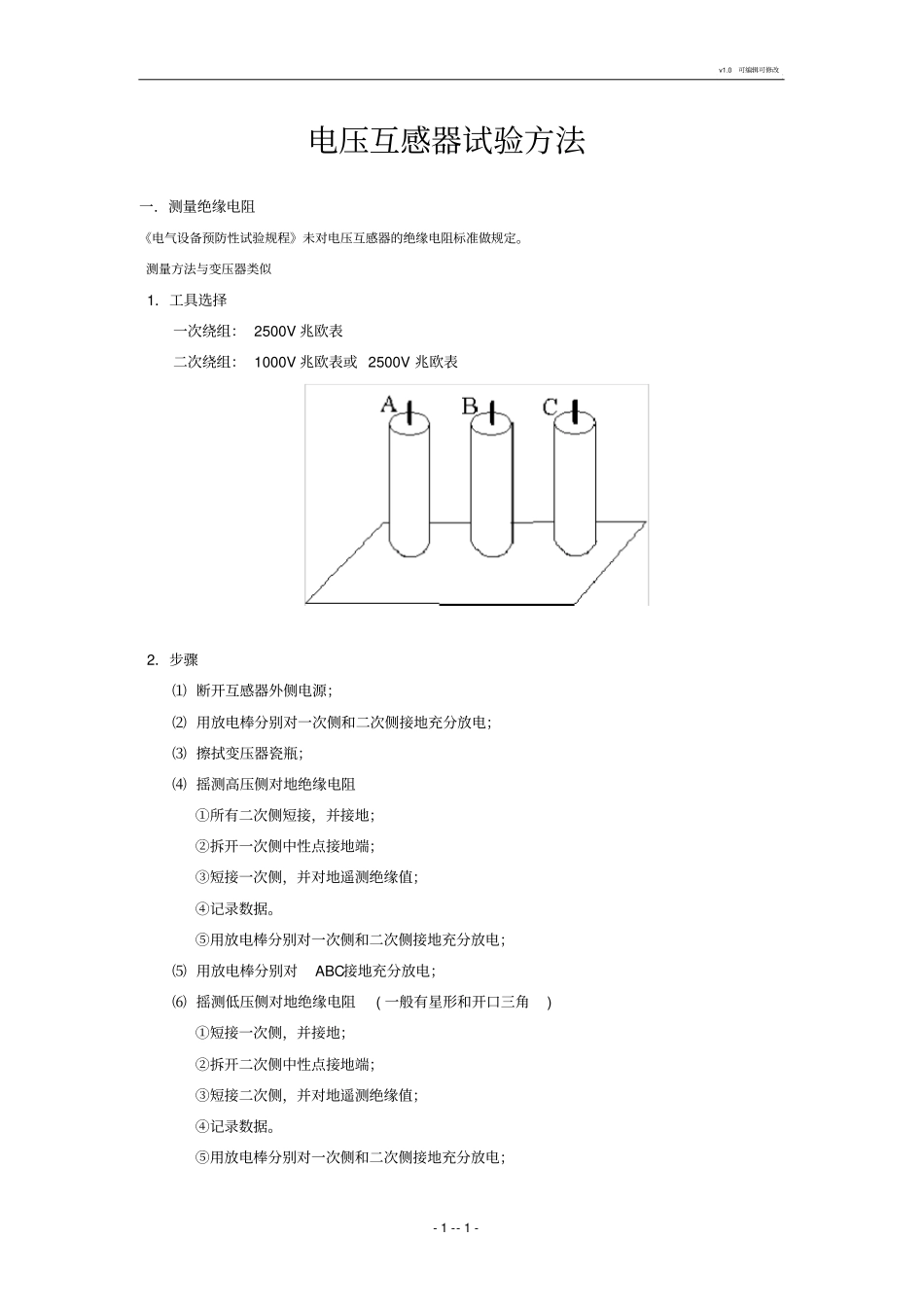

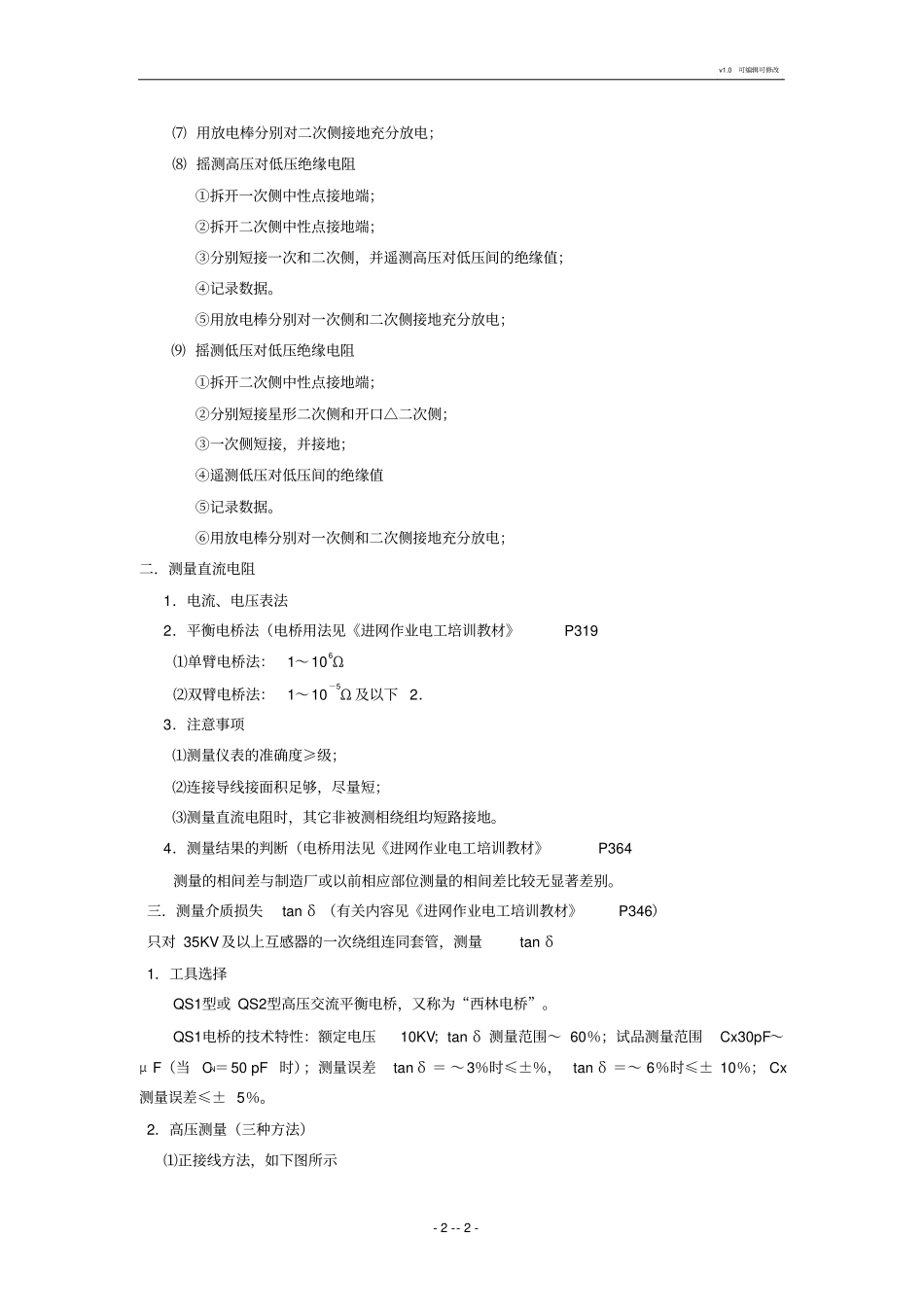

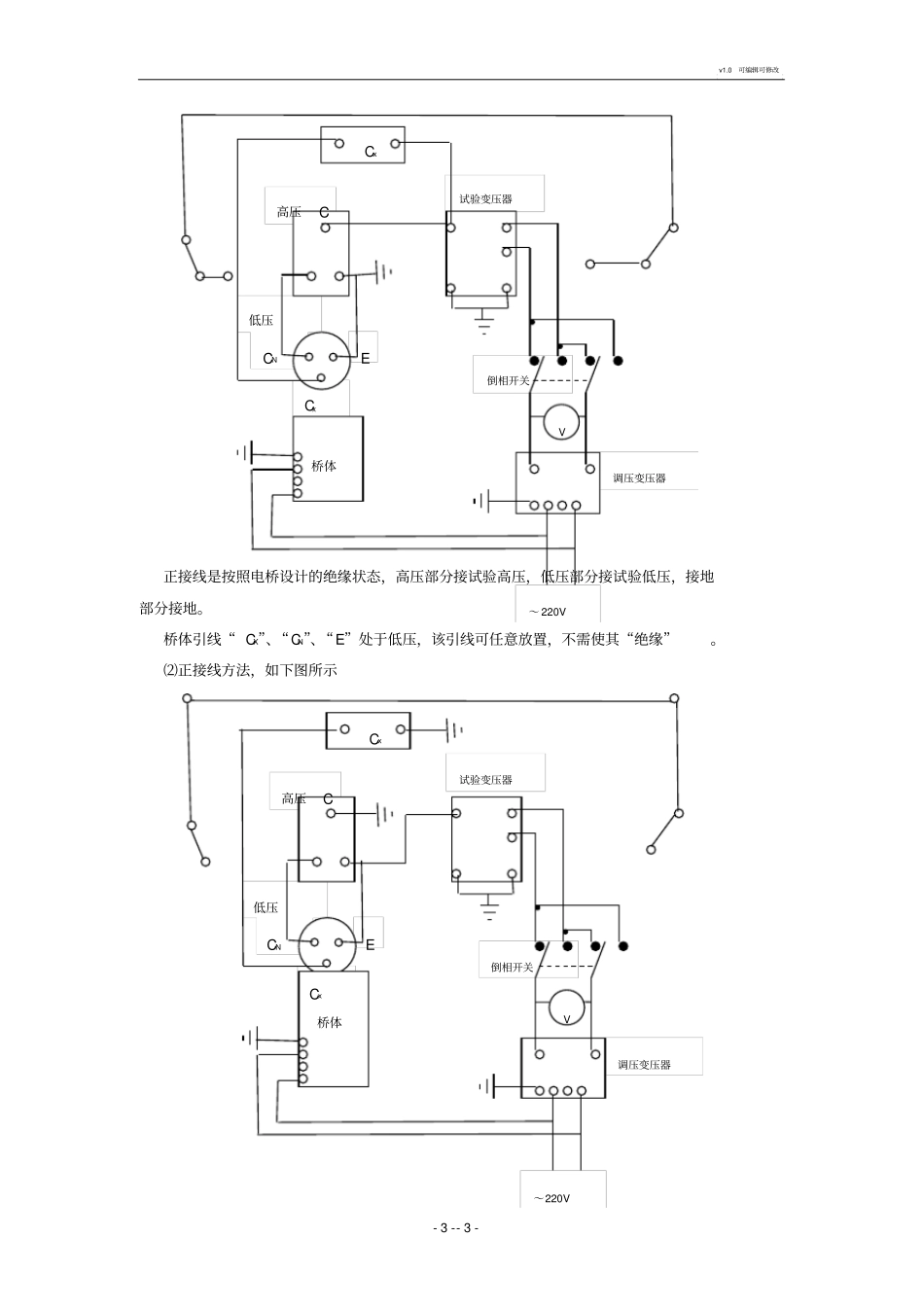

v1.0可编辑可修改-1--1-电压互感器试验方法一．测量绝缘电阻《电气设备预防性试验规程》未对电压互感器的绝缘电阻标准做规定。测量方法与变压器类似1．工具选择一次绕组：2500V兆欧表二次绕组：1000V兆欧表或2500V兆欧表2．步骤⑴断开互感器外侧电源；⑵用放电棒分别对一次侧和二次侧接地充分放电；⑶擦拭变压器瓷瓶；⑷摇测高压侧对地绝缘电阻①所有二次侧短接，并接地；②拆开一次侧中性点接地端；③短接一次侧，并对地遥测绝缘值；④记录数据。⑤用放电棒分别对一次侧和二次侧接地充分放电；⑸用放电棒分别对ABC接地充分放电；⑹摇测低压侧对地绝缘电阻(一般有星形和开口三角)①短接一次侧，并接地；②拆开二次侧中性点接地端；③短接二次侧，并对地遥测绝缘值；④记录数据。⑤用放电棒分别对一次侧和二次侧接地充分放电；v1.0可编辑可修改-2--2-⑺用放电棒分别对二次侧接地充分放电；⑻摇测高压对低压绝缘电阻①拆开一次侧中性点接地端；②拆开二次侧中性点接地端；③分别短接一次和二次侧，并遥测高压对低压间的绝缘值；④记录数据。⑤用放电棒分别对一次侧和二次侧接地充分放电；⑼摇测低压对低压绝缘电阻①拆开二次侧中性点接地端；②分别短接星形二次侧和开口△二次侧；③一次侧短接，并接地；④遥测低压对低压间的绝缘值⑤记录数据。⑥用放电棒分别对一次侧和二次侧接地充分放电；二．测量直流电阻1．电流、电压表法2．平衡电桥法（电桥用法见《进网作业电工培训教材》P319⑴单臂电桥法：1～106Ω⑵双臂电桥法：1～10－5Ω及以下2．3．注意事项⑴测量仪表的准确度≥级；⑵连接导线接面积足够，尽量短；⑶测量直流电阻时，其它非被测相绕组均短路接地。4．测量结果的判断（电桥用法见《进网作业电工培训教材》P364测量的相间差与制造厂或以前相应部位测量的相间差比较无显著差别。三．测量介质损失tanδ（有关内容见《进网作业电工培训教材》P346）只对35KV及以上互感器的一次绕组连同套管，测量tanδ1．工具选择QS1型或QS2型高压交流平衡电桥，又称为“西林电桥”。QS1电桥的技术特性：额定电压10KV；tanδ测量范围～60％；试品测量范围Cx30pF～μF（当CN＝50pF时）；测量误差tanδ＝～3％时≤±％，tanδ＝～6％时≤±10％；Cx测量误差≤±5％。2．高压测量（三种方法）⑴正接线方法，如下图所示v1.0可编辑可修改-3--3-正接线是按照电桥设计的绝缘状态，高压部分接试验高压，低压部分接试验低压，接地部分接地。桥体引线“CX”、“CN”、“E”处于低压，该引线可任意放置，不需使其“绝缘”。⑵正接线方法，如下图所示倒相开关调压变压器试验变压器低压高压ECNCxCCx桥体V～220V倒相开关调压变压器试验变压器低压高压ECNCxCCx桥体V～220Vv1.0可编辑可修改-4--4-反接线与电桥设计的绝缘状态成反相接线，高压部分接地，接地部分接试验高压。桥体引线“CX”、“CN”、“E”处于高压，同时标准电容CN外壳处于高压，因此在试验时，该引线须“绝缘”。这种接法适用于被试品一极接地的情况。③对角线接法，很少应用，见《进网作业电工培训教材》P3502．低压测量，见《进网作业电工培训教材》P3503．“－tanδ”位置时的测量，见《进网作业电工培训教材》P3504．测量tanδ操作步骤⑴用放电棒分别对一次侧和二次侧接地充分放电；⑵接线并检查无误后，将各旋钮置于零位，选好分流位置；⑶接通电源，加试电压，将“＋tanδ”置于“接通”位置；⑷增加检流计灵敏度，旋“调谐”旋钮，找到谐点后，调节R3使光带缩小；⑸提高灵敏度，再顺序反复调节R3、C4（tanδ），使灵敏度在最大时光带宽度缩小；⑹调节RX，可使光带达最小，此时电桥平衡。可记录试验数据；⑺用放电棒分别对ABC和abc接地充分放电。测量tanδ的试验电源容量的选择试品名称套管电流互感器电压互感器电力变压器电压互感器耦合电容器小型电机发电机同步补偿机大电机中等长度电缆长电缆电力电容电容量（pF）电源变压器次级线圈最大允许电流（mA）电压10KV时变压器容量（KVA）100051000050100000500510000005000505．测量电压互感器tanδ⑴测量时被测绕组两端短接，非被测绕组均要短路接地。②测量绕组和接地部位35KV油浸电...
