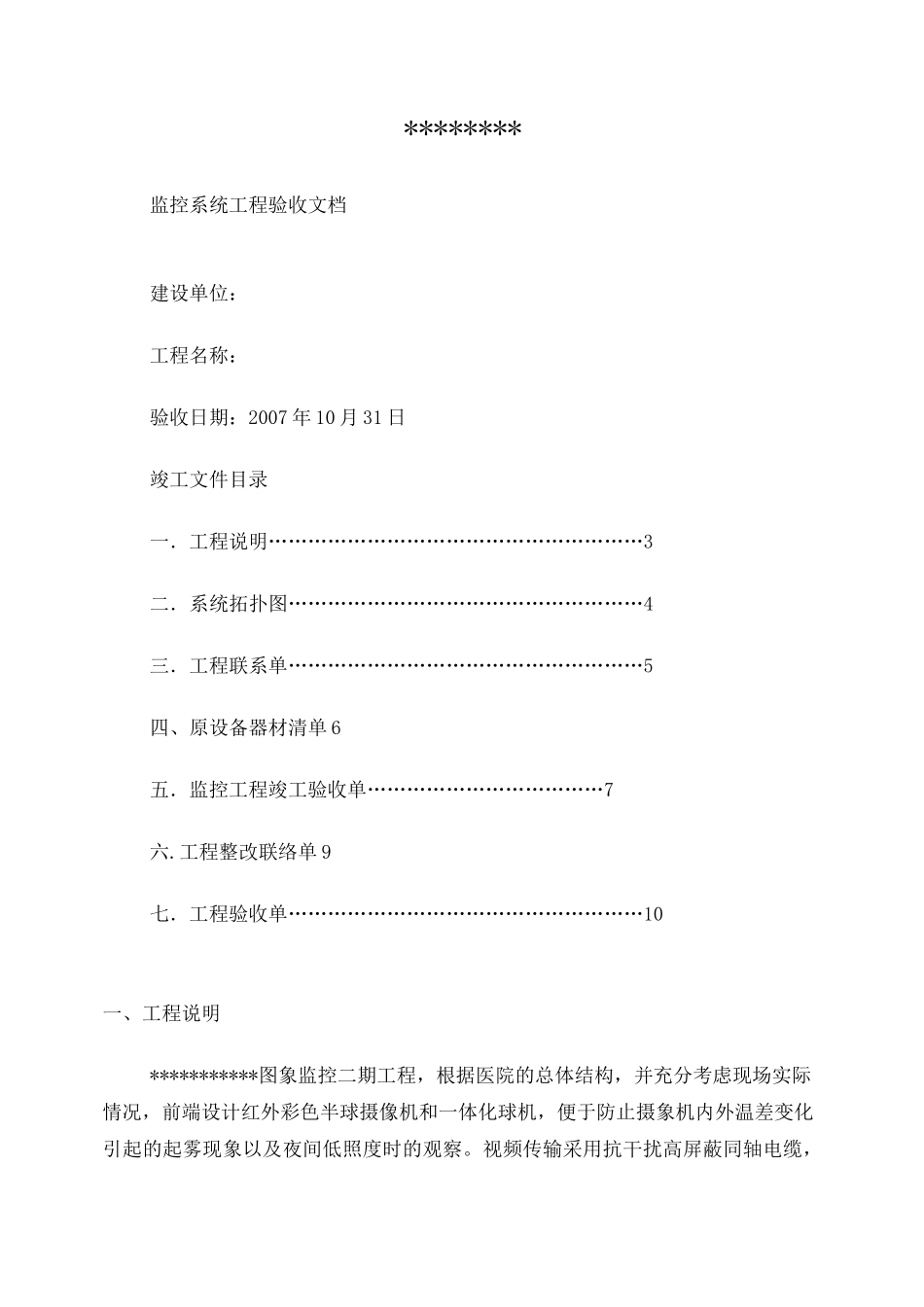

********监控系统工程验收文档建设单位：工程名称：验收日期：2007年10月31日竣工文件目录一．工程说明…………………………………………………3二．系统拓扑图………………………………………………4三．工程联系单………………………………………………5四、原设备器材清单6五．监控工程竣工验收单………………………………7六.工程整改联络单9七．工程验收单………………………………………………10一、工程说明***********图象监控二期工程，根据医院的总体结构，并充分考虑现场实际情况，前端设计红外彩色半球摄像机和一体化球机，便于防止摄象机内外温差变化引起的起雾现象以及夜间低照度时的观察。视频传输采用抗干扰高屏蔽同轴电缆，录像系统采用数字化硬盘录像系统，可以实时显示、录像，并方便检索回放；同时支持远程监控、回放，便于对监控辖区的实时掌控。一、信号传输以及供电设置说明：a.住院部：用7台红外半球摄像机和一个一体化球机，采用75-5视频电缆传输图象。电源采取集中取电的方式。b.门诊大楼：用6台红外半球摄象机和2台彩色摄象机。采用75-5视频电缆传输图象，电源采取集中取电的方式。c.停车场：1个一体化球机，采用75-5视频电缆传输图象。采取集中取电方的式。d.住院部一楼，采用2个紧急按钮，采用RVV4*1.5传输信号。e.门诊大楼：采用6个紧急按钮，用网线和RVV2*1.5传输信号。二、管线敷设说明：1、室外，监控中心室到住院部和门诊5楼采用50，75，25,20PVC，管子敷设。2、室内，采用3.9*1.9的线槽。3、视频线全部采用75-5，由线槽布线到点。4、电源线全部采用RVV2*1.5的线集中供电。三、监控中心机房安装设置说明：1、总共17路图象全部连接到门诊大楼3楼机房，采用一台16路的硬盘录象机，其中一路连到老的硬盘录象机上。2，电全部由机房集中供电。3,报警主机放在门口传达室，采用8路的报警主机。二、系统拓扑图也包枪式摄似机三、工程联系单3.1工程变更联系单工程名称：*编号I致:*******由于**********监控工程等原因，兹提出*********监控工程变更（内容如下），请予以审批。**********监控工程中的1个监控点移至车库，住院部大厅彩色枪机换成一体机，机房到传达室增加网线；原来枪机缺少镜头，报警主机型号有误。需增加材料和材料改变及工程量如下表：建设单位（章）：富阳众盟计算机网络有限公司代表人：日期：一致意见：业主单位代表签字：日期：建设单位：签字：日期：3.2变更详细清单：序号设备名称型号品牌单位数量单价合计19”云台支架SN-5903（增加）赛诺台18798792一体机SN-C422BP赛诺台2255051003信号控制器LHD6003-8（更改型号）豪恩台13934声光警号HC-103（增加）个155555蓄电池12V7AN（增加）个11651656网线（增加）安谱箱380024007线管PVC（含大管）减少米-2607.58护罩支架SN-600（减少）套130-309解码器PE3031X（减少）尤利个1375-37510彩色一体化摄象机SN-C480BP（减少）赛诺个21140-228011线材（减少）米3000-300012电源（减少）个7100-7003.3************监控工程变更费用增加详细1、门诊大楼一楼：枪机增加两个镜头，一枪机换成一体机装到车库，另外再增加云台支架一套。2、机房到传达室：增加3箱网线。3、室内全部采用线槽，室外采用线管。4、报警器：由于原来招标文件中的东西有误，现主机更改型号和增加警号和蓄电池。5、住院部：住院部大厅的枪机换成一体机。四、原设备器材清单序号设备名称型号品牌单位数量单价合计金额1嵌入式硬盘录象机DS-8016HC海康台16380.006380.002硬盘320G希捷个2698.001396.003彩色一体化摄象机SN-C480BP赛诺个41140.004560.0049”云台，支架YA5903赛诺个1799.00799.005红外式彩色半球摄象机SN-E3142赛诺个13598.007774.006摄象机供电电源DC12/3A四岭个7100.00700.00719寸彩色显示器940BW二星台11800.001800.008监听头YCU-100技电个1498.00498.009解码器PE3031X尤利个1375.00375.0010紧急按钮H0-02A豪恩个820.00160.0011信号控制器B601豪恩个11050.001050.0012固定摄象机护罩，支架SN-600赛诺个330.0090.0013视频电缆SYN75-5-1B上海爱谱米25003.308250.0014电源线RVV2*1.5上海爱谱米25004.8012000.0015...
