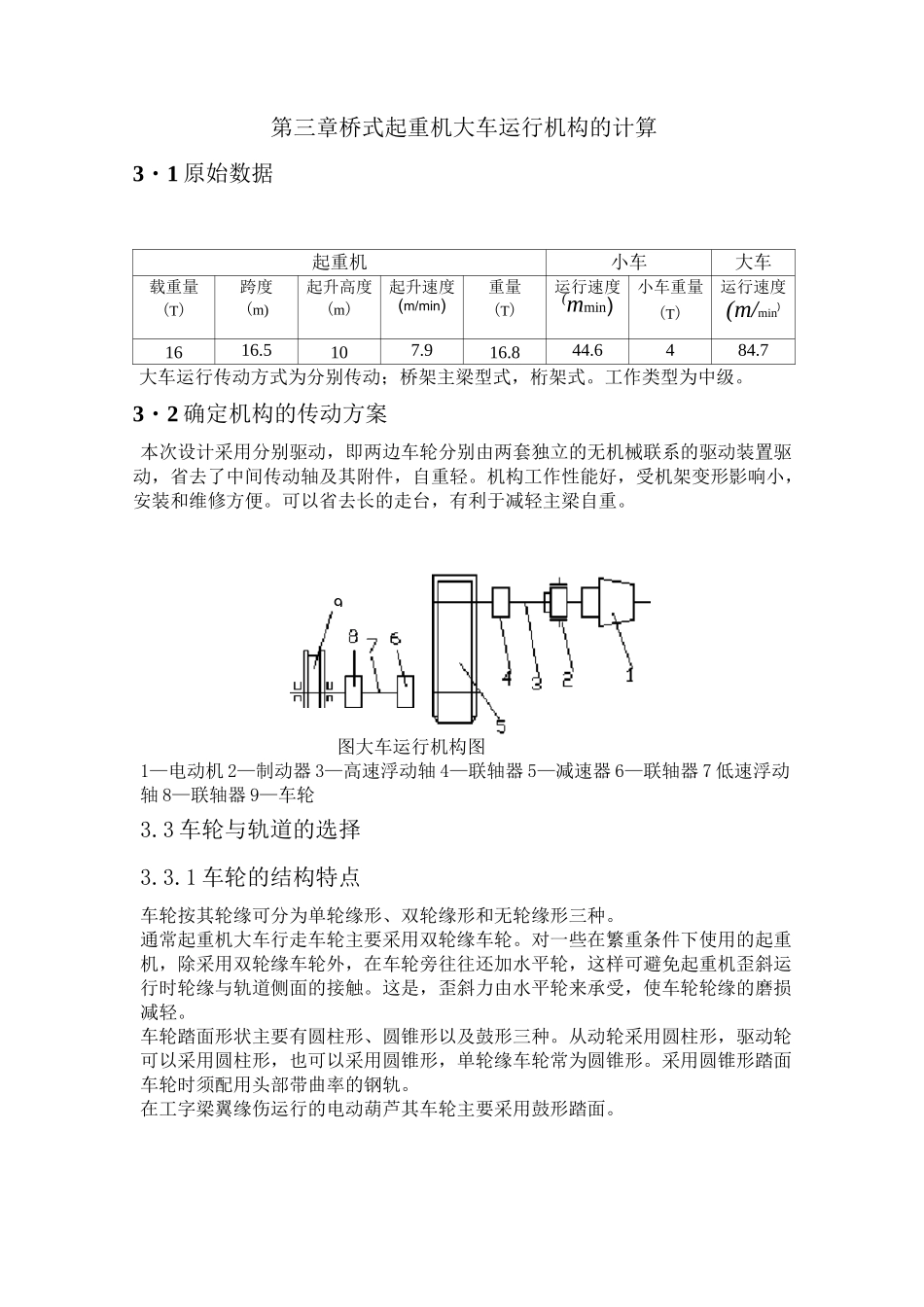

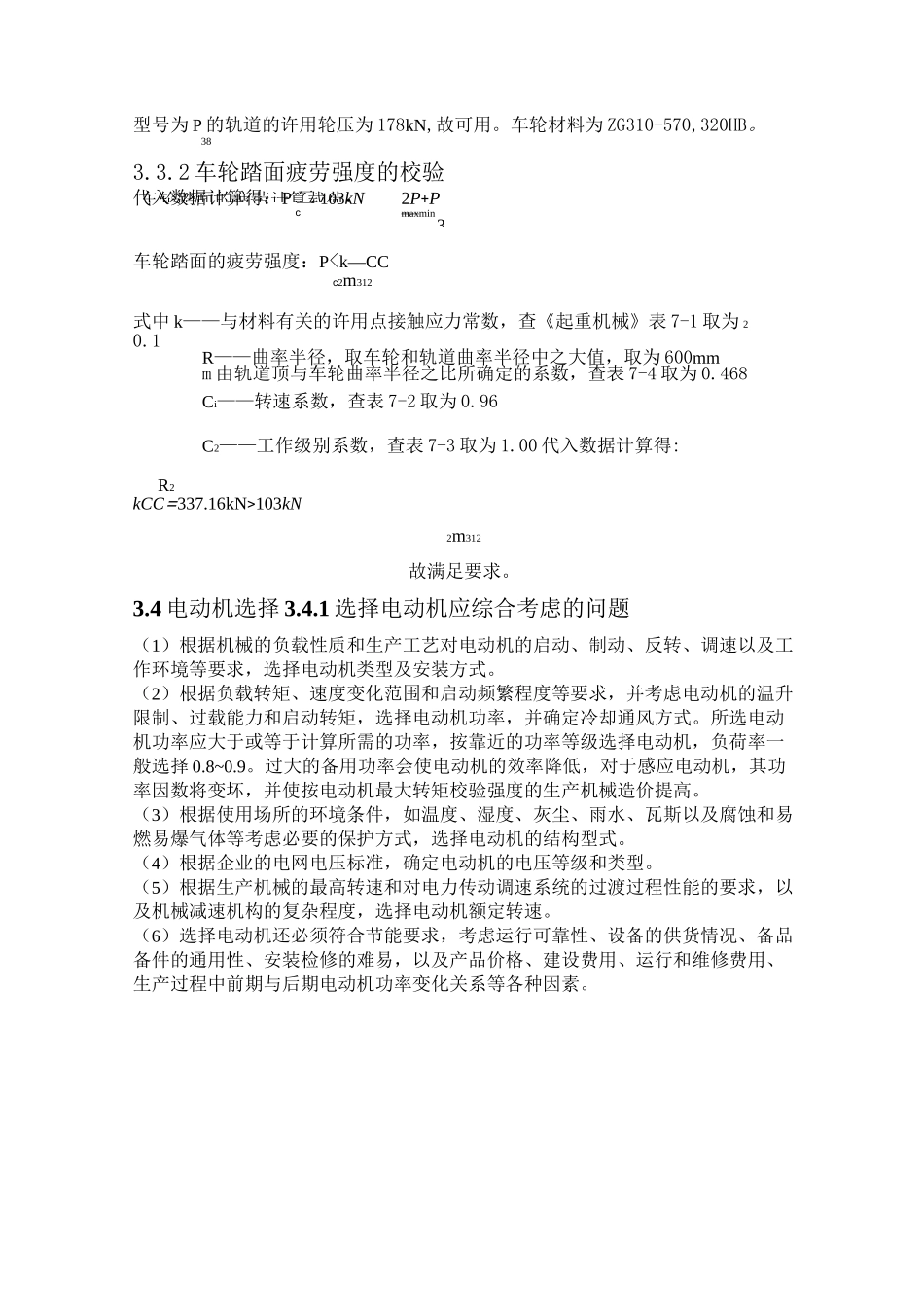

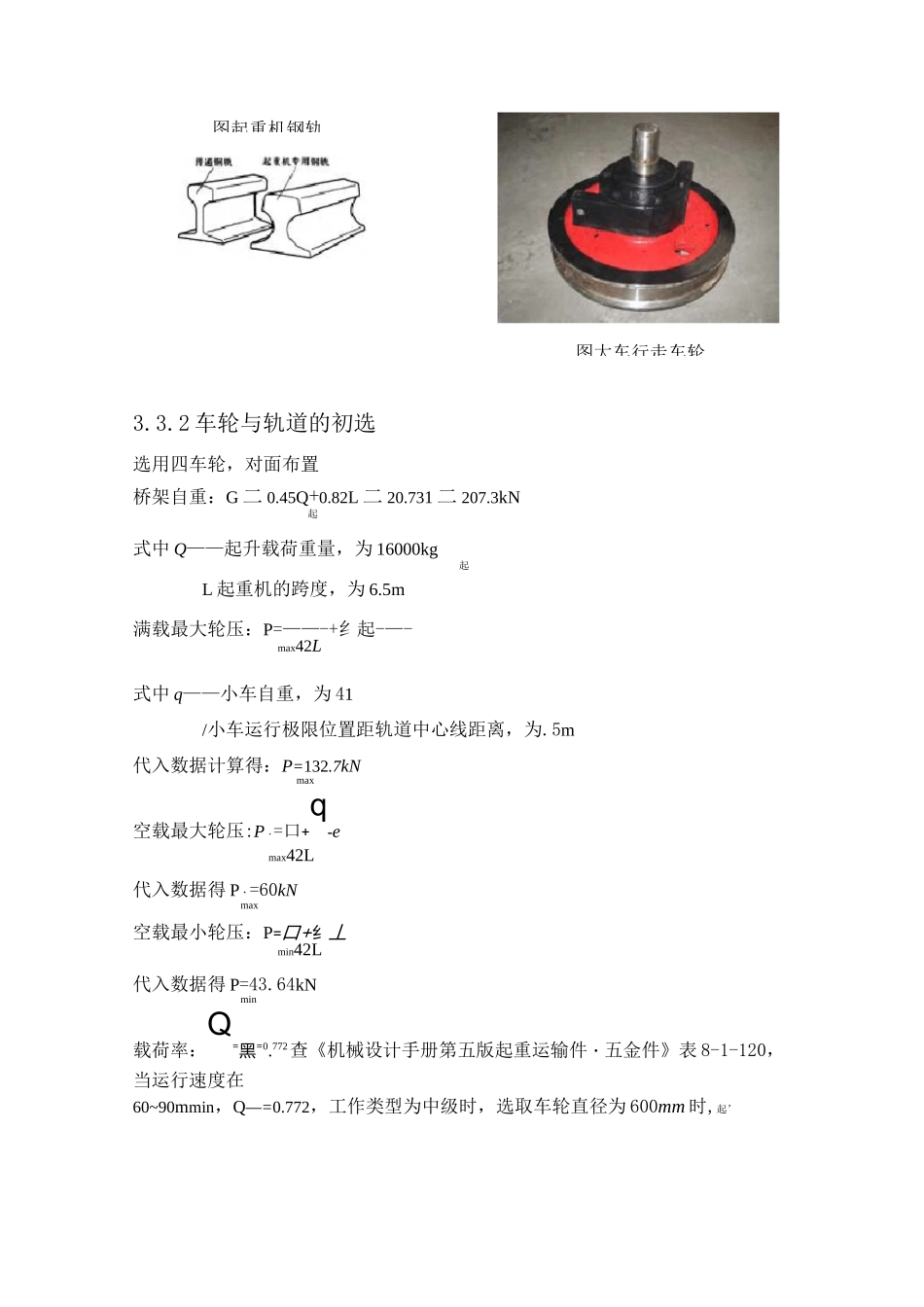

第三章桥式起重机大车运行机构的计算3・1原始数据起重机小车大车载重量(T)跨度(m)起升高度(m)起升速度(m/min)重量(T)运行速度(mmin)小车重量(T)运行速度(m/min)1616.5107.916.844.6484.7大车运行传动方式为分别传动；桥架主梁型式，桁架式。工作类型为中级。3・2确定机构的传动方案本次设计采用分别驱动，即两边车轮分别由两套独立的无机械联系的驱动装置驱动，省去了中间传动轴及其附件，自重轻。机构工作性能好，受机架变形影响小，安装和维修方便。可以省去长的走台，有利于减轻主梁自重。图大车运行机构图1—电动机2—制动器3—高速浮动轴4—联轴器5—减速器6—联轴器7低速浮动轴8—联轴器9—车轮3.3车轮与轨道的选择3.3.1车轮的结构特点车轮按其轮缘可分为单轮缘形、双轮缘形和无轮缘形三种。通常起重机大车行走车轮主要采用双轮缘车轮。对一些在繁重条件下使用的起重机，除采用双轮缘车轮外，在车轮旁往往还加水平轮，这样可避免起重机歪斜运行时轮缘与轨道侧面的接触。这是，歪斜力由水平轮来承受，使车轮轮缘的磨损减轻。车轮踏面形状主要有圆柱形、圆锥形以及鼓形三种。从动轮采用圆柱形，驱动轮可以采用圆柱形，也可以采用圆锥形，单轮缘车轮常为圆锥形。采用圆锥形踏面车轮时须配用头部带曲率的钢轨。在工字梁翼缘伤运行的电动葫芦其车轮主要采用鼓形踏面。9图起重机钢轨3.3.2车轮与轨道的初选选用四车轮，对面布置桥架自重：G二0.45Q+0.82L二20.731二207.3kN起式中Q——起升载荷重量，为16000kg起L起重机的跨度，为6.5m满载最大轮压：P=——-+纟起-—-max42L式中q——小车自重，为41/小车运行极限位置距轨道中心线距离，为.5m代入数据计算得：P=132.7kNmax空载最大轮压:P・=口+q-emax42L代入数据得P・=60kNmax空载最小轮压：P=口+纟丄min42L代入数据得P=43.64kNmin载荷率：Q=黑=0.772查《机械设计手册第五版起重运输件・五金件》表8-1-120，当运行速度在60~90mmin，Q—=0.772，工作类型为中级时，选取车轮直径为600mm时,起’图大车行走车轮车轮踏面的疲劳计算载荷：2P+Pmaxmin3型号为P的轨道的许用轮压为178kN,故可用。车轮材料为ZG310-570,320HB。383.3.2车轮踏面疲劳强度的校验代入数据计算得：P二103kNc车轮踏面的疲劳强度：P103kN2m312故满足要求。3.4电动机选择3.4.1选择电动机应综合考虑的问题（1）根据机械的负载性质和生产工艺对电动机的启动、制动、反转、调速以及工作环境等要求，选择电动机类型及安装方式。（2）根据负载转矩、速度变化范围和启动频繁程度等要求，并考虑电动机的温升限制、过载能力和启动转矩，选择电动机功率，并确定冷却通风方式。所选电动机功率应大于或等于计算所需的功率，按靠近的功率等级选择电动机，负荷率一般选择0.8~0.9。过大的备用功率会使电动机的效率降低，对于感应电动机，其功率因数将变坏，并使按电动机最大转矩校验强度的生产机械造价提高。（3）根据使用场所的环境条件，如温度、湿度、灰尘、雨水、瓦斯以及腐蚀和易燃易爆气体等考虑必要的保护方式，选择电动机的结构型式。（4）根据企业的电网电压标准，确定电动机的电压等级和类型。（5）根据生产机械的最高转速和对电力传动调速系统的过渡过程性能的要求，以及机械减速机构的复杂程度，选择电动机额定转速。（6）选择电动机还必须符合节能要求，考虑运行可靠性、设备的供货情况、备品备件的通用性、安装检修的难易，以及产品价格、建设费用、运行和维修费用、生产过程中前期与后期电动机功率变化关系等各种因素。3・4・2运行阻力P=P+P+P静摩坡风式中P——起重机大车运行静阻力静P起重机大车运行摩擦阻力摩P――起重机大车在有坡度轨道上运行时须克服由起重机坡重量分力引起的阻力P——室外起重机大车运行时由风载荷引起的阻力风3・4・2・1运行摩擦阻力起重...
