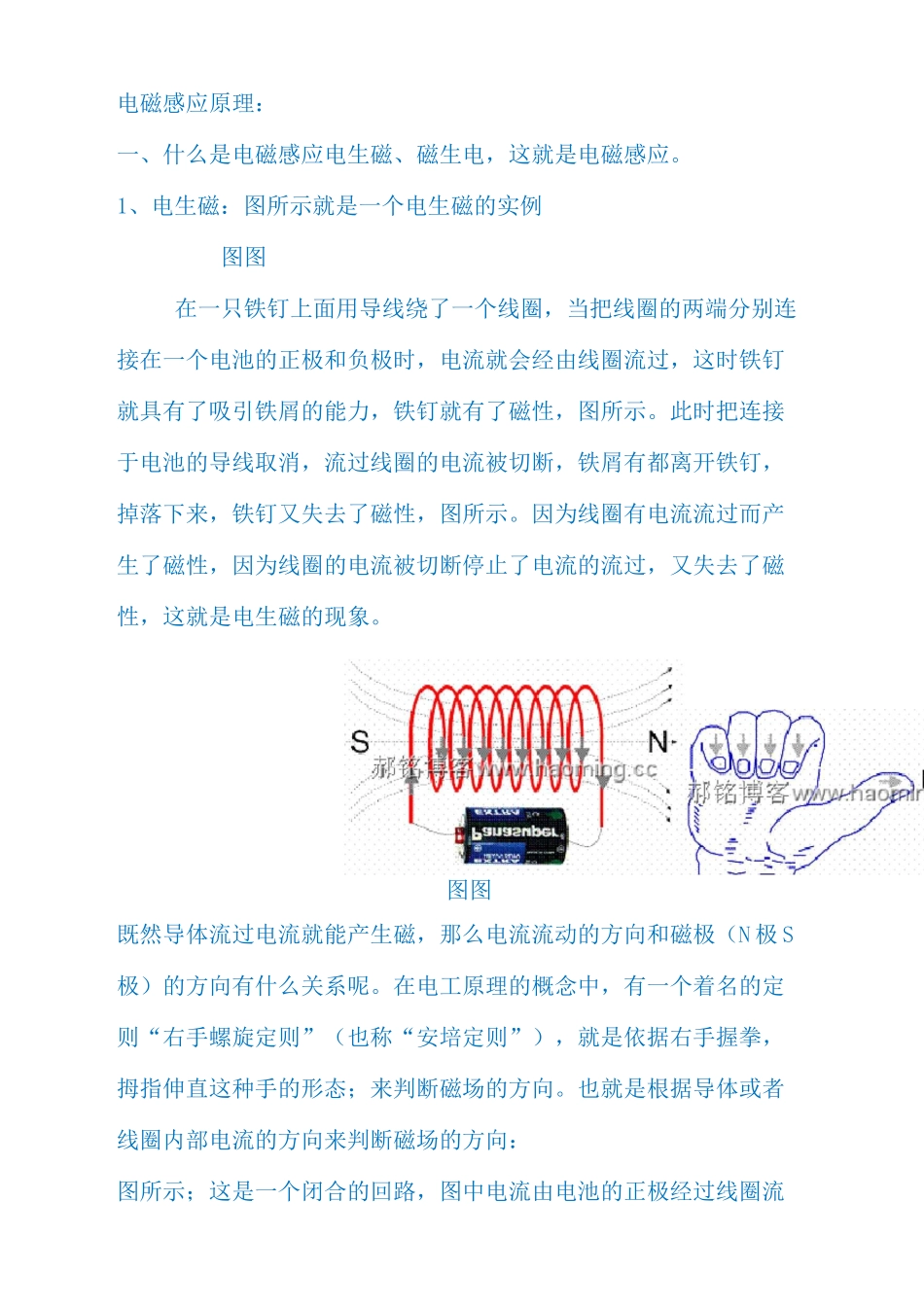

LOGO电磁感应的原理FinalapprovaldraftonNovember22,2020电磁感应原理：一、什么是电磁感应电生磁、磁生电，这就是电磁感应。1、电生磁：图所示就是一个电生磁的实例图图在一只铁钉上面用导线绕了一个线圈，当把线圈的两端分别连接在一个电池的正极和负极时，电流就会经由线圈流过，这时铁钉就具有了吸引铁屑的能力，铁钉就有了磁性，图所示。此时把连接于电池的导线取消，流过线圈的电流被切断，铁屑有都离开铁钉，掉落下来，铁钉又失去了磁性，图所示。因为线圈有电流流过而产生了磁性，因为线圈的电流被切断停止了电流的流过，又失去了磁性，这就是电生磁的现象。图图既然导体流过电流就能产生磁，那么电流流动的方向和磁极（N极S极）的方向有什么关系呢。在电工原理的概念中，有一个着名的定则“右手螺旋定则”（也称“安培定则”），就是依据右手握拳，拇指伸直这种手的形态；来判断磁场的方向。也就是根据导体或者线圈内部电流的方向来判断磁场的方向：图所示；这是一个闭合的回路，图中电流由电池的正极经过线圈流向负极，线圈上箭头方向是电流的方向，线圈内部产生磁力线的方向是左边是S极、右边是N极，这正好和图所示的右手握拳，拇指伸直这种手的形态相吻合，即；右手四指所指是电流的方向，伸直拇指所指是磁场N极的方向（也就是磁力线的指向）。同样通电的直导线的周围也会产生以导线为圆心的同心圆磁场，图所示。这个直导线流过电流的磁场和磁场的方向也可以采用右手握拳，拇指伸直这种手的形态来判断：如图所示；右手握通电的直导线，拇指是电流的方向，握拳的四指就是围绕直导线磁场的方向。图图结论：导体通过电流就会产生磁场，并且磁场的方向和电流的方向有关。2、磁生电图是自行车发电机的构造原理图；图图在图中，中间有标有NS极的是一个圆形永久磁铁，其磁力线的分布是从N（北极）极指向S（南极）极，图中有箭头的虚线是磁场磁力线的分布图。在圆形永久磁铁的两边分别有两个串联在一起的线圈，由于线圈靠近永久磁铁，线圈也置身于磁场中；磁力线从线圈中穿过。线圈的两端连接一只灯泡，形成一个闭合的回路。圆形永久磁铁是可以旋转的，可以在自行车车轮的带动下旋转；图所示。当永久磁铁不旋转时；虽然线圈也作用于磁场之中，磁力线穿过了线圈，但是灯泡是不发光的，就好象自行车车轮不转动；车灯是不会亮的。当自行车在骑行时；车轮带动永久磁铁旋转；永久磁铁磁场的磁力线也随之旋转，此时永久磁铁傍边的线圈等于在不停的切割磁力线，此时灯泡也开始点亮发光，图19所示；自行车骑的越快，永久磁铁也旋转的越快；灯泡也就越亮。这个自行车发电机的工作原理说明了如下问题；（1）导体切割磁力线导体内部就会产生电势，如果导体是闭合回路；这个电势就会形成电流。（2）导体切割磁力线的速度越快（永久磁铁在车轮的带动下旋转越快）；电势就越高，如果是闭合回路内部的电流也就越大（灯泡越亮）。注：这个因为切割磁力线而产生的电势就叫：“感生电势”（感生电势就是因为电磁感应现象产生的电势）。结论：导体切割磁力线就会产生感生电势，这就是磁生电的电磁感应现象。磁力线和线圈相对的变化速度越快感生电势就越高，这就是着名的法拉第电磁感应定律。法拉第电磁感应定律：感生电势与导体周围磁通的变化率成正比。通过前面的学习，引入两个名词：外加电势，感生电势（感应电势）。外加电势：使导体或者线圈产生电流的外接电源就称为外加电势，例如图中的电池产生的电压。感生电势（感应电势）：导体或者线圈和磁力线（磁场）相对（切割磁力线运动）运动产生的电势（因“磁”）而产生的电势，称为感生电势或感应电势。3、左手定则：判定通电导体在磁场中偏移的方向。前面已经讲到；导体在通电时，周边就会产生磁场。那么把这个通以电流具有磁场的导体，放置于另外一个恒定的磁场之中，由于两个磁场之间的吸引和排斥作用，就会带动这个导体的位置发生偏移（移动）。前面谈到由于磁场的方向和电流的方向有关，所以导体流过电流的方向，也决定了这个导体在磁场中偏移的方向，这个方向可以用伸直的左手的拇指和四指的方向来判断。图方法如图所示：当通电导体置于...
