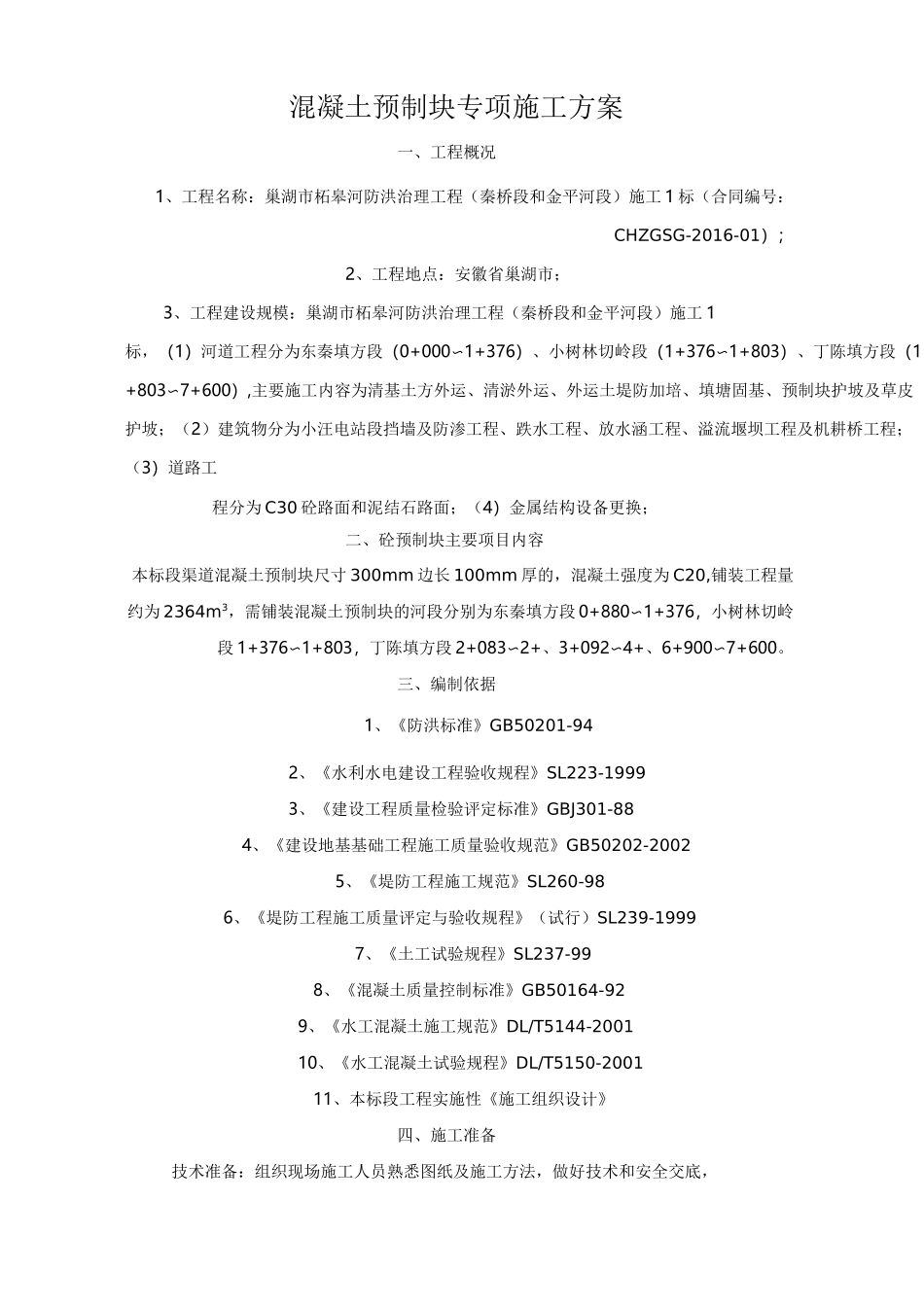

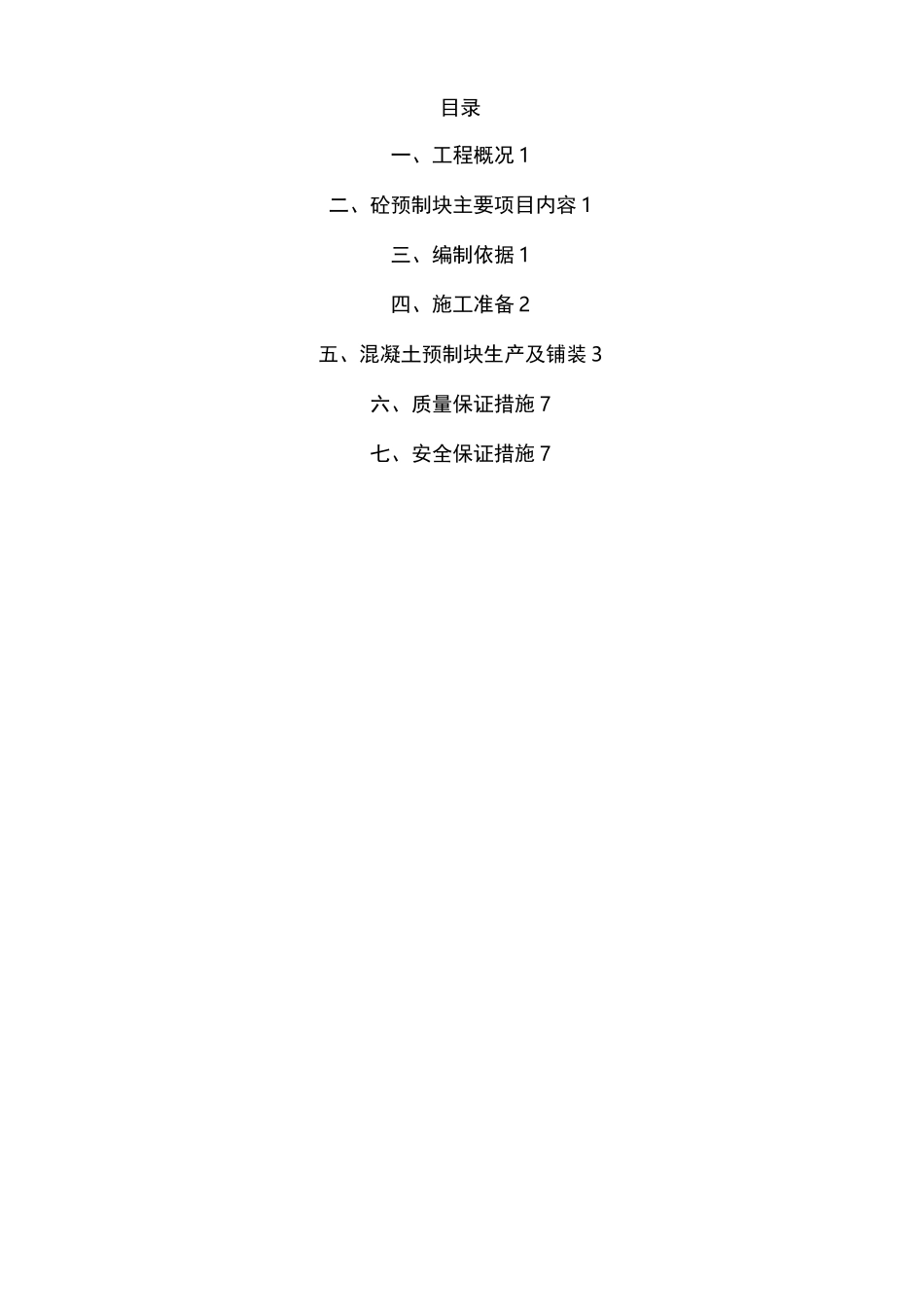

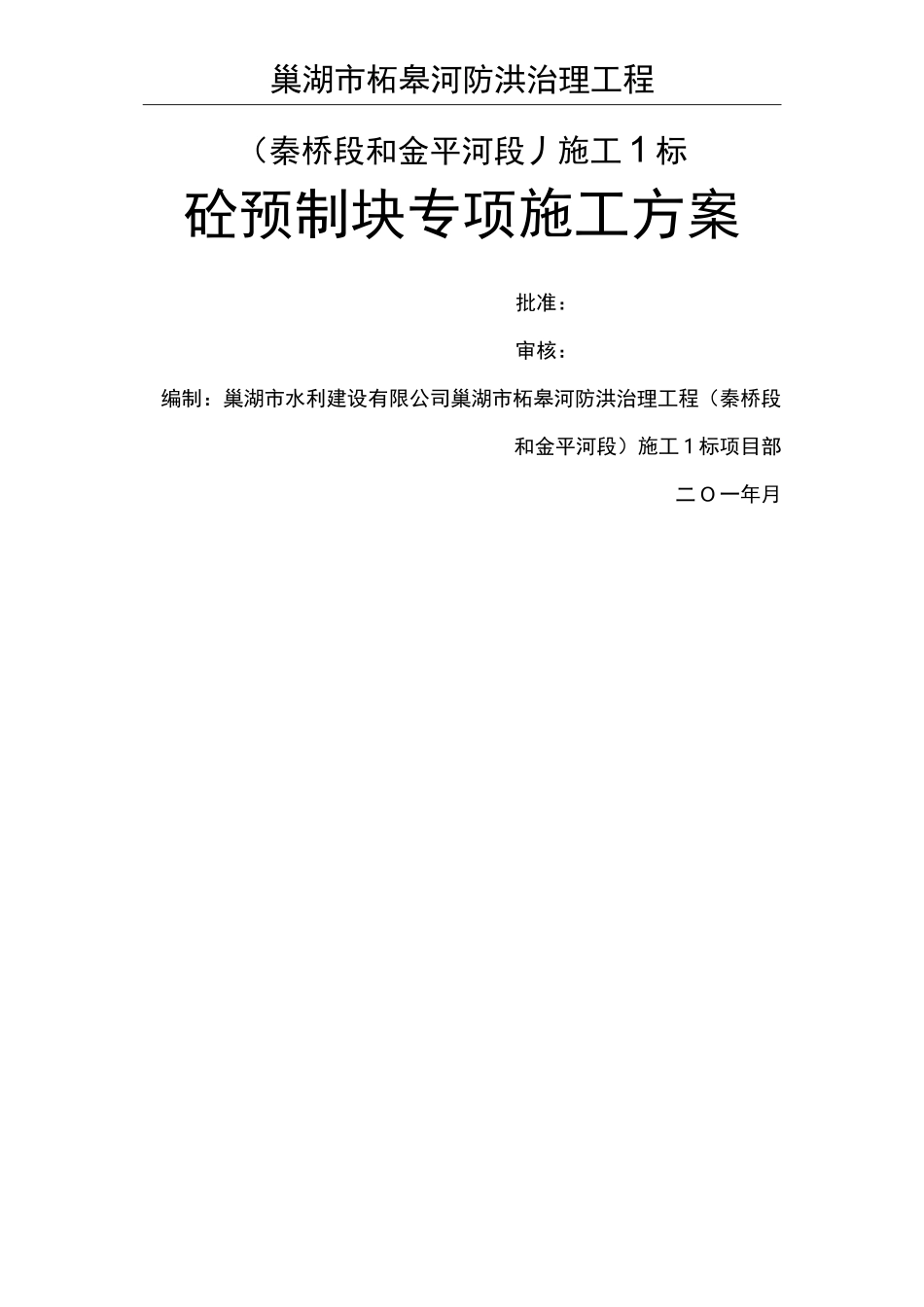

巢湖市柘皋河防洪治理工程(秦桥段和金平河段丿施工1标砼预制块专项施工方案批准:审核:编制:巢湖市水利建设有限公司巢湖市柘皋河防洪治理工程(秦桥段和金平河段)施工1标项目部二O一年月目录一、工程概况1二、砼预制块主要项目内容1三、编制依据1四、施工准备2五、混凝土预制块生产及铺装3六、质量保证措施7七、安全保证措施7混凝土预制块专项施工方案一、工程概况1、工程名称:巢湖市柘皋河防洪治理工程(秦桥段和金平河段)施工1标(合同编号:CHZGSG-2016-01);2、工程地点:安徽省巢湖市;3、工程建设规模:巢湖市柘皋河防洪治理工程(秦桥段和金平河段)施工1标,(1)河道工程分为东秦填方段(0+000〜1+376)、小树林切岭段(1+376〜1+803)、丁陈填方段(1+803〜7+600),主要施工内容为清基土方外运、清淤外运、外运土堤防加培、填塘固基、预制块护坡及草皮护坡;(2)建筑物分为小汪电站段挡墙及防渗工程、跌水工程、放水涵工程、溢流堰坝工程及机耕桥工程;(3)道路工程分为C30砼路面和泥结石路面;(4)金属结构设备更换;二、砼预制块主要项目内容本标段渠道混凝土预制块尺寸300mm边长100mm厚的,混凝土强度为C20,铺装工程量约为2364m3,需铺装混凝土预制块的河段分别为东秦填方段0+880〜1+376,小树林切岭段1+376〜1+803,丁陈填方段2+083〜2+、3+092〜4+、6+900〜7+600。三、编制依据1、《防洪标准》GB50201-942、《水利水电建设工程验收规程》SL223-19993、《建设工程质量检验评定标准》GBJ301-884、《建设地基基础工程施工质量验收规范》GB50202-20025、《堤防工程施工规范》SL260-986、《堤防工程施工质量评定与验收规程》(试行)SL239-19997、《土工试验规程》SL237-998、《混凝土质量控制标准》GB50164-929、《水工混凝土施工规范》DL/T5144-200110、《水工混凝土试验规程》DL/T5150-200111、本标段工程实施性《施工组织设计》四、施工准备技术准备:组织现场施工人员熟悉图纸及施工方法,做好技术和安全交底,起沉保证各工种人员能够做到协调施工。试验准备:C20混凝土配合比设计经监理工程师验证;现场砂、石、水泥、水经试验监理工程师确认合格。现场准备:平整场地做为砼拌合及预制场地,接通水源、电源、合理布置,使现场井然有序,做到道路畅通;加工场实行封闭管理,办公、生活、生产场区采用通透式围栏封闭;简易办公区宜采用野外帐篷,在醒目位置悬挂管理组织机构图、安全目标及保证措施、质量目标及保证措施、环保目标及保证措施;在场内醒目位置设置公示栏、宣传栏、标语条幅,其要求、内容和标准按相关要求执行。材料准备:模板采用高强加厚塑料模具,塑模通常的循环使用周期为100次;备足预制所需的水泥、砂、碎石等,且混凝土预制块使用的水泥、砂、碎石进场后必须通知试验员协同监理按标准要求取样进行质量检验(含见证试验),经检验合格后方可使用。机械设备准备:组织落实机械设备、工具进场,设备开机前先经检查、调试、检查机械设备的运行情况,保证设备的完好、设备的配套设施齐备确定专人专机管理。人员准备:计划投入现浇混凝土生产工程负责人1人,施工员1人,试验员1人,工人13人。试验配合比:混凝土配合比设计方法及技术要求应符合相关配合比设计规程的规定和设计要求;经监理工程师审批的“设计配合比”在施工过程中不得随意变更。五、混凝土预制块生产及铺装砼预制块护坡施工程序见下图:护坡工程施工程序框图、:円人“丁一丫弋夭1i—-14_rrI.仃-变形勒脚接混凝土入工土方开挖挖混凝土和勒脚—混凝L*..一..一"一..一"一..一"一..一"一..n”,..一..一..一"一..一"一..一"一..一"丄勒脚及压顶混凝土施工程序见下图:勒脚及压顶混凝土施工程序框图预制砼块场地应平整坚实,设置必要的排水设施工准备混凝土拌制施工准备的•制作、"砌筑■■、制作场地运输混凝王--测量放样施,”保证制作预制块不因砼浇筑和振捣引坡面修整勒脚卩开挖I混凝板安装垫层铺筑勒脚接桩,在样桩上划出现浇混凝土坡面高程,用油漆标出明显标志,并样桩。选定砂、石料场。对砂、石料场的砂验质、保量、按时合格后和砂砾石供料保供应。落实水泥供应数量,...
