无机结合料配合比设计说明VIP免费

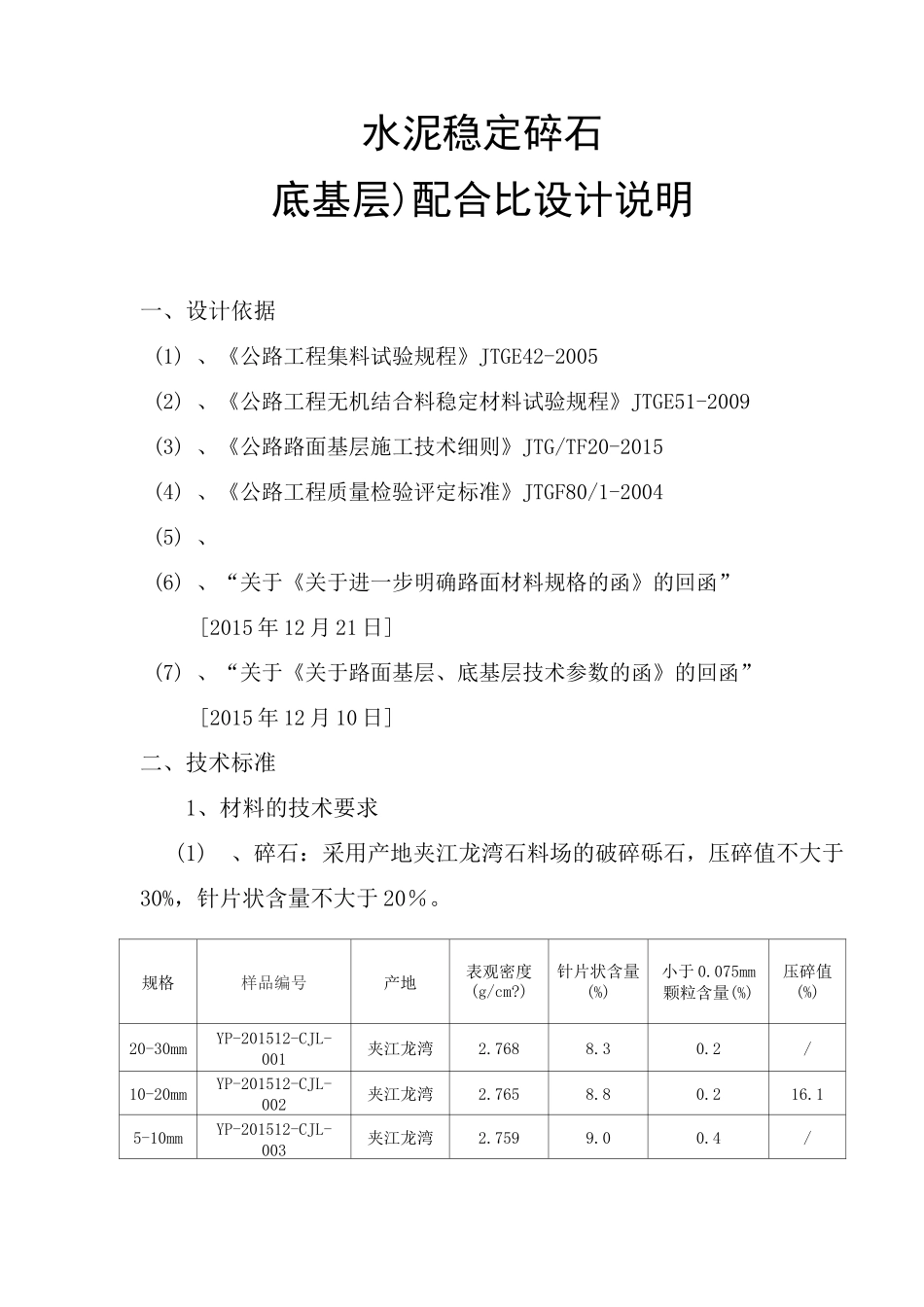

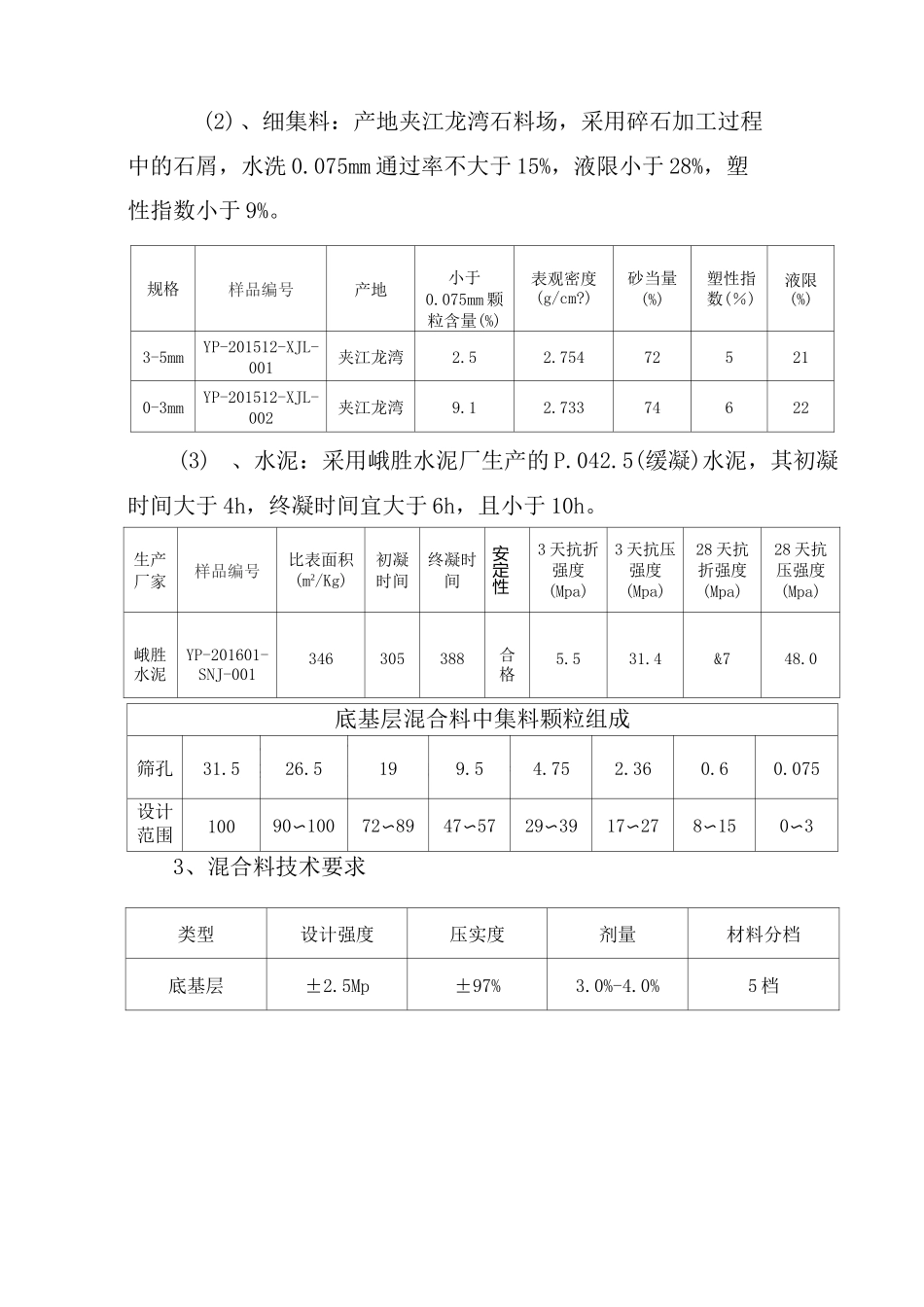

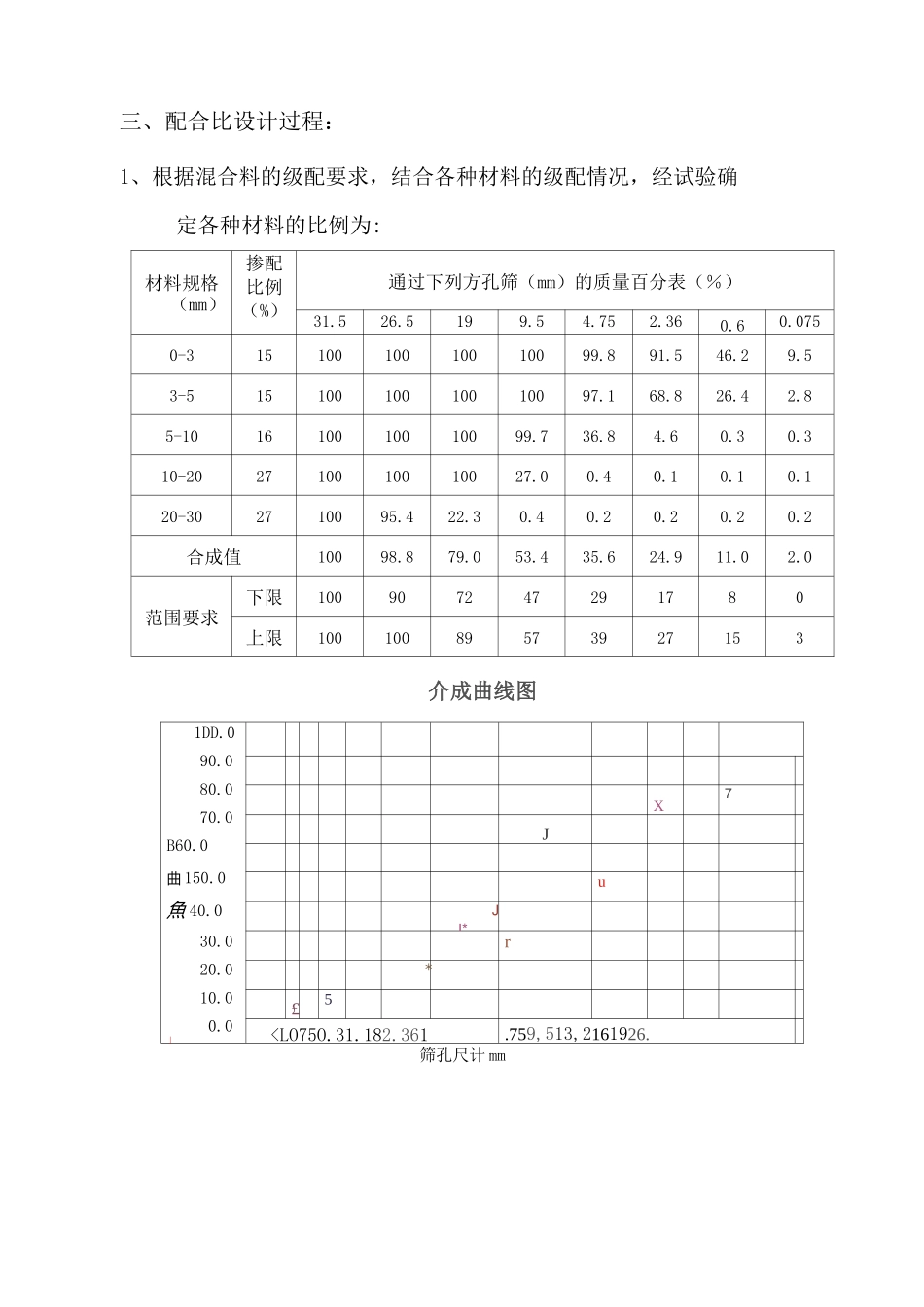

水泥稳定碎石底基层)配合比设计说明一、设计依据(1)、《公路工程集料试验规程》JTGE42-2005(2)、《公路工程无机结合料稳定材料试验规程》JTGE51-2009(3)、《公路路面基层施工技术细则》JTG/TF20-2015(4)、《公路工程质量检验评定标准》JTGF80/1-2004(5)、(6)、“关于《关于进一步明确路面材料规格的函》的回函”[2015年12月21日](7)、“关于《关于路面基层、底基层技术参数的函》的回函”[2015年12月10日]二、技术标准1、材料的技术要求(1)、碎石：采用产地夹江龙湾石料场的破碎砾石，压碎值不大于30%，针片状含量不大于20％。规格样品编号产地表观密度(g/cm?)针片状含量(%)小于0.075mm颗粒含量(%)压碎值(%)20-30mmYP-201512-CJL-001夹江龙湾2.7688.30.2/10-20mmYP-201512-CJL-002夹江龙湾2.7658.80.216.15-10mmYP-201512-CJL-003夹江龙湾2.7599.00.4/生产厂家样品编号比表面积(m2/Kg)初凝时间终凝时间安定性3天抗折强度(Mpa)3天抗压强度(Mpa)28天抗折强度(Mpa)28天抗压强度(Mpa)峨胜YP-201601-346305388合5.531.4&748.0水泥SNJ-001格(4)、水：饮用水。2、底基层混合料中集料颗粒组成(2)、细集料：产地夹江龙湾石料场，采用碎石加工过程中的石屑，水洗0.075mm通过率不大于15%，液限小于28%，塑性指数小于9%。规格样品编号产地小于0.075mm颗粒含量(%)表观密度(g/cm?)砂当量(%)塑性指数(％)液限(%)3-5mmYP-201512-XJL-001夹江龙湾2.52.754725210-3mmYP-201512-XJL-002夹江龙湾9.12.73374622(3)、水泥：采用峨胜水泥厂生产的P.042.5(缓凝)水泥，其初凝时间大于4h，终凝时间宜大于6h，且小于10h。底基层混合料中集料颗粒组成筛孔31.526.5199.54.752.360.60.075设计范围10090〜10072〜8947〜5729〜3917〜278〜150〜33、混合料技术要求类型设计强度压实度剂量材料分档底基层±2.5Mp±97%3.0%-4.0%5档三、配合比设计过程：1、根据混合料的级配要求，结合各种材料的级配情况，经试验确定各种材料的比例为:材料规格（mm）掺配比例（%）通过下列方孔筛（mm）的质量百分表（％）31.526.5199.54.752.360.60.0750-31510010010010099.891.546.29.53-51510010010010097.168.826.42.85-101610010010099.736.84.60.30.310-202710010010027.00.40.10.10.120-302710095.422.30.40.20.20.20.2合成值10098.879.053.435.624.911.02.0范围要求下限100907247291780上限10010089573927153介成曲线图1DD.090.080.070.0B60.0曲150.0魚40.030.020.010.00.0|X7JuJJ*r*£5
