冷热水系统用热塑性塑料管材和管件VIP免费

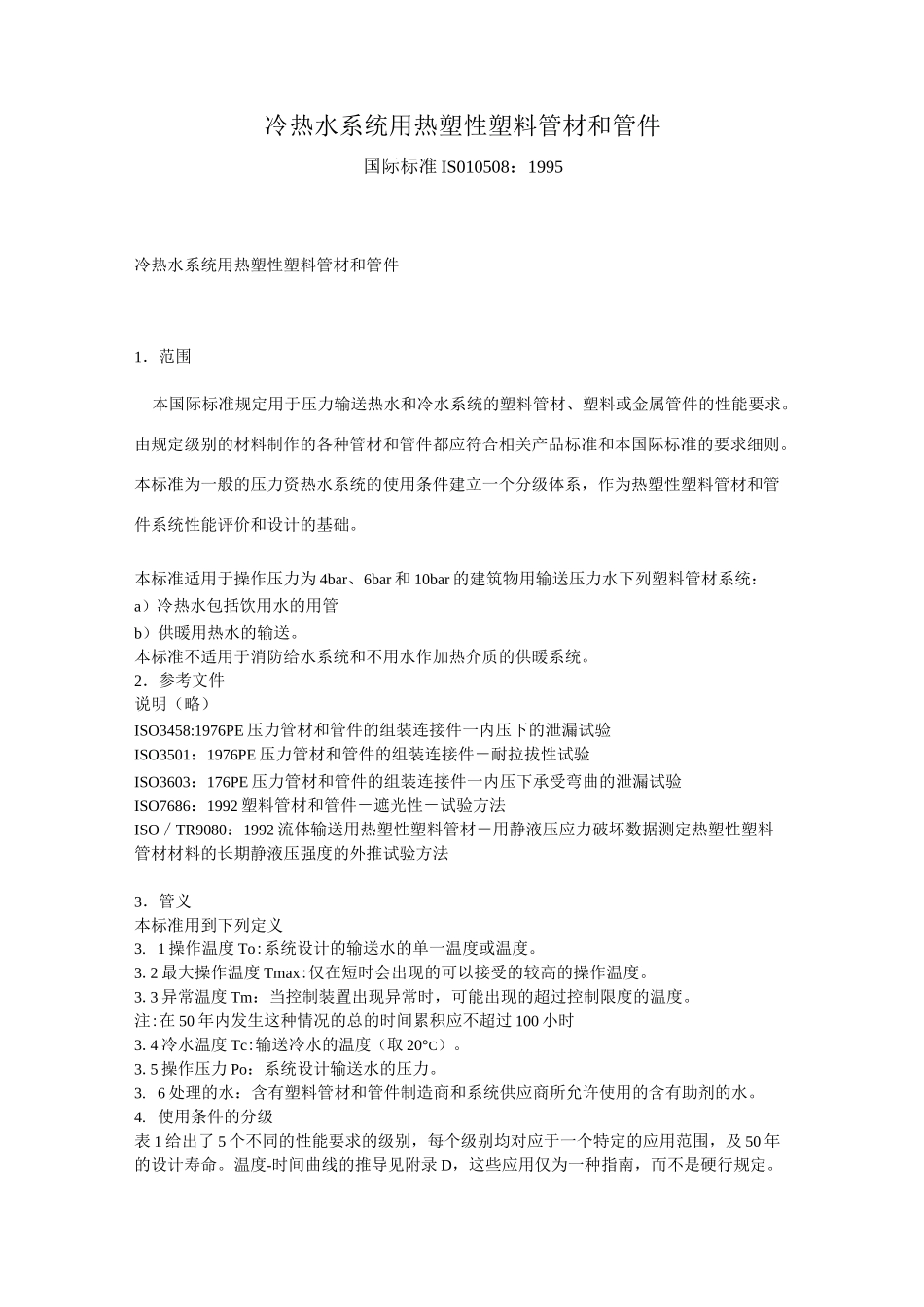

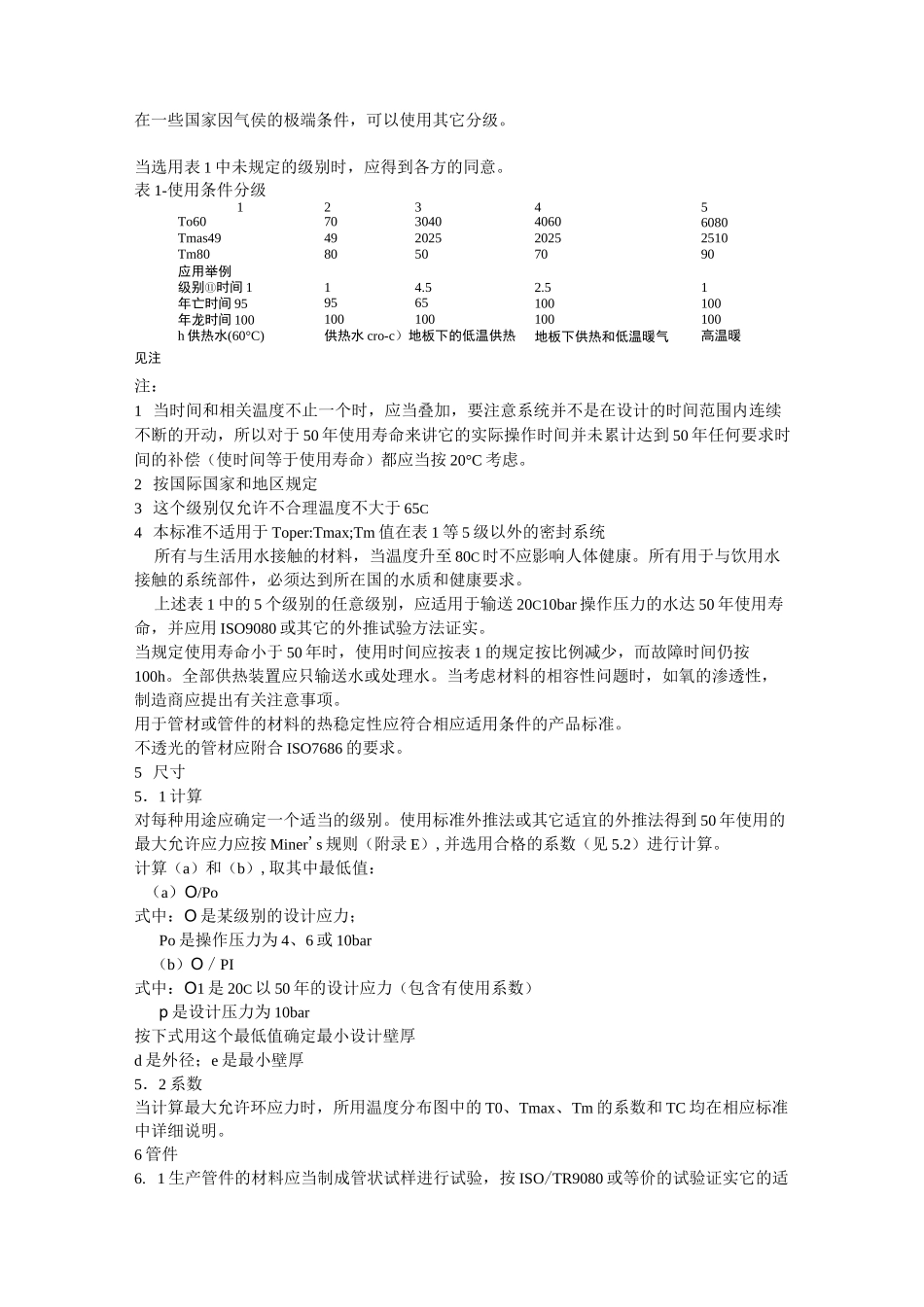

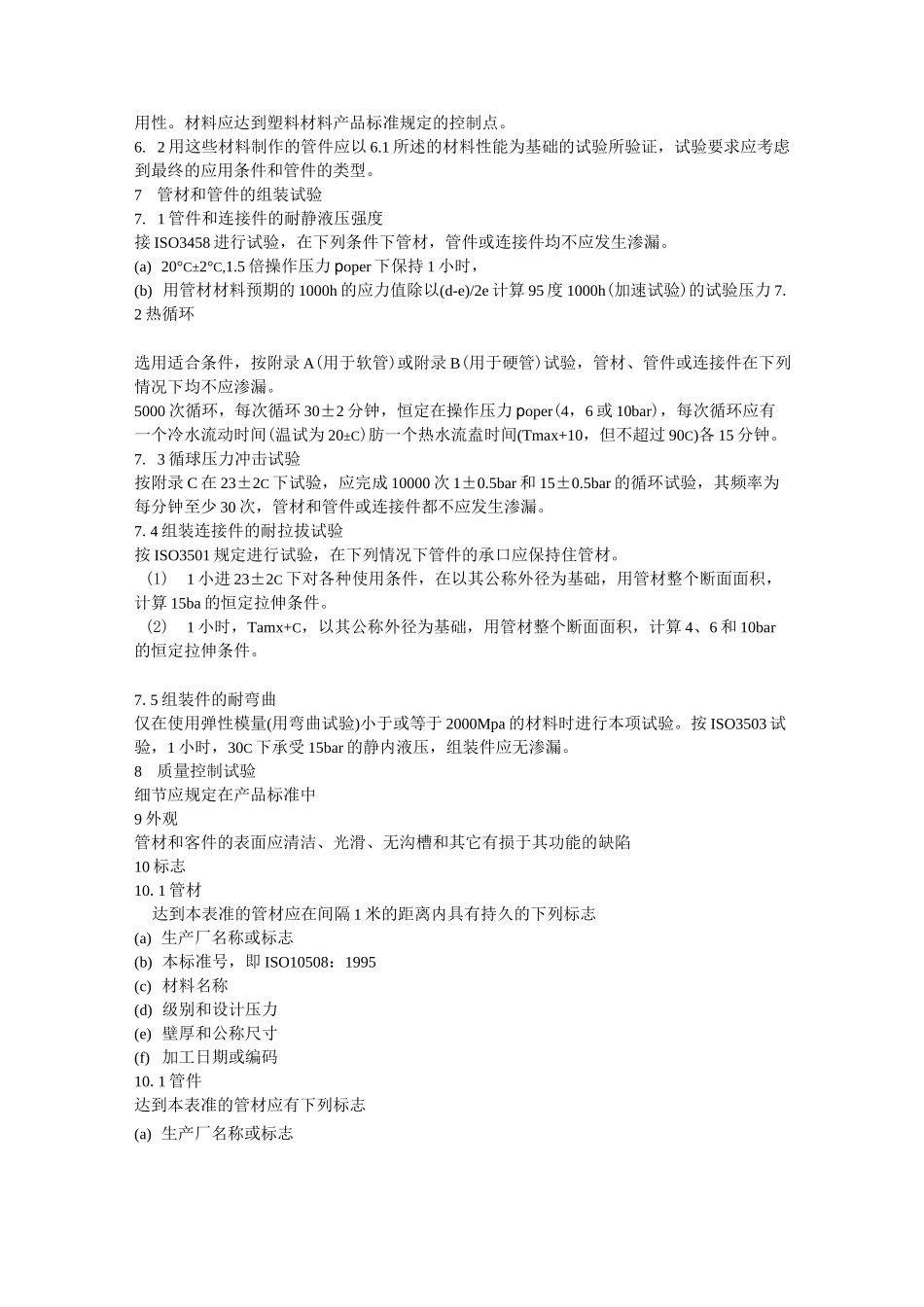

冷热水系统用热塑性塑料管材和管件国际标准IS010508：1995冷热水系统用热塑性塑料管材和管件1．范围本国际标准规定用于压力输送热水和冷水系统的塑料管材、塑料或金属管件的性能要求。由规定级别的材料制作的各种管材和管件都应符合相关产品标准和本国际标准的要求细则。本标准为一般的压力资热水系统的使用条件建立一个分级体系，作为热塑性塑料管材和管件系统性能评价和设计的基础。本标准适用于操作压力为4bar、6bar和10bar的建筑物用输送压力水下列塑料管材系统：a）冷热水包括饮用水的用管b）供暖用热水的输送。本标准不适用于消防给水系统和不用水作加热介质的供暖系统。2．参考文件说明（略）ISO3458:1976PE压力管材和管件的组装连接件一内压下的泄漏试验ISO3501：1976PE压力管材和管件的组装连接件－耐拉拔性试验ISO3603：176PE压力管材和管件的组装连接件一内压下承受弯曲的泄漏试验ISO7686：1992塑料管材和管件－遮光性－试验方法ISO／TR9080：1992流体输送用热塑性塑料管材－用静液压应力破坏数据测定热塑性塑料管材材料的长期静液压强度的外推试验方法3．管义本标准用到下列定义3.1操作温度To:系统设计的输送水的单一温度或温度。3.2最大操作温度Tmax:仅在短时会出现的可以接受的较高的操作温度。3.3异常温度Tm：当控制装置出现异常时，可能出现的超过控制限度的温度。注:在50年内发生这种情况的总的时间累积应不超过100小时3.4冷水温度Tc:输送冷水的温度（取20°C）。3.5操作压力Po：系统设计输送水的压力。3.6处理的水：含有塑料管材和管件制造商和系统供应商所允许使用的含有助剂的水。4.使用条件的分级表1给出了5个不同的性能要求的级别，每个级别均对应于一个特定的应用范围，及50年的设计寿命。温度-时间曲线的推导见附录D，这些应用仅为一种指南，而不是硬行规定。在一些国家因气侯的极端条件，可以使用其它分级。当选用表1中未规定的级别时，应得到各方的同意。表1-使用条件分级12345To6070304040606080Tmas4949202520252510Tm8080507090应用举例级别⑪时间114.52.51年亡时间959565100100年龙时间100100100100100h供热水(60°C)供热水cro-c）地板下的低温供热地板下供热和低温暖气高温暖气见注注：1当时间和相关温度不止一个时，应当叠加，要注意系统并不是在设计的时间范围内连续不断的开动，所以对于50年使用寿命来讲它的实际操作时间并未累计达到50年任何要求时间的补偿（使时间等于使用寿命）都应当按20°C考虑。2按国际国家和地区规定3这个级别仅允许不合理温度不大于65C4本标准不适用于Toper:Tmax;Tm值在表1等5级以外的密封系统所有与生活用水接触的材料，当温度升至80C时不应影响人体健康。所有用于与饮用水接触的系统部件，必须达到所在国的水质和健康要求。上述表1中的5个级别的任意级别，应适用于输送20C10bar操作压力的水达50年使用寿命，并应用ISO9080或其它的外推试验方法证实。当规定使用寿命小于50年时，使用时间应按表1的规定按比例减少，而故障时间仍按100h。全部供热装置应只输送水或处理水。当考虑材料的相容性问题时，如氧的渗透性，制造商应提出有关注意事项。用于管材或管件的材料的热稳定性应符合相应适用条件的产品标准。不透光的管材应附合ISO7686的要求。5尺寸5．1计算对每种用途应确定一个适当的级别。使用标准外推法或其它适宜的外推法得到50年使用的最大允许应力应按Miner's规则（附录E）,并选用合格的系数（见5.2）进行计算。计算（a）和（b）,取其中最低值：（a）O/Po式中：O是某级别的设计应力；Po是操作压力为4、6或10bar（b）O／PI式中：O1是20C以50年的设计应力（包含有使用系数）p是设计压力为10bar按下式用这个最低值确定最小设计壁厚d是外径；e是最小壁厚5．2系数当计算最大允许环应力时，所用温度分布图中的T0、Tmax、Tm的系数和TC均在相应标准中详细说明。6管件6.1生产管件的材料应当制成管状试样进行试验，按ISO/TR9080或等价的试验证实它的适用性。材料应达到塑料材料产品标准规定的控制点。6.2用这些材料制作的管件应以6.1所述的材料性能为基础的试验所验证，试验要求应考虑到最终的应用条件和管件的类型。7管材和...
