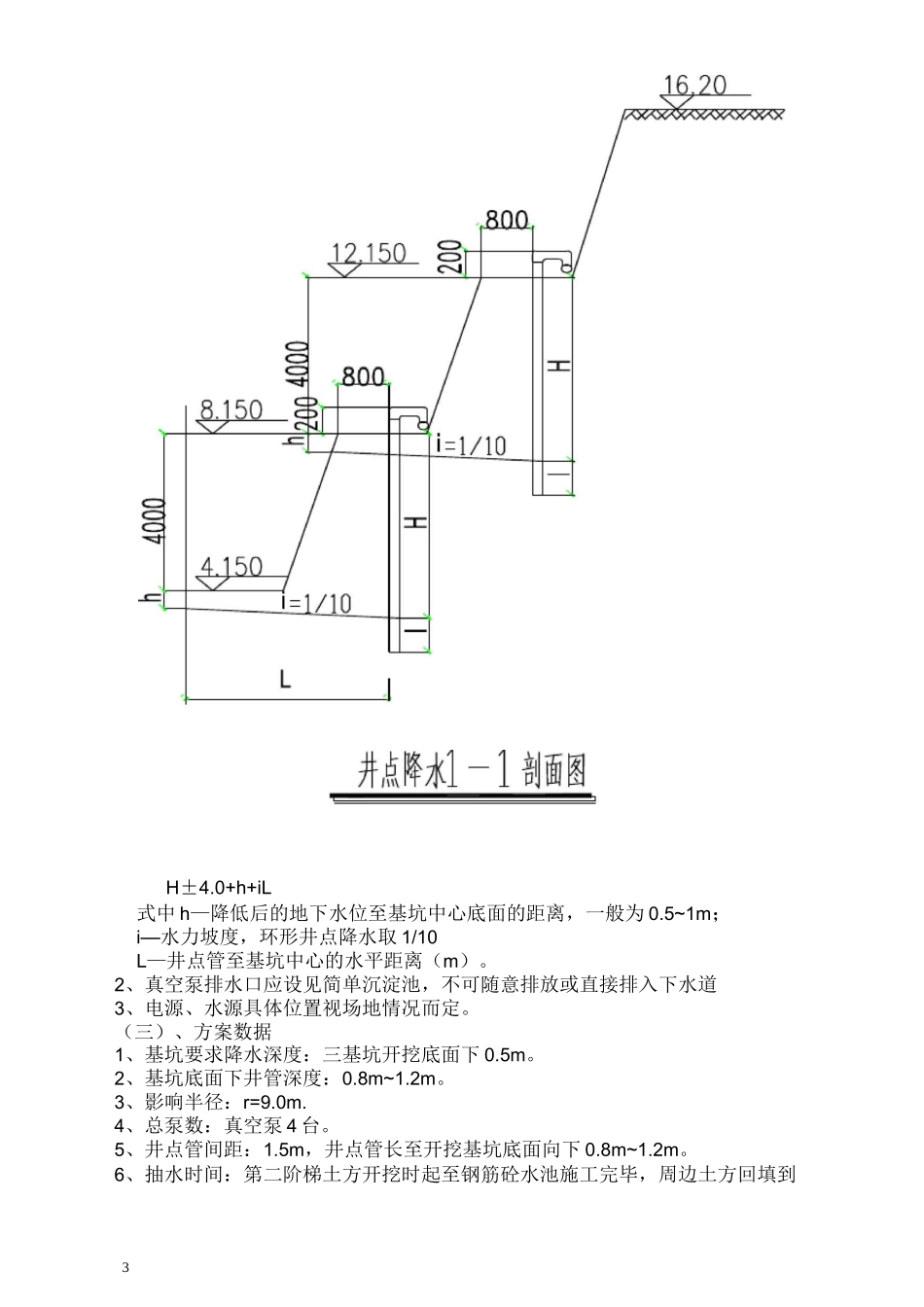

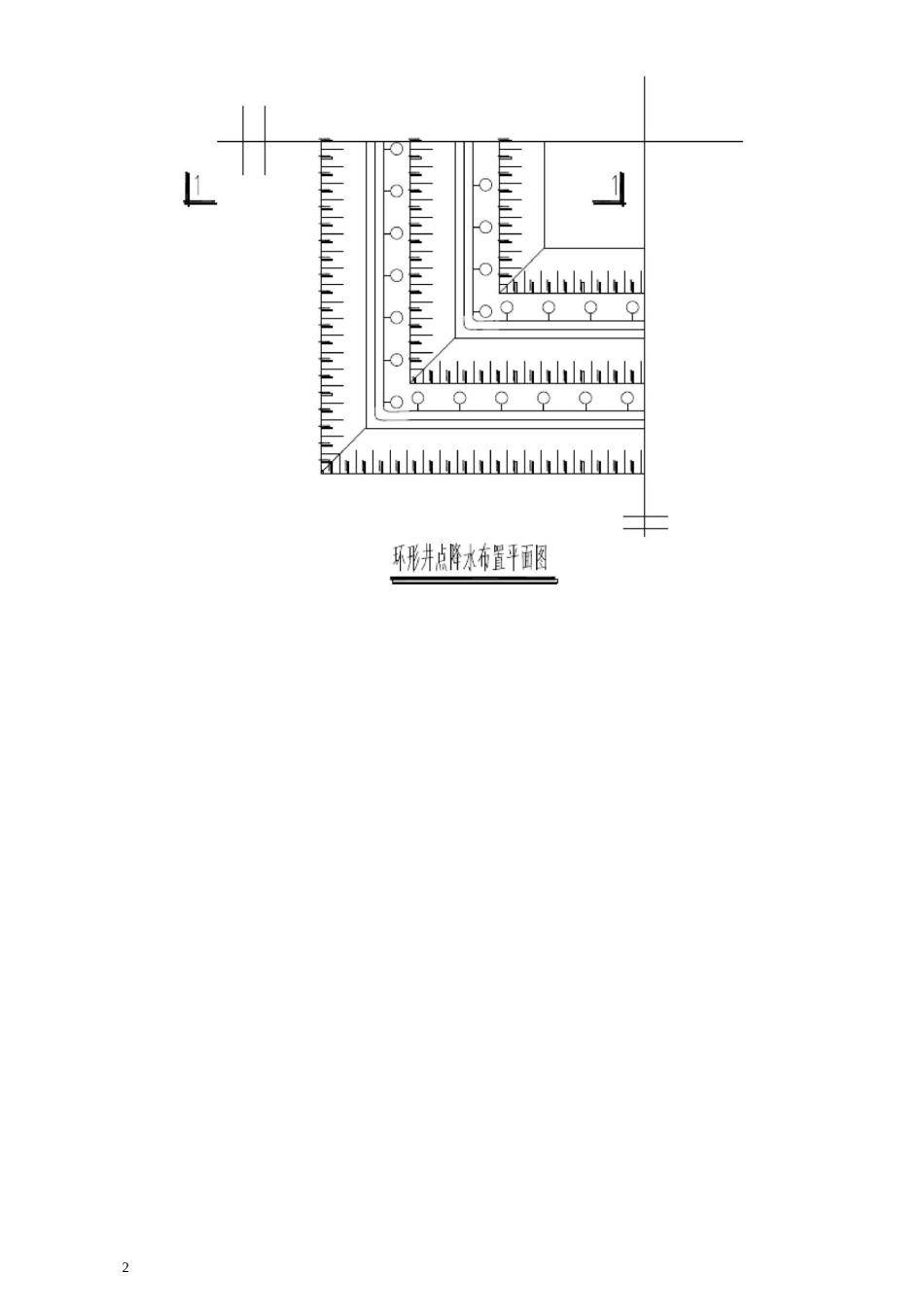

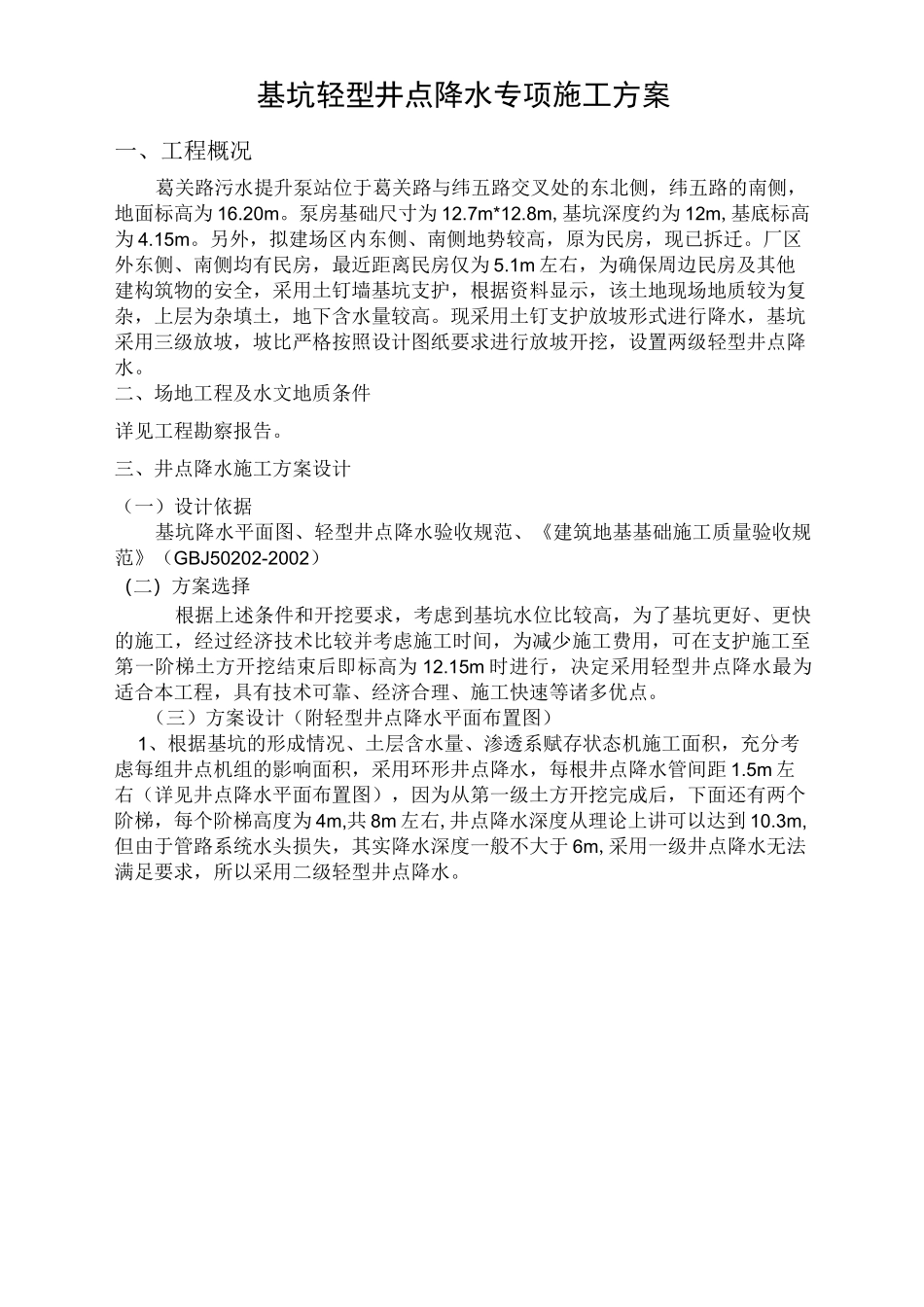

基坑轻型井点降水专项施工方案一、工程概况葛关路污水提升泵站位于葛关路与纬五路交叉处的东北侧，纬五路的南侧，地面标高为16.20m。泵房基础尺寸为12.7m*12.8m,基坑深度约为12m,基底标高为4.15m。另外，拟建场区内东侧、南侧地势较高，原为民房，现已拆迁。厂区外东侧、南侧均有民房，最近距离民房仅为5.1m左右，为确保周边民房及其他建构筑物的安全，采用土钉墙基坑支护，根据资料显示，该土地现场地质较为复杂，上层为杂填土，地下含水量较高。现采用土钉支护放坡形式进行降水，基坑采用三级放坡，坡比严格按照设计图纸要求进行放坡开挖，设置两级轻型井点降水。二、场地工程及水文地质条件详见工程勘察报告。三、井点降水施工方案设计（一）设计依据基坑降水平面图、轻型井点降水验收规范、《建筑地基基础施工质量验收规范》（GBJ50202-2002）（二）方案选择根据上述条件和开挖要求，考虑到基坑水位比较高，为了基坑更好、更快的施工，经过经济技术比较并考虑施工时间，为减少施工费用，可在支护施工至第一阶梯土方开挖结束后即标高为12.15m时进行，决定采用轻型井点降水最为适合本工程，具有技术可靠、经济合理、施工快速等诸多优点。（三）方案设计（附轻型井点降水平面布置图）1、根据基坑的形成情况、土层含水量、渗透系赋存状态机施工面积，充分考虑每组井点机组的影响面积，采用环形井点降水，每根井点降水管间距1.5m左右（详见井点降水平面布置图），因为从第一级土方开挖完成后，下面还有两个阶梯，每个阶梯高度为4m,共8m左右,井点降水深度从理论上讲可以达到10.3m,但由于管路系统水头损失，其实降水深度一般不大于6m,采用一级井点降水无法满足要求，所以采用二级轻型井点降水。23H±4.0+h+iL式中h—降低后的地下水位至基坑中心底面的距离，一般为0.5~1m；i—水力坡度，环形井点降水取1/10L—井点管至基坑中心的水平距离（m）。2、真空泵排水口应设见简单沉淀池，不可随意排放或直接排入下水道3、电源、水源具体位置视场地情况而定。（三）、方案数据1、基坑要求降水深度：三基坑开挖底面下0.5m。2、基坑底面下井管深度：0.8m~1.2m。3、影响半径：r=9.0m.4、总泵数：真空泵4台。5、井点管间距：1.5m，井点管长至开挖基坑底面向下0.8m~1.2m。6、抽水时间：第二阶梯土方开挖时起至钢筋砼水池施工完毕，周边土方回填到4位，上部荷载能满足抗浮力为止。7、最大用电量为：40KW。&井点降水钢管尺寸：48*3.5四、主要方案设备本基坑采用的轻型井点降水设备为JSJ-60型射流真空泵机组为目前市场上通用的井点降水设备。机组主要技术参数：1、最大抽吸深度：-9.6m。2、最大抬升咼度：+8.0m。3、最大真空度：-O.IMpa。4、适用真空度：-0.04~-0.08Mpa。5、最大排水量：60m3/h。6、离心泵电机场机功率7.5KW。五、施工准备（一）现场准备1、设备进场前详细进行现场勘查，了解场地情况及周边环境情况，以利施工。2、了解水源，电力位置及最大可用量，并将施工总用电量通知现场电工，配合其合理安排，现场临时用电的管线架设，落实安插电箱，以利安全用电。3、开挖沟槽，根据井点平面布置图所示，具体位置开挖1.5m左右沟槽，深度以见原土质为准。（二）主要设备检修设备提前1天进场，进场后选择场地堆放好，并做最后检修，确保设备完好投入使用。六、施工组织计划工程负责人全面负责组织施工人员、安排设备、施工质量、进度、安全生产等工作，并做好与其它协作单位的协调联络工作，确保工程安全、质量、进度。1、安装初期施工人员8人，其中配电工、机修各1人。2、设备正常出水后设值班人员2人，机修1人。3、工程结束时施工人员8人。4、根据设备能力及相关协作单位施工，井点管冲孔工期为3~5天，安装调试工期为1天（因不可抗力因素除外）。七、施工管理网络八、施工工艺流程放线定彳―钻机引孔―安装井点管、填砂砾滤料、上部填粘土密封铺设总管5用弯联管将井点管与总管连通安装抽水设备与总管连通安装集水箱和排水管P动真空泵排气再开动离心水泵抽―0量观测井中地下水位变化九、施工中的主要技术质量保证措施(1)测放井位应准确。(2)在插管过程中采用钻机成孔下井管.(3)井点管的埋设采用钻...
