钢结构压型钢板安装施工工艺VIP免费

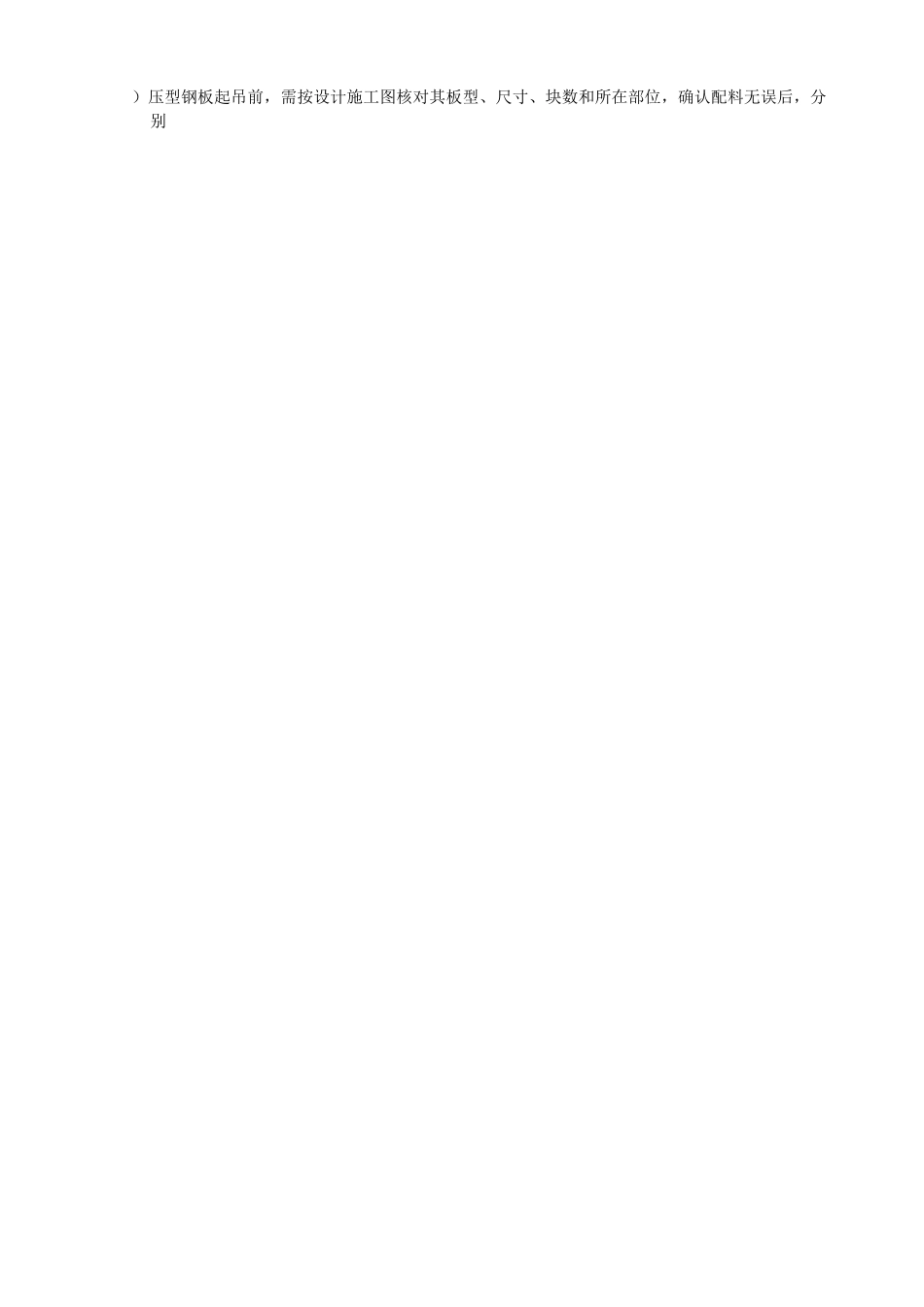

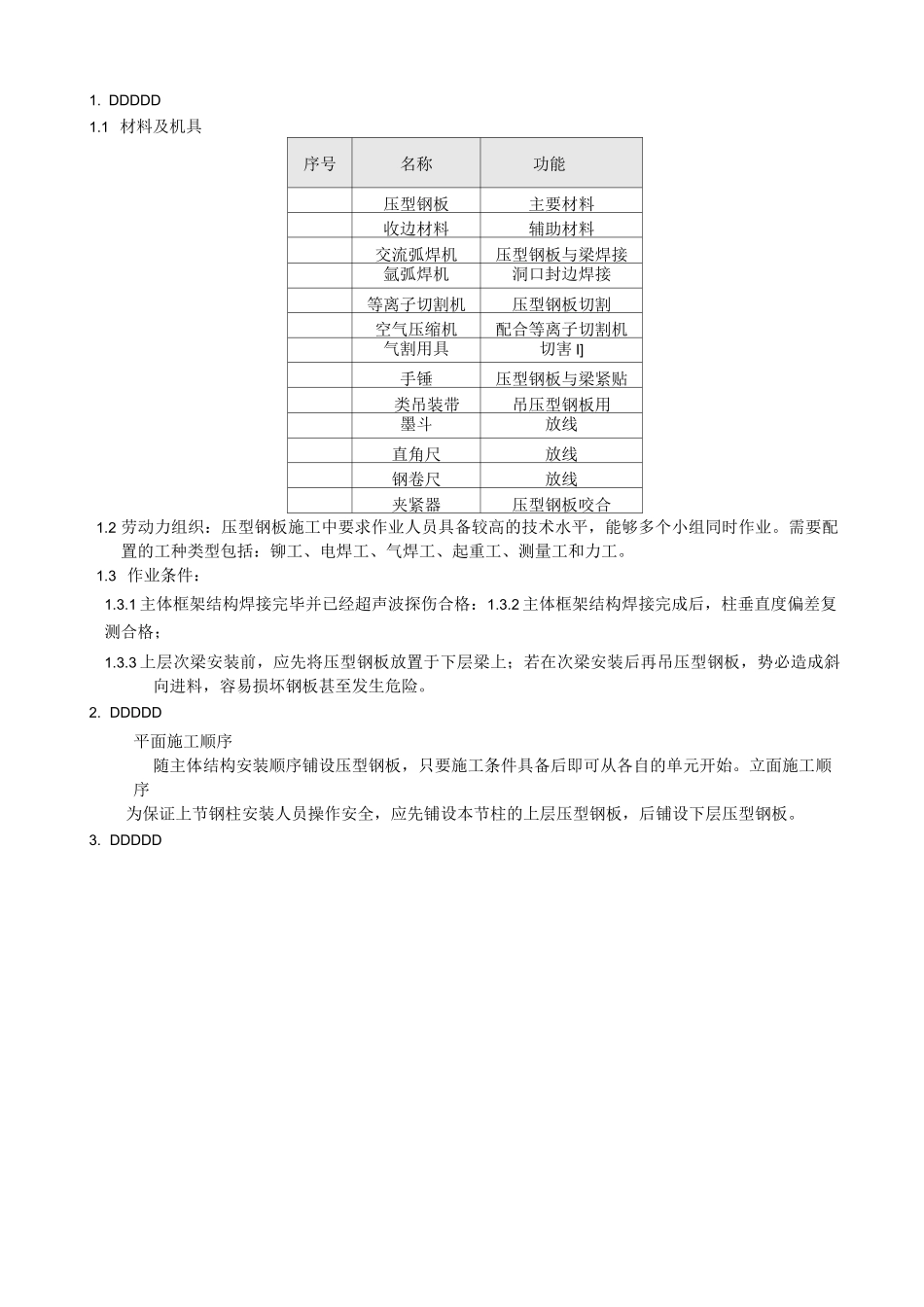

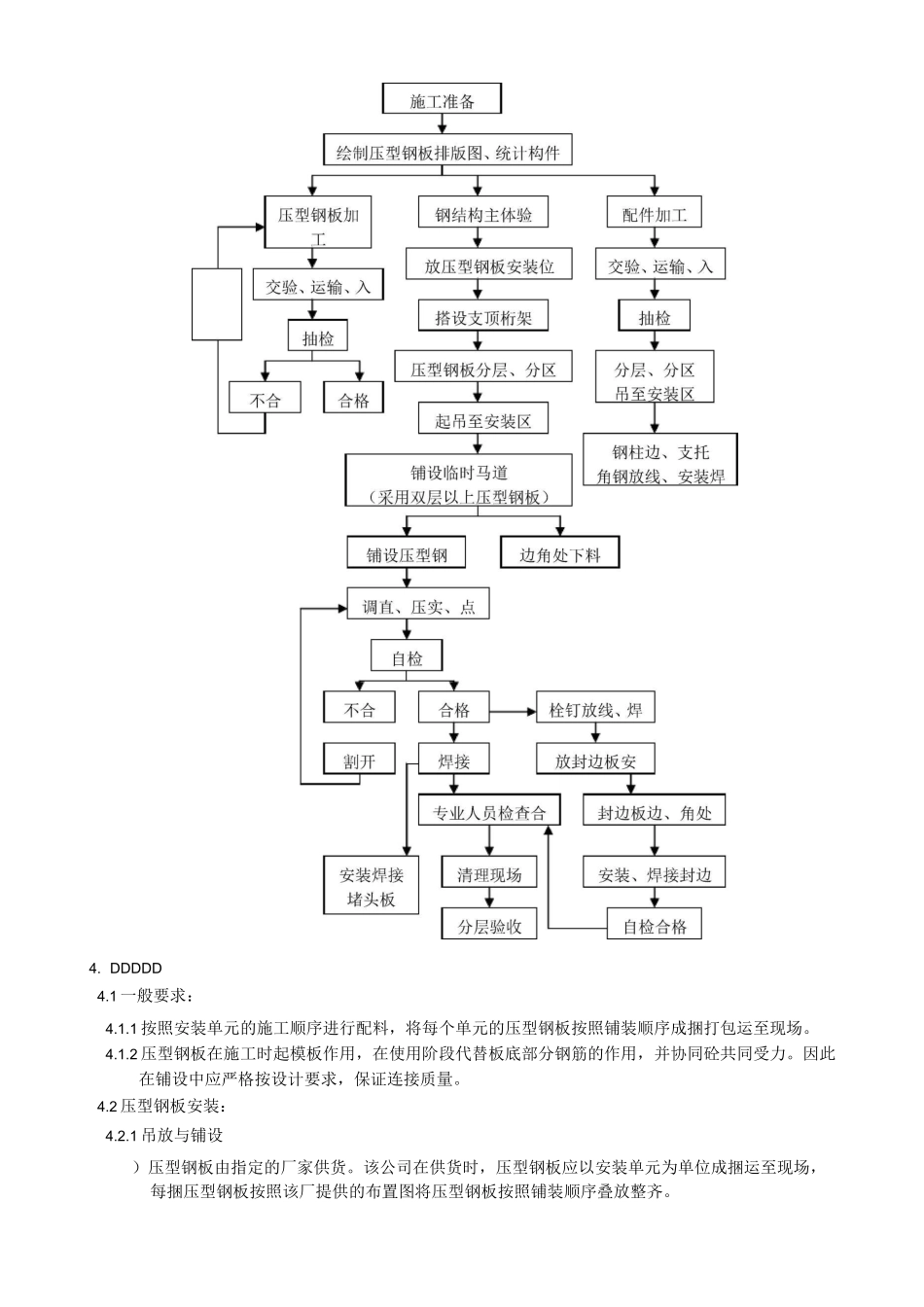

1.DDDDD1.1材料及机具序号名称功能压型钢板主要材料收边材料辅助材料交流弧焊机压型钢板与梁焊接氩弧焊机洞口封边焊接等离子切割机压型钢板切割空气压缩机配合等离子切割机气割用具切害I]手锤压型钢板与梁紧贴类吊装带吊压型钢板用墨斗放线直角尺放线钢卷尺放线夹紧器压型钢板咬合1.2劳动力组织：压型钢板施工中要求作业人员具备较高的技术水平，能够多个小组同时作业。需要配置的工种类型包括：铆工、电焊工、气焊工、起重工、测量工和力工。1.3作业条件：1.3.1主体框架结构焊接完毕并已经超声波探伤合格：1.3.2主体框架结构焊接完成后，柱垂直度偏差复测合格；1.3.3上层次梁安装前，应先将压型钢板放置于下层梁上；若在次梁安装后再吊压型钢板，势必造成斜向进料，容易损坏钢板甚至发生危险。2.DDDDD平面施工顺序随主体结构安装顺序铺设压型钢板，只要施工条件具备后即可从各自的单元开始。立面施工顺序为保证上节钢柱安装人员操作安全，应先铺设本节柱的上层压型钢板，后铺设下层压型钢板。3.DDDDD4.DDDDD4.1一般要求：4.1.1按照安装单元的施工顺序进行配料，将每个单元的压型钢板按照铺装顺序成捆打包运至现场。4.1.2压型钢板在施工时起模板作用，在使用阶段代替板底部分钢筋的作用，并协同砼共同受力。因此在铺设中应严格按设计要求，保证连接质量。4.2压型钢板安装：4.2.1吊放与铺设）压型钢板由指定的厂家供货。该公司在供货时，压型钢板应以安装单元为单位成捆运至现场，每捆压型钢板按照该厂提供的布置图将压型钢板按照铺装顺序叠放整齐。）压型钢板起吊前，需按设计施工图核对其板型、尺寸、块数和所在部位，确认配料无误后，分别随主体结构安装顺序和进度，吊运到各施工节间成叠堆放。堆放应成条分散。压型板在吊放于梁上时应以缓慢速度下放，切忌粗暴的吊放动作。3)无外包装的压型钢板，装卸时应采用吊具。严禁直接使用钢丝绳捆绑起吊。起吊要平稳，不能有倾斜现象，以防滑落伤人。)为保护压型钢板在吊运时不变形，应使用软吊索或在钢丝绳与板接触的转角处加胶皮或钢板下使用垫木，但必须捆绑牢固。谨防垫木滑移，压型钢板倾斜滑落伤人。5)压型钢板成捆堆置，应横跨多根钢梁，单跨置于两根梁之间时，应注意两端支承宽度，避免倾倒而造成坠落事故。)安装压型钢板前，应在梁上标出压型钢板铺放的位置线。铺放压型钢板时，相邻两排压型钢板端头的波形槽口应对准。板吊装就位后，先从钢梁己弹出的起铺线开始，沿铺设方向单块就位，到控制线后应适当调整板缝。)压型钢板起吊示意图：)刮风速三时禁止施工，己拆开的压型钢板应重新捆扎，否则，压型钢板很可能被大风刮起，造成安全事故或损坏压型钢板。4.2.2固定：1)压型钢板在定位后应立即以焊接方式固定于结构杆件上，钢承板侧向与钢梁搭接处，或钢承板与钢承板侧向搭接处，均须在跨间或0间距取小值即需有一处侧接固定采用焊接或嵌扣夹；详见图压型钢板固定及堵头板施工大样。)任何未固定的压型钢板可能会被大风刮起或滑落而造成事故。软吊//L/L/成捆压型钢板2度长接搭4.2.3焊接：）每一片压型钢板两侧沟底均需以直径的熔焊与钢梁固定，焊点的平均最大间距为公分。焊接材料应得穿透压型钢板并与钢梁材料有良好的熔接。如果采用穿透式栓钉直接透过压型钢板植焊于钢梁上，则栓钉可以取代上述的部分焊点数量；但压型钢板铺设定位后，仍应按上述原则被固定，唯熔焊直径可以改为以上。）与钢梁的焊接不仅包括压型钢板两端头的支承钢梁，还包括跨间的次梁；）如果栓钉的焊接电流过大，造成压型钢板烧穿而松脱，应在栓钉旁边补充焊点。4.2.4压型钢板收边做法：）当压型钢板临边梁或铺设不连续时：当压型钢板临边梁或铺设不连续时））板连续铺设跨梁时：J-]■剖面-压型钢板梁上收边施工大样当压型钢板连续铺设跨梁时）4.2.5现场切割：压型钢板收边大样沟肋方向-1)工地现场所需压型钢板的切割工作，如斜边、切角、超长、留孔等，均应使用等离子切割机，避免破坏钢板表面镀层处理。如使用氧气乙炔切割，则应于切割口边缘涂上富锌粉防锈漆，以免锈蚀；2)在压型钢板定位后弹出切割线，沿线切割。切割线的位置应详参照楼板留洞图和布置图...
