钢结构安装的允许偏差VIP免费

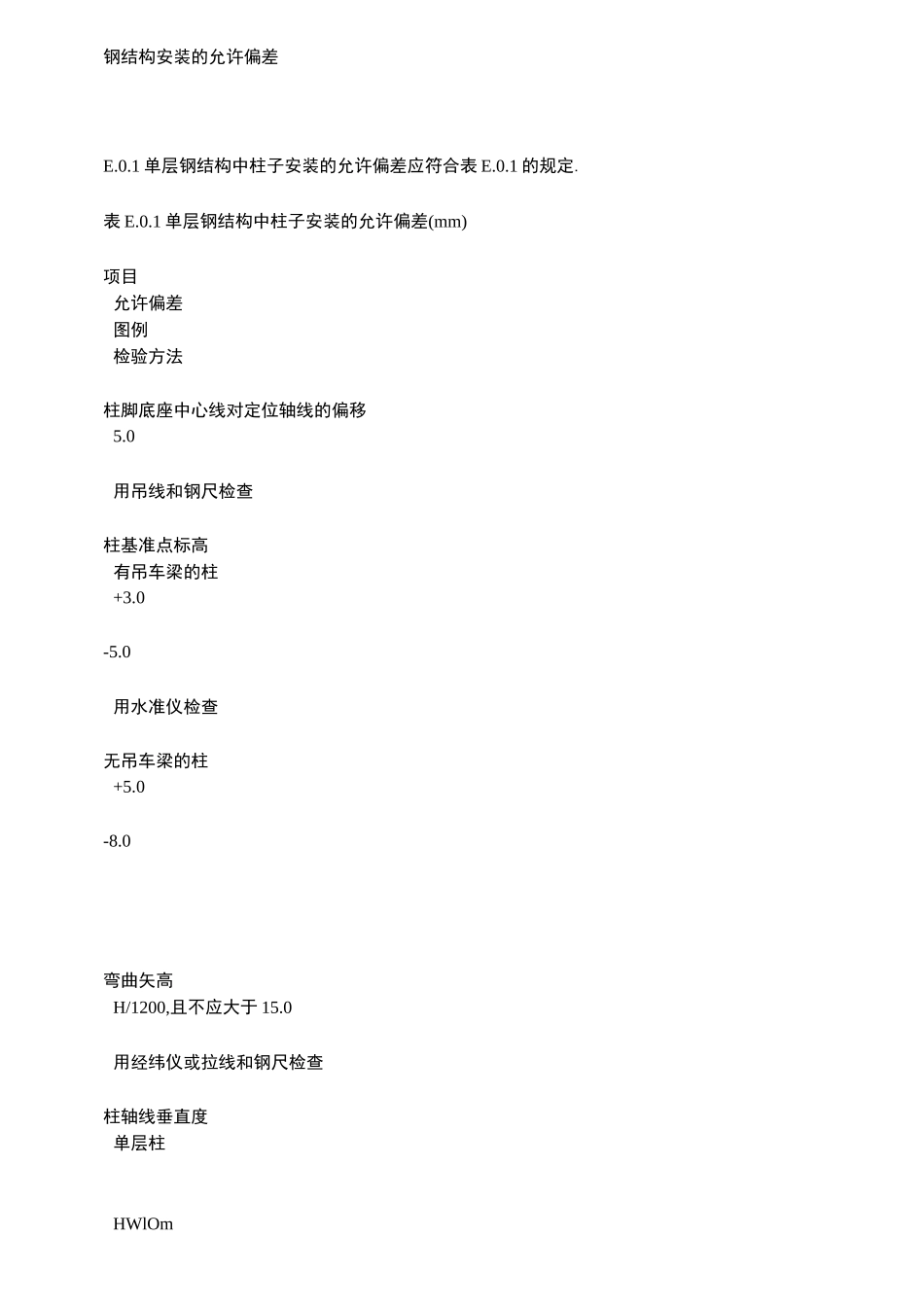

钢结构安装的允许偏差_第1页
1/7

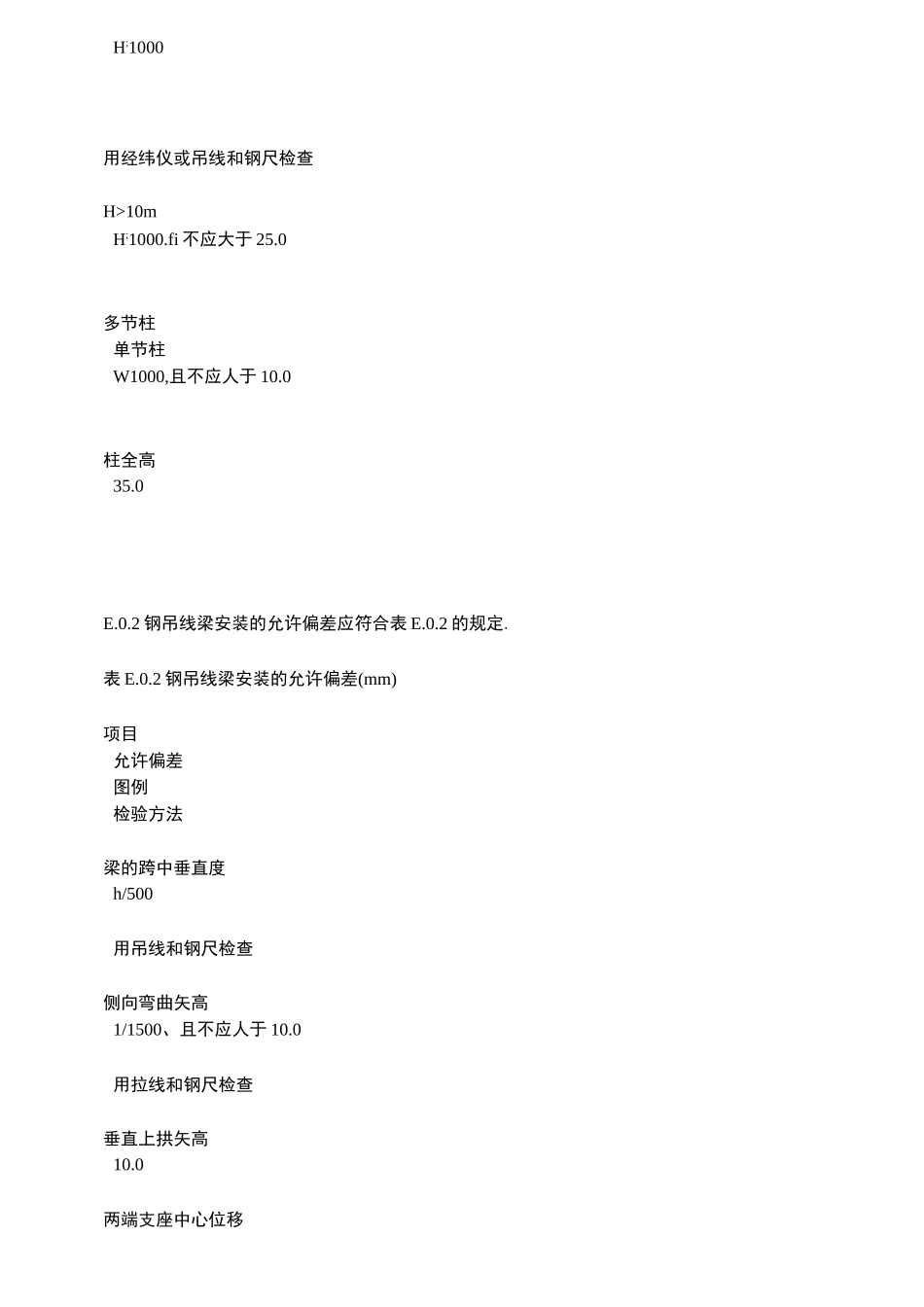

钢结构安装的允许偏差_第2页
2/7

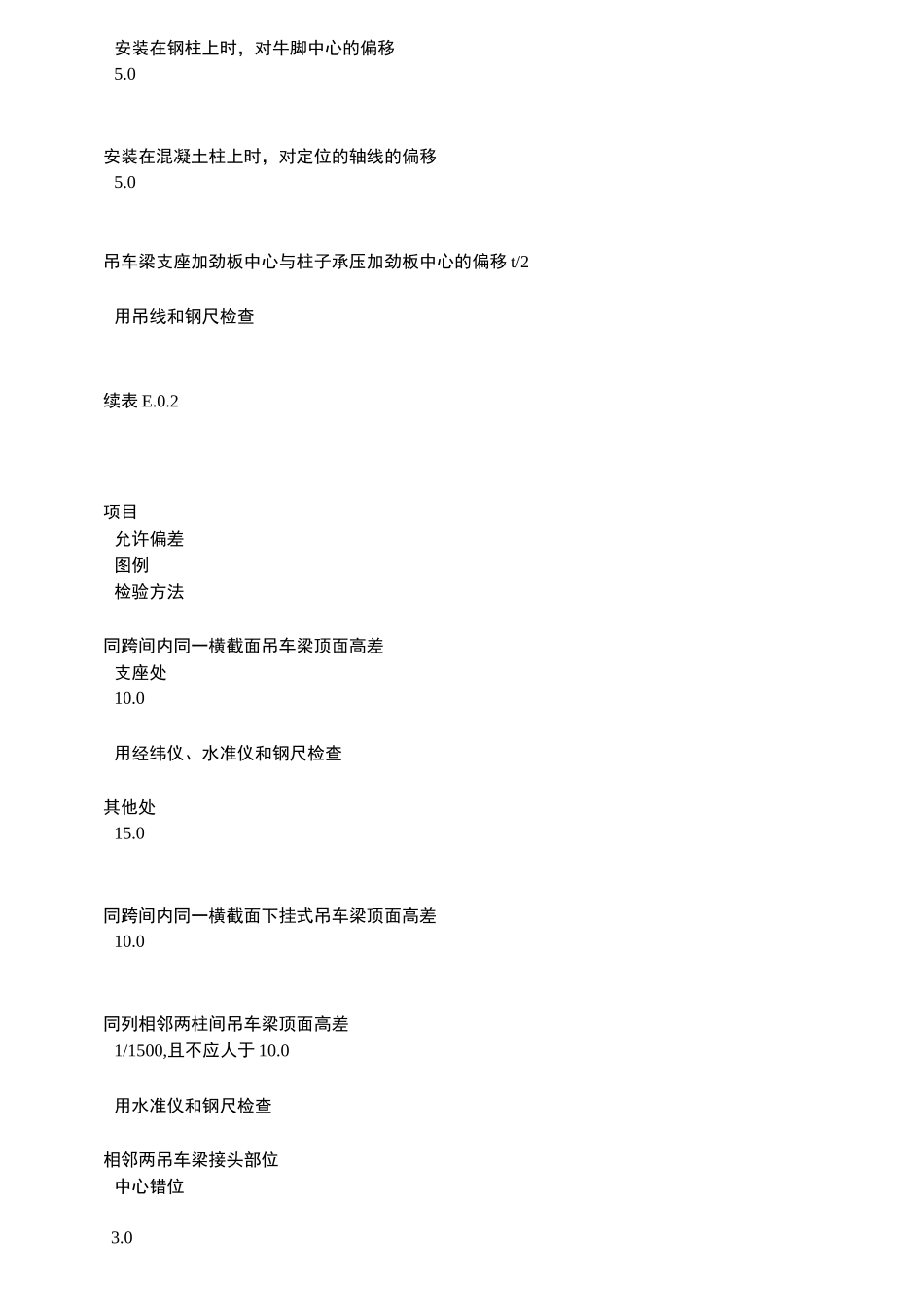

钢结构安装的允许偏差_第3页
3/7
钢结构安装的允许偏差E.0.1单层钢结构中柱子安装的允许偏差应符合表E.0.1的规定.表E.0.1单层钢结构中柱子安装的允许偏差(mm)项目允许偏差图例检验方法柱脚底座中心线对定位轴线的偏移5.0用吊线和钢尺检查柱基准点标高有吊车梁的柱+3.0-5.0用水准仪检查无吊车梁的柱+5.0-8.0弯曲矢高H/1200,且不应大于15.0用经纬仪或拉线和钢尺检查柱轴线垂直度单层柱HWlOmH;1000用经纬仪或吊线和钢尺检查H>10mH;1000.fi不应大于25.0多节柱单节柱W1000,且不应人于10.0柱全高35.0E.0.2钢吊线梁安装的允许偏差应符合表E.0.2的规定.表E.0.2钢吊线梁安装的允许偏差(mm)项目允许偏差图例检验方法梁的跨中垂直度h/500用吊线和钢尺检查侧向弯曲矢高1/1500、且不应人于10.0用拉线和钢尺检查垂直上拱矢高10.0两端支座中心位移安装在钢柱上时,对牛脚中心的偏移5.0安装在混凝土柱上时,对定位的轴线的偏移5.0吊车梁支座加劲板中心与柱子承压加劲板中心的偏移t/2用吊线和钢尺检查续表E.0.2项目允许偏差图例检验方法同跨间内同一横截面吊车梁顶面高差支座处10.0用经纬仪、水准仪和钢尺检查其他处15.0同跨间内同一横截面下挂式吊车梁顶面高差10.0同列相邻两柱间吊车梁顶面高差1/1500,且不应人于10.0用水准仪和钢尺检查相邻两吊车梁接头部位中心错位3.0用钢尺检查上承式顶高差1.0卜承式底面高差1.0同跨间任一截面的吊车梁中心跨距±10.0用经纬仪和光电测距仪检查:跨度小时,可用钢尺检查轨道中心地吊车梁腹板轴线的偏移说用吊线和钢尺检查E.0.3墙架、檀条等次要构件安装的允许偏差应符合表E.0.3的规定。表E.0.3墙架、檀条等次要构件安装的允许偏差(mm)项目允许偏差检验方法墙架立柱中心线对定位轴线的偏移10.0用钢尺方法垂直度H'1000,且不应人于10.0用经纬仪或吊线和钢尺检查弯曲矢高H'1000,且不应人于15.0用经纬仪或吊线和钢尺检查抗风桁架的垂直度h/250,且不应大于15.0用吊线和钢尺检查標条、墙梁的间距±5.0用钢尺检查梯条的弯曲矢高L/750,且不应大于12.0用拉线和钢尺检查墙梁弯曲矢高用拉线和钢尺检查注:1H为墙架立柱的高度;2h为抗风桁架的高度;3L为楝条或墙梁的长度。E.0.4钢平台、钢梯和防护栏杆安装的允许偏差应符合表E.0.4的规定。表E.0.4钢平台、钢梯和防护栏杆安装的允许偏差(mm)项目允许偏差检验方法平台高度±15.0用水准仪检查平台梁水平度VI000,且不应大于20.0用水准仪检查平台支柱垂直度H/1000,且不应大于15.0用经纬仪或吊线和钢尺检查承重平台梁侧向弯曲V1000,且不应人于10.0用拉线和钢尺检查承重平台梁侧垂直度h/1000,且不应大于10.0用吊线和钢尺检查直梯垂直度1/250,且不应大于15.0用吊线和钢尺检查栏杆高度±15.0用钢尺检查栏杆立柱间距±15.0用钢尺检查E.0.5多层及高层钢结构中构件安装的允许偏差应符合表E.0.5的规定。表E.0.5多层及高层钢结构中构件安装的允许偏差应(mm)项目允许偏差图例检验方法上、卜柱连接处的错3.0用钢尺检查同一层柱的各柱顶高度差5.0用水准仪检查同一根梁两端顶面的高差VI000,且不应人于10.0用水准仪检查主梁与次梁表面的高差±2.0用直尺和钢尺检查压型金属板在钢梁上相邻列的错位15.00用直尺和钢尺检查表E.0.6多层及高层钢结构主体结构总高度的允许偏差应符合表表E.0.6的规定。表E.0.6多层及高层钢结构主体结构总高度的允许偏差(mm)项目允许偏差图例用相对标高度控制安装用设计标高控制安装注:1为每节柱子长度的制造允许偏差;2为每节柱子长度受荷载后的压缩值;3为每节柱子接头焊缝的收缩值。
