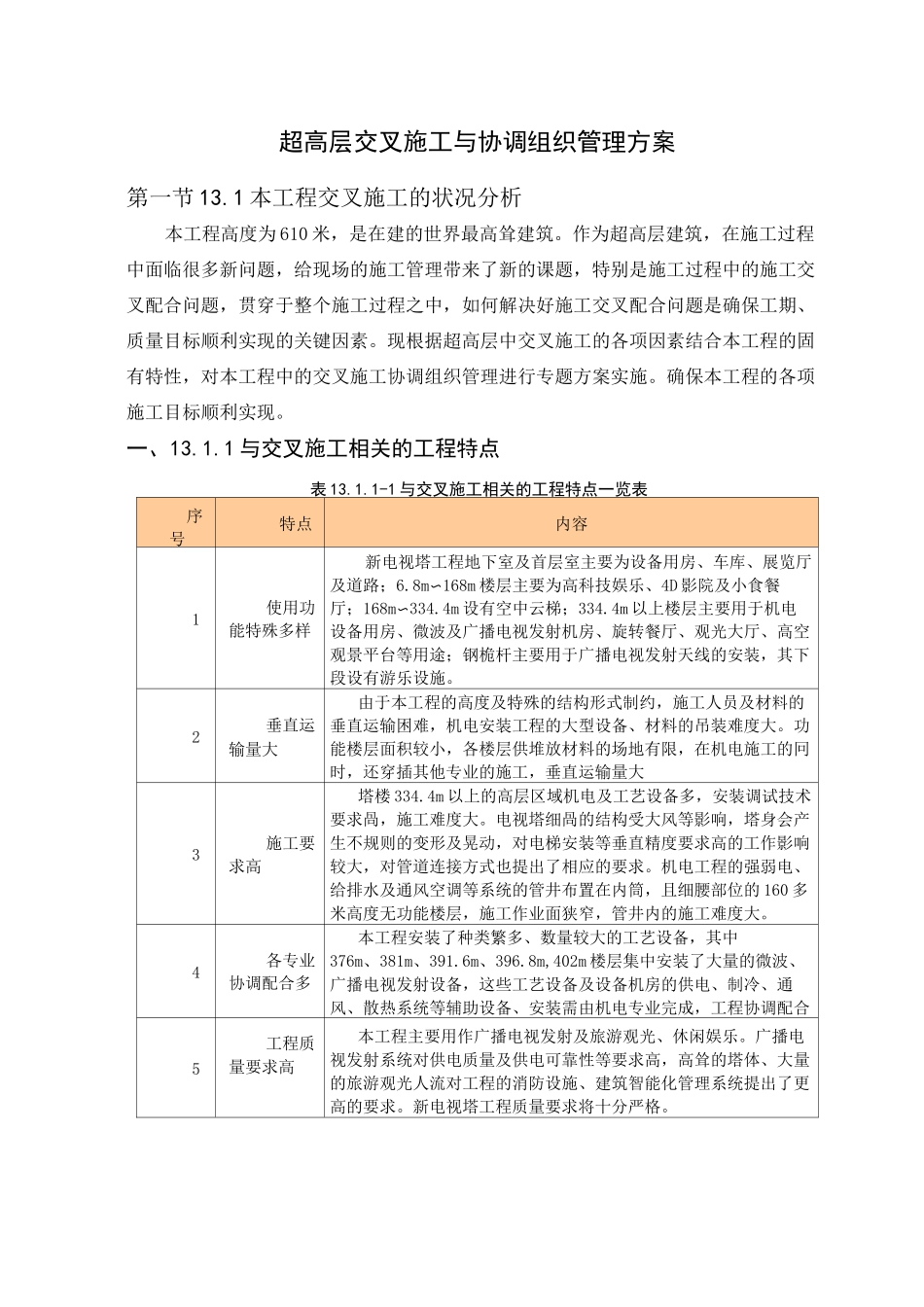

超高层交叉施工与协调组织管理方案第一节13.1本工程交叉施工的状况分析本工程高度为610米，是在建的世界最高耸建筑。作为超高层建筑，在施工过程中面临很多新问题，给现场的施工管理带来了新的课题，特别是施工过程中的施工交叉配合问题，贯穿于整个施工过程之中，如何解决好施工交叉配合问题是确保工期、质量目标顺利实现的关键因素。现根据超高层中交叉施工的各项因素结合本工程的固有特性，对本工程中的交叉施工协调组织管理进行专题方案实施。确保本工程的各项施工目标顺利实现。一、13.1.1与交叉施工相关的工程特点表13.1.1-1与交叉施工相关的工程特点一览表序号特点内容1使用功能特殊多样新电视塔工程地下室及首层室主要为设备用房、车库、展览厅及道路；6.8m〜168m楼层主要为高科技娱乐、4D影院及小食餐厅；168m〜334.4m设有空中云梯；334.4m以上楼层主要用于机电设备用房、微波及广播电视发射机房、旋转餐厅、观光大厅、高空观景平台等用途；钢桅杆主要用于广播电视发射天线的安装，其下段设有游乐设施。2垂直运输量大由于本工程的高度及特殊的结构形式制约，施工人员及材料的垂直运输困难，机电安装工程的大型设备、材料的吊装难度大。功能楼层面积较小，各楼层供堆放材料的场地有限，在机电施工的冋时，还穿插其他专业的施工，垂直运输量大3施工要求高塔楼334.4m以上的高层区域机电及工艺设备多，安装调试技术要求咼，施工难度大。电视塔细咼的结构受大风等影响，塔身会产生不规则的变形及晃动，对电梯安装等垂直精度要求高的工作影响较大，对管道连接方式也提出了相应的要求。机电工程的强弱电、给排水及通风空调等系统的管井布置在内筒，且细腰部位的160多米高度无功能楼层，施工作业面狭窄，管井内的施工难度大。4各专业协调配合多本工程安装了种类繁多、数量较大的工艺设备，其中376m、381m、391.6m、396.8m,402m楼层集中安装了大量的微波、广播电视发射设备，这些工艺设备及设备机房的供电、制冷、通风、散热系统等辅助设备、安装需由机电专业完成，工程协调配合5工程质量要求高本工程主要用作广播电视发射及旅游观光、休闲娱乐。广播电视发射系统对供电质量及供电可靠性等要求高，高耸的塔体、大量的旅游观光人流对工程的消防设施、建筑智能化管理系统提出了更高的要求。新电视塔工程质量要求将十分严格。序号特点内容6安全、成品保护措施要求高本工程的落物影响面大，且防护困难，冋时施工过程中要进行大量的临边作业、高空作业，不安全因素多，工程的安全管理工作将是决定工程施工能否顺利进行的关键。机电安装各专业之间配合衔接施工，高空作业。机电工程施工时，多专业、多工种交叉作业，给成品保护工作带来较大困难。二、13.1.2交叉施工主要内容表13.1.2-1交叉施工主要内容表序号主要方面、阶段、部位内容主要相关方1施工准备阶段组织资源进场，现场场地交接，监理、设计施工交底，与政府职能部门对接报验备案，与各机电专业进行对接交底。业主、监理、施工总承包、设计、政府职能部门、机电总承包、各机电2深化设计阶段进行机电管线综合平衡设计，特别应注明各专业各系统之间相互父叉施工作业的内容和相互之间的关系，各工序之间的相互搭接的关系应特别注明，确保各专业之间在施工过程中的交叉配合作业面在深化设计阶段体现出来。业主、监理、设计、施工总承包、机电总承包、各机电分包3预留、预埋在配合施工中，施工人员必须随工程进度密切配合结构、建筑专业作好预留工作。塔体内筒预留预埋极为关键，应有特别的保证措施，绝不能遗漏、偏位或堵塞。在楼板、梁、墙上预留孔洞和预埋件时应按设计图纸测量管道及设备的位置、标高尺寸，并标明业主、土建、结构专业、监理、设计、施工总承包、机电总承包、各机电4设备材料垂直运输本工程为超高层的建筑，机电安装施工中大量的设备和材料需要垂直运输到各施工层，如何进行各种设备材料的有序垂直运输是保证机电工程工期进展的关键环节。业主、监理、施工总承包、机电总承包、各机电分包5竖井安装由于本工程的结构形式为中间混凝土核心筒和外框架钢结构，除地下室部分机电安装的施工场地比较开阔夕卜，地上部分的...
