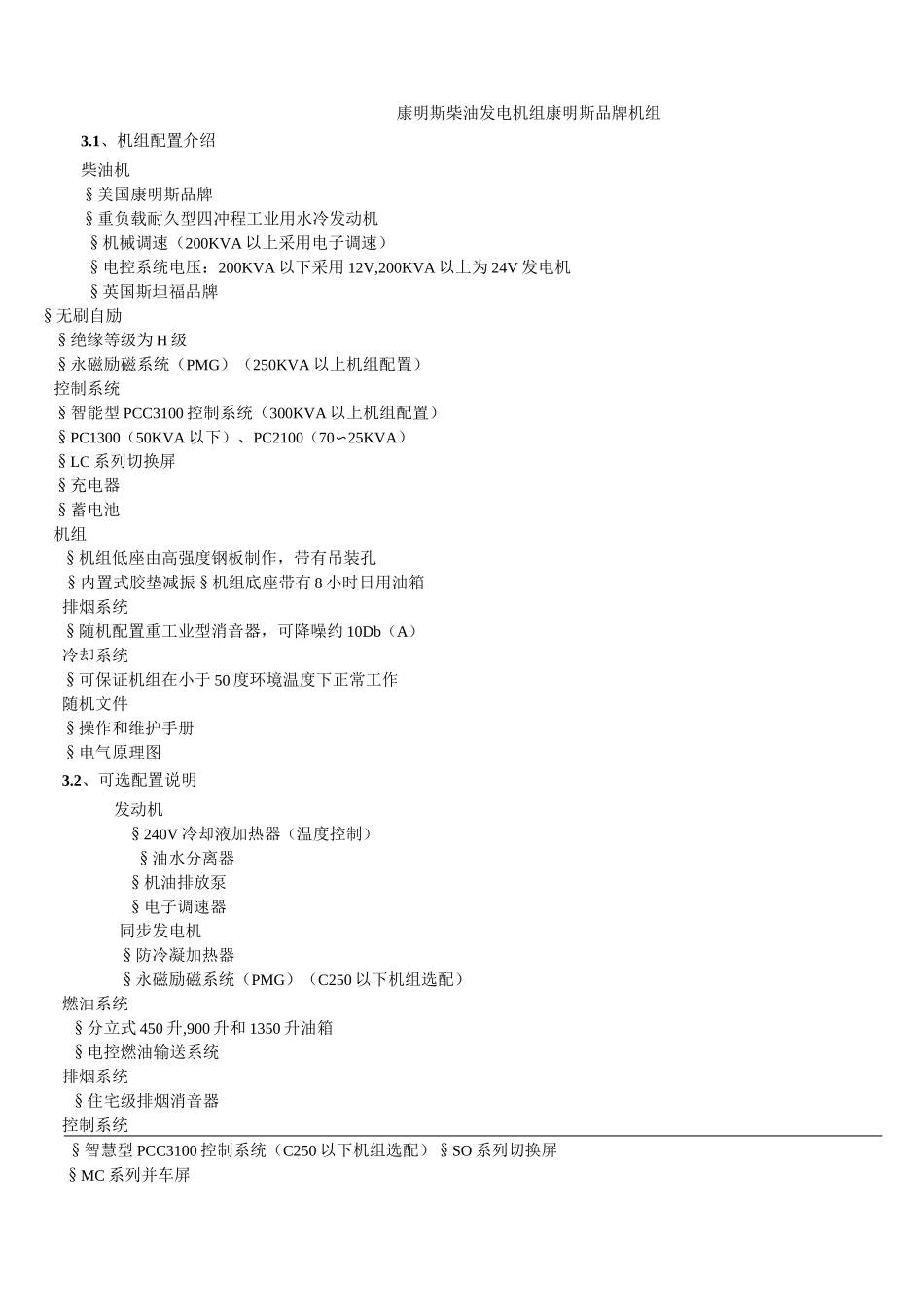

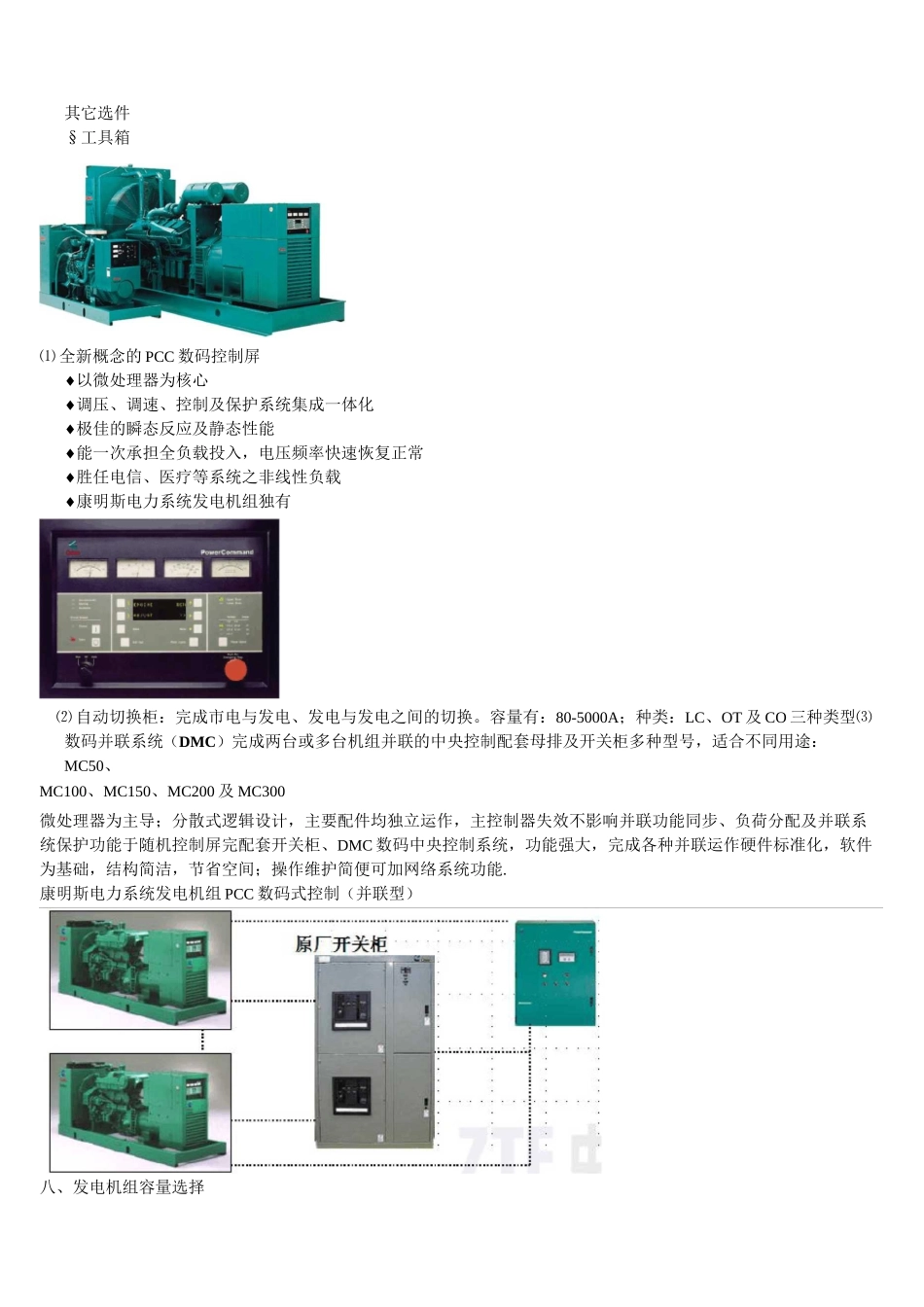

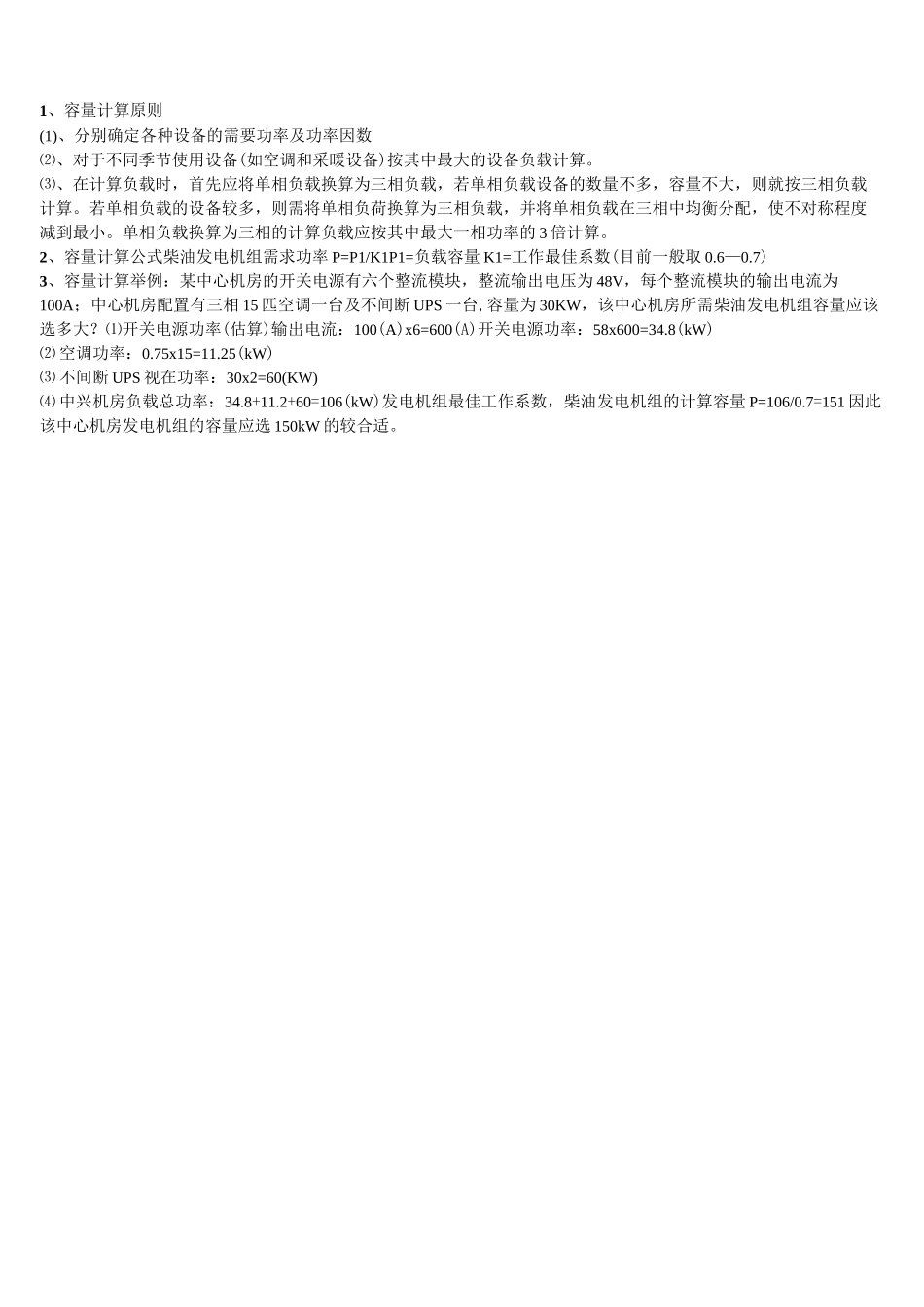

康明斯柴油发电机组康明斯品牌机组3.1、机组配置介绍柴油机§美国康明斯品牌§重负载耐久型四冲程工业用水冷发动机§机械调速（200KVA以上采用电子调速）§电控系统电压：200KVA以下采用12V,200KVA以上为24V发电机§英国斯坦福品牌§无刷自励§绝缘等级为H级§永磁励磁系统（PMG）（250KVA以上机组配置）控制系统§智能型PCC3100控制系统（300KVA以上机组配置）§PC1300（50KVA以下）、PC2100（70〜25KVA）§LC系列切换屏§充电器§蓄电池机组§机组低座由高强度钢板制作，带有吊装孔§内置式胶垫减振§机组底座带有8小时日用油箱排烟系统§随机配置重工业型消音器，可降噪约10Db（A）冷却系统§可保证机组在小于50度环境温度下正常工作随机文件§操作和维护手册§电气原理图3.2、可选配置说明发动机§240V冷却液加热器（温度控制）§油水分离器§机油排放泵§电子调速器同步发电机§防冷凝加热器§永磁励磁系统（PMG）（C250以下机组选配）燃油系统§分立式450升,900升和1350升油箱§电控燃油输送系统排烟系统§住宅级排烟消音器控制系统§智慧型PCC3100控制系统（C250以下机组选配）§SO系列切换屏§MC系列并车屏其它选件§工具箱⑴全新概念的PCC数码控制屏♦以微处理器为核心♦调压、调速、控制及保护系统集成一体化♦极佳的瞬态反应及静态性能♦能一次承担全负载投入，电压频率快速恢复正常♦胜任电信、医疗等系统之非线性负载♦康明斯电力系统发电机组独有⑵自动切换柜：完成市电与发电、发电与发电之间的切换。容量有：80-5000A；种类：LC、OT及CO三种类型⑶数码并联系统（DMC）完成两台或多台机组并联的中央控制配套母排及开关柜多种型号，适合不同用途：MC50、MC100、MC150、MC200及MC300微处理器为主导；分散式逻辑设计，主要配件均独立运作，主控制器失效不影响并联功能同步、负荷分配及并联系统保护功能于随机控制屏完配套开关柜、DMC数码中央控制系统，功能强大，完成各种并联运作硬件标准化，软件为基础，结构简洁，节省空间；操作维护简便可加网络系统功能.康明斯电力系统发电机组PCC数码式控制（并联型）八、发电机组容量选择1、容量计算原则(1)、分别确定各种设备的需要功率及功率因数⑵、对于不同季节使用设备(如空调和采暖设备)按其中最大的设备负载计算。⑶、在计算负载时，首先应将单相负载换算为三相负载，若单相负载设备的数量不多，容量不大，则就按三相负载计算。若单相负载的设备较多，则需将单相负荷换算为三相负载，并将单相负载在三相中均衡分配，使不对称程度减到最小。单相负载换算为三相的计算负载应按其中最大一相功率的3倍计算。2、容量计算公式柴油发电机组需求功率P=P1/K1P1=负载容量K1=工作最佳系数(目前一般取0.6—0.7)3、容量计算举例：某中心机房的开关电源有六个整流模块，整流输出电压为48V，每个整流模块的输出电流为100A；中心机房配置有三相15匹空调一台及不间断UPS一台,容量为30KW，该中心机房所需柴油发电机组容量应该选多大？⑴开关电源功率(估算)输出电流：100(A)x6=600(A)开关电源功率：58x600=34.8(kW)⑵空调功率：0.75x15=11.25(kW)⑶不间断UPS视在功率：30x2=60(KW)⑷中兴机房负载总功率：34.8+11.2+60=106(kW)发电机组最佳工作系数，柴油发电机组的计算容量P=106/0.7=151因此该中心机房发电机组的容量应选150kW的较合适。
