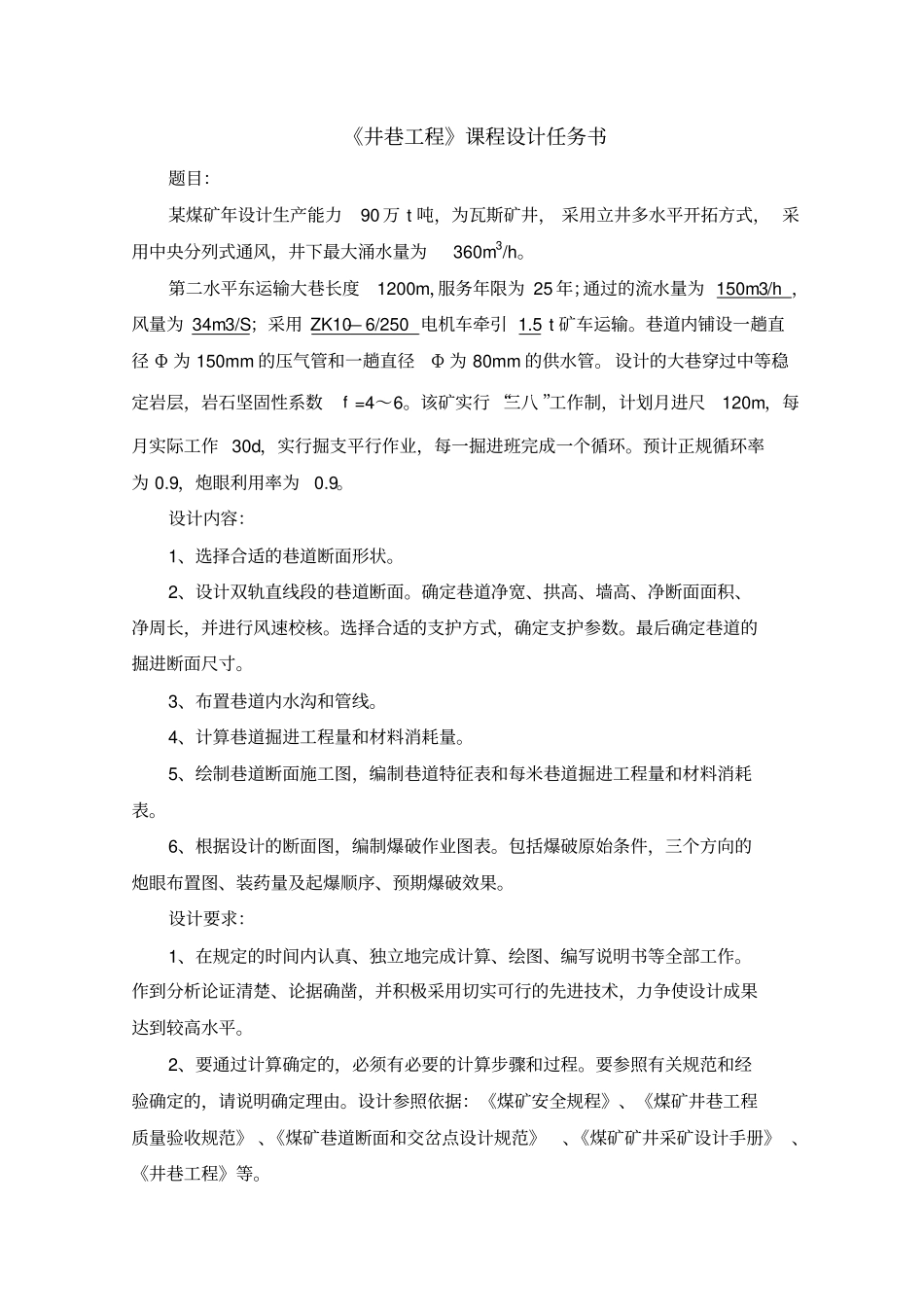

河南工程学院《井巷工程》课程设计某煤矿第二水平东运输大巷断面及爆破设计学生姓名:王隽龙学生学号:2013101042学院:安全工程学院专业班级:安全工程1342班专业课程:井巷工程指导教师:2015年12月24日《井巷工程》课程设计任务书题目:某煤矿年设计生产能力90万t吨,为瓦斯矿井,采用立井多水平开拓方式,采用中央分列式通风,井下最大涌水量为360m3/h。第二水平东运输大巷长度1200m,服务年限为25年;通过的流水量为150m3/h,风量为34m3/S;采用ZK10—6/250电机车牵引1.5t矿车运输。巷道内铺设一趟直径Φ为150mm的压气管和一趟直径Φ为80mm的供水管。设计的大巷穿过中等稳定岩层,岩石坚固性系数f=4~6。该矿实行“三八”工作制,计划月进尺120m,每月实际工作30d,实行掘支平行作业,每一掘进班完成一个循环。预计正规循环率为0.9,炮眼利用率为0.9。设计内容:1、选择合适的巷道断面形状。2、设计双轨直线段的巷道断面。确定巷道净宽、拱高、墙高、净断面面积、净周长,并进行风速校核。选择合适的支护方式,确定支护参数。最后确定巷道的掘进断面尺寸。3、布置巷道内水沟和管线。4、计算巷道掘进工程量和材料消耗量。5、绘制巷道断面施工图,编制巷道特征表和每米巷道掘进工程量和材料消耗表。6、根据设计的断面图,编制爆破作业图表。包括爆破原始条件,三个方向的炮眼布置图、装药量及起爆顺序、预期爆破效果。设计要求:1、在规定的时间内认真、独立地完成计算、绘图、编写说明书等全部工作。作到分析论证清楚、论据确凿,并积极采用切实可行的先进技术,力争使设计成果达到较高水平。2、要通过计算确定的,必须有必要的计算步骤和过程。要参照有关规范和经验确定的,请说明确定理由。设计参照依据:《煤矿安全规程》、《煤矿井巷工程质量验收规范》、《煤矿巷道断面和交岔点设计规范》、《煤矿矿井采矿设计手册》、《井巷工程》等。3、说明书用A4纸打印,要求内容完整,格式符合安全工程学院井巷工程课程设计撰写模板。图纸绘制用CAD,绘图比例用1:50,纸型为A4。图纸格式要求按示例一,示例二;线型、线宽及图例,参照采矿设计手册采矿制图部分要求。4、提交的设计成果包括:设计说明书及有关图纸(巷道断面施工图,炮眼布置图)。第一部分巷道断面设计第一节选择巷道断面形状与支护方式年产90万吨矿井的运输大巷,服务年限在25年。采用600mm轨距双轨运输大巷,穿过稳定岩层(f=4~6),掘进方法采用钻眼爆破。支护方式选用螺纹钢树脂锚杆与喷射混凝土支护,局部需加强支护地段铺设钢筋网,形成锚喷网联合支护,圆弧拱形断面。第二节巷道净断面尺寸确定一、确定巷道净宽度B因采用ZK10—6/250电机车,查《井巷工程第三版》表3-2得电机车宽A1=1060mm、高h=1550mm,1.5t矿车宽1050mm、高1550mm。根据《煤矿安全规程》,取巷道人行道宽C=840mm>800mm,非人行巷道一侧安全间隙宽a=400mm,查《井巷工程第三版》表3-3知本巷道双轨中线距b=1300mm则两电机车之间的距离为1300-(1060/2+1060/2)=240>200mm。该距离大于《煤矿安全规程》所规定的两列对开电机车安全间隙不小于0.2m,故巷道净宽B=a1+b1+c1(1-1)B=(400+1060/2)+1300+(1060/2+840)=930+1300+1370=3600mm二、确定巷道净高度H(一)确定巷道拱高h0圆弧拱形巷道拱高:h0=B/3=3600/3=1200mm(1-2)圆弧拱形巷道半径R因h0=(1/3)B时R=0.541667B(1-3)R=0.541667×3600=1950mm(二)确定巷道壁高h31、按架线式电机车导电弓子要求确定h3由《井巷工程第三版》表3-6中圆弧拱形巷道壁高公式得:hhhc43)()()2/(12222bknRBR(1-4)h4——轨面起电机车架线高度,按《煤矿安全规程》取h4=2000mm;hc——道床总高度。查《井巷工程第三版》表3-10选用30kg/m钢轨,再查表3-5得hc=410mm,道碴高度hb=220mm;n——导电弓子距拱壁安全间距,取n=300mm;k——导电弓子宽度之半,K=718/2=359,取K=360mm;b1——轨道中线与巷道中线间距b1=B/2-a1=3600/2-930=870mm。hhhc43)()()2/(12222bknRBR(1-5)h3≥2000+410-)()()(87036030019502/360019502222(1-6)h3≥2410+750-1100h3≥2060mm2、按管道装设要求确定h3hhhhb753)2/()2/(2)2222bDmKRBR...
