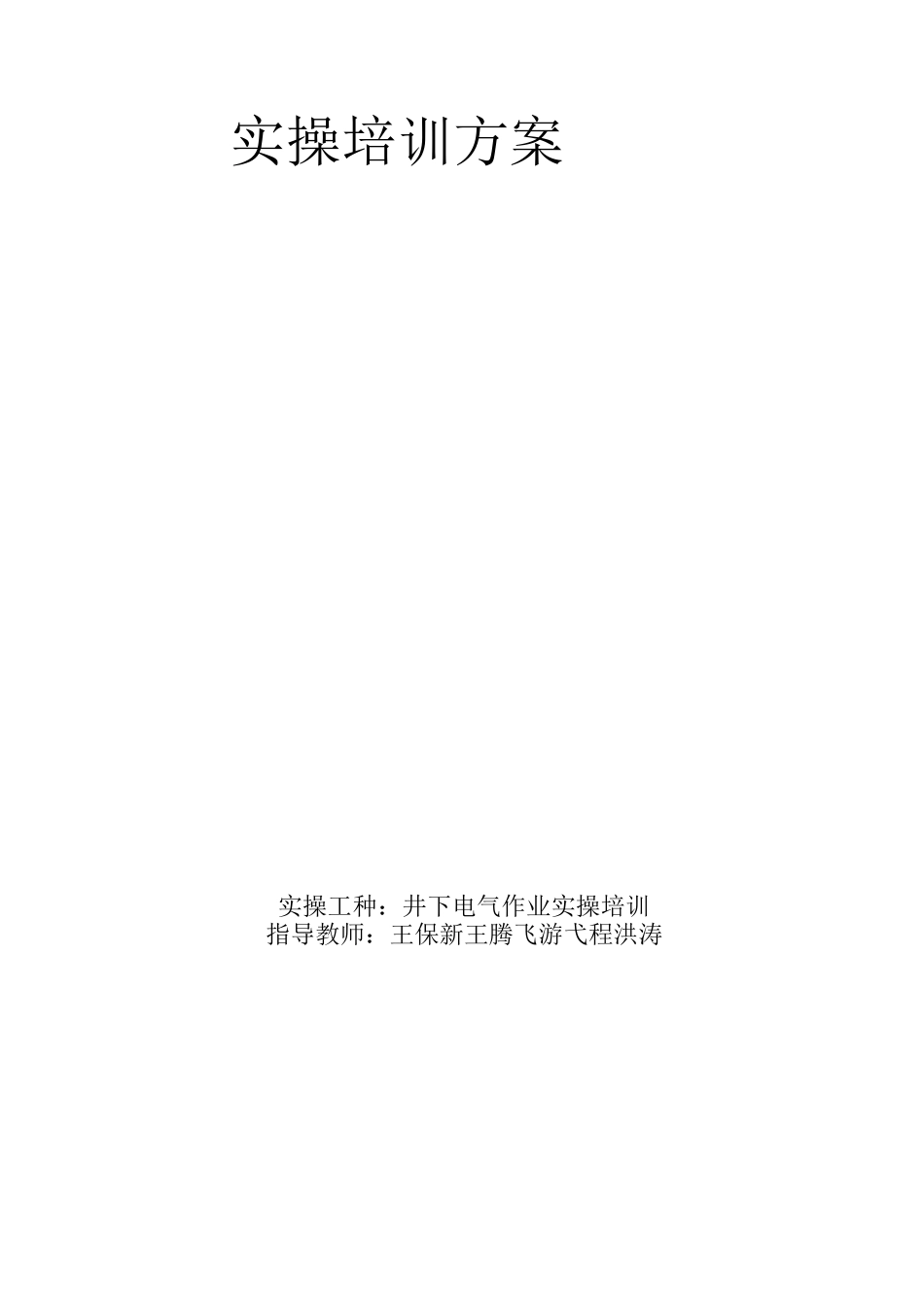

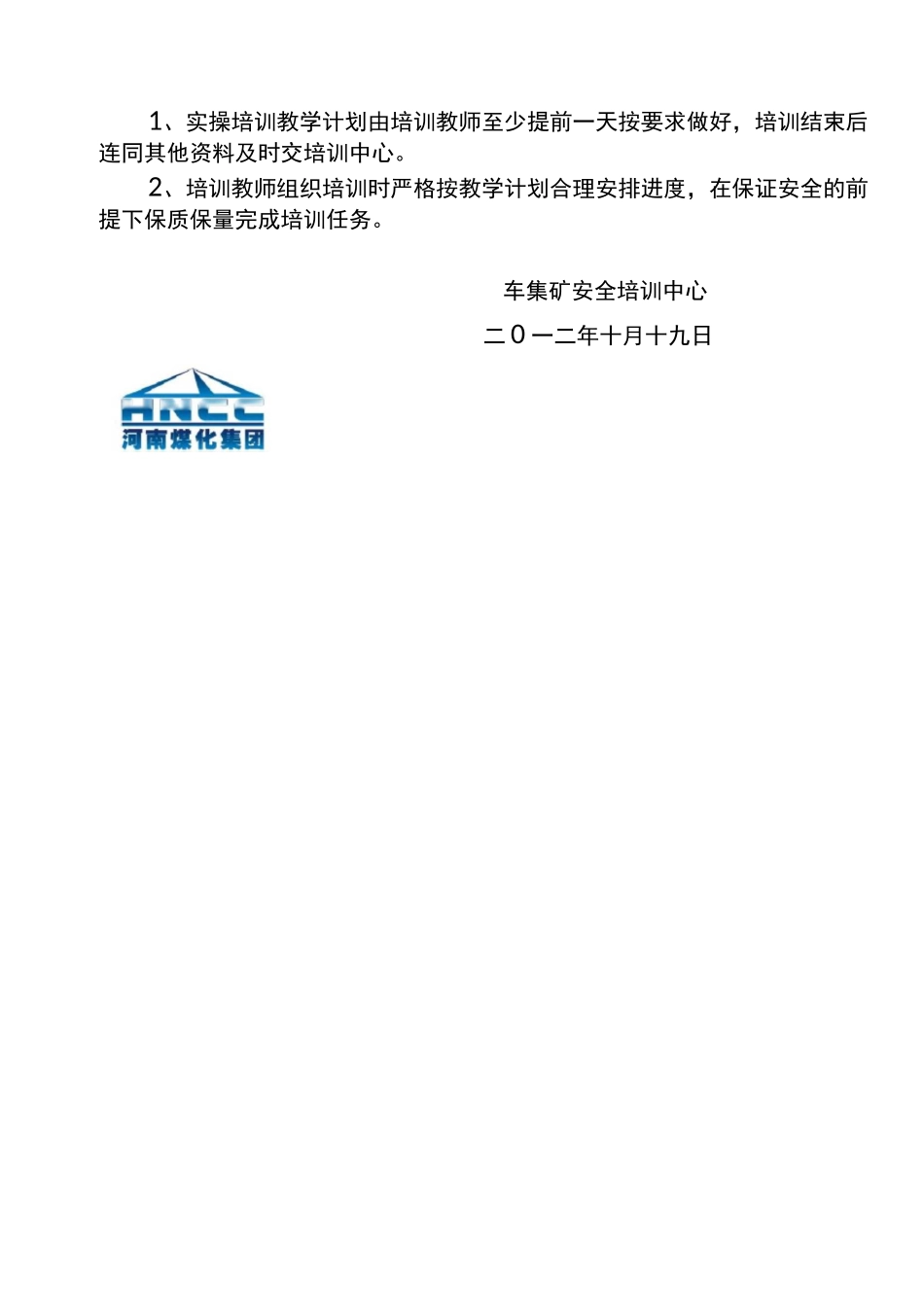

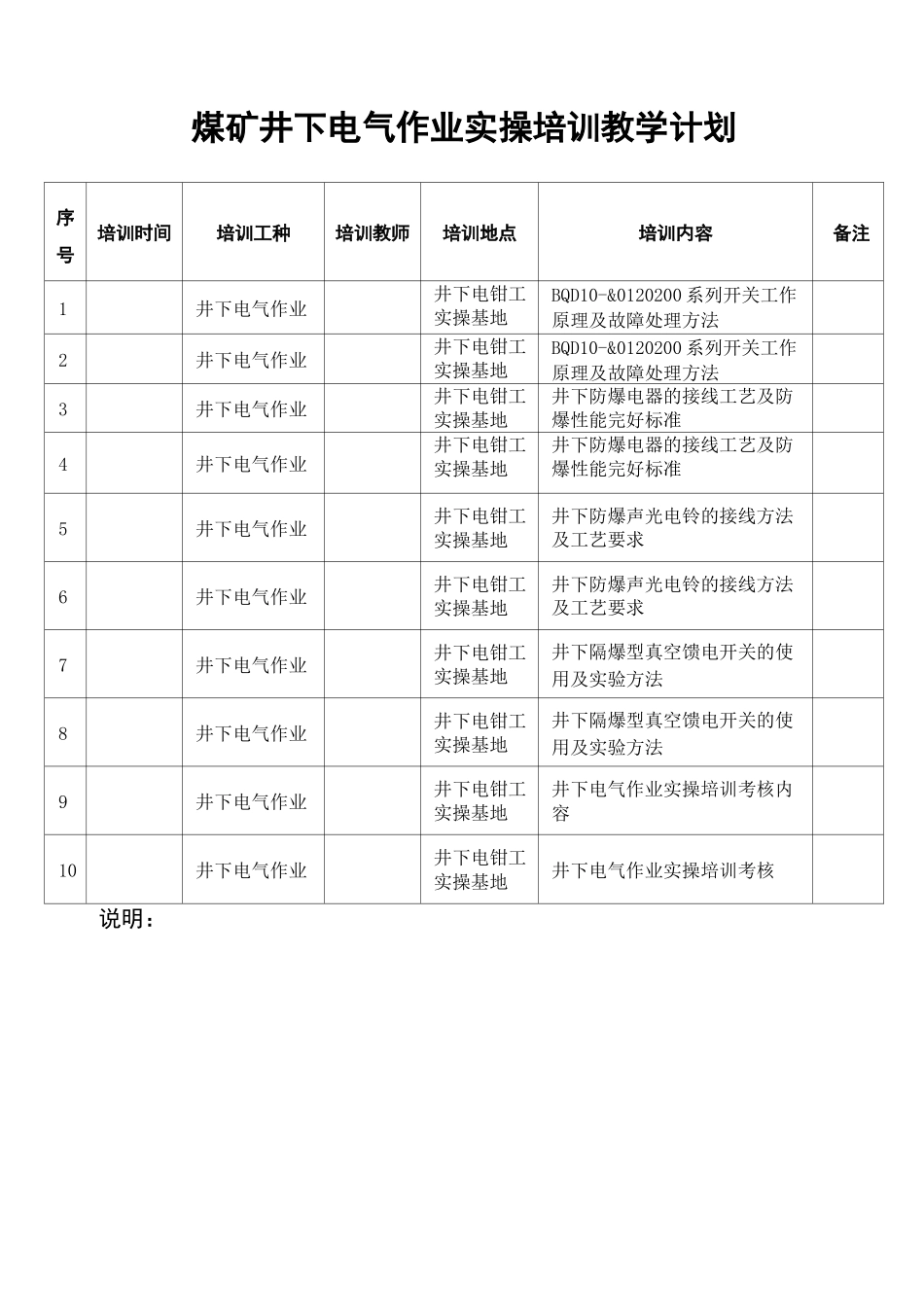

煤矿井下电气作业实操培训教学计划序号培训时间培训工种培训教师培训地点培训内容备注1井下电气作业井下电钳工实操基地BQD10-&0120200系列开关工作原理及故障处理方法2井下电气作业井下电钳工实操基地BQD10-&0120200系列开关工作原理及故障处理方法3井下电气作业井下电钳工实操基地井下防爆电器的接线工艺及防爆性能完好标准4井下电气作业井下电钳工实操基地井下防爆电器的接线工艺及防爆性能完好标准5井下电气作业井下电钳工实操基地井下防爆声光电铃的接线方法及工艺要求6井下电气作业井下电钳工实操基地井下防爆声光电铃的接线方法及工艺要求7井下电气作业井下电钳工实操基地井下隔爆型真空馈电开关的使用及实验方法8井下电气作业井下电钳工实操基地井下隔爆型真空馈电开关的使用及实验方法9井下电气作业井下电钳工实操基地井下电气作业实操培训考核内容10井下电气作业井下电钳工实操基地井下电气作业实操培训考核说明：jiLL1、实操培训教学计划由培训教师至少提前一天按要求做好，培训结束后连同其他资料及时交培训中心。2、培训教师组织培训时严格按教学计划合理安排进度，在保证安全的前提下保质保量完成培训任务。车集矿安全培训中心二0一二年十月十九日实操培训方案实操工种：井下电气作业实操培训指导教师：王保新王腾飞游弋程洪涛课程名称：井下电气作业实操培训总学时数：80本次课题：BQD10-80、120、200系列开关学时数:16教学目的及要求：掌握常用开关的工作原理及常见故障处理方法教学重点：开关的主要结构、各元器件常用型号及常见故障处理教学效果预计：使学员能够及时掌握开关常见故障分析与排除常见故障教学方法：教学用具：BQD10-80、120、200ZD开关螺丝刀扳手电工刀手钳放电线电工仪表等教学场地：教学内容：井下防爆开关的工作原理及常见故障处理方法一、使学员能够看懂BQD10——80、120、200ZD系列开关电器原理图，应熟知每个元件的作用及完好标准。1、使学员能够独立讲解该系列开关原理图。二、使学员掌握掌握BQD10——80、120、200ZD系列开关中隔离换向开关，真空接触器，综合保护器等主要兀件的完好标准2、隔离开关机械部分完好，触头无损伤；真空开关行程需大于2毫米，用2500兆欧摇测不低于50兆欧，辅助触点完好；保护器无烧损，保护实验正常。三、使学员熟悉掌握BQD10——80、120、200ZD系列开关的常见故障及故障排除方法。1、到达故障开关后先自己试验一次，确定开关是否有故障。按照两确认,三汇报，六个环节的要求停止上级电源。检验瓦斯浓度20米内瓦斯浓度不能超过0.5％，方可开盖检修。开盖后先闻，确认开关没有元件烧损，再验电、放电打接地线，方可开始检修。2、常见故障分析及排除方法故障现象可能产生的原因排除方法按下启动按钮，开关无任何动作隔离开关没合上，开关尢电合上换向开关启动按钮或停止按钮接触不良或触头没有闭合上检修或更换控制线没形成闭合口检查重接变压器损坏、保险损坏或输出电压等级过低更换变压器或保险JDB损坏或试验拨动开关放置位置不对更换JDB或调整拨动开关位置因负载侧绝缘较低使JDB漏电保护闭锁，JDB内的继电器没吸合即，3、4点没闭合检查处理按下启动按钮，开关吸合，但不自保接触器辅助常开点接触不良检修处理自保线接线错误改正接线开关吸合后就跳闸电流整定倍数过小或过大调整整定电机或电缆线路短路检查更换3、故障排除后要摇测开关对地绝缘，确认无误后盒盖，按流程送电实验,实验时应点动试车，确认完好后方可启动开关。要求学员在30分钟内可以找到并排除三个故障。课程名称：井下电气作业实操培训总学时数：80本次课题：井下防爆开关接线方法及工艺要求学时数:16教学目的及要求：掌握井下防爆开关的接线方法及工艺要求，防止接线出现鸡爪子、羊尾巴、失爆等，避免造成电气灾害事故的发生教学重点：井下防爆开关的接线方法及工艺要求教学效果预计：使学员掌握防爆开关的接线方法及工艺要求教学方法：教学用具：QBZ-200防爆开关、50平方电缆、手钳、电工刀、扳手、螺丝刀等教学场地：教学内容：一、井下防爆开关接线方法1、开关接线时先停止上级电源，再检验瓦斯浓度，20米内瓦斯浓度不能超过0.5%方可开盖接线...
