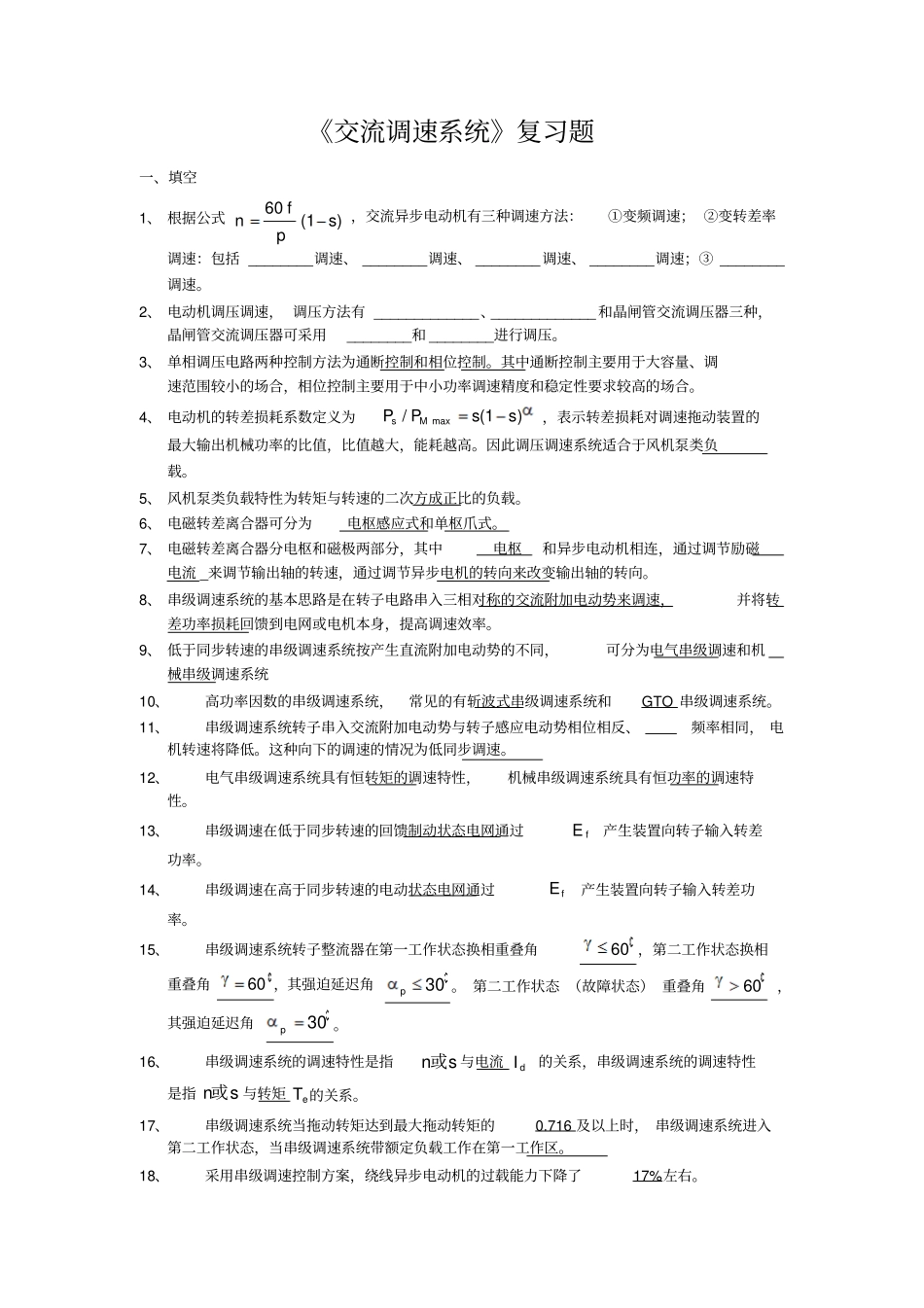

《交流调速系统》复习题一、填空1、根据公式60(1s)fnp，交流异步电动机有三种调速方法：①变频调速；②变转差率调速：包括________调速、________调速、________调速、________调速；③________调速。2、电动机调压调速，调压方法有_____________、_____________和晶闸管交流调压器三种，晶闸管交流调压器可采用________和________进行调压。3、单相调压电路两种控制方法为通断控制和相位控制。其中通断控制主要用于大容量、调速范围较小的场合，相位控制主要用于中小功率调速精度和稳定性要求较高的场合。4、电动机的转差损耗系数定义为max/(1)sMPPss，表示转差损耗对调速拖动装置的最大输出机械功率的比值，比值越大，能耗越高。因此调压调速系统适合于风机泵类负载。5、风机泵类负载特性为转矩与转速的二次方成正比的负载。6、电磁转差离合器可分为电枢感应式和单枢爪式。7、电磁转差离合器分电枢和磁极两部分，其中电枢和异步电动机相连，通过调节励磁电流_来调节输出轴的转速，通过调节异步电机的转向来改变输出轴的转向。8、串级调速系统的基本思路是在转子电路串入三相对称的交流附加电动势来调速，并将转差功率损耗回馈到电网或电机本身，提高调速效率。9、低于同步转速的串级调速系统按产生直流附加电动势的不同，可分为电气串级调速和机械串级调速系统10、高功率因数的串级调速系统，常见的有斩波式串级调速系统和GTO串级调速系统。11、串级调速系统转子串入交流附加电动势与转子感应电动势相位相反、频率相同，电机转速将降低。这种向下的调速的情况为低同步调速。12、电气串级调速系统具有恒转矩的调速特性，机械串级调速系统具有恒功率的调速特性。13、串级调速在低于同步转速的回馈制动状态电网通过fE产生装置向转子输入转差功率。14、串级调速在高于同步转速的电动状态电网通过fE产生装置向转子输入转差功率。15、串级调速系统转子整流器在第一工作状态换相重叠角60，第二工作状态换相重叠角60，其强迫延迟角30p。第二工作状态（故障状态）重叠角60，其强迫延迟角30p。16、串级调速系统的调速特性是指n或s与电流dI的关系，串级调速系统的调速特性是指n或s与转矩eT的关系。17、串级调速系统当拖动转矩达到最大拖动转矩的0.716及以上时，串级调速系统进入第二工作状态，当串级调速系统带额定负载工作在第一工作区。18、采用串级调速控制方案，绕线异步电动机的过载能力下降了17%左右。19、实现超同步串级调速的要点是：转子整流器从直流侧向转子交流侧传输能量，因此超同步串级调速电机转子需要接入可控整流器。20、超同步串级调速系统可实现电机的四象限运行。21、双闭环串级调速系统一般将电流环校正为典型Ⅰ型系统，而速度环一般校正为典型Ⅱ型系统。22、异步电动机变频调速保证定子电压不变的情况下，向上调频，电动机自动进入近似恒功率运行方式。23、为了保证严格恒功率调速控制方式，调压倍数与调频倍数的关系是11/nfUU。24、转差频率控制的基本思想是：在转差频率限制在最大角频率范围内，只要保持磁通不变，就能通过控制转差频率控制电磁转矩。25、交—直—交变频器的特点是效率较低，而调频范围较宽。26、在基频以下调速时，电动机调速具有恒转矩特性。27、常见的PWM大规模集成电路有HEF4752、SLE4520等28、交—直—交变频器称为间接变频器，按调压方式分为脉冲幅度调制和脉冲宽度调制，按输出波形分为方波变频器和正弦波变频器。29、交—交变频主要优点是没有中间环节变换效率高，交—交变频主要缺点是连续可调的频率范围窄。30、电压型逆变器输出电压波形为矩形波。31、SPWM波形常见的开关点算法有自然采样法、规则采样法和指定谐波消除法等。32、电力晶体管通用型三相PWM变频器主要有二极管整流器，滤波电容和PWM逆变器组成。滤波电容起平波和中间储能的作用，提供感性负载的无功功率。33、电流检测所选用的传感器常见的有无感电阻、霍尔电流传感器、电流互感器和零序电流检测器等。34、变频器的控制方式主要有U/f控制、矢量控制、直接转矩控制。35、变频调速过程中，为了保持磁通恒定，必须保持u/f=常数36、基频以下调速属于恒转矩调速，基频以上调速属...
