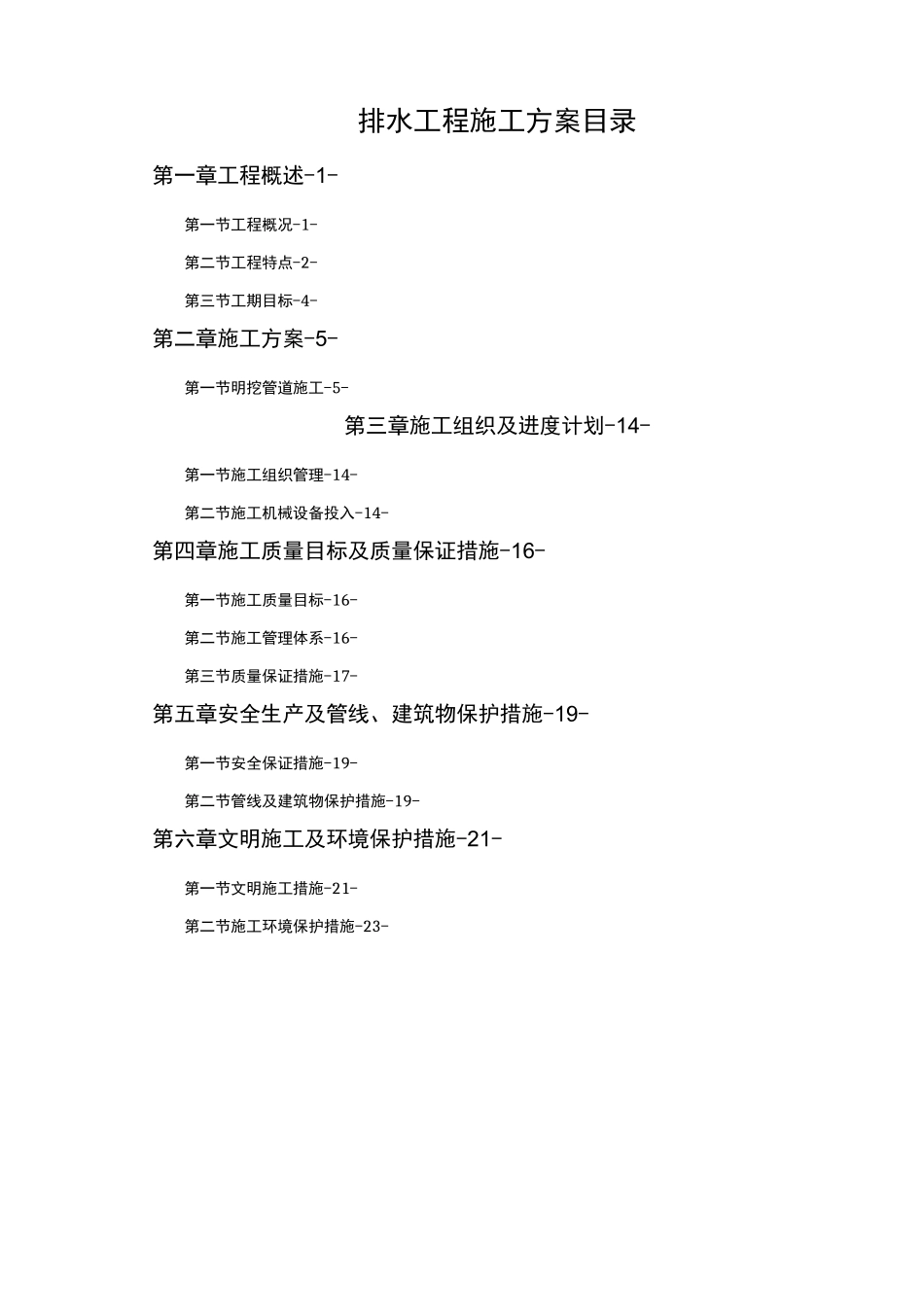

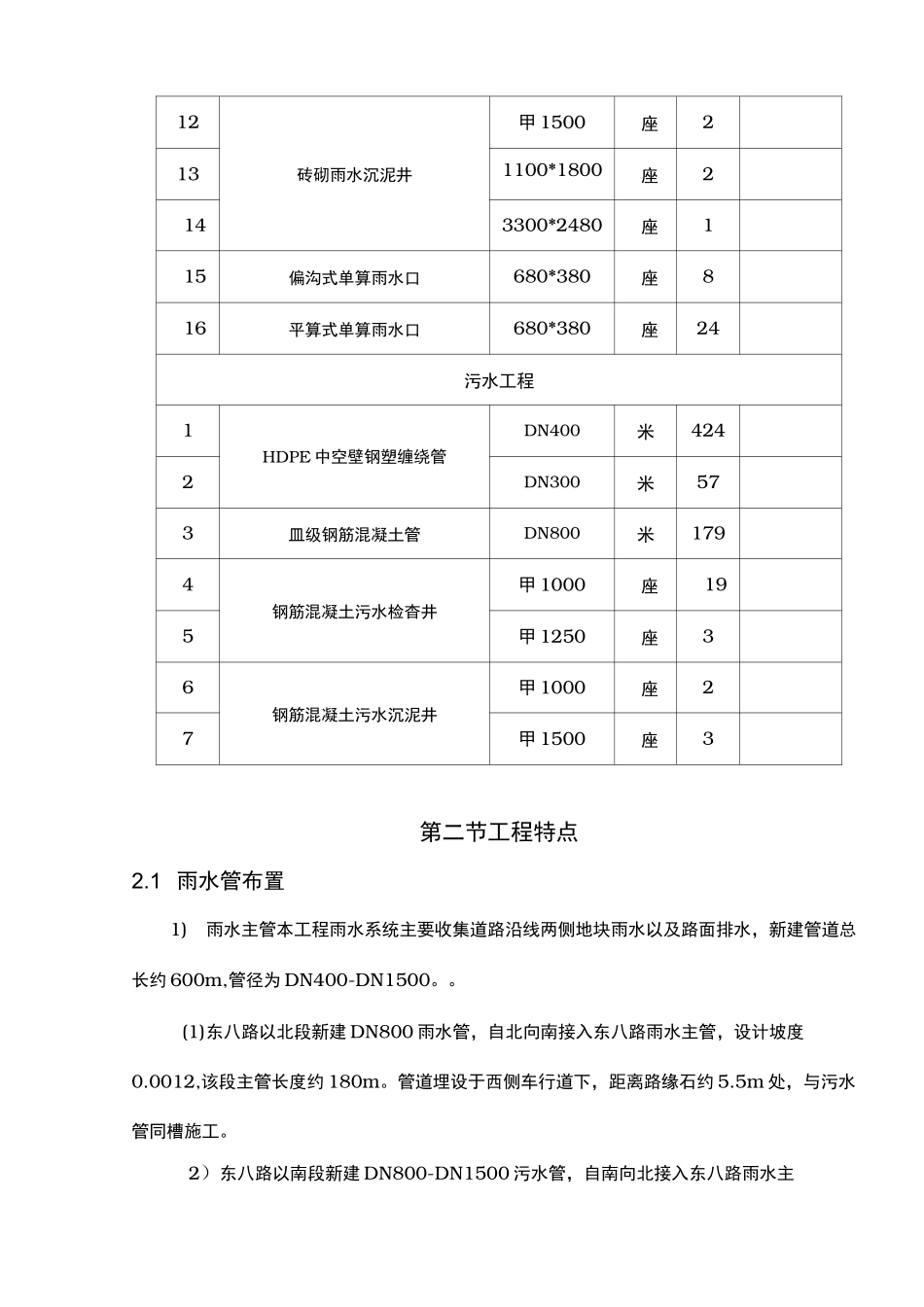

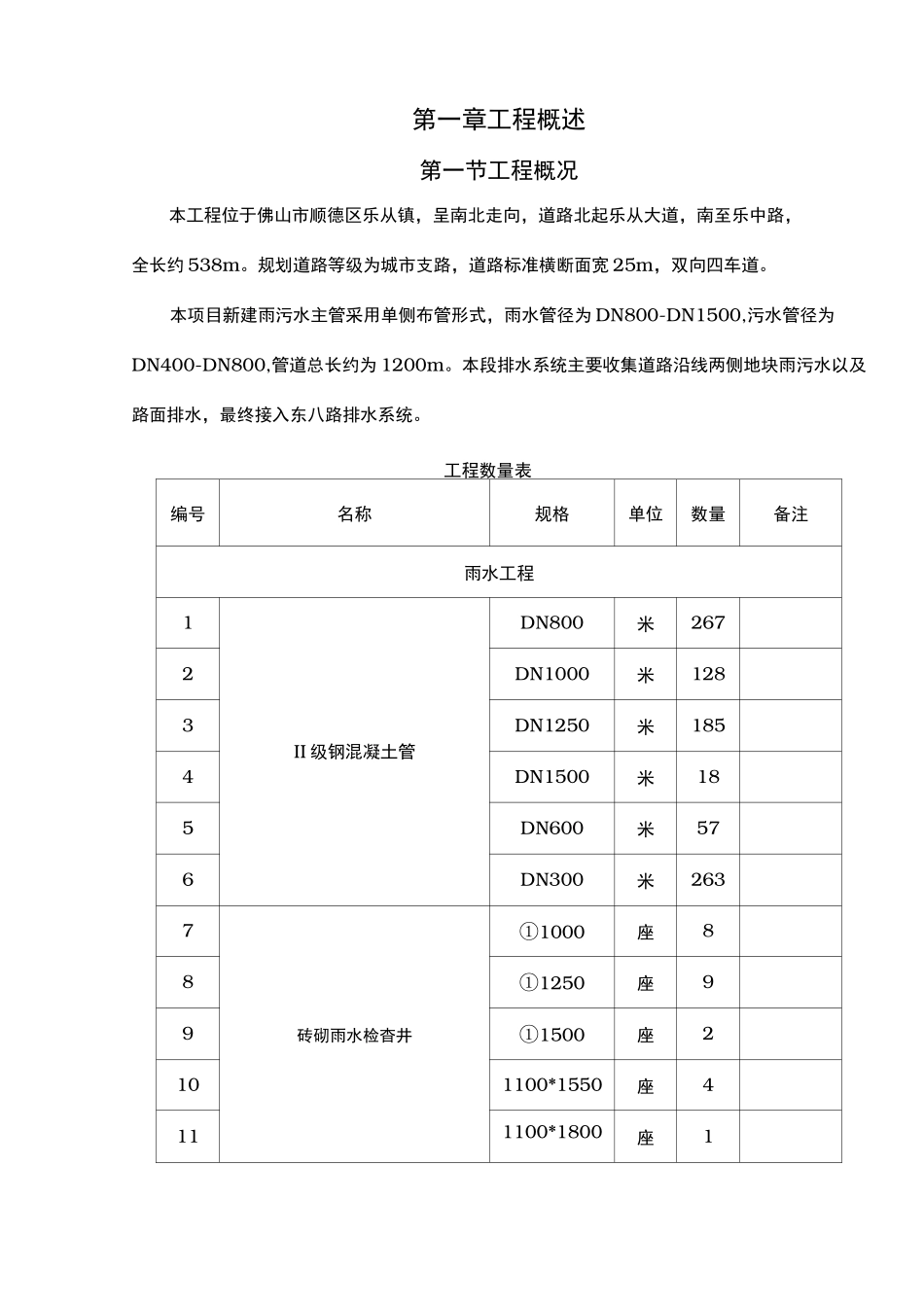

排水工程施工方案目录第一章工程概述-1-第一节工程概况-1-第二节工程特点-2-第三节工期目标-4-第二章施工方案-5-第一节明挖管道施工-5-第三章施工组织及进度计划-14-第一节施工组织管理-14-第二节施工机械设备投入-14-第四章施工质量目标及质量保证措施-16-第一节施工质量目标-16-第二节施工管理体系-16-第三节质量保证措施-17-第五章安全生产及管线、建筑物保护措施-19-第一节安全保证措施-19-第二节管线及建筑物保护措施-19-第六章文明施工及环境保护措施-21-第一节文明施工措施-21-第二节施工环境保护措施-23-第一章工程概述第一节工程概况本工程位于佛山市顺德区乐从镇，呈南北走向，道路北起乐从大道，南至乐中路，全长约538m。规划道路等级为城市支路，道路标准横断面宽25m，双向四车道。本项目新建雨污水主管采用单侧布管形式，雨水管径为DN800-DN1500,污水管径为DN400-DN800,管道总长约为1200m。本段排水系统主要收集道路沿线两侧地块雨污水以及路面排水，最终接入东八路排水系统。工程数量表编号名称规格单位数量备注雨水工程1II级钢混凝土管DN800米2672DN1000米1283DN1250米1854DN1500米185DN600米576DN300米2637砖砌雨水检杳井①1000座88①1250座99①1500座2101100*1550座4111100*1800座112砖砌雨水沉泥井甲1500座2131100*1800座2143300*2480座115偏沟式单算雨水口680*380座816平算式单算雨水口680*380座24污水工程1HDPE中空壁钢塑缠绕管DN400米4242DN300米573皿级钢筋混凝土管DN800米1794钢筋混凝土污水检杳井甲1000座195甲1250座36钢筋混凝土污水沉泥井甲1000座27甲1500座3第二节工程特点2.1雨水管布置1)雨水主管本工程雨水系统主要收集道路沿线两侧地块雨水以及路面排水，新建管道总长约600m,管径为DN400-DN1500。。(1)东八路以北段新建DN800雨水管，自北向南接入东八路雨水主管，设计坡度0.0012,该段主管长度约180m。管道埋设于西侧车行道下，距离路缘石约5.5m处，与污水管同槽施工。2）东八路以南段新建DN800-DN1500污水管，自南向北接入东八路雨水主管，设计坡度为o.0012,该段主管长度约420m。管道埋设于东侧车行道下，距离路缘石约2.0m处。2）污水主管本工程污水系统主要收集道路沿线两侧地块污水，以及转输上游地区所产生的的污水。新建管道总长约600m，管径为DN400-DN800。（1）东八路以北段新建DN800污水管，自北向南接入东八路污水主管，设计坡度为0.001,该段主管长度约180m。管道埋设于东侧车行道下，距离路缘石约2.0m处，与雨水管同槽施工。（3）东八路以南段新建DN400污水管，自南向北接入东八路污水主管，设计坡度为0.0015,该段主管长度约420m。管道埋设于西侧车行道下,距离路缘石约2.0m处。3）街坊管本工程预留街坊管设置间隔约为100m，雨水管径为DN600,坡度为0.0015;污水管径为DN300,坡度为0.003。2.2雨水口1）机动车道采用偏沟式单算雨水口（参《雨水口》06MS201-8页9）、重型球墨铸铁井圈、箅子，雨水箅面标高和路面齐平。2）植草沟内采用平算式单算雨水口（参《雨水口》06MS201-8页9）、树脂算子，雨水箅面标高高于植草沟底部10cm。3）雨水口深度不宜大于1.0m,局部地段或管线交叉时可根据实际情况调整，当串联的第一个雨水口或者排水干管埋深较浅时，雨水口深度可适当减少。4）雨水口底部均设置0.15m沉泥槽，其连接管管径为DN300II级钢筋混凝土管，坡度i=l%,中粗砂基础。2.3检查井1）井盖采用重型带铰链球墨铸铁防盗型，井盖应有明显“雨”、“污”字样，井座采用现浇C50钢钎维（1%）砼。井盖与井座荷载等级要求按照国标（GB/T23858-2009）选用：位于车行道下选用D400类型，其余非机动车道下选用C250类型，检查井地基承载力不得小于100Kpa。2）机动车道检查井井面标高与现状道路齐平。图中井面标高仅供参考，施工时按地面实际地面标高调整。施工中检查井位置在征得设计单位同意后，可根据实际情况进行适当调整。3）雨水检查井均为砖砌结构，污水井为钢筋混凝土结构，井内应设置防坠落措施，标准检查井做法详见图集《排水检查井》（06MS201-3）。4）沉泥井底板面比管底标高低0.5米，做法详见图集《排水检查井》（06MS201-3）。5）本设计中参照国标《...
