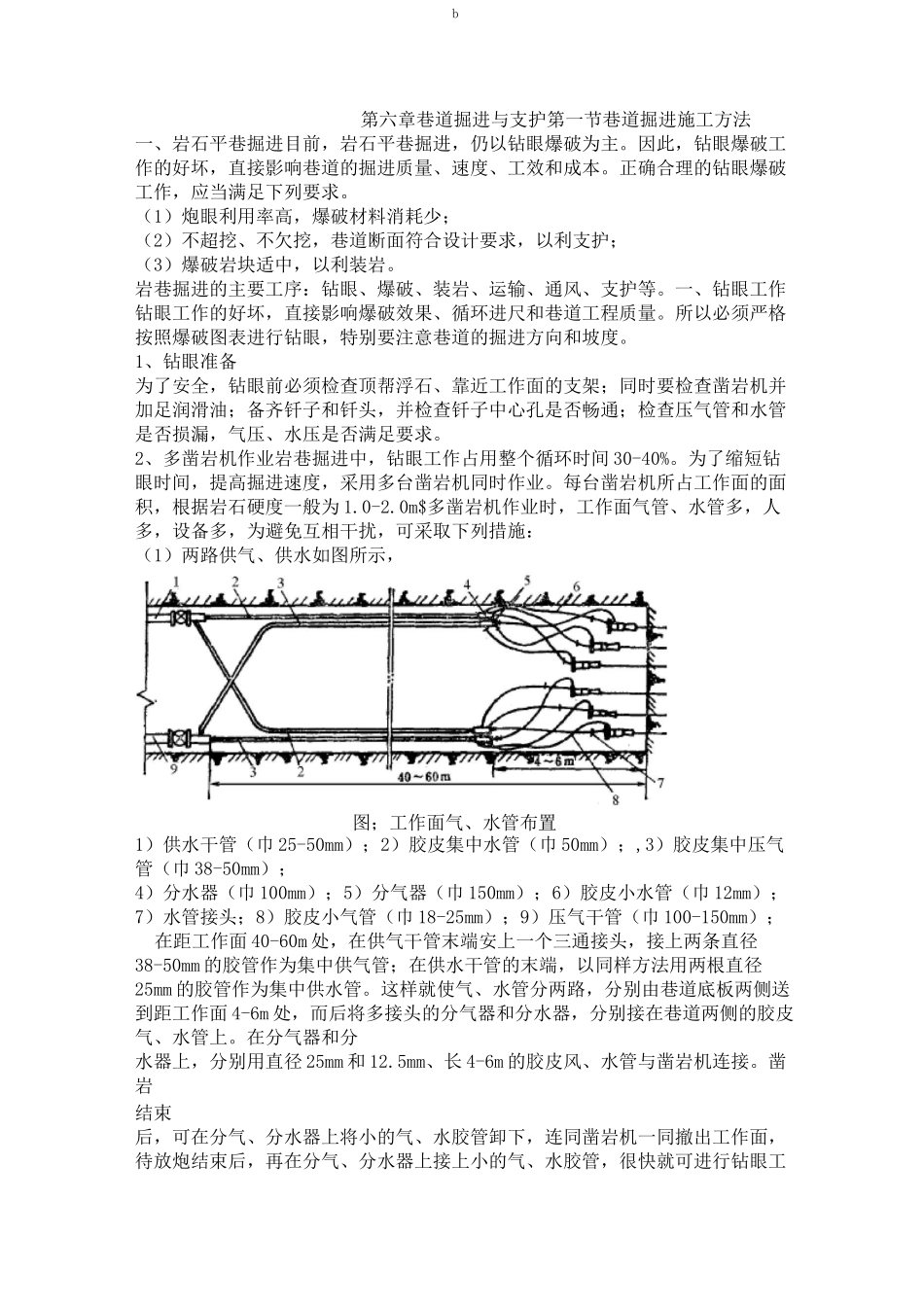

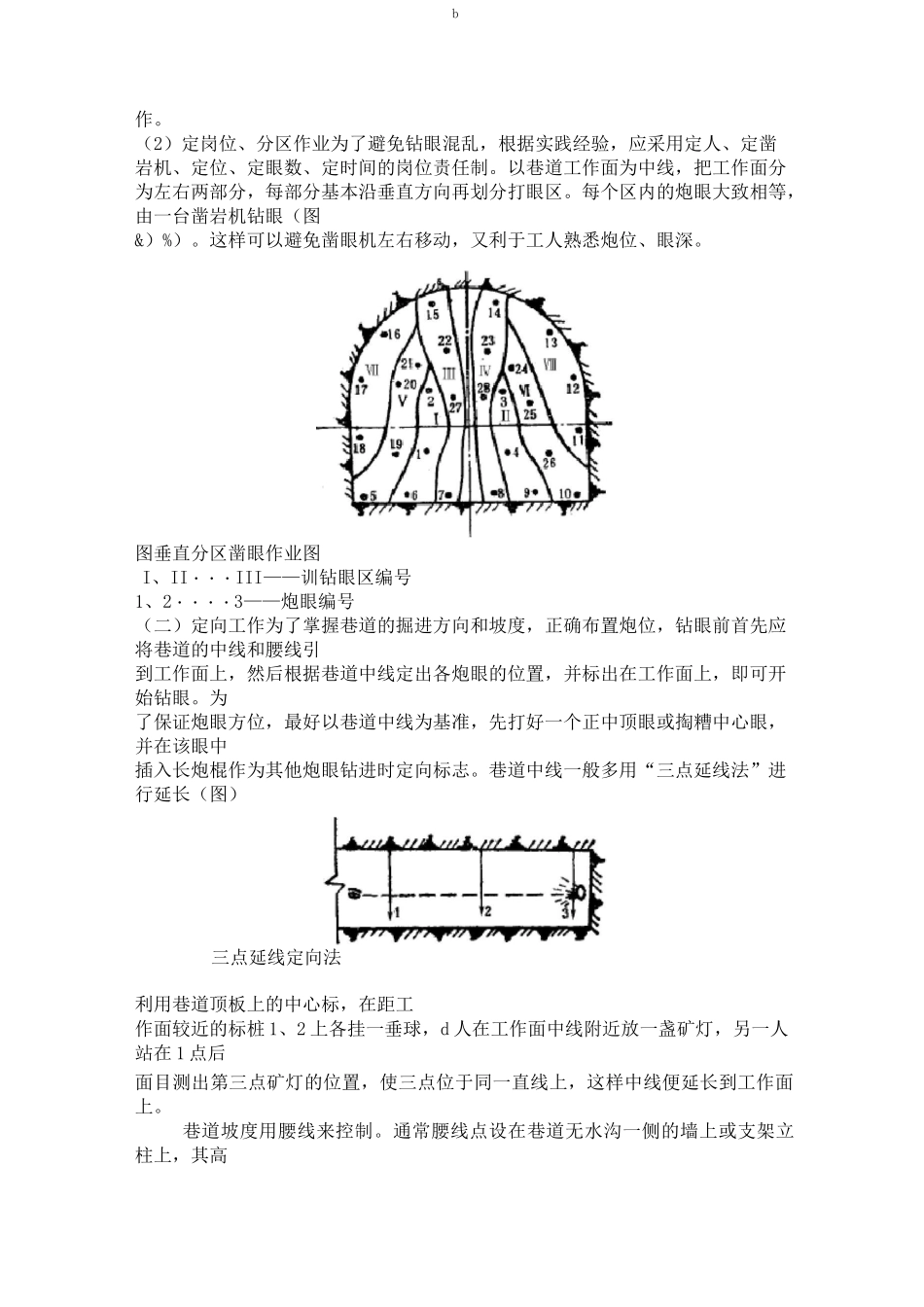

b第六章巷道掘进与支护第一节巷道掘进施工方法一、岩石平巷掘进目前，岩石平巷掘进，仍以钻眼爆破为主。因此，钻眼爆破工作的好坏，直接影响巷道的掘进质量、速度、工效和成本。正确合理的钻眼爆破工作，应当满足下列要求。（1）炮眼利用率高，爆破材料消耗少；（2）不超挖、不欠挖，巷道断面符合设计要求，以利支护；（3）爆破岩块适中，以利装岩。岩巷掘进的主要工序：钻眼、爆破、装岩、运输、通风、支护等。一、钻眼工作钻眼工作的好坏，直接影响爆破效果、循环进尺和巷道工程质量。所以必须严格按照爆破图表进行钻眼，特别要注意巷道的掘进方向和坡度。1、钻眼准备为了安全，钻眼前必须检查顶帮浮石、靠近工作面的支架；同时要检查凿岩机并加足润滑油；备齐钎子和钎头，并检查钎子中心孔是否畅通；检查压气管和水管是否损漏，气压、水压是否满足要求。2、多凿岩机作业岩巷掘进中，钻眼工作占用整个循环时间30-40%。为了缩短钻眼时间，提高掘进速度，采用多台凿岩机同时作业。每台凿岩机所占工作面的面积，根据岩石硬度一般为1.0-2.0m$多凿岩机作业时，工作面气管、水管多，人多，设备多，为避免互相干扰，可采取下列措施：（1）两路供气、供水如图所示，图；工作面气、水管布置1）供水干管（巾25-50mm）；2）胶皮集中水管（巾50mm）；,3）胶皮集中压气管（巾38-50mm）；4）分水器（巾100mm）；5）分气器（巾150mm）；6）胶皮小水管（巾12mm）；7）水管接头；8）胶皮小气管（巾18-25mm）；9）压气干管（巾100-150mm）；在距工作面40-60m处，在供气干管末端安上一个三通接头，接上两条直径38-50mm的胶管作为集中供气管；在供水干管的末端，以同样方法用两根直径25mm的胶管作为集中供水管。这样就使气、水管分两路，分别由巷道底板两侧送到距工作面4-6m处，而后将多接头的分气器和分水器，分别接在巷道两侧的胶皮气、水管上。在分气器和分水器上，分别用直径25mm和12.5mm、长4-6m的胶皮风、水管与凿岩机连接。凿岩结束后，可在分气、分水器上将小的气、水胶管卸下，连同凿岩机一同撤出工作面，待放炮结束后，再在分气、分水器上接上小的气、水胶管，很快就可进行钻眼工b作。（2）定岗位、分区作业为了避免钻眼混乱，根据实践经验，应采用定人、定凿岩机、定位、定眼数、定时间的岗位责任制。以巷道工作面为中线，把工作面分为左右两部分，每部分基本沿垂直方向再划分打眼区。每个区内的炮眼大致相等，由一台凿岩机钻眼（图&）%）。这样可以避免凿眼机左右移动，又利于工人熟悉炮位、眼深。图垂直分区凿眼作业图I、II・・・III——训钻眼区编号1、2・・・・3——炮眼编号（二）定向工作为了掌握巷道的掘进方向和坡度，正确布置炮位，钻眼前首先应将巷道的中线和腰线引到工作面上，然后根据巷道中线定出各炮眼的位置，并标出在工作面上，即可开始钻眼。为了保证炮眼方位，最好以巷道中线为基准，先打好一个正中顶眼或掏糟中心眼，并在该眼中插入长炮棍作为其他炮眼钻进时定向标志。巷道中线一般多用“三点延线法”进行延长（图）三点延线定向法利用巷道顶板上的中心标，在距工作面较近的标桩1、2上各挂一垂球，d人在工作面中线附近放一盏矿灯，另一人站在1点后面目测出第三点矿灯的位置，使三点位于同一直线上，这样中线便延长到工作面上。巷道坡度用腰线来控制。通常腰线点设在巷道无水沟一侧的墙上或支架立柱上，其高b度距轨面lm，可用倾斜仪挂在腰线上来延长腰线（图）巷道腰线的测定近年来，研制了激光指向仪，操作简便、定向准确、省时。施工时，先将激光指向仪固定在巷道要板的中心线某点上，然后在指向仪的前方顶板上再设两个中线点，并引下垂线，如图所示。激光指向仪定向示意图指向仪安好后，进行对中、整平、点燃激光管，调整微动螺旋，使光束中心照准前方的垂线直至重合。这样就可利用激光指向仪射出的红色可见光束在工作面上形成一个强光点，来确定地位和掘进方向，随着巷道的延长，仪器安装位置距工作面较远时，则应将指向仪移近工作面，重新用经纬仪增点安装，并重新校正光束方向。根据目前激光指向仪的精度，一次最大射程在400-500m为好。否则随着射程增大，光斑直...
