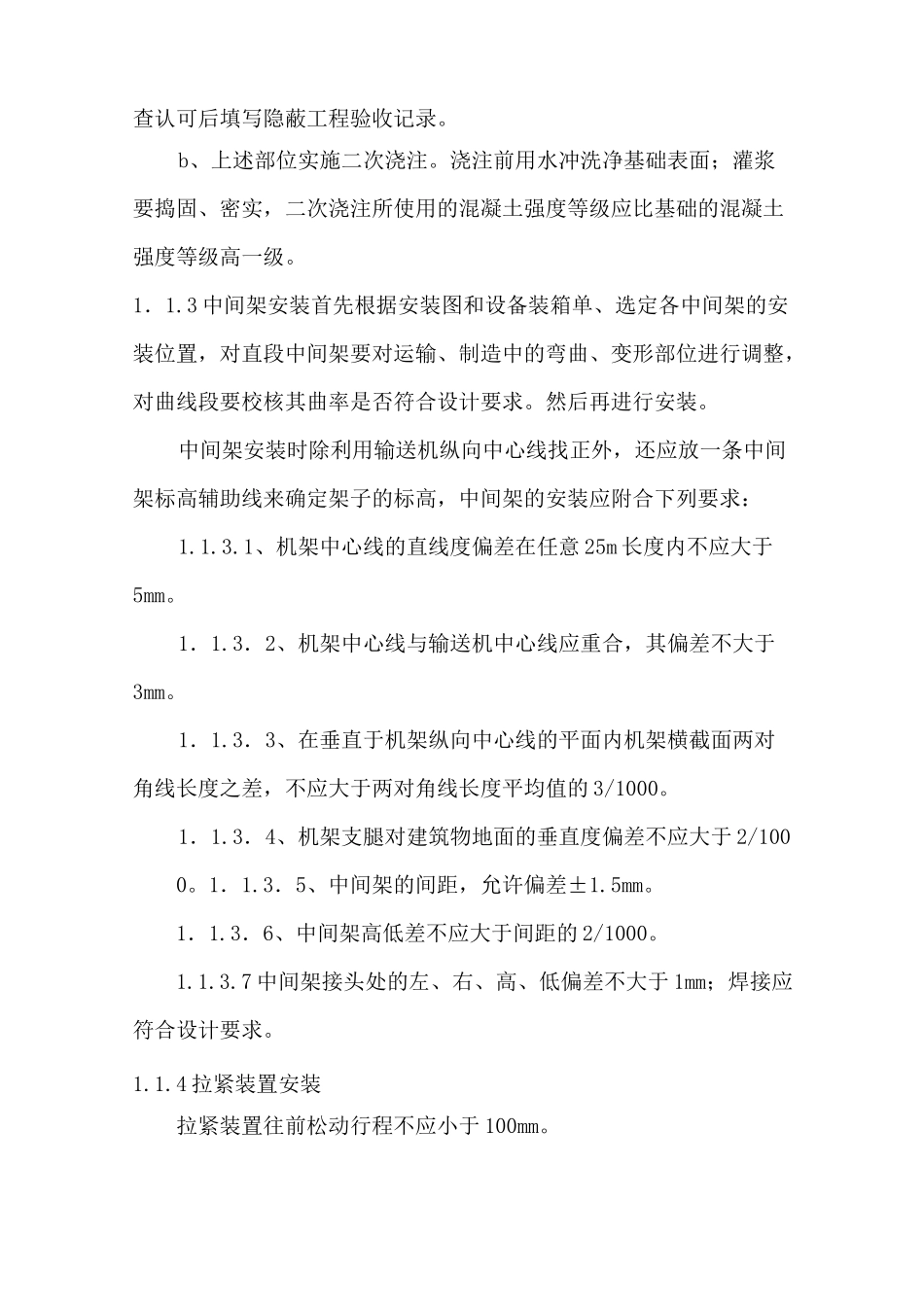

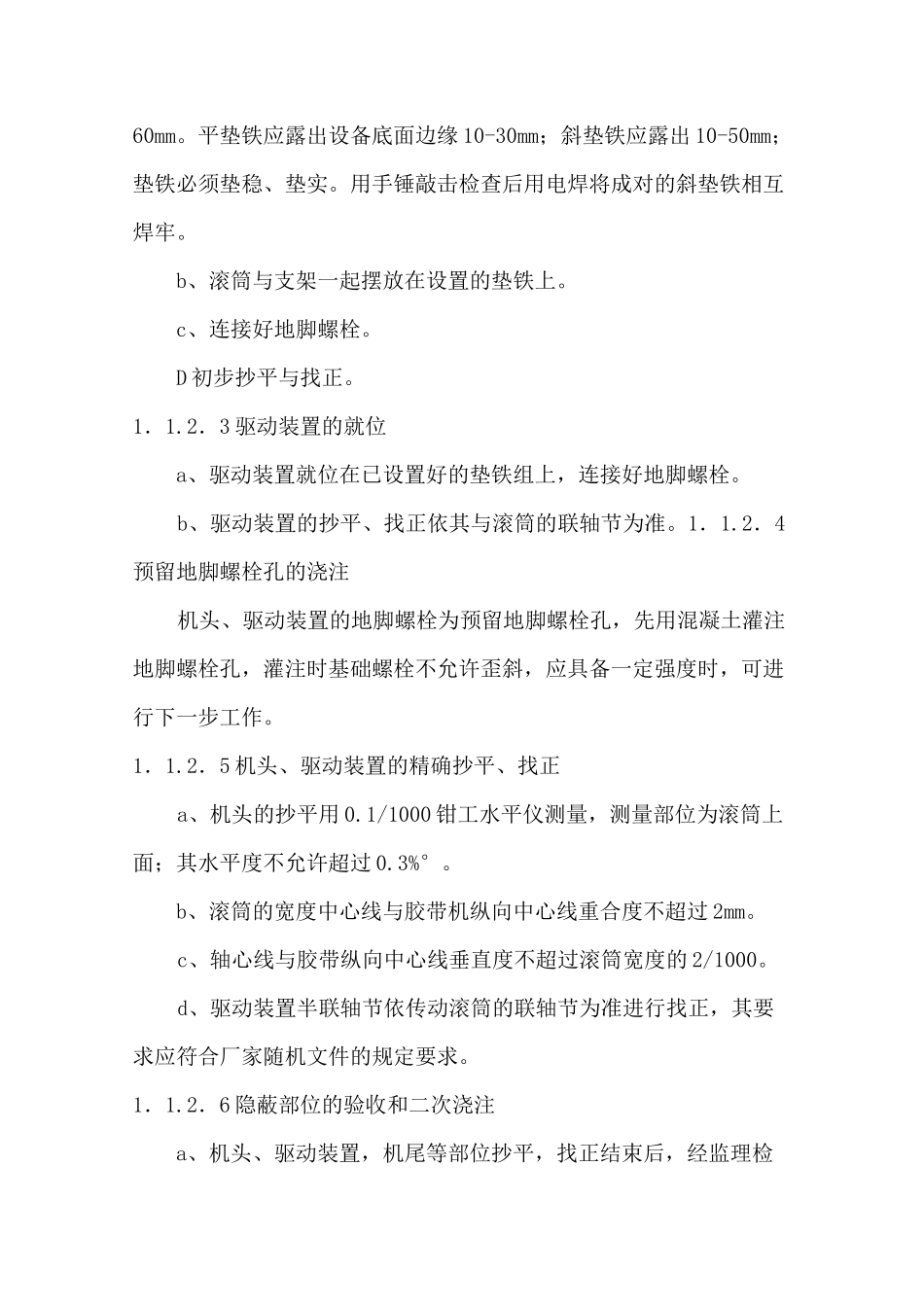

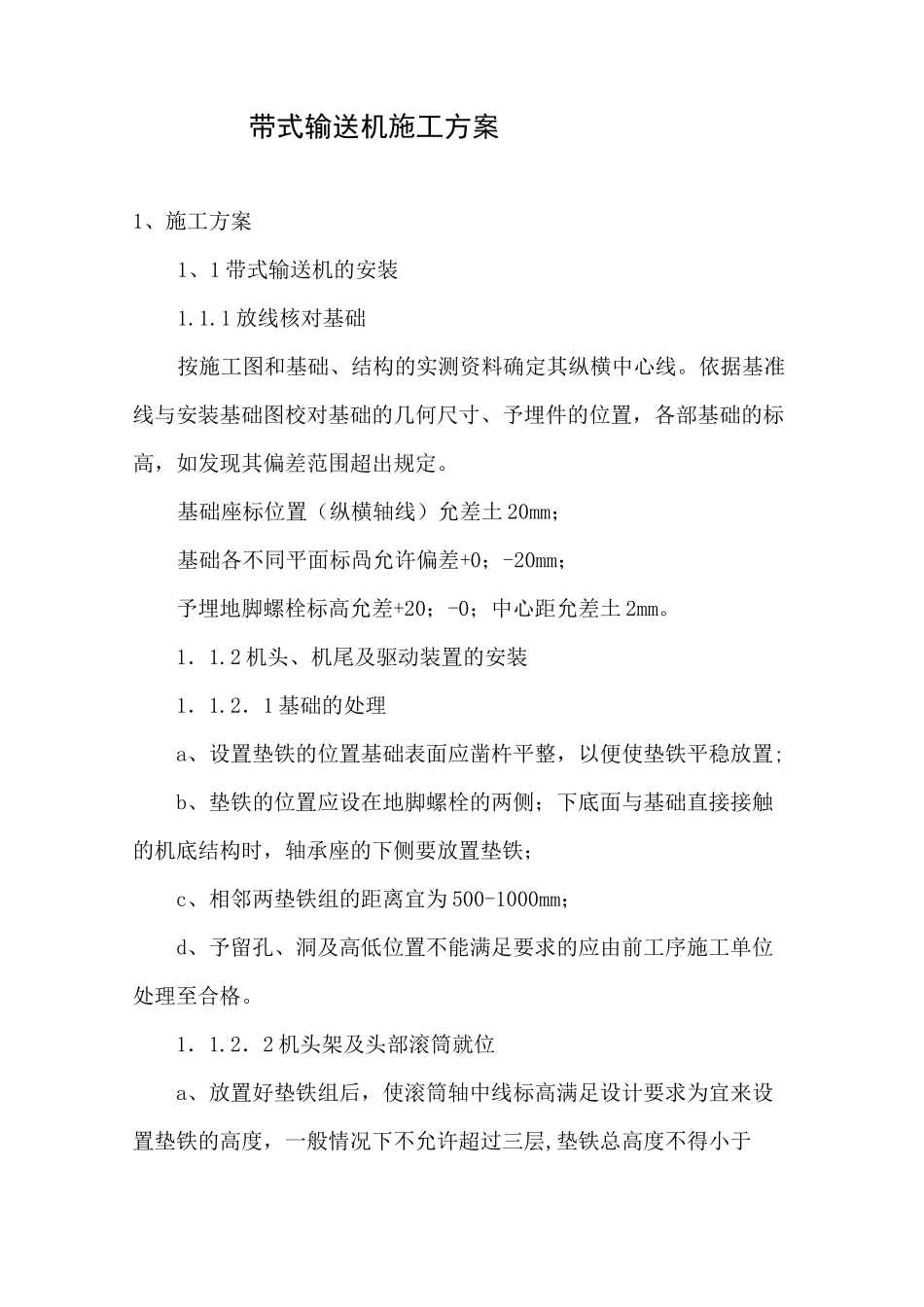

带式输送机施工方案1、施工方案1、1带式输送机的安装1.1.1放线核对基础按施工图和基础、结构的实测资料确定其纵横中心线。依据基准线与安装基础图校对基础的几何尺寸、予埋件的位置，各部基础的标高，如发现其偏差范围超出规定。基础座标位置（纵横轴线）允差土20mm；基础各不同平面标咼允许偏差+0；-20mm；予埋地脚螺栓标高允差+20；-0；中心距允差土2mm。1．1.2机头、机尾及驱动装置的安装1．1.2．1基础的处理a、设置垫铁的位置基础表面应凿杵平整，以便使垫铁平稳放置;b、垫铁的位置应设在地脚螺栓的两侧；下底面与基础直接接触的机底结构时，轴承座的下侧要放置垫铁；c、相邻两垫铁组的距离宜为500-1000mm；d、予留孔、洞及高低位置不能满足要求的应由前工序施工单位处理至合格。1．1.2．2机头架及头部滚筒就位a、放置好垫铁组后，使滚筒轴中线标高满足设计要求为宜来设置垫铁的高度，一般情况下不允许超过三层,垫铁总高度不得小于60mm。平垫铁应露出设备底面边缘10-30mm；斜垫铁应露出10-50mm；垫铁必须垫稳、垫实。用手锤敲击检查后用电焊将成对的斜垫铁相互焊牢。b、滚筒与支架一起摆放在设置的垫铁上。c、连接好地脚螺栓。D初步抄平与找正。1．1.2．3驱动装置的就位a、驱动装置就位在已设置好的垫铁组上，连接好地脚螺栓。b、驱动装置的抄平、找正依其与滚筒的联轴节为准。1．1.2．4预留地脚螺栓孔的浇注机头、驱动装置的地脚螺栓为预留地脚螺栓孔，先用混凝土灌注地脚螺栓孔，灌注时基础螺栓不允许歪斜，应具备一定强度时，可进行下一步工作。1．1.2．5机头、驱动装置的精确抄平、找正a、机头的抄平用0.1/1000钳工水平仪测量，测量部位为滚筒上面；其水平度不允许超过0.3%°。b、滚筒的宽度中心线与胶带机纵向中心线重合度不超过2mm。c、轴心线与胶带纵向中心线垂直度不超过滚筒宽度的2/1000。d、驱动装置半联轴节依传动滚筒的联轴节为准进行找正，其要求应符合厂家随机文件的规定要求。1．1.2．6隐蔽部位的验收和二次浇注a、机头、驱动装置，机尾等部位抄平，找正结束后，经监理检查认可后填写隐蔽工程验收记录。b、上述部位实施二次浇注。浇注前用水冲洗净基础表面；灌浆要捣固、密实，二次浇注所使用的混凝土强度等级应比基础的混凝土强度等级高一级。1．1.3中间架安装首先根据安装图和设备装箱单、选定各中间架的安装位置，对直段中间架要对运输、制造中的弯曲、变形部位进行调整，对曲线段要校核其曲率是否符合设计要求。然后再进行安装。中间架安装时除利用输送机纵向中心线找正外，还应放一条中间架标高辅助线来确定架子的标高，中间架的安装应附合下列要求：1.1.3.1、机架中心线的直线度偏差在任意25m长度内不应大于5mm。1．1.3．2、机架中心线与输送机中心线应重合，其偏差不大于3mm。1．1.3．3、在垂直于机架纵向中心线的平面内机架横截面两对角线长度之差，不应大于两对角线长度平均值的3/1000。1．1.3．4、机架支腿对建筑物地面的垂直度偏差不应大于2/1000。1．1.3．5、中间架的间距，允许偏差±1.5mm。1．1.3．6、中间架高低差不应大于间距的2/1000。1.1.3.7中间架接头处的左、右、高、低偏差不大于1mm；焊接应符合设计要求。1.1.4拉紧装置安装拉紧装置往前松动行程不应小于100mm。1．1.5上下托辊安装输送机架子安装完毕可以进行托辊的安装，以便于安装皮带。托辊安装前应进行检查保证其转动灵活。1．1.5．1、托辊横向中心线与输关机纵向中心线应重合，其偏差不应大于3mm；1．1.5．2、对于非调心或过渡的托辊辊子，见上表面母线应位于同一平面上或同一半径的弧面上。而且相邻三组托辊辊子上表面母线的相对标高差不应大于2mm。1．1.6输送带的连接方法输送带为聚酯帆布，连接方法为冷粘接。a、冷粘接材料：A型氯丁橡胶粘合剂；聚异氰酸脂JQ-1（即列克纳）。b、粘接工艺：按照粘接方法和要求将皮带接头削成阶梯状，清洗干净。用毛刷把配好的胶浆均匀地刷在结合层上，让其在常温下自然硫化约40min,待胶液不沾手后，再刷一遍胶浆，仍自然硫化40min,待胶液不粘手后将接头对正搭接在一起；用蜗锤垫木板从接头中间向两侧敲击几遍，以排出空气。还可用注射器将空气抽...
