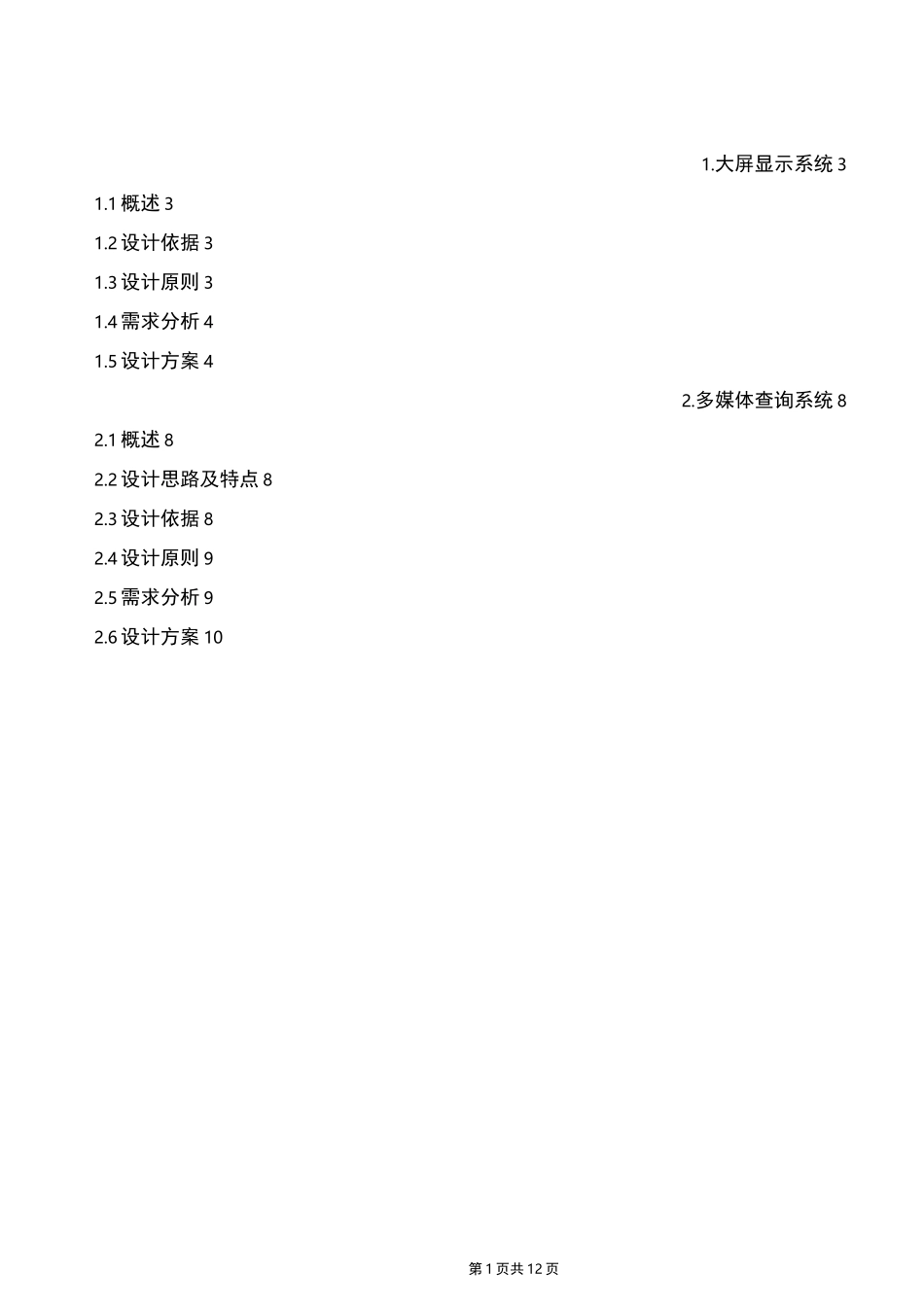

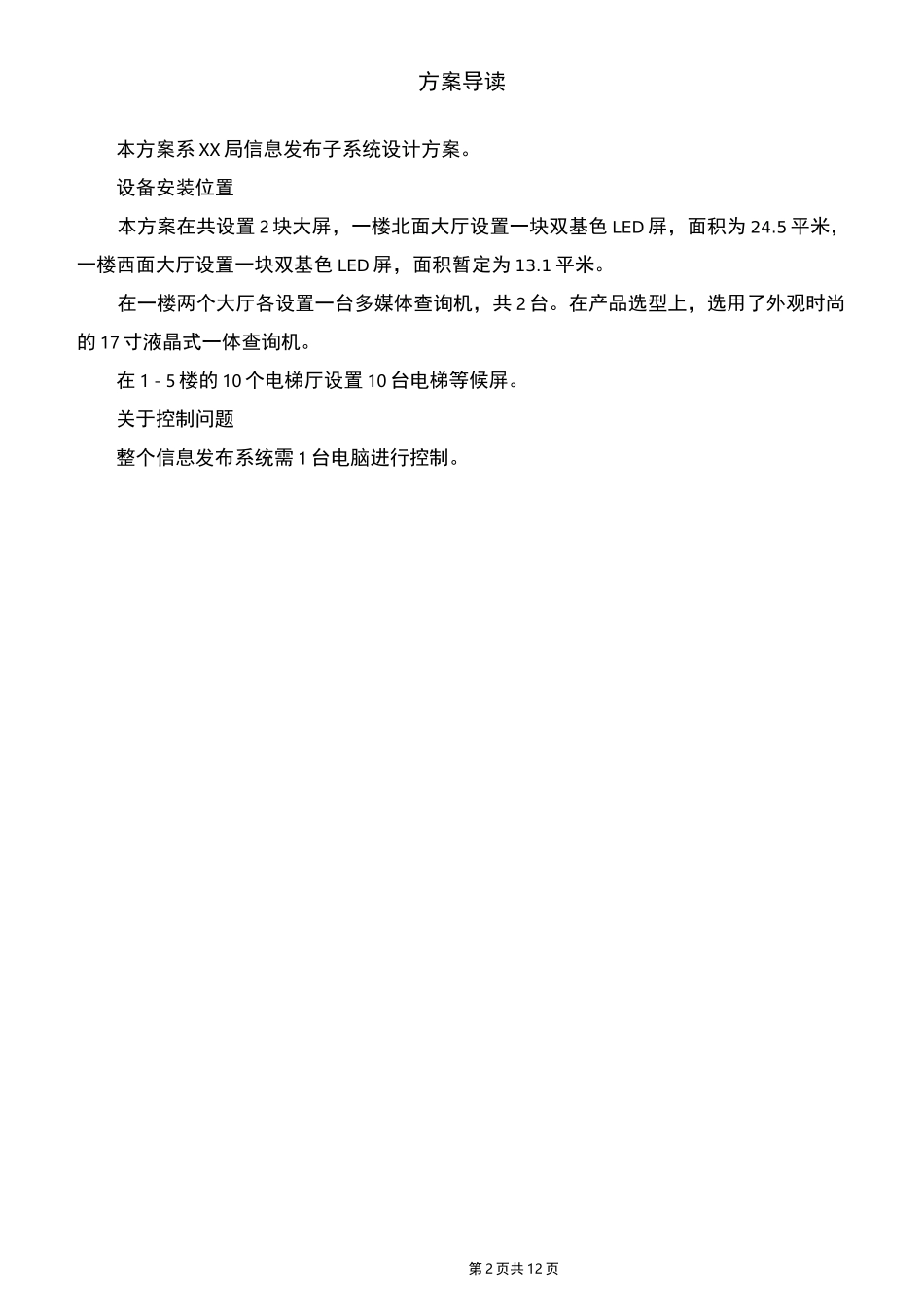

信息发布系统设计第1页共12页1.大屏显示系统31.1概述31.2设计依据31.3设计原则31.4需求分析41.5设计方案42.多媒体查询系统82.1概述82.2设计思路及特点82.3设计依据82.4设计原则92.5需求分析92.6设计方案10第2页共12页方案导读本方案系XX局信息发布子系统设计方案。设备安装位置本方案在共设置2块大屏，一楼北面大厅设置一块双基色LED屏，面积为24.5平米，一楼西面大厅设置一块双基色LED屏，面积暂定为13.1平米。在一楼两个大厅各设置一台多媒体查询机，共2台。在产品选型上，选用了外观时尚的17寸液晶式一体查询机。在1－5楼的10个电梯厅设置10台电梯等候屏。关于控制问题整个信息发布系统需1台电脑进行控制。第3页共12页1.大屏显示系统1.1概述LED显示屏作为一种新兴的显示媒体，随着大规模集成电路和计算机技术的发展而得到了飞速发展，与传统的显示媒体如多彩霓虹灯、象素管电视墙、四色磁翻板相比较，LED显示屏以其亮度髙、动态影像显示效果好、故障低、能耗少、使用寿命长、显示内容多样、显示方式丰富、性能价格比高等优势，作为新一代的显示媒体，已广泛应用于各行各业。特别是灰度显示屏以其现代化的姿态用于企事业单位形象宣传和公共场所信息显示，已成为无可替代的显示媒体。室内LED电子显示屏的主流技术以单色、二基色或三基色LED式为主，LED电子显示屏以大楼计算机网络为基础，通过大屏幕电子显示屏、室内文字提示LED显示屏、室内型（室外型）全彩LED显示屏的显示，每天可以向中心内人员提供天气预报等图形或文字显示内容，该电子公告可取代目前使用的公告黑板，具有很好的社会效益，通过大楼计算机网络方便管理；大屏幕显示的内容由控制计算机进行总控制，通过专用控制软件输入图形或文字可方便修改电子显示屏显示的内容。1.2设计依据本次方案设计主要依据本方案对用户需求的分析，其次依据国家的相关设计标准以及设计规范，具体的相关依据如下：《民用建筑电气设计规范》JGJ/T15-92《髙层民用建筑设计防火规范》GB50045-95《智能建筑设计规范》GB50045-95《工业企业通讯设计规范》GBJ42-81《工业企业通信接地设计规范》GBJ115-87《厅堂扩声系统声学特性指标》GYJ25-85《厅堂扩声特性测量法》GB/T4959-1995《客观评价厅堂语言可懂度的RASTI法》GB/T14475-93《歌舞厅扩声系统的声学特性指标与测量方法》WH0301-931.3设计原则一、确保技术的先进性在选用LED显示屏过程中，我公司坚持以成熟技术为基础，以先进技术为目标，在屏幕控制系统采用第4页共12页开放的计算机局域网络技术，将当今许多成熟的数字技术引入大屏幕显示系统，如数据库技术、网络技术、网络互联技术等具有较强的扩展性。二、确保系统的可靠性器件材料的质量，是保证产品质量的先决条件。本系统的关键原材料，全部采用进口件。选用的LED发光材料，不仅亮度髙，而且寿命长，使用寿命在100000小时以上。其中四元素发光二极管产品可居世界一流水平。三、确保工艺的合理性在显示屏制造中，工艺水平的髙或低，直接关系到显示屏的整体质量。根据用户的不同需求,进行适当调整，使显示屏工艺具有针对性，合理性。根据现场的实际情况综合分析，本方案将LED屏设置一层大厅。此处位置显著且视角开阔，特别适合图片、通知的播放，且配合本方案第2部分的多媒体查询机，组成一套完整的形象展示平台。1.4需求分析XX局展示方面的需求做了如下分析：系统的可靠性及操作的简易性需求：由于本身是XX局的形象工程，系统的稳定可靠性勿庸置疑。同时为提髙系统的操作效率，必须提供简单易懂的操作介面。本系统由于采用成熟可靠的发光二级管技术，不存在CRT.LCD的由于显示部件过热而不稳定的情况，系统极为可靠。同时随系统提供一套WINDOWS介面的管理软件，操作简单易懂。外形的美观需求：本系统是大家了解XX局的窗口，因此本身的造型设计亦需考虑美观大方，给人以美的感受。这是大屏幕显示系统有别于其他系统的地方。本系统由于采用LED技术有效地控制了屏幕的体积，可以满足简洁大方美观的形象需求。1.5设计方案1.5.1综述LED显示屏系统主要由LED电子显示屏体、显示屏控制系统、计算机等部分组成。具有多媒体、多路可实时传送的...
