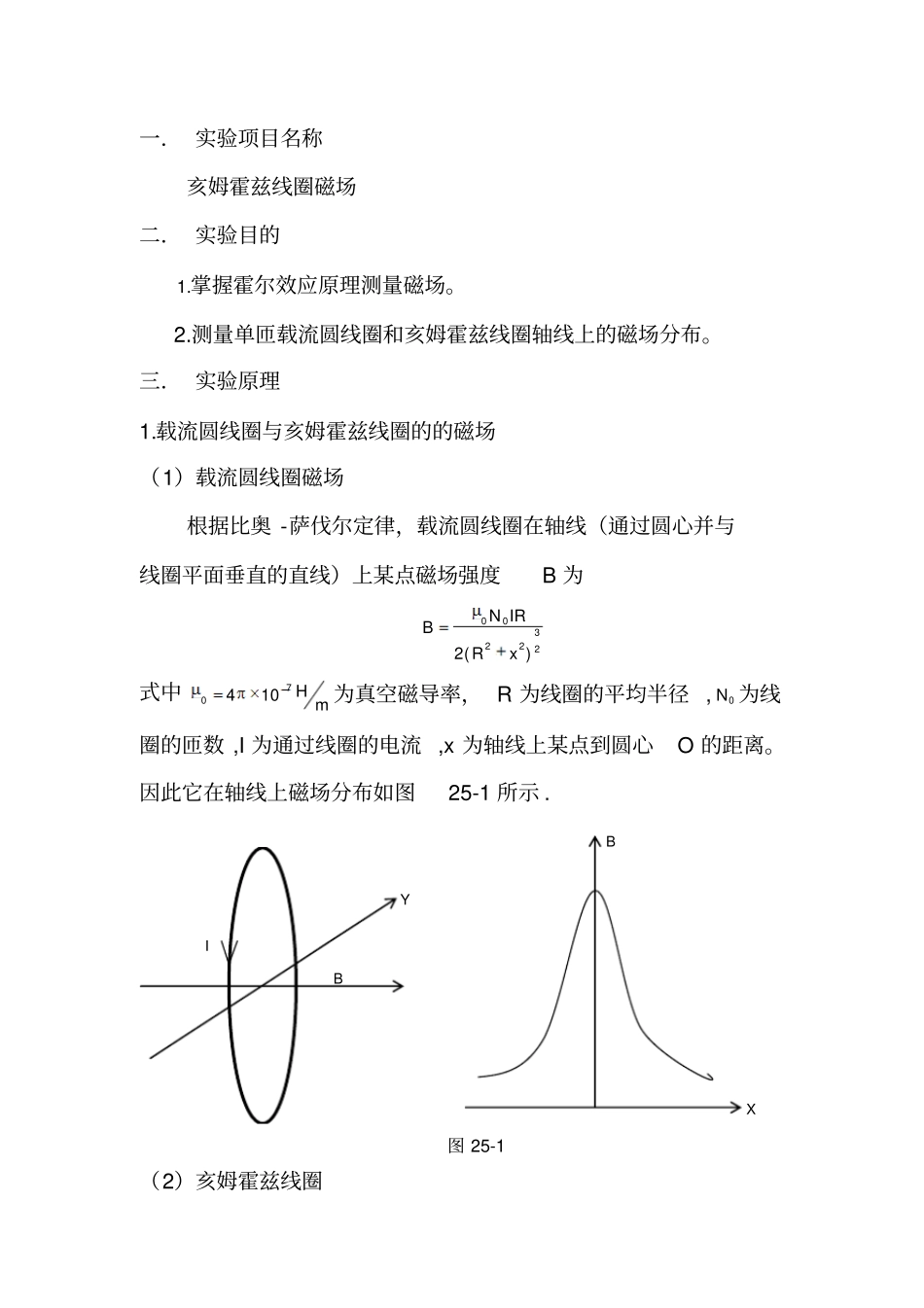

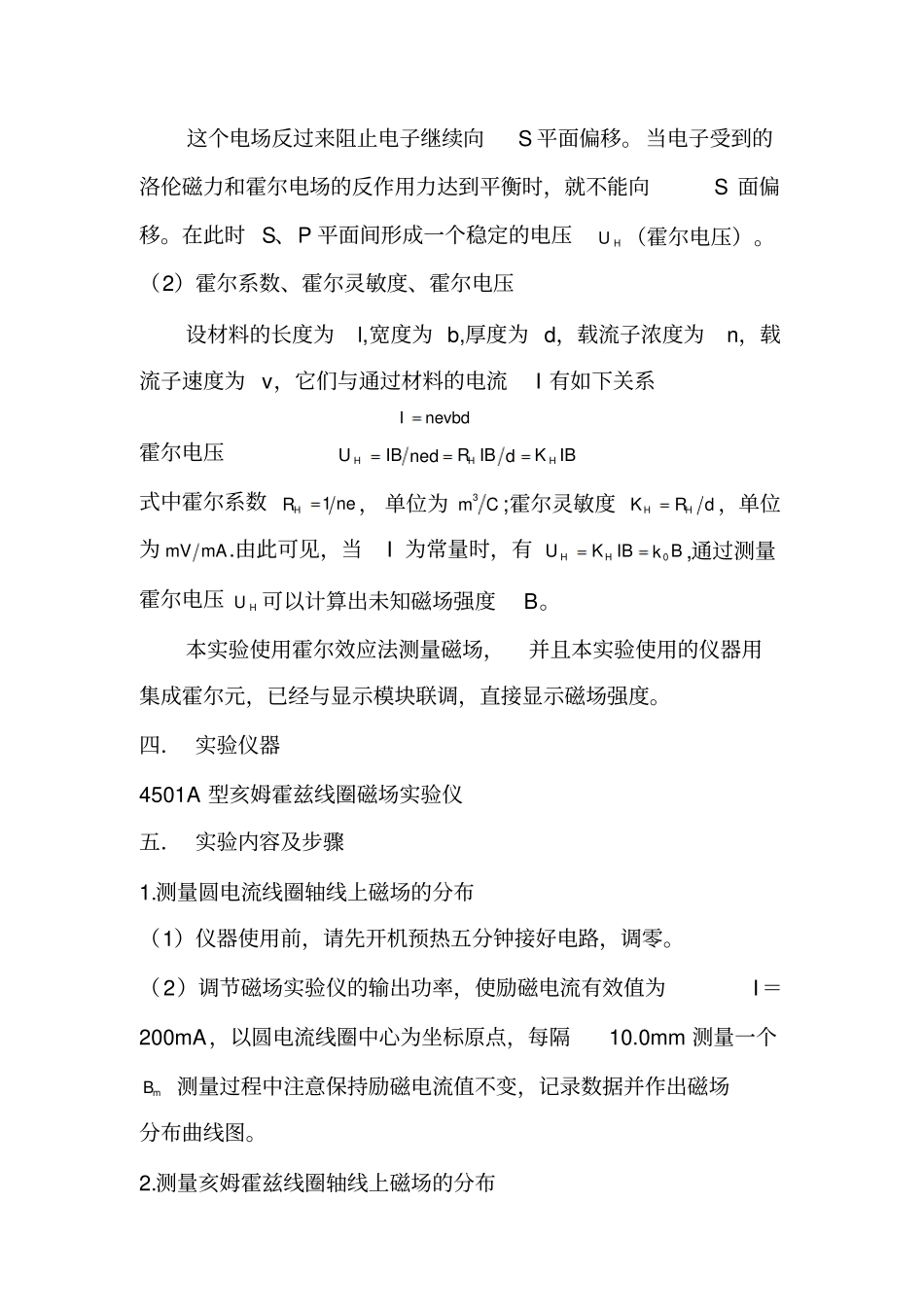

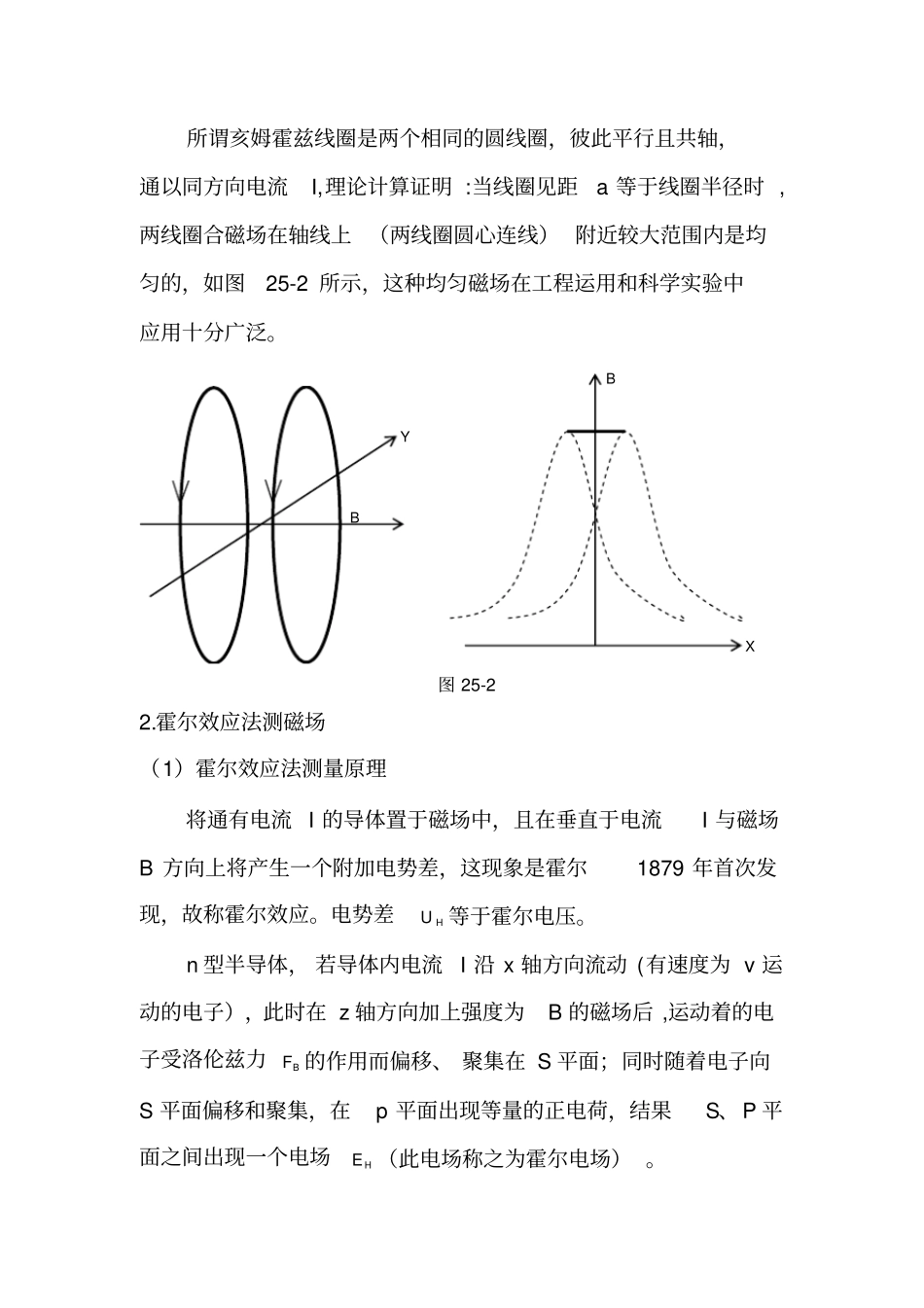

一.实验项目名称亥姆霍兹线圈磁场二.实验目的1.掌握霍尔效应原理测量磁场。2.测量单匝载流圆线圈和亥姆霍兹线圈轴线上的磁场分布。三.实验原理1.载流圆线圈与亥姆霍兹线圈的的磁场(1)载流圆线圈磁场根据比奥-萨伐尔定律,载流圆线圈在轴线(通过圆心并与线圈平面垂直的直线)上某点磁场强度B为232200)(2xRIRNB式中m10470H为真空磁导率,R为线圈的平均半径,0N为线圈的匝数,I为通过线圈的电流,x为轴线上某点到圆心O的距离。因此它在轴线上磁场分布如图25-1所示.图25-1(2)亥姆霍兹线圈IYXBB所谓亥姆霍兹线圈是两个相同的圆线圈,彼此平行且共轴,通以同方向电流I,理论计算证明:当线圈见距a等于线圈半径时,两线圈合磁场在轴线上(两线圈圆心连线)附近较大范围内是均匀的,如图25-2所示,这种均匀磁场在工程运用和科学实验中应用十分广泛。图25-22.霍尔效应法测磁场(1)霍尔效应法测量原理将通有电流I的导体置于磁场中,且在垂直于电流I与磁场B方向上将产生一个附加电势差,这现象是霍尔1879年首次发现,故称霍尔效应。电势差HU等于霍尔电压。n型半导体,若导体内电流I沿x轴方向流动(有速度为v运动的电子),此时在z轴方向加上强度为B的磁场后,运动着的电子受洛伦兹力BF的作用而偏移、聚集在S平面;同时随着电子向S平面偏移和聚集,在p平面出现等量的正电荷,结果S、P平面之间出现一个电场HE(此电场称之为霍尔电场)。YXBB这个电场反过来阻止电子继续向S平面偏移。当电子受到的洛伦磁力和霍尔电场的反作用力达到平衡时,就不能向S面偏移。在此时S、P平面间形成一个稳定的电压HU(霍尔电压)。(2)霍尔系数、霍尔灵敏度、霍尔电压设材料的长度为l,宽度为b,厚度为d,载流子浓度为n,载流子速度为v,它们与通过材料的电流I有如下关系nevbdI霍尔电压IBKIBRIBUHHHdned式中霍尔系数ne1HR,单位为Cm3;霍尔灵敏度dHHRK,单位为AVmm.由此可见,当I为常量时,有BIBKUHH0k,通过测量霍尔电压HU可以计算出未知磁场强度B。本实验使用霍尔效应法测量磁场,并且本实验使用的仪器用集成霍尔元,已经与显示模块联调,直接显示磁场强度。四.实验仪器4501A型亥姆霍兹线圈磁场实验仪五.实验内容及步骤1.测量圆电流线圈轴线上磁场的分布(1)仪器使用前,请先开机预热五分钟接好电路,调零。(2)调节磁场实验仪的输出功率,使励磁电流有效值为I=200mA,以圆电流线圈中心为坐标原点,每隔10.0mm测量一个mB测量过程中注意保持励磁电流值不变,记录数据并作出磁场分布曲线图。2.测量亥姆霍兹线圈轴线上磁场的分布(1)关掉电源,把磁场实验仪的两组线圈串联起来,(注意极性不要接反接反)接到磁场测量仪的输出端钮,调零。(2)调节磁场测量仪的输出功率,使励磁电流有效值仍为I=200mA。以两个线圈轴线的中心点为坐标原点,每个10.0mm测量一个mB值,记录数据并做出磁场分布曲线图。六.数据记录及处理(包括数据表格、数据计算、画图等)1.双线圈磁场分布(I=200mA)位置X/mm-110-100-90-80-70-60-50-40测量值mB/mT0.3830.4410.5000.5580.6120.6540.6920.716位置X/mm-30-20-10010203040测量值mB/mT0.7320.7390.7430.7440.7430.7430.7320.719位置X/mm5060708090100110测量值mB/mT0.6980.6560.6120.5600.5030.4420.383横坐标:位置X/mm纵坐标:磁场大小的测量值mB/mT2.单线圈磁场分布(I=200mA)某点磁感应强度B的理论值为:23222002xRIRNB,x=X-50位置X/mm-1001020304050理论值mB/mT0.3920.4400.4880.5320.5670.5900.598测量值mB/mT0.3700.4140.4600.4980.5340.5560.564误差/mT-0.022-0.026-0.028-0.034-0.033-0.034-0.034位置X/mm60708090100110理论值mB/mT0.5900.5670.5320.4880.4400.392测量值mB/mT0.5580.5370.5050.4660.4200.376误差/mT-0.032-0.030-0.027-0.022-0.020-0.016横坐标:位置X/mm纵坐标:磁场大小mB/mT七.实验结果分析与小结1.结论(1)单线圈磁场沿轴线从圆心向两端递减,亥姆霍兹线圈磁场在两个线圈之间的磁场匀强且强度最大,沿轴线向两端递减。(2)理论上轴线上关于中心对称的两点磁场强度相等。2.误差分析(1)其他磁场对线圈磁场强度测量的干扰。(2)亥姆霍兹线圈的两个线圈的圆心不在同一水平线上,导致实验误差。(3)实验仪器本身具有一定的误差。
