京东方石材干挂施工组织方案VIP免费

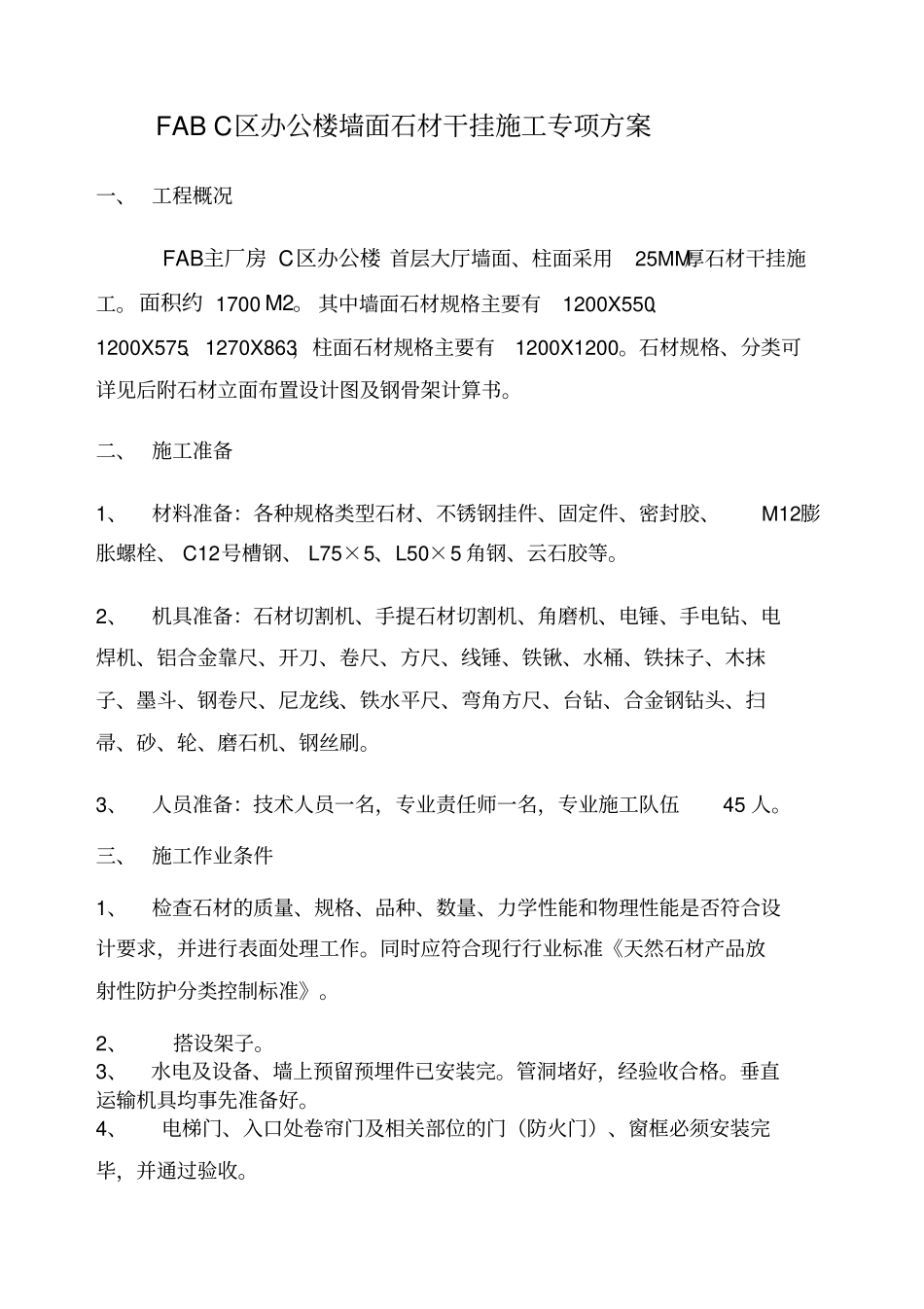

京东方石材干挂施工组织方案_第1页
1/6

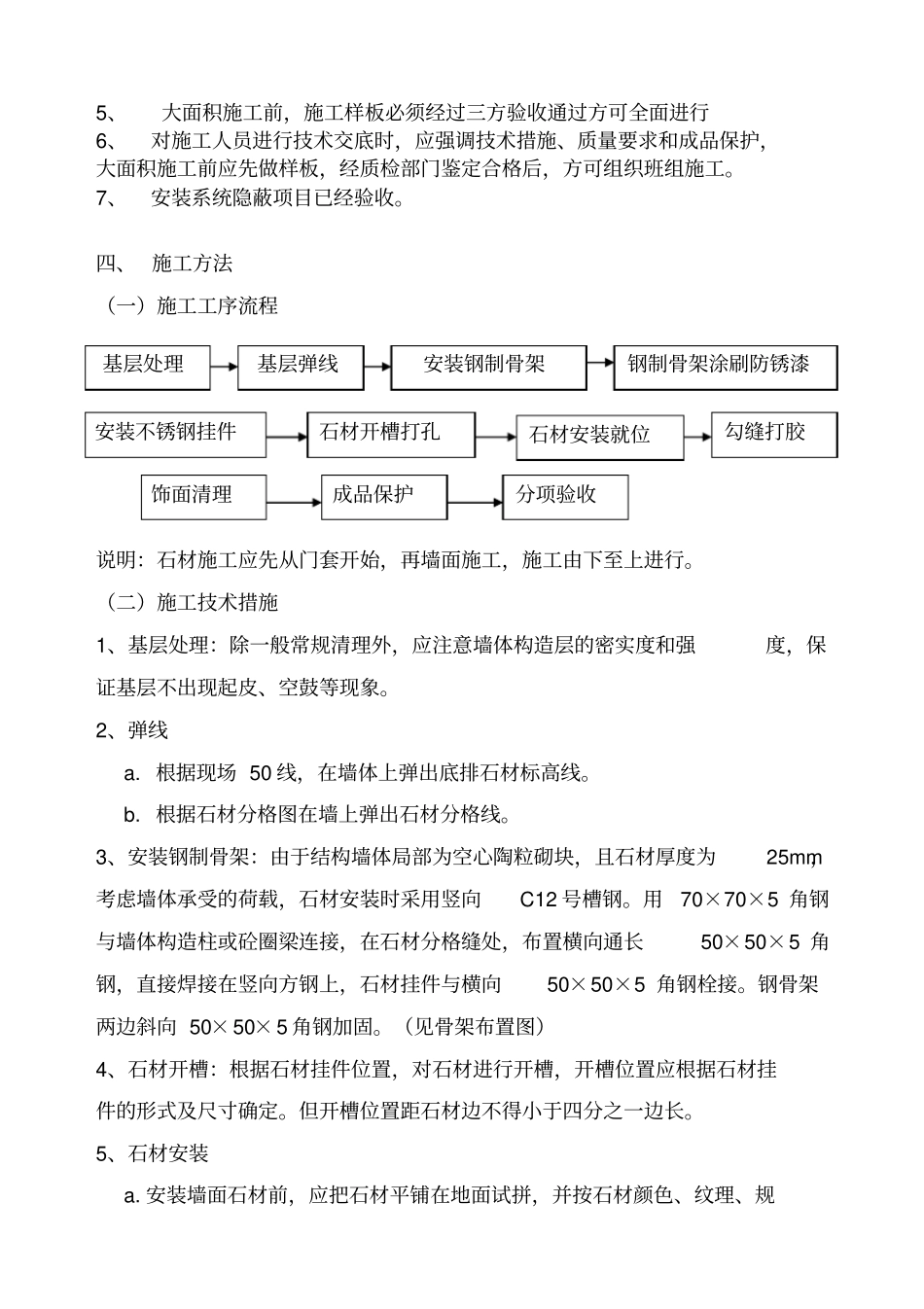

京东方石材干挂施工组织方案_第2页
2/6

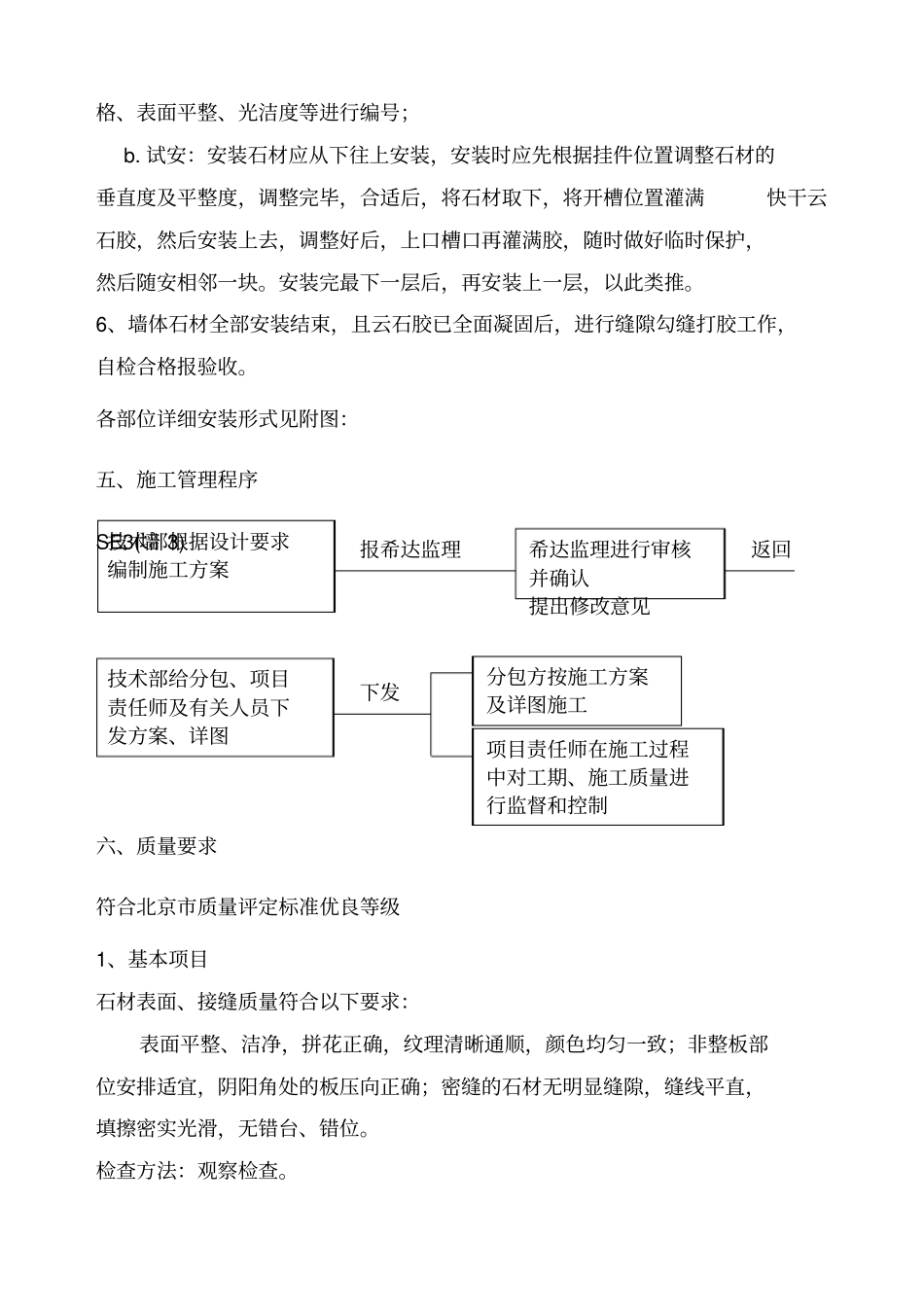

京东方石材干挂施工组织方案_第3页
3/6
FABC区办公楼墙面石材干挂施工专项方案一、工程概况FAB主厂房C区办公楼首层大厅墙面、柱面采用25MM厚石材干挂施工。面积约1700M2。其中墙面石材规格主要有1200X550、1200X575、1270X863,柱面石材规格主要有1200X1200。石材规格、分类可详见后附石材立面布置设计图及钢骨架计算书。二、施工准备1、材料准备:各种规格类型石材、不锈钢挂件、固定件、密封胶、M12膨胀螺栓、C12号槽钢、L75×5、L50×5角钢、云石胶等。2、机具准备:石材切割机、手提石材切割机、角磨机、电锤、手电钻、电焊机、铝合金靠尺、开刀、卷尺、方尺、线锤、铁锹、水桶、铁抹子、木抹子、墨斗、钢卷尺、尼龙线、铁水平尺、弯角方尺、台钻、合金钢钻头、扫帚、砂、轮、磨石机、钢丝刷。3、人员准备:技术人员一名,专业责任师一名,专业施工队伍45人。三、施工作业条件1、检查石材的质量、规格、品种、数量、力学性能和物理性能是否符合设计要求,并进行表面处理工作。同时应符合现行行业标准《天然石材产品放射性防护分类控制标准》。2、搭设架子。3、水电及设备、墙上预留预埋件已安装完。管洞堵好,经验收合格。垂直运输机具均事先准备好。4、电梯门、入口处卷帘门及相关部位的门(防火门)、窗框必须安装完毕,并通过验收。5、大面积施工前,施工样板必须经过三方验收通过方可全面进行6、对施工人员进行技术交底时,应强调技术措施、质量要求和成品保护,大面积施工前应先做样板,经质检部门鉴定合格后,方可组织班组施工。7、安装系统隐蔽项目已经验收。四、施工方法(一)施工工序流程说明:石材施工应先从门套开始,再墙面施工,施工由下至上进行。(二)施工技术措施1、基层处理:除一般常规清理外,应注意墙体构造层的密实度和强度,保证基层不出现起皮、空鼓等现象。2、弹线a.根据现场50线,在墙体上弹出底排石材标高线。b.根据石材分格图在墙上弹出石材分格线。3、安装钢制骨架:由于结构墙体局部为空心陶粒砌块,且石材厚度为25mm,考虑墙体承受的荷载,石材安装时采用竖向C12号槽钢。用70×70×5角钢与墙体构造柱或砼圈梁连接,在石材分格缝处,布置横向通长50×50×5角钢,直接焊接在竖向方钢上,石材挂件与横向50×50×5角钢栓接。钢骨架两边斜向50×50×5角钢加固。(见骨架布置图)4、石材开槽:根据石材挂件位置,对石材进行开槽,开槽位置应根据石材挂件的形式及尺寸确定。但开槽位置距石材边不得小于四分之一边长。5、石材安装a.安装墙面石材前,应把石材平铺在地面试拼,并按石材颜色、纹理、规饰面清理成品保护分项验收石材安装就位勾缝打胶石材开槽打孔安装不锈钢挂件基层处理基层弹线钢制骨架涂刷防锈漆安装钢制骨架格、表面平整、光洁度等进行编号;b.试安:安装石材应从下往上安装,安装时应先根据挂件位置调整石材的垂直度及平整度,调整完毕,合适后,将石材取下,将开槽位置灌满快干云石胶,然后安装上去,调整好后,上口槽口再灌满胶,随时做好临时保护,然后随安相邻一块。安装完最下一层后,再安装上一层,以此类推。6、墙体石材全部安装结束,且云石胶已全面凝固后,进行缝隙勾缝打胶工作,自检合格报验收。各部位详细安装形式见附图:五、施工管理程序SE3(墙3)六、质量要求符合北京市质量评定标准优良等级1、基本项目石材表面、接缝质量符合以下要求:表面平整、洁净,拼花正确,纹理清晰通顺,颜色均匀一致;非整板部位安排适宜,阴阳角处的板压向正确;密缝的石材无明显缝隙,缝线平直,填擦密实光滑,无错台、错位。检查方法:观察检查。技术部根据设计要求编制施工方案希达监理进行审核并确认提出修改意见报希达监理返回技术部给分包、项目责任师及有关人员下发方案、详图下发分包方按施工方案及详图施工项目责任师在施工过程中对工期、施工质量进行监督和控制2、允许偏差项目质量符合以下要求:序号项目允许偏差检验方法1表面平整度1用2米靠尺和楔形塞尺检查2立面垂直度2用2米托线板和垂直监测尺检查3阴阳角方正2用方尺和楔形塞尺检查或内外直角尺4接缝高低差0.3用直尺和塞尺检查5接缝直线度2拉5米线(不足5米拉通线),用钢直尺检查6接缝宽度0.5用钢直尺检查七、关键质...
