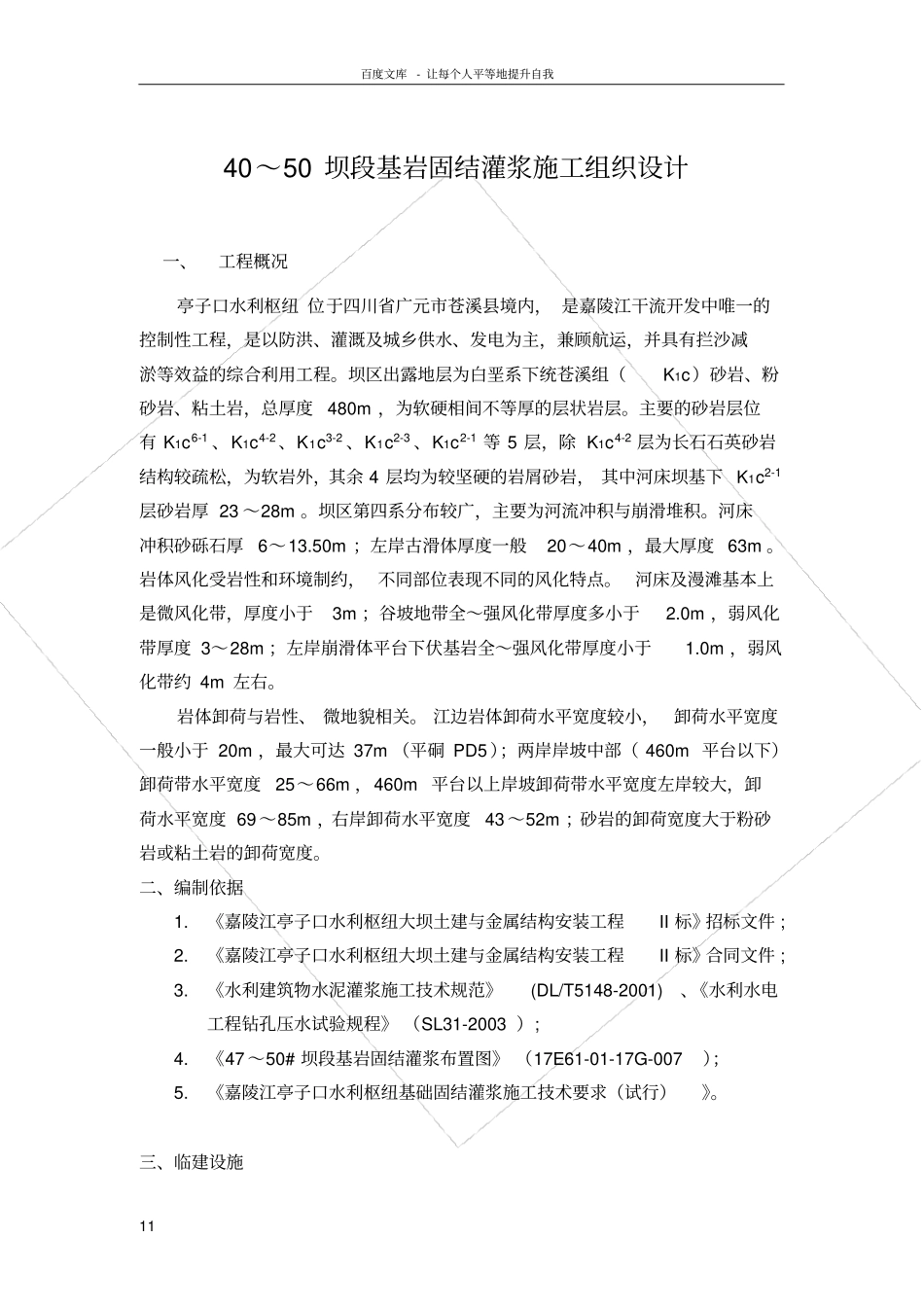

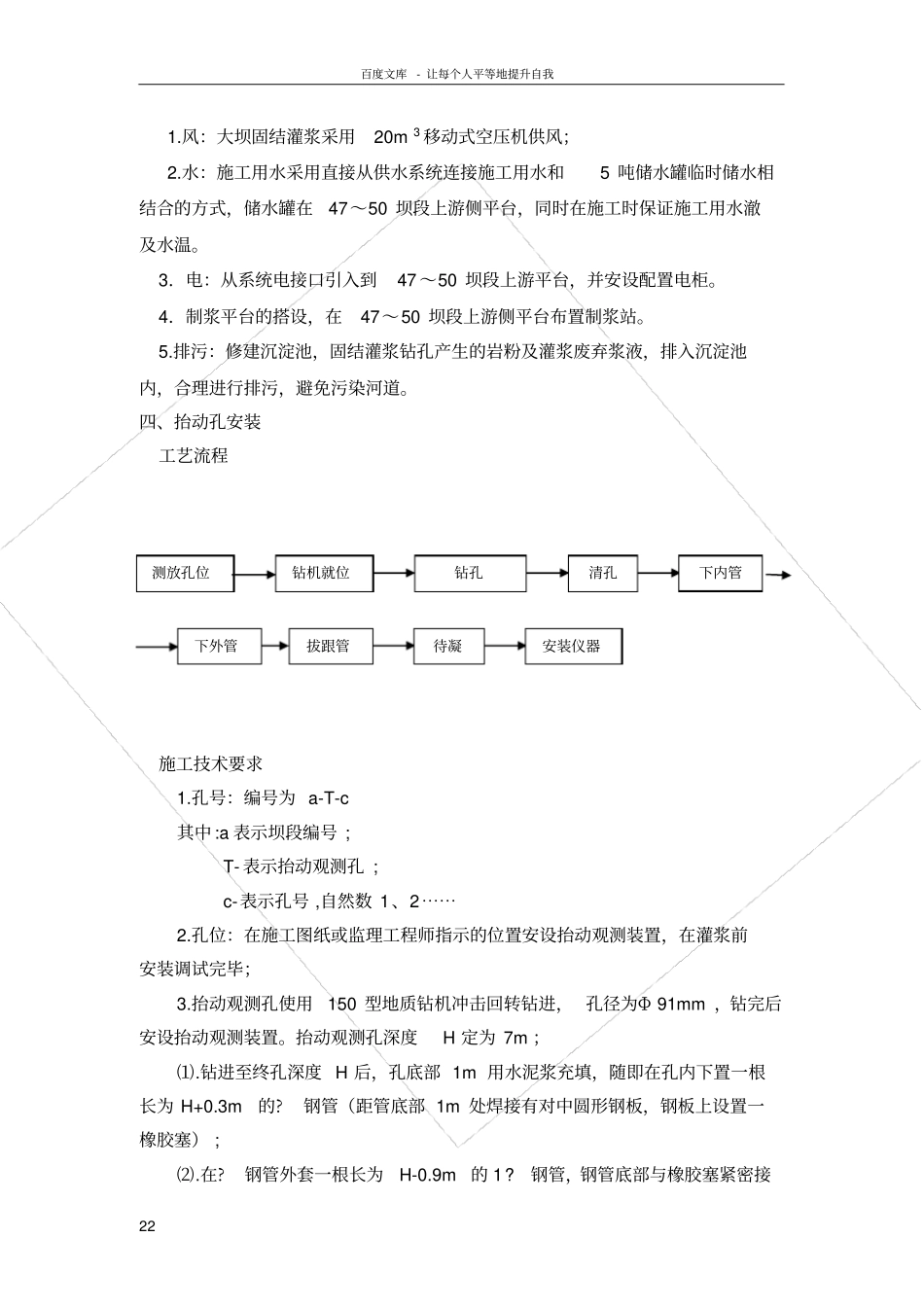

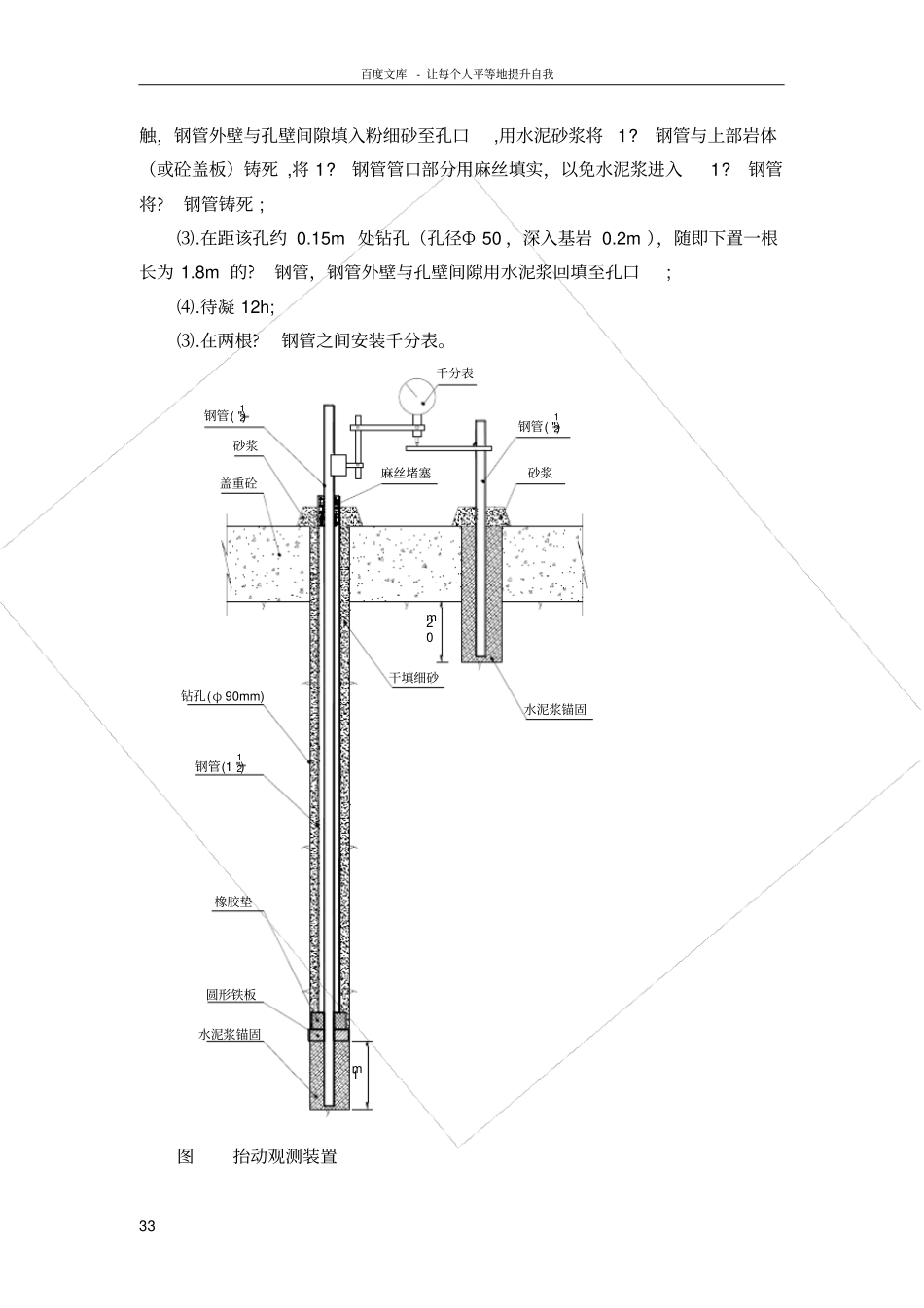

百度文库-让每个人平等地提升自我1140～50坝段基岩固结灌浆施工组织设计一、工程概况亭子口水利枢纽位于四川省广元市苍溪县境内，是嘉陵江干流开发中唯一的控制性工程，是以防洪、灌溉及城乡供水、发电为主，兼顾航运，并具有拦沙减淤等效益的综合利用工程。坝区出露地层为白垩系下统苍溪组（K1c）砂岩、粉砂岩、粘土岩，总厚度480m，为软硬相间不等厚的层状岩层。主要的砂岩层位有K1c6-1、K1c4-2、K1c3-2、K1c2-3、K1c2-1等5层，除K1c4-2层为长石石英砂岩结构较疏松，为软岩外，其余4层均为较坚硬的岩屑砂岩，其中河床坝基下K1c2-1层砂岩厚23～28m。坝区第四系分布较广，主要为河流冲积与崩滑堆积。河床冲积砂砾石厚6～13.50m；左岸古滑体厚度一般20～40m，最大厚度63m。岩体风化受岩性和环境制约，不同部位表现不同的风化特点。河床及漫滩基本上是微风化带，厚度小于3m；谷坡地带全～强风化带厚度多小于2.0m，弱风化带厚度3～28m；左岸崩滑体平台下伏基岩全～强风化带厚度小于1.0m，弱风化带约4m左右。岩体卸荷与岩性、微地貌相关。江边岩体卸荷水平宽度较小，卸荷水平宽度一般小于20m，最大可达37m（平硐PD5）；两岸岸坡中部（460m平台以下）卸荷带水平宽度25～66m，460m平台以上岸坡卸荷带水平宽度左岸较大，卸荷水平宽度69～85m，右岸卸荷水平宽度43～52m；砂岩的卸荷宽度大于粉砂岩或粘土岩的卸荷宽度。二、编制依据1.《嘉陵江亭子口水利枢纽大坝土建与金属结构安装工程II标》招标文件;2.《嘉陵江亭子口水利枢纽大坝土建与金属结构安装工程II标》合同文件;3.《水利建筑物水泥灌浆施工技术规范》(DL/T5148-2001)、《水利水电工程钻孔压水试验规程》（SL31-2003）;4.《47～50#坝段基岩固结灌浆布置图》（17E61-01-17G-007）；5.《嘉陵江亭子口水利枢纽基础固结灌浆施工技术要求（试行）》。三、临建设施百度文库-让每个人平等地提升自我221.风：大坝固结灌浆采用20m3移动式空压机供风；2.水：施工用水采用直接从供水系统连接施工用水和5吨储水罐临时储水相结合的方式，储水罐在47～50坝段上游侧平台，同时在施工时保证施工用水澈及水温。3．电：从系统电接口引入到47～50坝段上游平台，并安设配置电柜。4．制浆平台的搭设，在47～50坝段上游侧平台布置制浆站。5.排污：修建沉淀池，固结灌浆钻孔产生的岩粉及灌浆废弃浆液，排入沉淀池内，合理进行排污，避免污染河道。四、抬动孔安装工艺流程施工技术要求1.孔号：编号为a-T-c其中:a表示坝段编号;T-表示抬动观测孔;c-表示孔号,自然数1、2⋯⋯2.孔位：在施工图纸或监理工程师指示的位置安设抬动观测装置，在灌浆前安装调试完毕；3.抬动观测孔使用150型地质钻机冲击回转钻进，孔径为Φ91mm，钻完后安设抬动观测装置。抬动观测孔深度H定为7m；⑴.钻进至终孔深度H后，孔底部1m用水泥浆充填，随即在孔内下置一根长为H+0.3m的?钢管（距管底部1m处焊接有对中圆形钢板，钢板上设置一橡胶塞）;⑵.在?钢管外套一根长为H-0.9m的1?钢管，钢管底部与橡胶塞紧密接测放孔位钻机就位钻孔清孔下内管下外管拔跟管待凝安装仪器百度文库-让每个人平等地提升自我33触，钢管外壁与孔壁间隙填入粉细砂至孔口,用水泥砂浆将1?钢管与上部岩体（或砼盖板）铸死,将1?钢管管口部分用麻丝填实，以免水泥浆进入1?钢管将?钢管铸死;⑶.在距该孔约0.15m处钻孔（孔径Ф50，深入基岩0.2m），随即下置一根长为1.8m的?钢管，钢管外壁与孔壁间隙用水泥浆回填至孔口;⑷.待凝12h;⑶.在两根?钢管之间安装千分表。1m0.2m12钢管(")12钢管(")砂浆盖重砼钻孔(φ90mm)钢管(1")橡胶垫圆形铁板水泥浆锚固麻丝堵塞干填细砂千分表水泥浆锚固12砂浆图抬动观测装置百度文库-让每个人平等地提升自我44抬动变形观测1.监测抬动变形的目的是为了避免灌浆压力过大致使浅表岩层或混凝土面上抬变形超过规定值;2.设有抬动变形观测装置的部位，其观测孔临近10～20m范围内的灌浆孔段在裂隙冲洗、压水试验及灌浆过程中均进行观测，并将观测成果报监理工程师审查;3.采用千分表观测,当某段灌浆（压水）压力增大时，千分表指针指示数值将发生变化；当某一压力基本稳定后，千分表上指示的终值减去初始...
