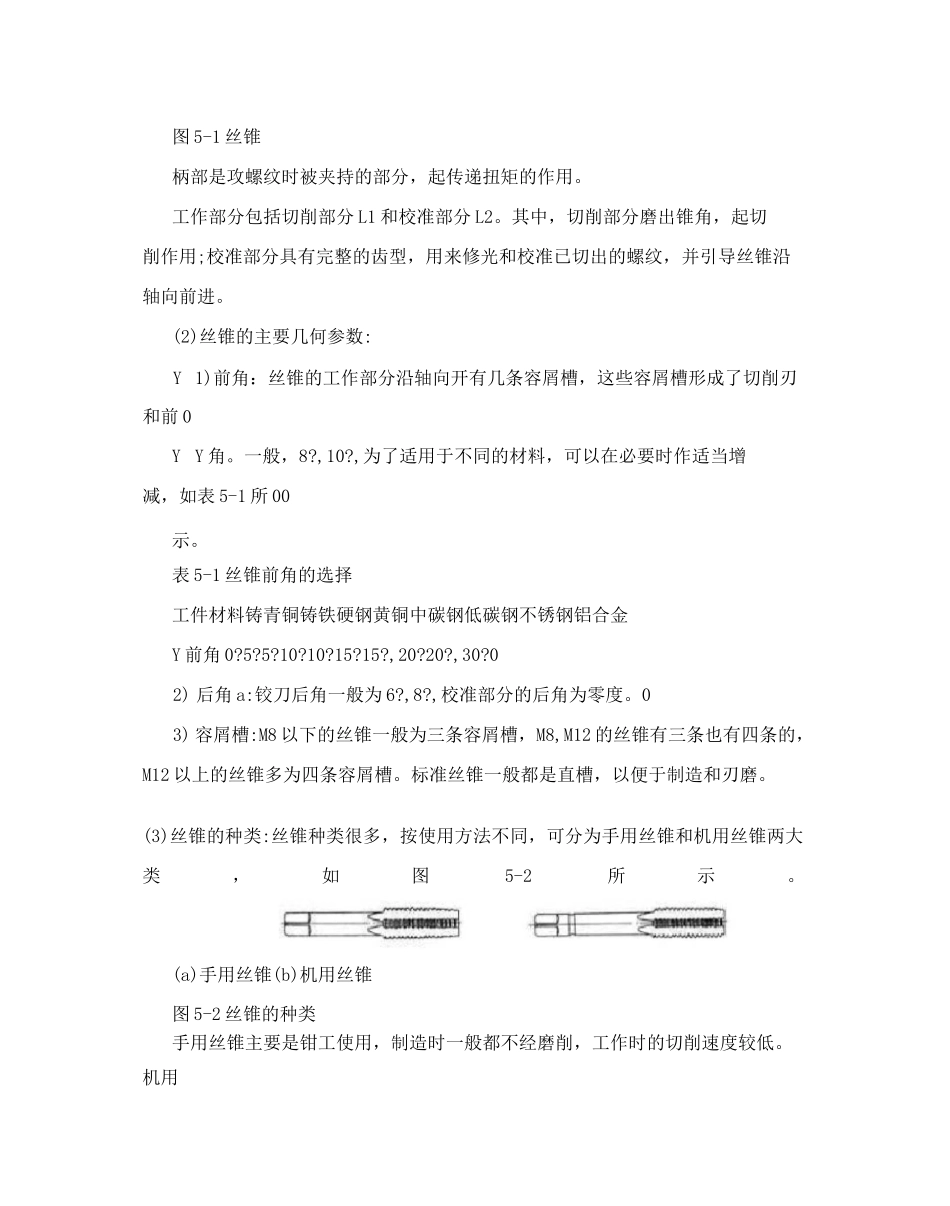

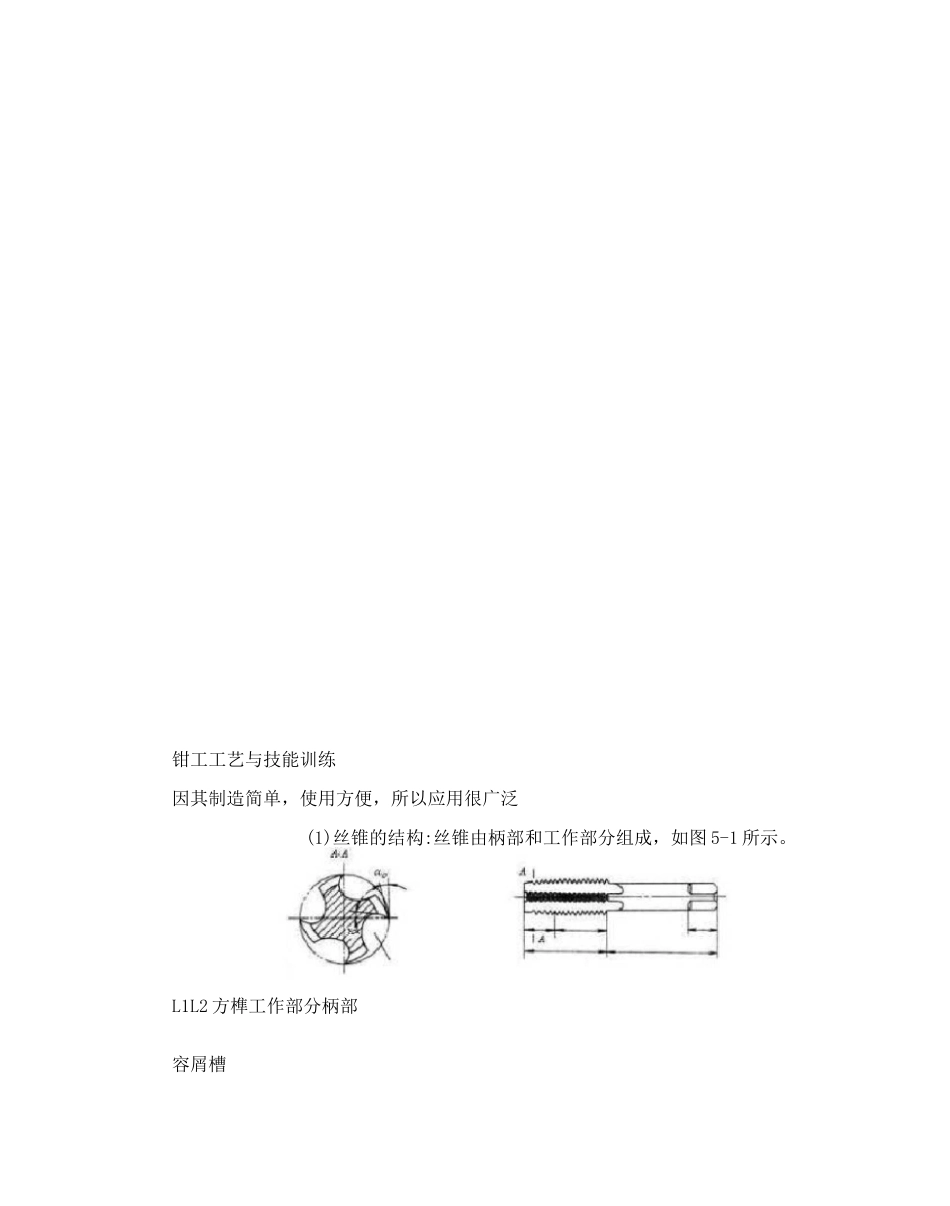

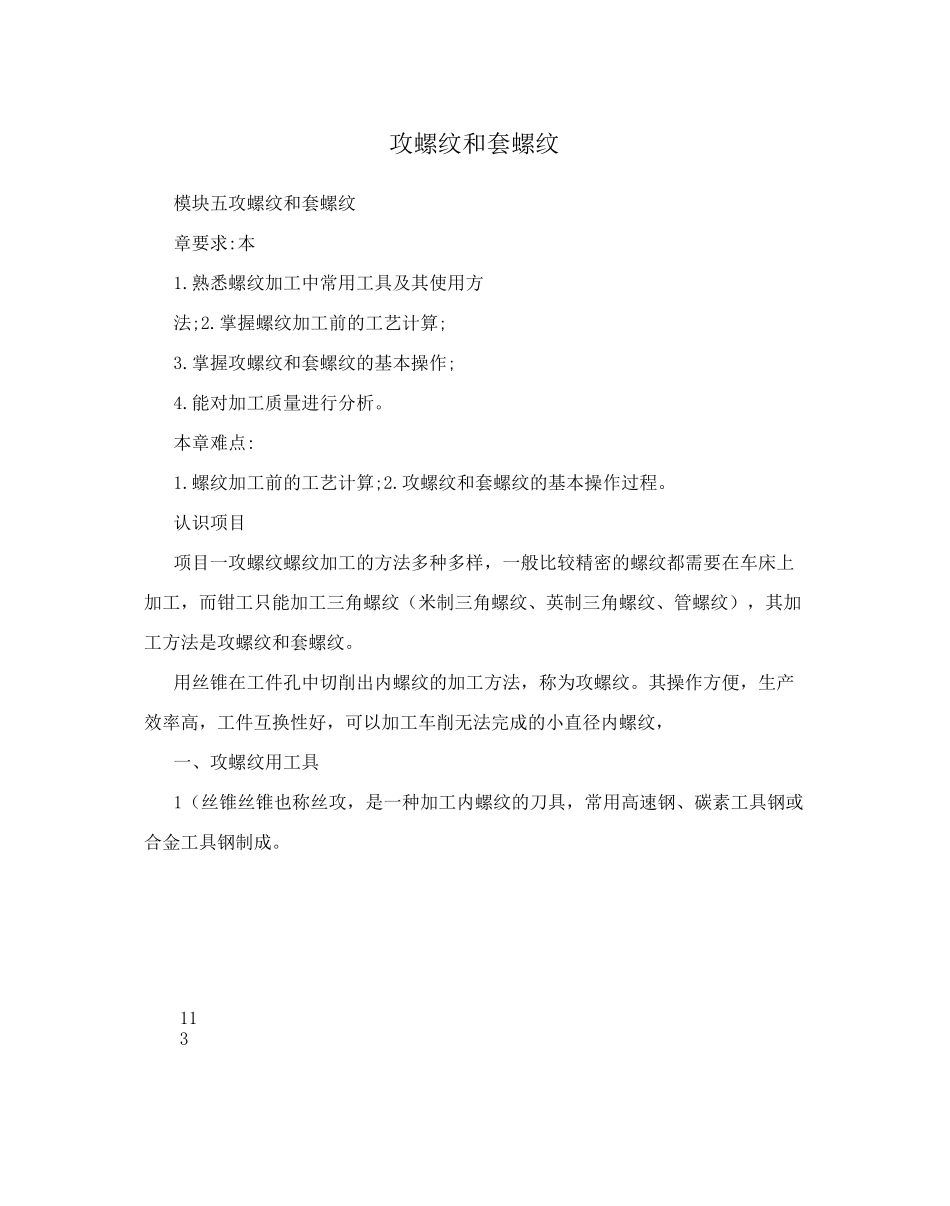

113攻螺纹和套螺纹模块五攻螺纹和套螺纹章要求:本1.熟悉螺纹加工中常用工具及其使用方法;2.掌握螺纹加工前的工艺计算;3.掌握攻螺纹和套螺纹的基本操作;4.能对加工质量进行分析。本章难点:1.螺纹加工前的工艺计算;2.攻螺纹和套螺纹的基本操作过程。认识项目项目一攻螺纹螺纹加工的方法多种多样，一般比较精密的螺纹都需要在车床上加工，而钳工只能加工三角螺纹（米制三角螺纹、英制三角螺纹、管螺纹），其加工方法是攻螺纹和套螺纹。用丝锥在工件孔中切削出内螺纹的加工方法，称为攻螺纹。其操作方便，生产效率高，工件互换性好，可以加工车削无法完成的小直径内螺纹，一、攻螺纹用工具1（丝锥丝锥也称丝攻，是一种加工内螺纹的刀具，常用高速钢、碳素工具钢或合金工具钢制成。钳工工艺与技能训练因其制造简单，使用方便，所以应用很广泛(1)丝锥的结构:丝锥由柄部和工作部分组成，如图5-1所示。L1L2方榫工作部分柄部容屑槽图5-1丝锥柄部是攻螺纹时被夹持的部分，起传递扭矩的作用。工作部分包括切削部分L1和校准部分L2。其中，切削部分磨出锥角，起切削作用;校准部分具有完整的齿型，用来修光和校准已切出的螺纹，并引导丝锥沿轴向前进。(2)丝锥的主要几何参数:Y1)前角：丝锥的工作部分沿轴向开有几条容屑槽，这些容屑槽形成了切削刃和前0YY角。一般，8?,10?,为了适用于不同的材料，可以在必要时作适当增减，如表5-1所00示。表5-1丝锥前角的选择工件材料铸青铜铸铁硬钢黄铜中碳钢低碳钢不锈钢铝合金Y前角0?5?5?10?10?15?15?,20?20?,30?02)后角a:铰刀后角一般为6?,8?,校准部分的后角为零度。03)容屑槽:M8以下的丝锥一般为三条容屑槽，M8,M12的丝锥有三条也有四条的，M12以上的丝锥多为四条容屑槽。标准丝锥一般都是直槽，以便于制造和刃磨。(3)丝锥的种类:丝锥种类很多，按使用方法不同，可分为手用丝锥和机用丝锥两大类，如图5-2所示。(a)手用丝锥(b)机用丝锥图5-2丝锥的种类手用丝锥主要是钳工使用，制造时一般都不经磨削，工作时的切削速度较低。机用丝锥装夹在机床上使用，其形状与手用丝锥基本相似，只是在柄部多一环形槽，用114模块五攻螺纹和套螺纹以防止丝锥从攻丝工具中脱落2（铰杠115铰杠是手工攻螺纹时用来夹持丝锥的工具。铰杠分普通铰杠（图5-3）和丁字形铰杠（图5-4）两类。（a）固定式（b）活络式图5-3普通铰杠（a）活络式（b）固定式图5-4丁字形铰杠普通铰杠又有固定式和活络式两种。固定铰杠一般用于攻制M5以下的螺纹孔，其方孔尺寸与柄长应符合一定的规格，以避免丝锥受力过大而导致折断。活络铰杠可以调节方孔尺寸，应用广泛。丁字形铰杠用于攻制带有台阶工件侧边的螺纹孔或机体内部的螺纹孔，小的丁字形铰杠也有固定式和活络式两种，而大尺寸的丁字形铰杠一般都是固定式的。二、攻螺纹方法1（攻螺纹前的工艺计算在攻螺纹前，应首先确定螺纹底孔的相关尺寸。(1)螺纹底孔直径的确定攻螺纹时，丝锥对金属层有较强的挤压作用，为了减小切削阻力和防止丝锥折断，攻螺纹之前的底孔直径应稍大于标准规定的螺纹内径。普通三角螺纹攻螺纹前的底孔直径可根据表5-2中的经验公式计算，也可直接按该表选用。116表5-2普通螺纹攻螺纹前钻底孔的钻头直径钻头直径d0钻头直径d0螺纹直径螺纹螺距P螺距P铸铁、青铜、钢、可锻铸铁、铸铁、青铜、钢、可锻铸铁、D直径D黄铜紫铜、层压板黄铜紫铜、层压板0.41.61.6211.81220.251.751.75141.512.412.5112.9130.452.052.052.50.352.152.15213.814161.514.414.50.52.52.53114.9150.352.652.650.73.33.32.515.315.540.53.53.5215.816181.516.416.50.84.14.25116.9170.54.54.514.952.517.317.560.755.25.2217.818201.518.418.51.256.66.7118.919816.970.757.17.22.519.319.5219.8201.58.48.5221.520.420.51.258.68.710120.92118.990.759.19.2320.721221.8221.7510.110.21.522.422.5241.510.410.512122.9231.2510.610.7110.911攻螺纹底孔直径的经验计算公式:塑性材料d0=D,P,脆性材料d0=D,(1.05,1.1)P攻英制三角螺纹、圆柱管螺纹和圆锥管螺纹时，钻底孔用的钻头直径可分别从表5-3、表5-4中查出。表5-3英制螺纹、圆柱管螺纹攻螺纹前钻底孔的钻头直...
