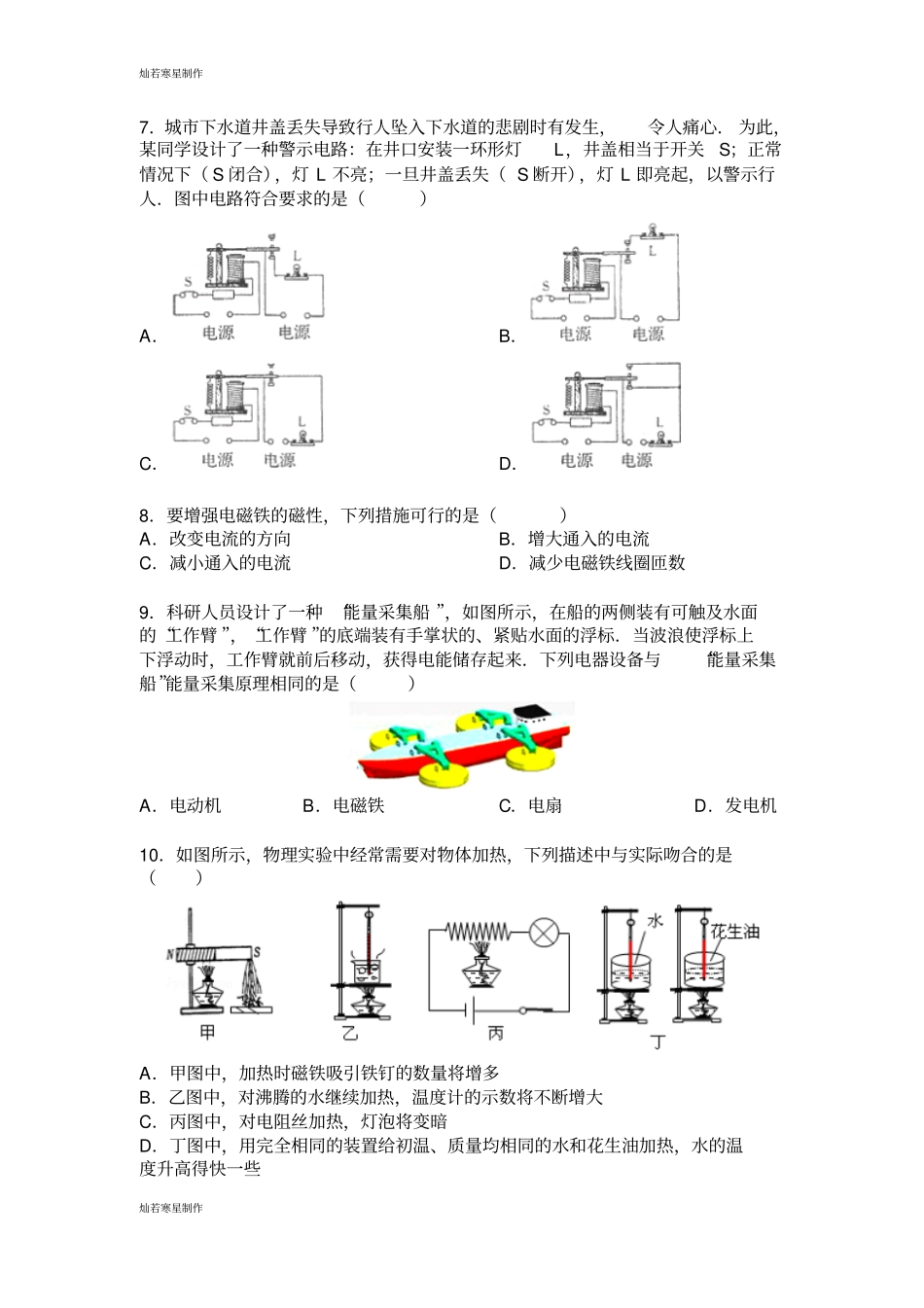

灿若寒星制作灿若寒星制作第二十章电与磁第三节电磁铁电磁继电器测试题知识点：电磁继电器：1．如图所示是某科技小组设计的一种温度自动控制报警装置电路图，关于它的说法正确的是（）A．当温度低于90℃时，报警装置就会响铃，同时绿灯亮B．当温度低于90℃时，报警装置就会响铃，同时红灯亮C．当温度达到90℃时，报警装置就会响铃，同时红灯亮D．当温度达到90℃时，报警装置就会响铃，同时绿灯亮2．如图所示是研究电磁铁磁性的实验．闭合开关后，下列说法正确的是（）A．电磁铁的下端是N极B．电磁铁能吸引大头针是电磁感应现象C．将铁钉换成铜棒会使磁性增强D．滑片P向左移动，电磁铁吸引大头针的数目会增多3．如图是一种水位自动报警器的原理示意图，当水位升高到金属块A时（）A．红灯灭、绿灯亮B．红灯亮、绿灯灭C．红灯亮、绿灯亮D．红灯灭、绿灯灭灿若寒星制作灿若寒星制作4．如图是电磁继电器的构造和工作电路示意图．要使电磁铁对衔铁的吸引力变大，以下做法可行的是（）A．去掉电磁铁线圈中的铁芯B．减少电磁铁线圈的匝数C．适当增大电源A的电压D．适当增大电源B的电压5．电梯为居民出入很大的便利，出于安全考虑，电梯设置有超载自动报警系统，其工作原理如图所示，R1为保护电阻，R2为压敏电阻，其阻值随压力增大而减小．下列说法正确的是（）A．电磁铁是根据电磁感应原理制成的B．工作时，电磁铁的上端为S极C．超载时，电磁铁的磁性减小D．正常情况下（未超载时），K与B接触知识点：电磁铁6．如图所示，条形磁铁置于水平桌面上，电磁铁与条形磁铁处于同一水平线放置，且左端固定，当开关S闭合，电路中滑动变阻器的滑片P逐渐向下移动时，条形磁铁始终保持静止，则在此过程中，条形磁铁受到的摩擦力（）A．方向向右，逐渐减小B．方向向右，逐渐增大C．方向向左，逐渐减小D．方向向左，逐渐增大灿若寒星制作灿若寒星制作7．城市下水道井盖丢失导致行人坠入下水道的悲剧时有发生，令人痛心．为此，某同学设计了一种警示电路：在井口安装一环形灯L，井盖相当于开关S；正常情况下（S闭合），灯L不亮；一旦井盖丢失（S断开），灯L即亮起，以警示行人．图中电路符合要求的是（）A．B．C．D．8．要增强电磁铁的磁性，下列措施可行的是（）A．改变电流的方向B．增大通入的电流C．减小通入的电流D．减少电磁铁线圈匝数9．科研人员设计了一种“能量采集船”，如图所示，在船的两侧装有可触及水面的“工作臂”，“工作臂”的底端装有手掌状的、紧贴水面的浮标．当波浪使浮标上下浮动时，工作臂就前后移动，获得电能储存起来．下列电器设备与“能量采集船”能量采集原理相同的是（）A．电动机B．电磁铁C．电扇D．发电机10．如图所示，物理实验中经常需要对物体加热，下列描述中与实际吻合的是（）A．甲图中，加热时磁铁吸引铁钉的数量将增多B．乙图中，对沸腾的水继续加热，温度计的示数将不断增大C．丙图中，对电阻丝加热，灯泡将变暗D．丁图中，用完全相同的装置给初温、质量均相同的水和花生油加热，水的温度升高得快一些灿若寒星制作灿若寒星制作11．如图是拍摄机动车闯红灯的工作原理示意图．光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违规车辆．下列有关说法正确的是（）A．只要光控开关接收到红光，摄像系统就会自动拍摄B．机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄C．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄D．若将光控开关和压力开关并联，也能起到相同的作用12．小明利用热敏电阻设计了一个“过热自动报警电路”，如图甲．将热敏电阻R安装在需要探测温度的地方，当环境温度正常时，指示灯亮；当环境温度超过某一值时，警铃响．图甲中继电器的供电电压U1=3V，继电器线圈的电阻R0为30Ω，当线圈中的电流大于等于50mA时，警铃响．图乙是热敏电阻的阻值随温度变化的图象．以下说法正确的是（）A．图中接线柱A应与C连接，B与D连接B．当环境温度升高时，电磁铁的磁性减弱C．图甲中电磁铁的下端P的磁极应为N极D．环境温度达到80℃时，警铃响13．探究影响电磁铁磁性强弱的因素时，按如图...
