人教版九年级物理串联和并联同步练习VIP免费

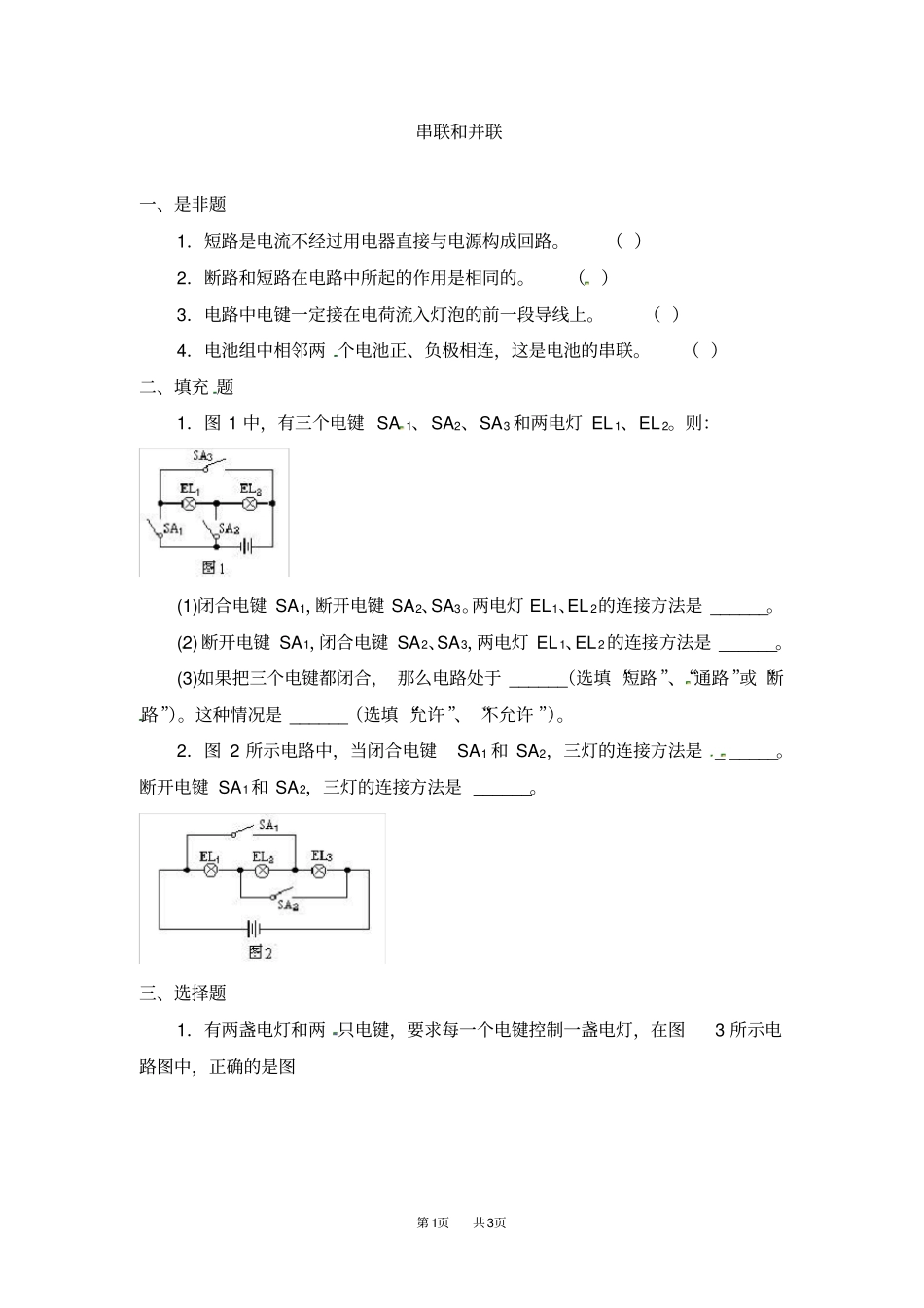

人教版九年级物理串联和并联同步练习_第1页
1/3

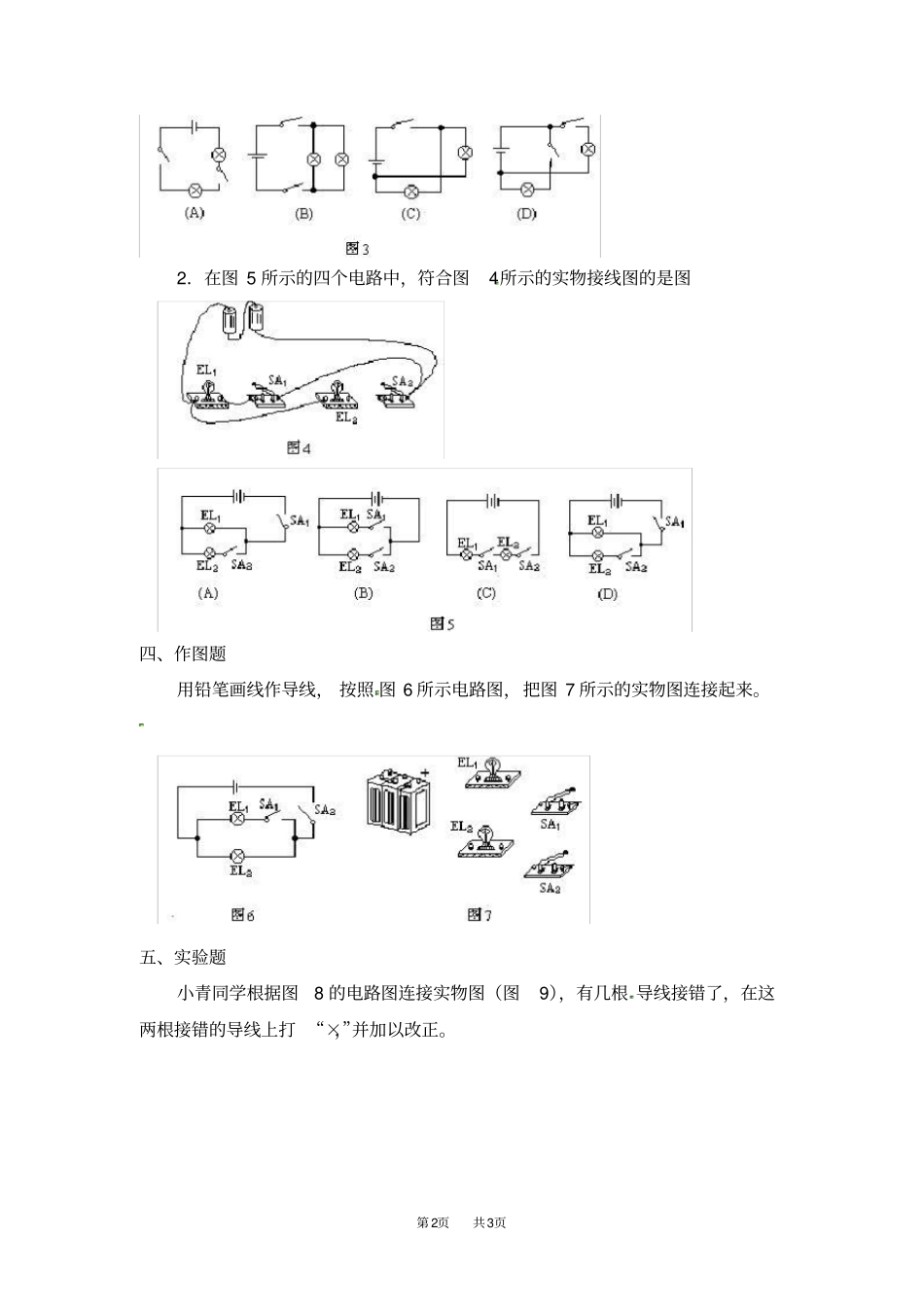

人教版九年级物理串联和并联同步练习_第2页
2/3

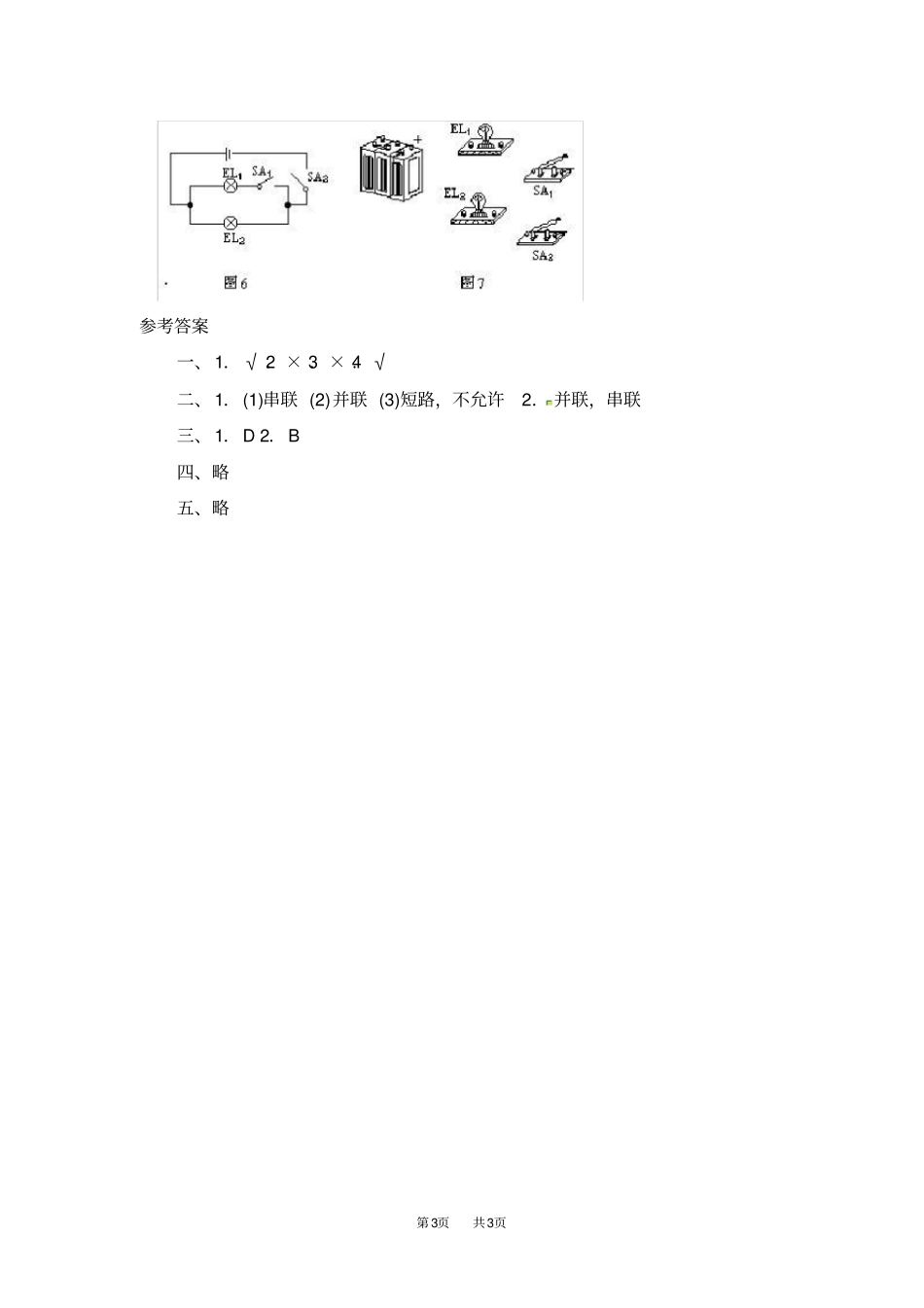

人教版九年级物理串联和并联同步练习_第3页
3/3
第1页共3页串联和并联一、是非题1.短路是电流不经过用电器直接与电源构成回路。()2.断路和短路在电路中所起的作用是相同的。()3.电路中电键一定接在电荷流入灯泡的前一段导线上。()4.电池组中相邻两个电池正、负极相连,这是电池的串联。()二、填充题1.图1中,有三个电键SA1、SA2、SA3和两电灯EL1、EL2。则:(1)闭合电键SA1,断开电键SA2、SA3。两电灯EL1、EL2的连接方法是______。(2)断开电键SA1,闭合电键SA2、SA3,两电灯EL1、EL2的连接方法是______。(3)如果把三个电键都闭合,那么电路处于______(选填“短路”、“通路”或“断路”)。这种情况是______(选填“允许”、“不允许”)。2.图2所示电路中,当闭合电键SA1和SA2,三灯的连接方法是______。断开电键SA1和SA2,三灯的连接方法是______。三、选择题1.有两盏电灯和两只电键,要求每一个电键控制一盏电灯,在图3所示电路图中,正确的是图第2页共3页2.在图5所示的四个电路中,符合图4所示的实物接线图的是图四、作图题用铅笔画线作导线,按照图6所示电路图,把图7所示的实物图连接起来。五、实验题小青同学根据图8的电路图连接实物图(图9),有几根导线接错了,在这两根接错的导线上打“×”,并加以改正。第3页共3页参考答案一、1.√2.×3.×4.√二、1.(1)串联(2)并联(3)短路,不允许2.并联,串联三、1.D2.B四、略五、略
