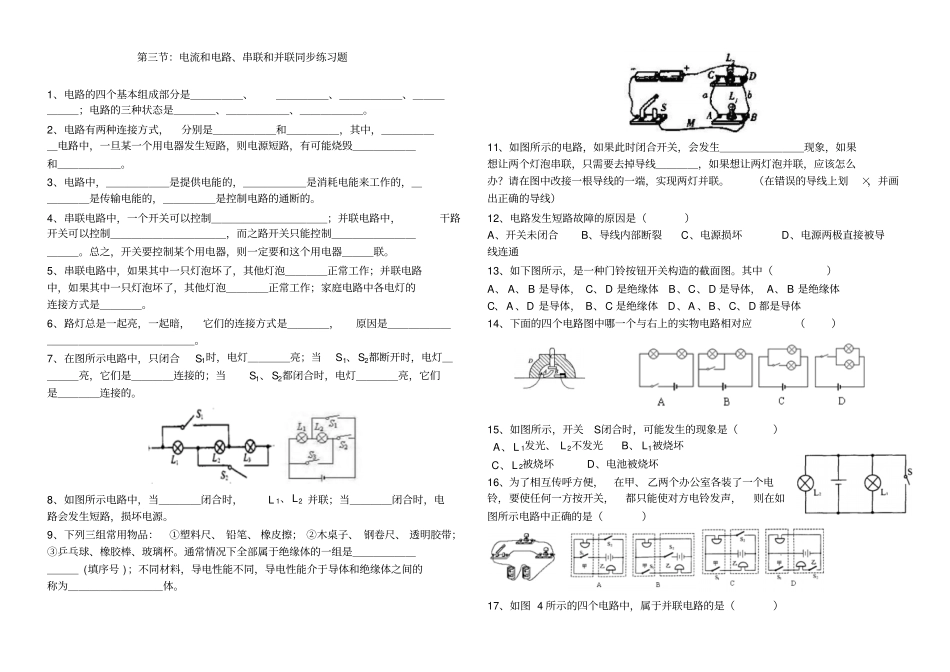

第三节：电流和电路、串联和并联同步练习题1、电路的四个基本组成部分是＿＿＿＿＿、＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿；电路的三种状态是＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿。2、电路有两种连接方式，分别是＿＿＿＿＿＿和＿＿＿＿＿，其中，＿＿＿＿＿＿电路中，一旦某一个用电器发生短路，则电源短路，有可能烧毁＿＿＿＿＿＿和＿＿＿＿＿＿。3、电路中，＿＿＿＿＿＿是提供电能的，＿＿＿＿＿＿是消耗电能来工作的，＿＿＿＿＿是传输电能的，＿＿＿＿＿是控制电路的通断的。4、串联电路中，一个开关可以控制＿＿＿＿＿＿＿＿＿＿＿；并联电路中，干路开关可以控制＿＿＿＿＿＿＿＿＿＿＿，而之路开关只能控制＿＿＿＿＿＿＿＿＿＿＿。总之，开关要控制某个用电器，则一定要和这个用电器＿＿＿联。5、串联电路中，如果其中一只灯泡坏了，其他灯泡＿＿＿＿正常工作；并联电路中，如果其中一只灯泡坏了，其他灯泡＿＿＿＿正常工作；家庭电路中各电灯的连接方式是＿＿＿＿。6、路灯总是一起亮，一起暗，它们的连接方式是＿＿＿＿，原因是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。7、在图所示电路中，只闭合S1时，电灯＿＿＿＿亮；当S1、S2都断开时，电灯＿＿＿＿亮，它们是＿＿＿＿连接的；当S1、S2都闭合时，电灯＿＿＿＿亮，它们是＿＿＿＿连接的。8、如图所示电路中，当＿＿＿＿闭合时，L1、L2并联；当＿＿＿＿闭合时，电路会发生短路，损坏电源。9、下列三组常用物品：①塑料尺、铅笔、橡皮擦；②木桌子、钢卷尺、透明胶带；③乒乓球、橡胶棒、玻璃杯。通常情况下全部属于绝缘体的一组是＿＿＿＿＿＿＿＿＿(填序号)；不同材料，导电性能不同，导电性能介于导体和绝缘体之间的称为＿＿＿＿＿＿＿＿＿体。11、如图所示的电路，如果此时闭合开关，会发生＿＿＿＿＿＿＿＿现象，如果想让两个灯泡串联，只需要去掉导线＿＿＿＿，如果想让两灯泡并联，应该怎么办？请在图中改接一根导线的一端，实现两灯并联。（在错误的导线上划×，并画出正确的导线）12、电路发生短路故障的原因是（）A、开关未闭合B、导线内部断裂C、电源损坏D、电源两极直接被导线连通13、如下图所示，是一种门铃按钮开关构造的截面图。其中（）A、A、B是导体，C、D是绝缘体B、C、D是导体，A、B是绝缘体C、A、D是导体，B、C是绝缘体D、A、B、C、D都是导体14、下面的四个电路图中哪一个与右上的实物电路相对应（）15、如图所示，开关S闭合时，可能发生的现象是（）A、L1发光、L2不发光B、L1被烧坏C、L2被烧坏D、电池被烧坏16、为了相互传呼方便，在甲、乙两个办公室各装了一个电铃，要使任何一方按开关，都只能使对方电铃发声，则在如图所示电路中正确的是（）17、如图4所示的四个电路中，属于并联电路的是（）18、如图所示电路，以下说法正确的是（）A、只接通S2灯不亮，仅电铃响B、只接通S1灯不亮，电铃不响C、只断开S3灯亮，电铃响D、只断开S1灯不亮，仅电铃响19、如图所示的电路中，当S1、S2都闭合时，则（）A、L1、L2串联B、Ll、L2并联C、灯L1被短路D、灯L2短路20、高压输电网中的铁架与导线之间必须用绝缘材料连接，由于长期暴露在室外，要求这种材料的性质相当稳定。下列最适合用作这种材料的是（）A、铝合金B、橡胶C、干木材D、陶瓷21、楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。科研人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开。若将这两个开关配合使用，就可以使楼道灯变得“智能化”，这种“智能”电路正确的是（）22、以下电路图与实物图一致的是()23、跷泉实验时连接了如右上图所示的电路，闭合开关S1和S2后，下列分析正确的是?（??）A、小灯泡亮、电铃响B、小灯泡亮、电铃不响??C、小灯泡不亮、电铃响D、小灯泡不亮、电铃不响24、如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是：（???）25、在图所示的各电路图中，能反映出Ll、L2并联，开关S断开后L1仍能发光的是?（???）26、教室里投影仪的光源是强光灯泡，发光时温度很高，必须用风扇给予...
