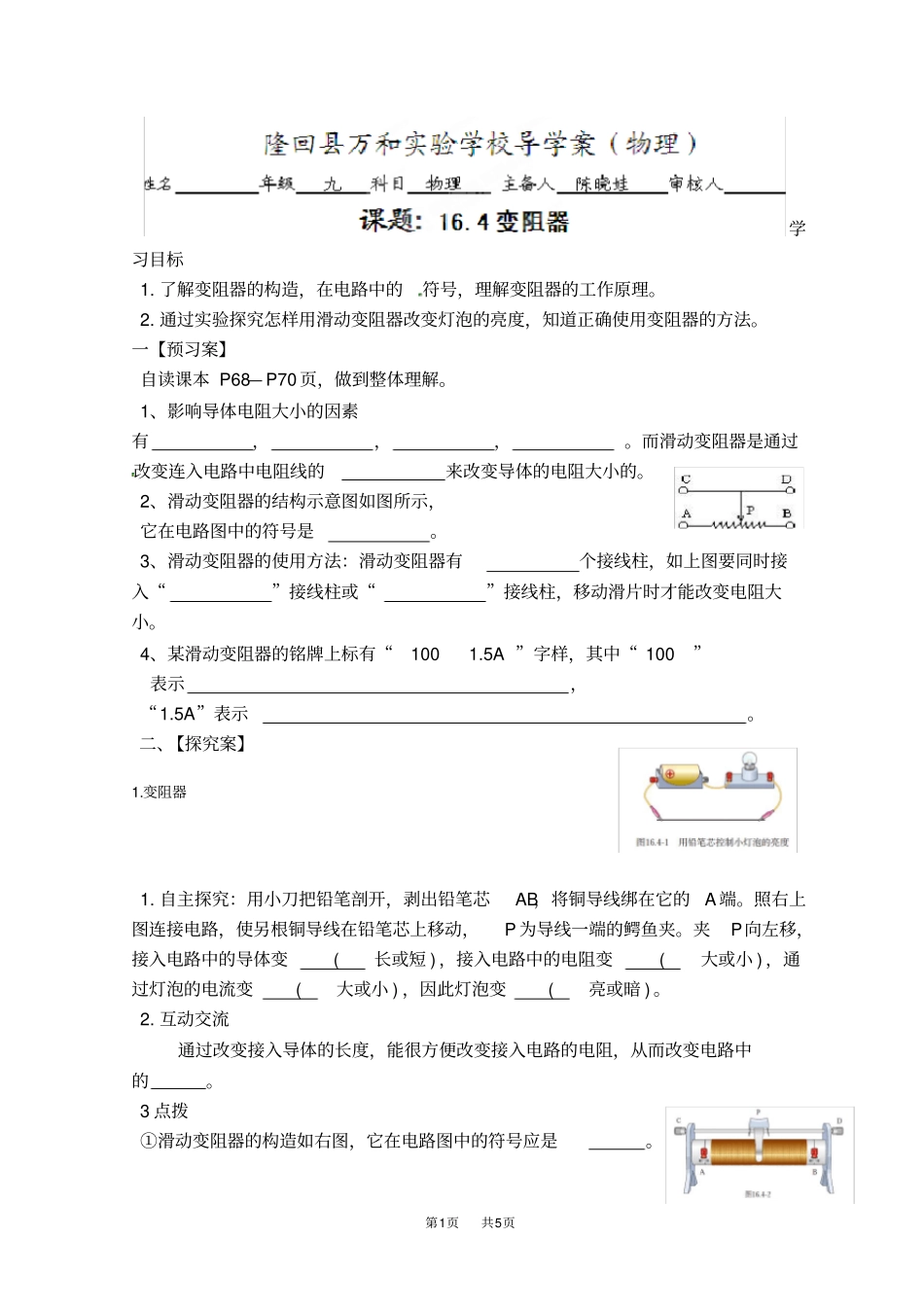

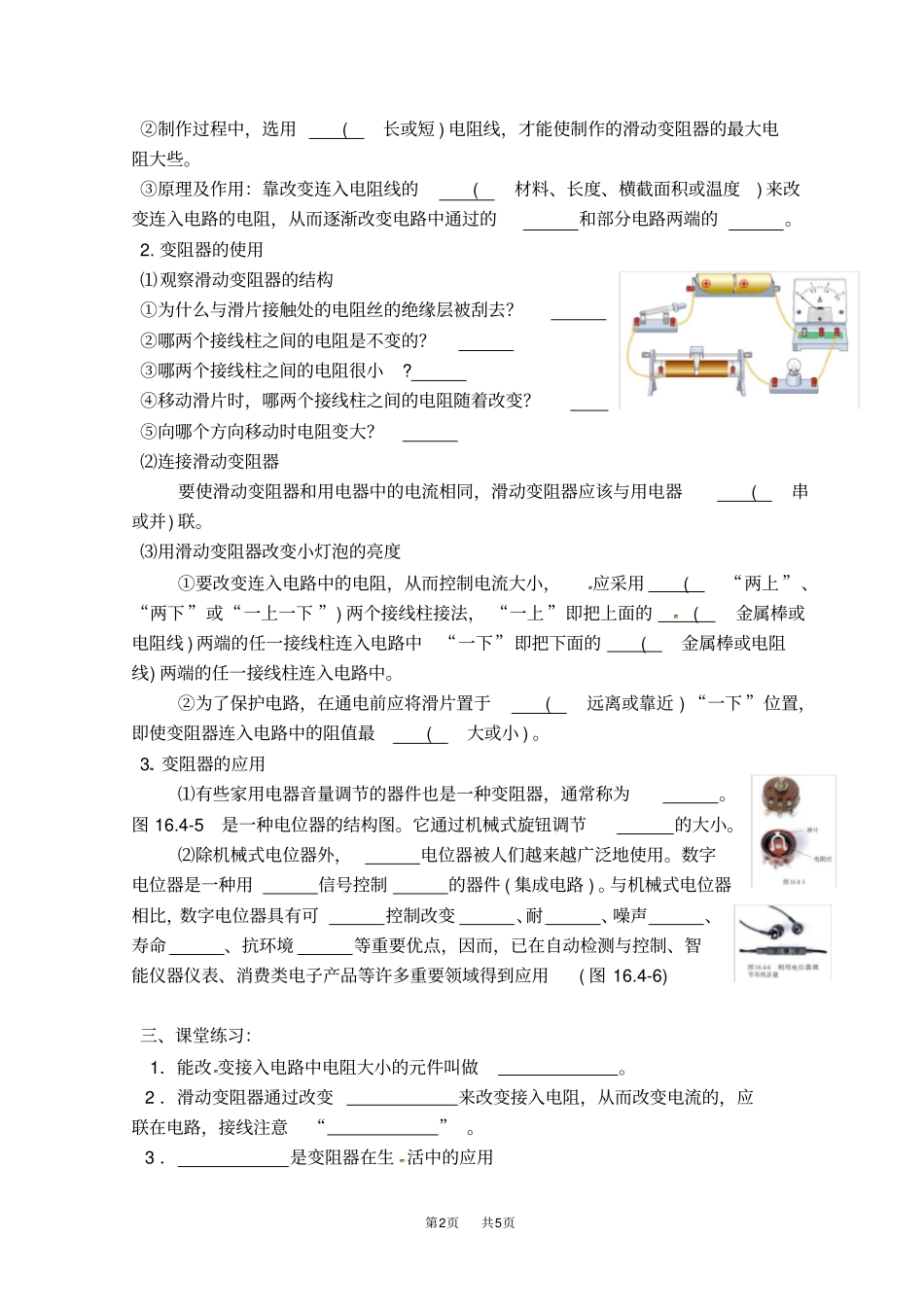

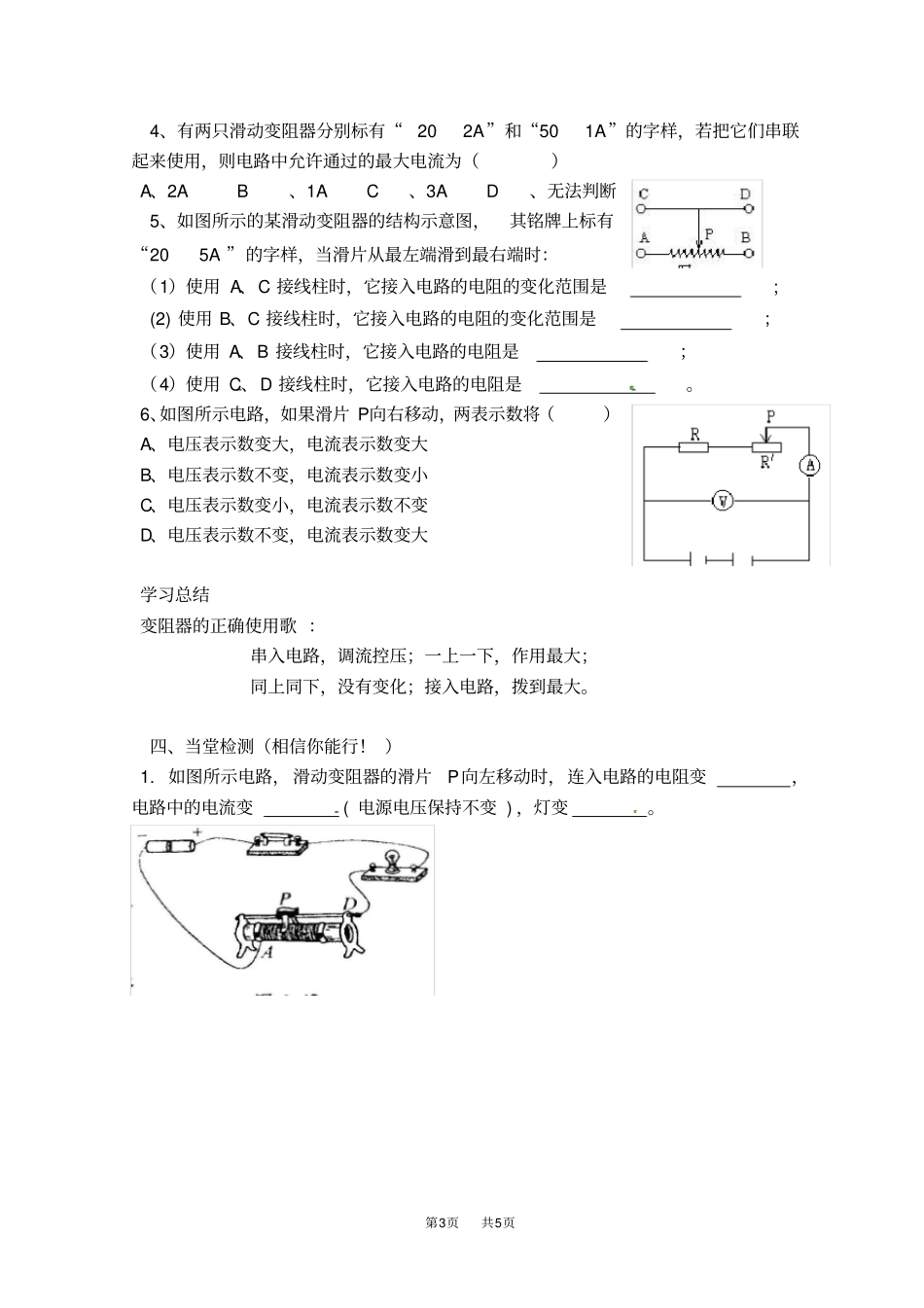

第1页共5页学习目标1.了解变阻器的构造，在电路中的符号，理解变阻器的工作原理。2.通过实验探究怎样用滑动变阻器改变灯泡的亮度，知道正确使用变阻器的方法。一【预习案】自读课本P68—P70页，做到整体理解。1、影响导体电阻大小的因素有，，，。而滑动变阻器是通过改变连入电路中电阻线的来改变导体的电阻大小的。2、滑动变阻器的结构示意图如图所示，它在电路图中的符号是。3、滑动变阻器的使用方法：滑动变阻器有个接线柱，如上图要同时接入“”接线柱或“”接线柱，移动滑片时才能改变电阻大小。4、某滑动变阻器的铭牌上标有“1001.5A”字样，其中“100”表示，“1.5A”表示。二、【探究案】1.变阻器1.自主探究：用小刀把铅笔剖开，剥出铅笔芯AB，将铜导线绑在它的A端。照右上图连接电路，使另根铜导线在铅笔芯上移动，P为导线一端的鳄鱼夹。夹P向左移，接入电路中的导体变(长或短)，接入电路中的电阻变(大或小)，通过灯泡的电流变(大或小)，因此灯泡变(亮或暗)。2.互动交流通过改变接入导体的长度，能很方便改变接入电路的电阻，从而改变电路中的。3点拨①滑动变阻器的构造如右图，它在电路图中的符号应是。第2页共5页②制作过程中，选用(长或短)电阻线，才能使制作的滑动变阻器的最大电阻大些。③原理及作用：靠改变连入电阻线的(材料、长度、横截面积或温度)来改变连入电路的电阻，从而逐渐改变电路中通过的和部分电路两端的。2.变阻器的使用⑴观察滑动变阻器的结构①为什么与滑片接触处的电阻丝的绝缘层被刮去？②哪两个接线柱之间的电阻是不变的？③哪两个接线柱之间的电阻很小?④移动滑片时，哪两个接线柱之间的电阻随着改变？⑤向哪个方向移动时电阻变大？⑵连接滑动变阻器要使滑动变阻器和用电器中的电流相同，滑动变阻器应该与用电器(串或并)联。⑶用滑动变阻器改变小灯泡的亮度①要改变连入电路中的电阻，从而控制电流大小，应采用(“两上”、“两下”或“一上一下”)两个接线柱接法，“一上”即把上面的(金属棒或电阻线)两端的任一接线柱连入电路中“一下”即把下面的(金属棒或电阻线)两端的任一接线柱连入电路中。②为了保护电路，在通电前应将滑片置于(远离或靠近)“一下”位置，即使变阻器连入电路中的阻值最(大或小)。3.变阻器的应用⑴有些家用电器音量调节的器件也是一种变阻器，通常称为。图16.4-5是一种电位器的结构图。它通过机械式旋钮调节的大小。⑵除机械式电位器外，电位器被人们越来越广泛地使用。数字电位器是一种用信号控制的器件(集成电路)。与机械式电位器相比，数字电位器具有可控制改变、耐、噪声、寿命、抗环境等重要优点，因而，已在自动检测与控制、智能仪器仪表、消费类电子产品等许多重要领域得到应用(图16.4-6)三、课堂练习：1．能改变接入电路中电阻大小的元件叫做。2．滑动变阻器通过改变来改变接入电阻，从而改变电流的，应联在电路，接线注意“”。3．是变阻器在生活中的应用第3页共5页4、有两只滑动变阻器分别标有“202A”和“501A”的字样，若把它们串联起来使用，则电路中允许通过的最大电流为（）A、2AB、1AC、3AD、无法判断5、如图所示的某滑动变阻器的结构示意图，其铭牌上标有“205A”的字样，当滑片从最左端滑到最右端时：（1）使用A、C接线柱时，它接入电路的电阻的变化范围是;(2)使用B、C接线柱时，它接入电路的电阻的变化范围是；（3）使用A、B接线柱时，它接入电路的电阻是；（4）使用C、D接线柱时，它接入电路的电阻是。6、如图所示电路，如果滑片P向右移动，两表示数将（）A、电压表示数变大，电流表示数变大B、电压表示数不变，电流表示数变小C、电压表示数变小，电流表示数不变D、电压表示数不变，电流表示数变大学习总结变阻器的正确使用歌：串入电路，调流控压；一上一下，作用最大；同上同下，没有变化；接入电路，拨到最大。四、当堂检测（相信你能行！）1.如图所示电路，滑动变阻器的滑片P向左移动时，连入电路的电阻变，电路中的电流变(电源电压保持不变)，灯变。第4页共5页2.如图所示，要使滑动变阻器的滑片P向右移动时电阻变大，应选择的接线柱是()A.A、DB.B、CC.A、BD.C、D3.如图所示是一种调节收音机音量...
