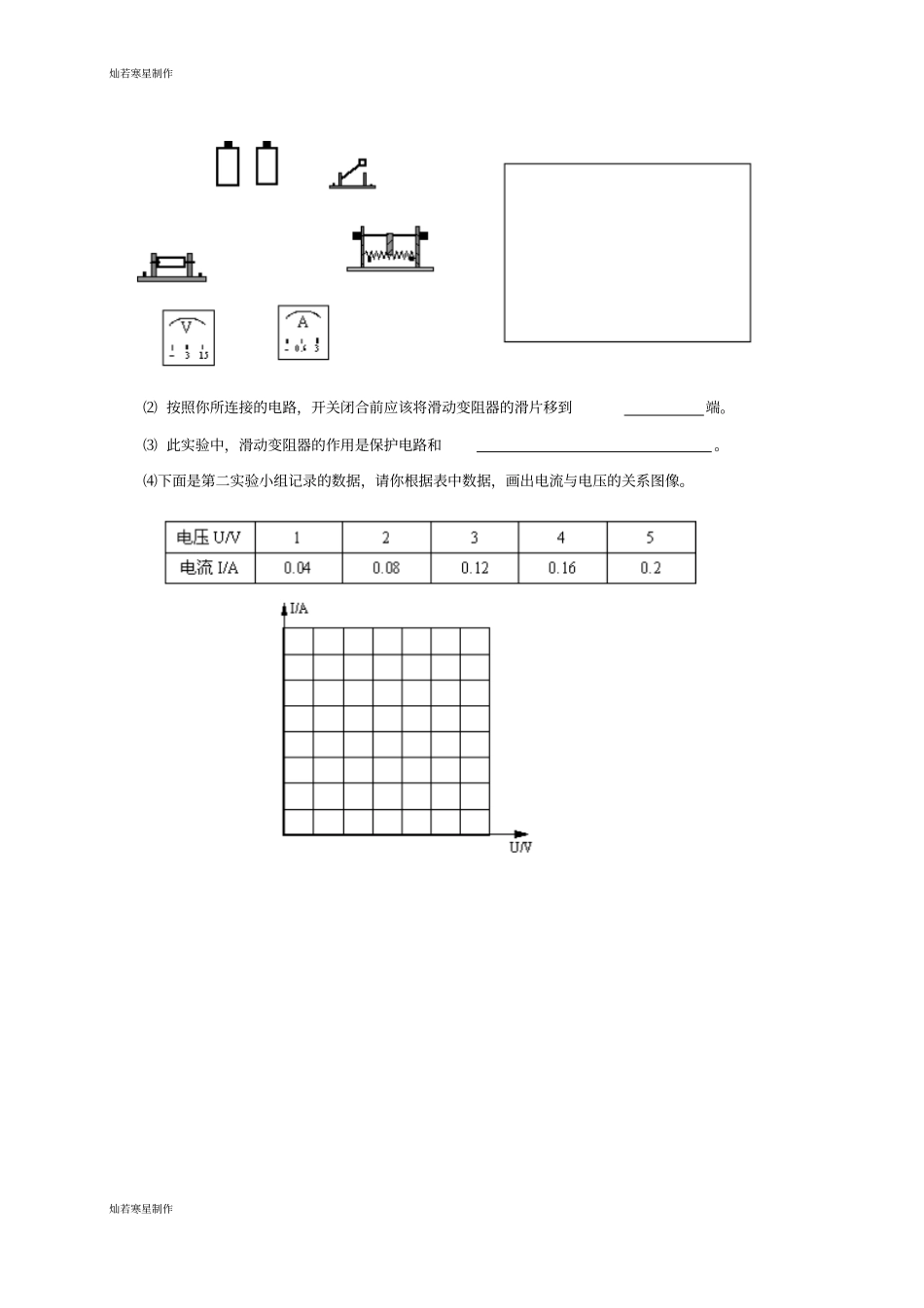

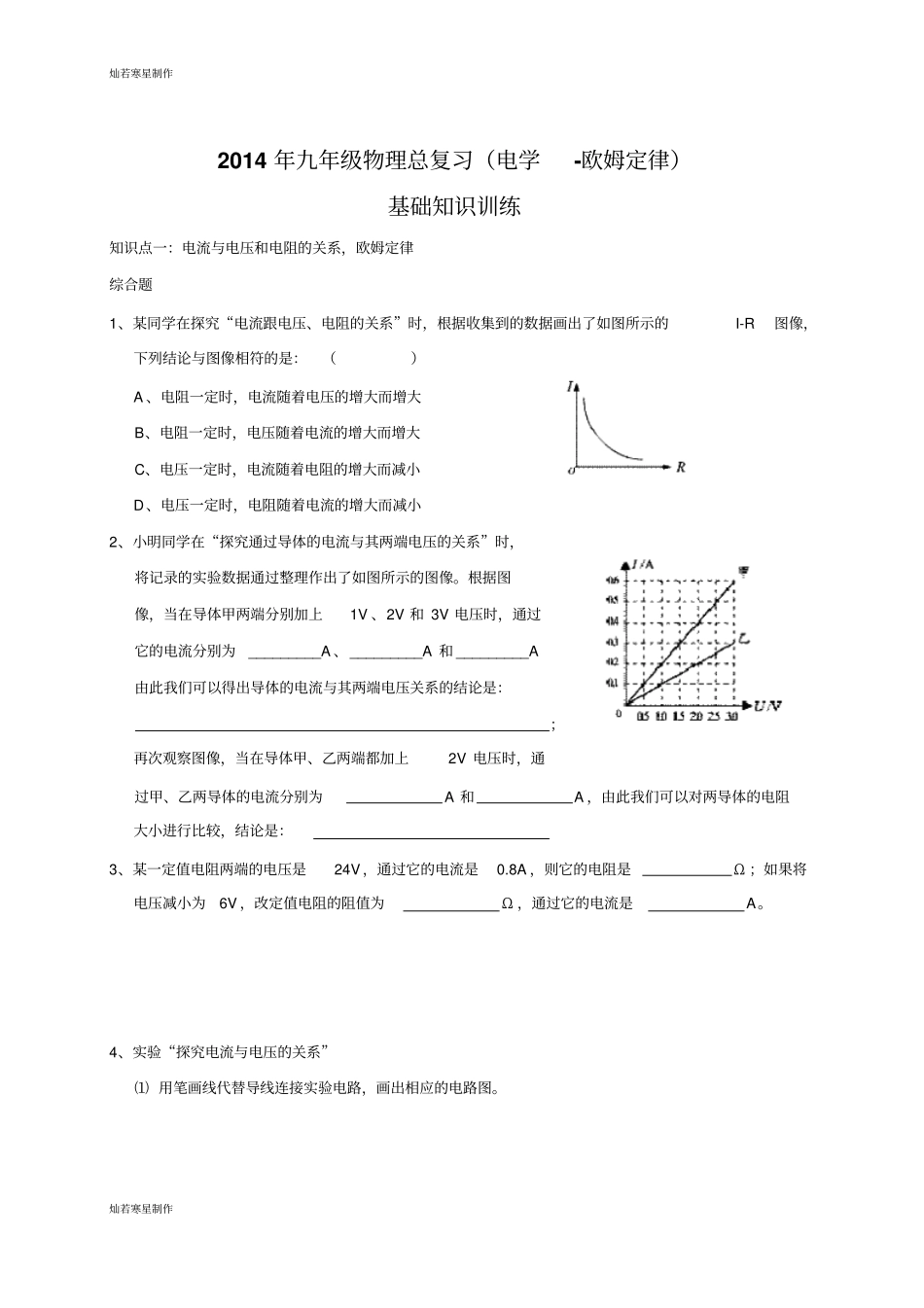

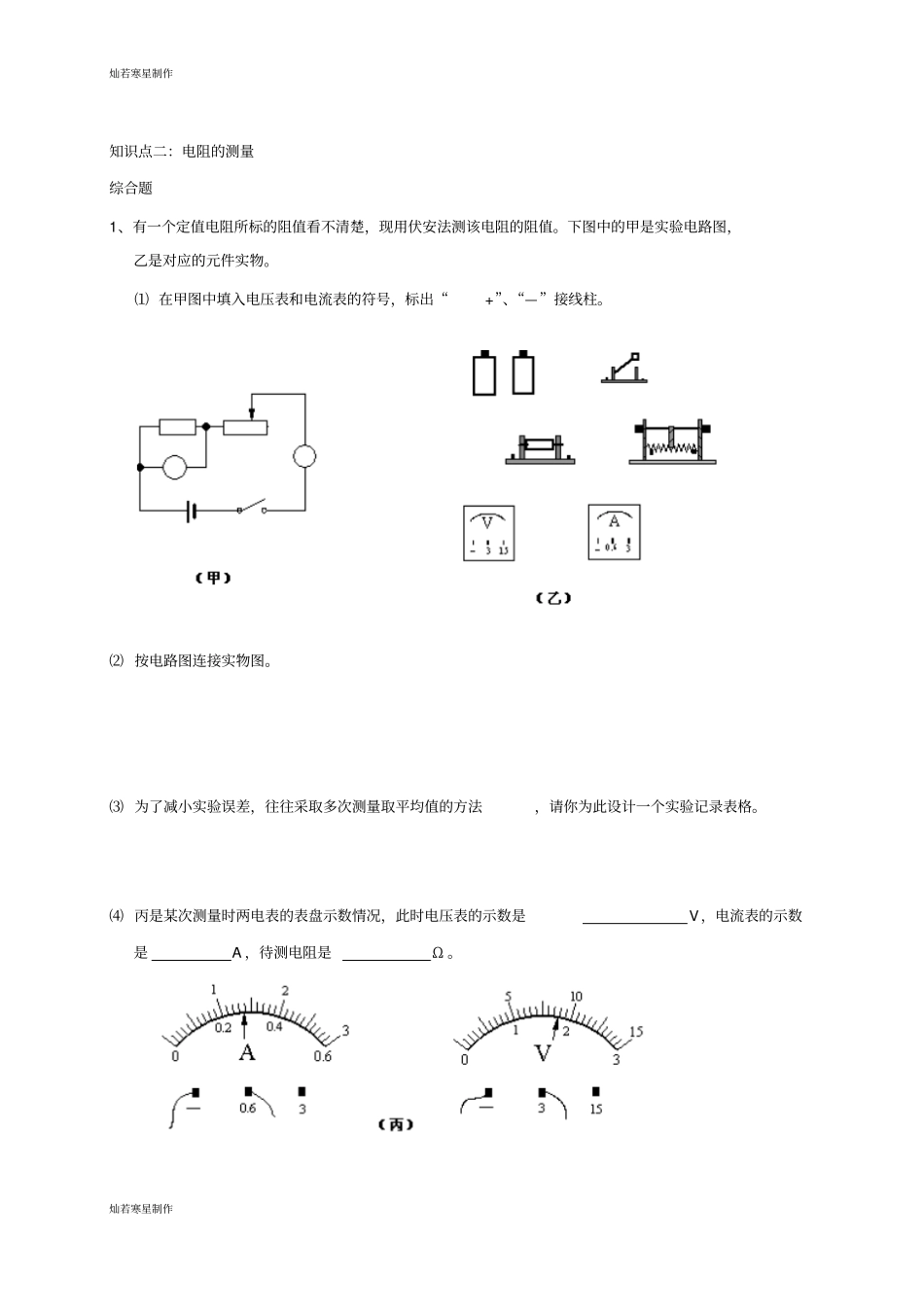

灿若寒星制作灿若寒星制作2014年九年级物理总复习（电学-欧姆定律）基础知识训练知识点一：电流与电压和电阻的关系，欧姆定律综合题1、某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I-R图像，下列结论与图像相符的是：（）A、电阻一定时，电流随着电压的增大而增大B、电阻一定时，电压随着电流的增大而增大C、电压一定时，电流随着电阻的增大而减小D、电压一定时，电阻随着电流的增大而减小2、小明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像。根据图像，当在导体甲两端分别加上1V、2V和3V电压时，通过它的电流分别为_________A、_________A和_________A由此我们可以得出导体的电流与其两端电压关系的结论是：；再次观察图像，当在导体甲、乙两端都加上2V电压时，通过甲、乙两导体的电流分别为A和A，由此我们可以对两导体的电阻大小进行比较，结论是：3、某一定值电阻两端的电压是24V，通过它的电流是0.8A，则它的电阻是Ω；如果将电压减小为6V，改定值电阻的阻值为Ω，通过它的电流是A。4、实验“探究电流与电压的关系”⑴用笔画线代替导线连接实验电路，画出相应的电路图。灿若寒星制作灿若寒星制作⑵按照你所连接的电路，开关闭合前应该将滑动变阻器的滑片移到端。⑶此实验中，滑动变阻器的作用是保护电路和。⑷下面是第二实验小组记录的数据，请你根据表中数据，画出电流与电压的关系图像。灿若寒星制作灿若寒星制作知识点二：电阻的测量综合题1、有一个定值电阻所标的阻值看不清楚，现用伏安法测该电阻的阻值。下图中的甲是实验电路图，乙是对应的元件实物。⑴在甲图中填入电压表和电流表的符号，标出“+”、“—”接线柱。⑵按电路图连接实物图。⑶为了减小实验误差，往往采取多次测量取平均值的方法，请你为此设计一个实验记录表格。⑷丙是某次测量时两电表的表盘示数情况，此时电压表的示数是V，电流表的示数是A，待测电阻是Ω。灿若寒星制作灿若寒星制作2、一个小灯泡上标着“2.2V，0.25A”，表明这个小灯泡工作时的电阻是8.8Ω。如图是一位同学为检验小灯泡的标称电阻是否准确而连接的实验线路。他的连接有三处错误。请你指出这三个错误分别错在哪里。应怎样改成正确的连接？3、在测量标有电压为2.5V的某小灯泡电阻的实验中，第一次测量时的电压等于2.5V，小灯泡正常发光以后调节滑动变阻器，让电压逐次下调，使灯丝温度不断降低，灯泡变暗直至完全不发光，测量的数据如下表所示：⑴请你根据表中电压和电流的数据计算每次的电阻，填在表格中；⑵对比不同电压下小灯泡的电阻值，你有什么发现？把你的发现写成一句具有概括性的结论。知识点三：欧姆定律在串、并联电路中的应用一、单项选择题1、在并联电路中，关于电流、电压、电阻的叙述，下面说法不正确的是：（）A、干路电流等于各支路的电流之和B、总电阻等于各支路的电阻的倒数之和C、各支路电压相等D、并联的总电阻比每条支路的电阻都小灿若寒星制作灿若寒星制作2、由欧姆定律公式I=U／R变形得R=U／I，对此，下列说法中正确的是：（）A、加在导体两端的电压越大，则导体的电阻越大B、通过导体的电流越大，则导体的电阻越小C、当导体两端的电压为零时，导体的电阻也为零D、导体的电阻跟导体两端的电压和通过导体的电流无关3、如图所示的电路，开关s闭合后，滑动变阻器滑片P向右滑动的过程中，有关电流表、电压表的读数以及灯泡亮度的变化，下列说法中正确的是：（）A、电流表的读数变大，电压表的读数变小，灯泡变暗B、电流表的读数变小，电压表的读数变大，灯泡变亮C、电流表、电压表的读数都变小，灯泡变暗D、电流表、电压表的读教都变大，灯泡变亮4、如图所示电路，当滑动变阻器的滑片P向右滑动时，则：（）A、电压表示数变大，电流表示数变小B、电压表示数不变，电流表示数变小C、电压表示数不变，电流表示数变大D、电压表、电流表示数均不变5、如图所示，两电灯完全相同，三个电流表的示数是：（）A、A1的示数最大B、A2的示数最大C、A3的示数最大D、三表示数一样大6、R1和R2是阻值不同的两个电阻，且R1＜R2，按以下四种方...
