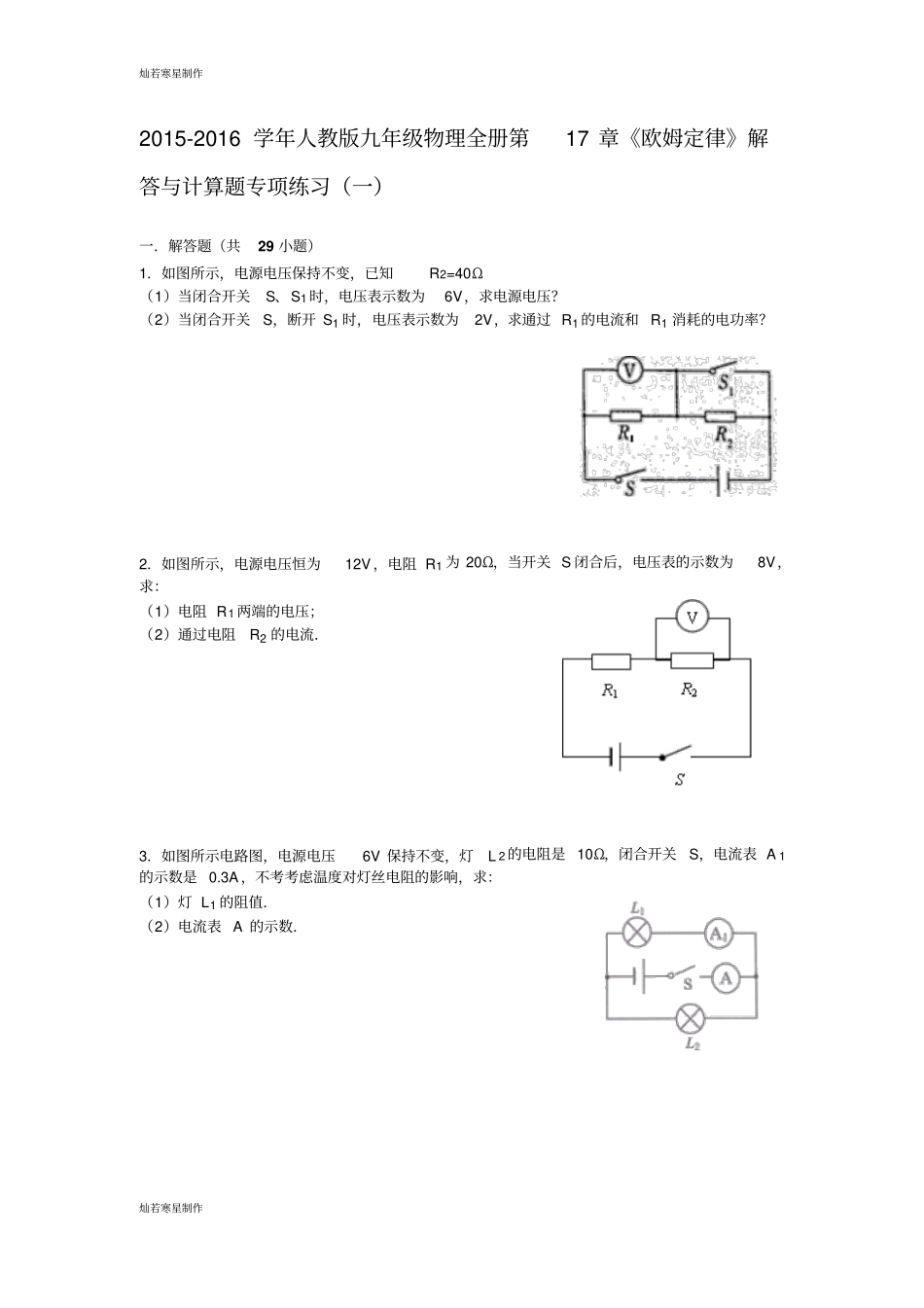

灿若寒星制作灿若寒星制作2015-2016学年人教版九年级物理全册第17章《欧姆定律》解答与计算题专项练习（一）一．解答题（共29小题）1．如图所示，电源电压保持不变，已知R2=40Ω（1）当闭合开关S、S1时，电压表示数为6V，求电源电压？（2）当闭合开关S，断开S1时，电压表示数为2V，求通过R1的电流和R1消耗的电功率？2．如图所示，电源电压恒为12V，电阻R1为20Ω，当开关S闭合后，电压表的示数为8V，求：（1）电阻R1两端的电压；（2）通过电阻R2的电流．3．如图所示电路图，电源电压6V保持不变，灯L2的电阻是10Ω，闭合开关S，电流表A1的示数是0.3A，不考考虑温度对灯丝电阻的影响，求：（1）灯L1的阻值．（2）电流表A的示数．灿若寒星制作灿若寒星制作4．如图所示，电源电压保持不变，R1=10Ω．当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图线段AB表示．求：（1）电源电压（2）滑片P滑到ab中点时电压表的示数．5．如图所示电路中，R1=18Ω，R2=12Ω．当开关S1闭合，S2、S3断开时，电流表的示数为0.6A；当开关S1、2、S3都闭合时，电流表示数为2A，且灯泡正常发光．设电源电压不变．求：（1）电源电压；（2）灯泡正常发光60s时，通过灯泡的电流做的功．6．如图所示的电路中，电源电压U=3V，R1=3Ω，R2=2Ω．求：（1）只闭合S1时，通过R2的电流是多大？（2）只闭合S2时，通电20s的时间内电流通过R1产生的电热是多少？（3）开关通断情况发生变化，整个电路消耗的最小电功率P和最大电功率P′之比是多少？灿若寒星制作灿若寒星制作7．如图所示，电源电压保持不变，R1、R2为阻值未知的定值电阻．在闭合开关S的情况下，断开S1时，电压表的读数U1=4V，电流表读数I1=0.1A；闭合S1时，电压表的读数U1′=6V．求：（1）电源电压U；（2）定值电阻R1、R2的阻值．8．如图所示，电源电压恒定，R1=20Ω，闭合开关S，断开开关S1，电流表示数是0.3A；若再闭合S1，发现电流表示数变化了0.2A．（1）电源电压是多大？（2）电阻R2的阻值是多少？9．如图，当S闭合时，电流表的示数1.5A，电压表的示数为9V．求：（1）求电源电压和R1的阻值；（2）当S断开时，电压表的示数为6V，电流表的示数为1A，R2的阻值是多大？灿若寒星制作灿若寒星制作10．如图所示的电路中，电源电压不变，电阻R1的阻值为20Ω．当断开开关S1和S2，闭合开关S3时，电流表的示数为0.6A；当断开开关S2，闭合开关S1、S3时，电流表示数为0.9A．求：（1）电阻R2的阻值．（2）断开开关S1和S3，闭合开关S2时，加在电阻R1两端的电压．11．如图所示，R1的电阻为20Ω，当开关S闭合后电流表A的示数为2.7A，电流表A1的示数为1.8A．求：（1）电源电压；（2）电阻R2的阻值；（3）电阻R2的1分钟产生的热量．12．如图所示电路，电源电压为12V且保持不变，R1是定值电阻，R2是标有“100Ω0.5A”字样的滑动变阻器．R3为标有“3V0.9W”字样的定值电阻．求：（1）R3的阻值；（2）当闭合S、S1、S2时，电流表的示数为0.3A，求R1的阻值；（3）当闭合S、S1、S2时，在保证电路各元件安全的情况下，电路的最大功率；（4）当闭合S，断开S1、S2时，为保证电路各元件安全，求滑动变阻器接入电路的阻值．2015-2016学年人教版九年级物理全册第17章《欧姆定律》解灿若寒星制作灿若寒星制作答与计算题专项练习（一）参考答案：1.解：（1）当闭合开关S、S1时，电路为R1的简单电路，电压表测电源的电压，则电源电压为6V；（2）当闭合开关S，断开S1时，两电阻串联，电压表测R1两端的电压，因串联电路中总电压等于各分电压之和，所以，R2两端的电压：U2=U﹣U1=6V﹣2V=4V，因串联电路中各处的电流相等，所以，通过R1的电流：I1=I2=22UR=440V=0.1A，R1消耗的电功率：P1=U1I1=2V×0.1A=0.2W．答：（1）电源电压为6V；（2）当闭合开关S，断开S1时，通过R1的电流为0.1A，R1消耗的电功率为0.2W．2.解：（1）由图知，两电阻串联，电压表测量R2两端的电压，R1两端的电压：U1=U﹣U2=12V﹣8V=4V；（2）两电阻串联，所以通过R2的电流：I2=I1=11UR=420V=0.2A．答：（1）电阻R1两端的电压为4V；（2）通过电阻R2的电流为0.2A．3.解：由电路图可知，两灯泡并联，电流表A测干...
