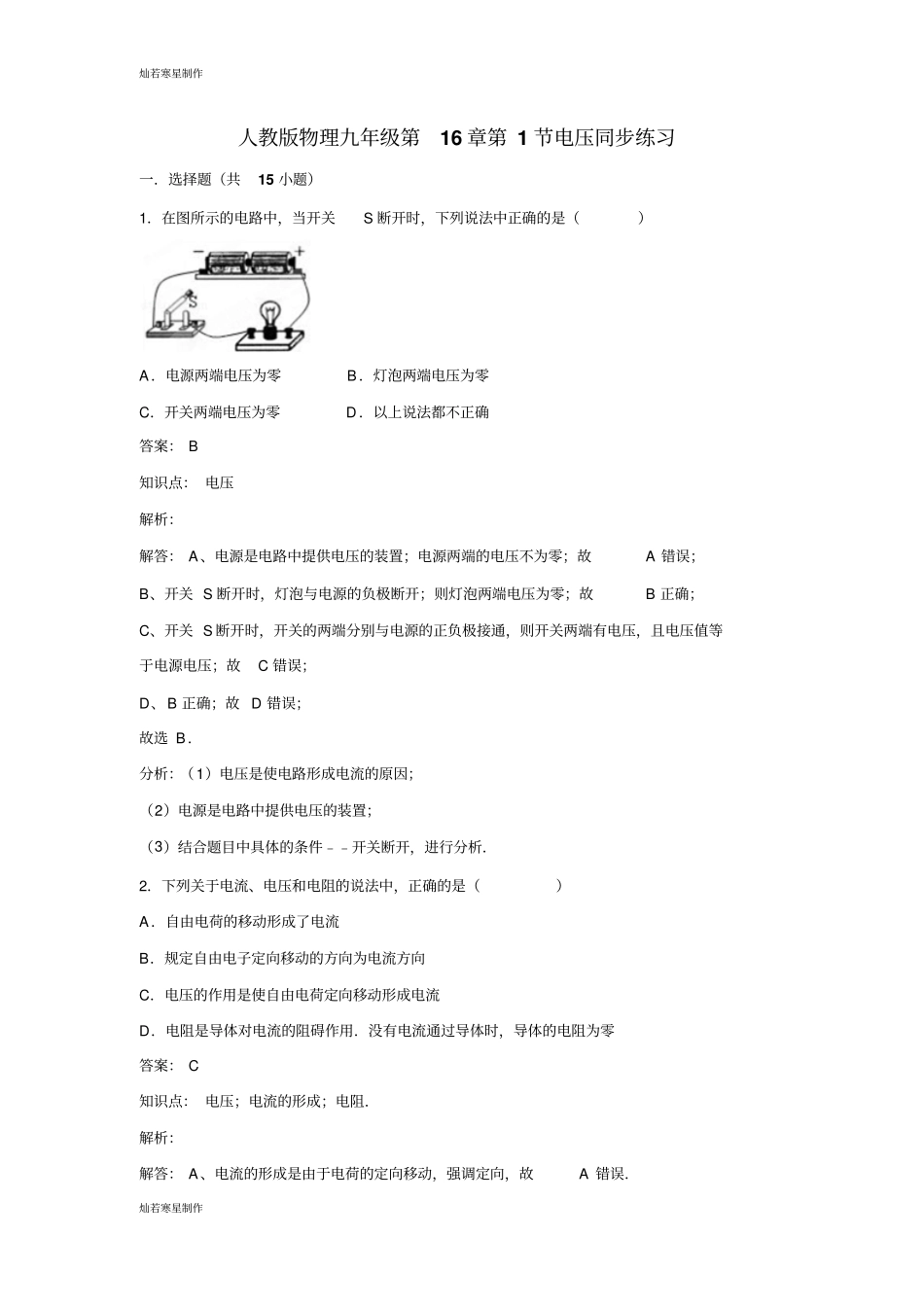

灿若寒星制作灿若寒星制作人教版物理九年级第16章第1节电压同步练习一．选择题（共15小题）1．在图所示的电路中，当开关S断开时，下列说法中正确的是（）A．电源两端电压为零B．灯泡两端电压为零C．开关两端电压为零D．以上说法都不正确答案：B知识点：电压解析：解答：A、电源是电路中提供电压的装置；电源两端的电压不为零；故A错误；B、开关S断开时，灯泡与电源的负极断开；则灯泡两端电压为零；故B正确；C、开关S断开时，开关的两端分别与电源的正负极接通，则开关两端有电压，且电压值等于电源电压；故C错误；D、B正确；故D错误；故选B．分析：（1）电压是使电路形成电流的原因；（2）电源是电路中提供电压的装置；（3）结合题目中具体的条件﹣﹣开关断开，进行分析．2．下列关于电流、电压和电阻的说法中，正确的是（）A．自由电荷的移动形成了电流B．规定自由电子定向移动的方向为电流方向C．电压的作用是使自由电荷定向移动形成电流D．电阻是导体对电流的阻碍作用．没有电流通过导体时，导体的电阻为零答案：C知识点：电压；电流的形成；电阻．解析：解答：A、电流的形成是由于电荷的定向移动，强调定向，故A错误．灿若寒星制作灿若寒星制作B、在物理学中，正电荷定向移动的方向规定为电流方向，而电子带负电，故B错误．C、电压的作用是产生电流；即电压的作用是使自由电荷定向移动形成电流；故C正确．D、电阻是导体的一种属性，它只与本身的材料、长度、横截面积等因素有关；故D错误．故选C．分析：A、根据电流形成的原因来分析即可；B、根据电流方向的规定来分析即可；C、根据电压是形成电流的原因来分析即可；D、根据电阻是导体本身的属性，与电流、电压的大小无关．3．电源适配器（俗称充电器）在给手机充电时，电压约为（）A．5伏B．24伏C．36伏D．220伏答案：A知识点：电压解析：解答：手机已经成为现代最常用的通信工具，手机专用充电器的工作电压在5V左右．故选A．分析：根据对常见用电器工作电压的掌握作答．4．我国家用电饭煲正常工作时的电压为（）A．1.5伏B．2伏C．24伏D．220伏答案：D知识点：电压解析：解答：我国家庭电路的电压是220V，电饭煲正常工作时的电压为220V．故选D．分析：本题依据对生活中常见电压值的了解写出答案．5．测量电压的仪表是（）A．电流表B．电压表C．电能表D．电阻箱答案：B知识点：电压的测量仪器．解析：解答：A、电流表是测电路电流的仪表，不符合题意；灿若寒星制作灿若寒星制作B、电压表是测电压的仪表，符合题意；C、电能表是测量电路消耗电能的仪表，不符合题意；D、电阻箱是一种可变电阻，它的作用是改变电路电阻，不能测电压，不符合题意；故选B．分析：根据对各测量器材作用的掌握分析答题．6．图中电压表测量的是（）A．灯L1两端的电压B．灯L2两端的电压C．电源的电压D．灯L1和L2的总电压答案：A知识点：电压表的使用．解析：解答：要测量某一用电器两端电压，必须使电压表与此用电器并联．由电路图知：闭合的开关相当于导线，电压表与灯泡L1并联，也就是测量灯泡L1两端电压．故选A．分析：电压表是测量用电器两端电压的仪表，使用电压表测量用电器两端电压时，必须使电压表与用电器并联．7．在下图所示的电路中，闭合开关S，电压表能测量L1两端电压的是（）答案：D知识点：电压表的使用．解析：解答：A、B、C三图中两灯串联，电压表与灯L2并联，测量的是灯L2两端的电压，故这三个选项不符合题意；灿若寒星制作灿若寒星制作D选项中，两灯并联，电压表与灯L2并联，测量的是灯L2两端的电压，但是同时也测量灯L1两端的电压和电源电压．故选D．分析：电压表在使用时要与被测电路并联，并且要注意电流从“+”接线柱流入，从“﹣”接线柱流出．8．如图（a）所示的电路，闭合电键S后，电压表V和V1表头上的指针指在如图（b）所示的位置上，则V2表的示数（）A．一定为0.4伏B．一定为2伏C．可能为9.2伏D．可能为6.8伏答案：C知识点：电压表的读数方法；串联电路的电压规律．解析：解答：由图知，①电压表V选择0～15V量程时，读数为11V，如果V1选择0～15V量程，读数为9V，则V2的示数为11V﹣9V=2V；如果V1选择0～3V量程，读数为1.8V...
