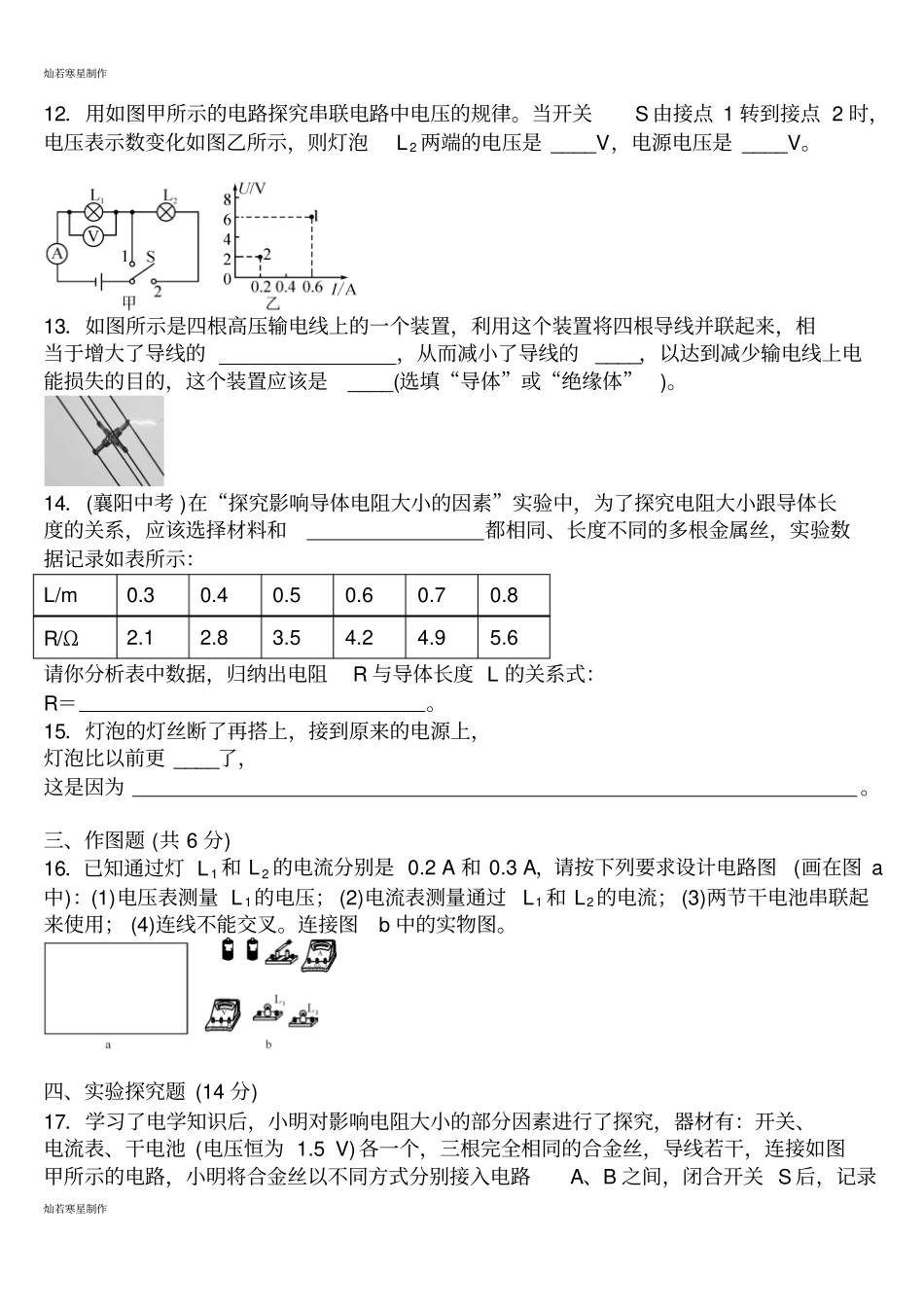

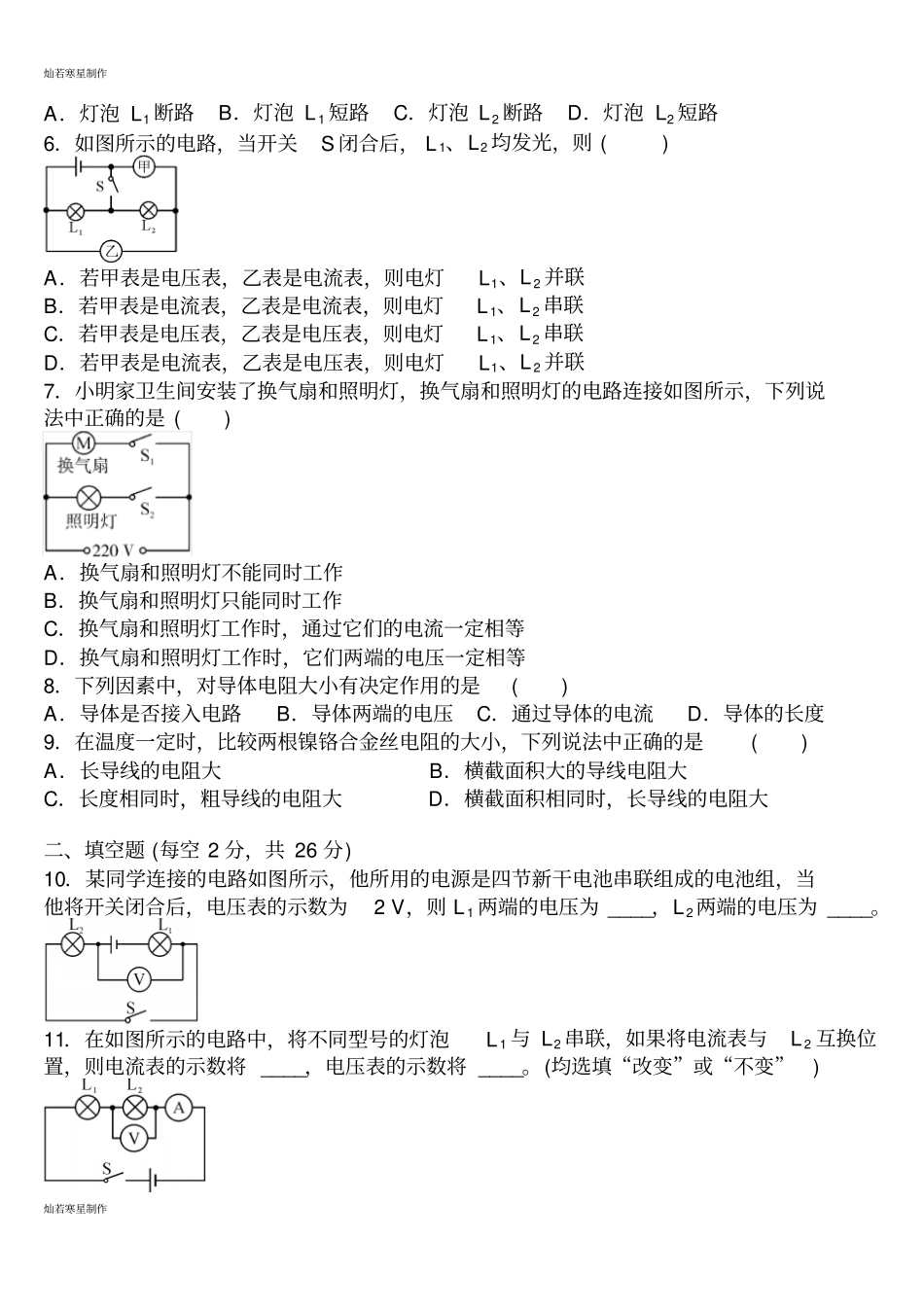

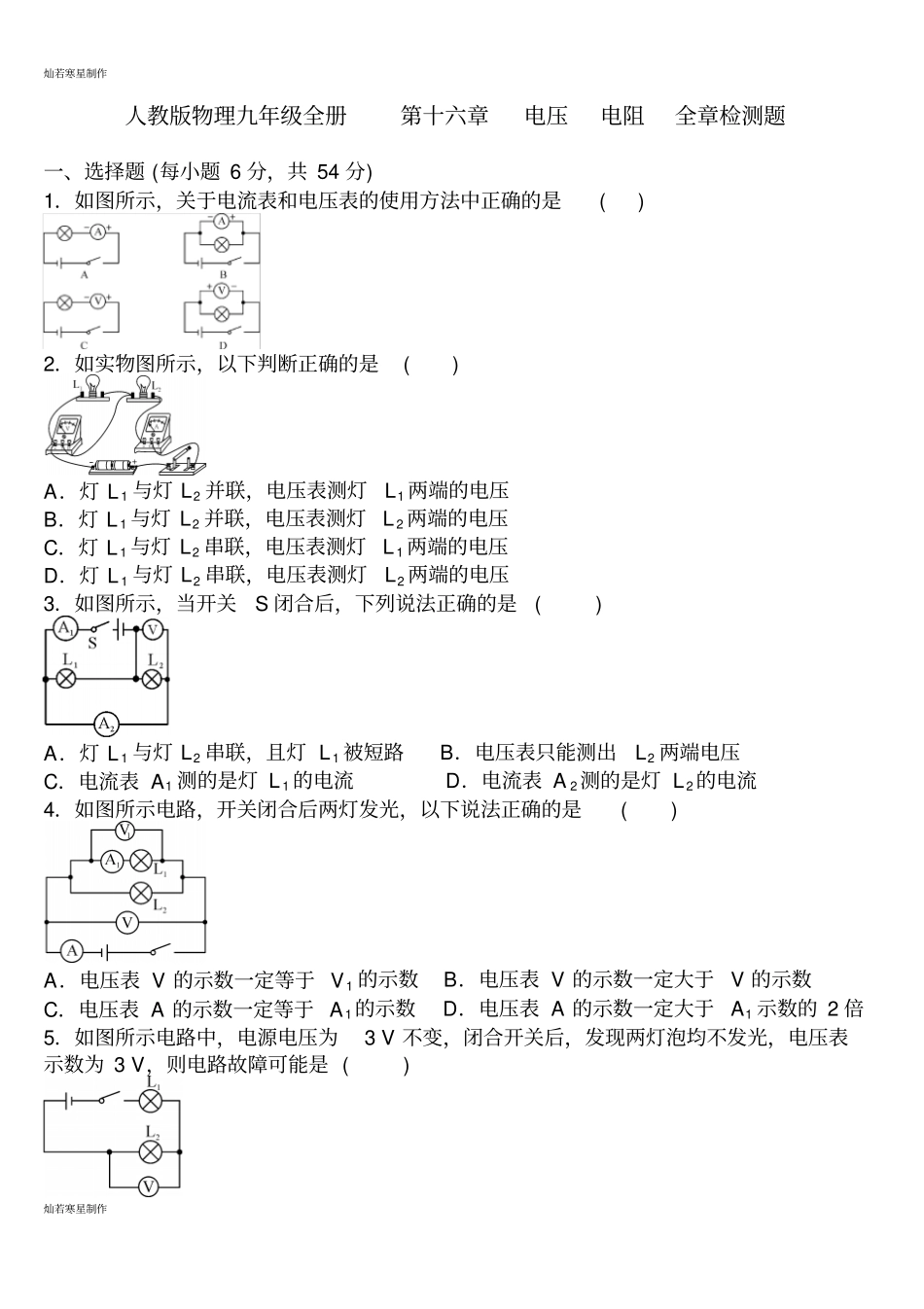

灿若寒星制作灿若寒星制作人教版物理九年级全册第十六章电压电阻全章检测题一、选择题(每小题6分，共54分)1．如图所示，关于电流表和电压表的使用方法中正确的是()2．如实物图所示，以下判断正确的是()A．灯L1与灯L2并联，电压表测灯L1两端的电压B．灯L1与灯L2并联，电压表测灯L2两端的电压C．灯L1与灯L2串联，电压表测灯L1两端的电压D．灯L1与灯L2串联，电压表测灯L2两端的电压3．如图所示，当开关S闭合后，下列说法正确的是()A．灯L1与灯L2串联，且灯L1被短路B．电压表只能测出L2两端电压C．电流表A1测的是灯L1的电流D．电流表A2测的是灯L2的电流4．如图所示电路，开关闭合后两灯发光，以下说法正确的是()A．电压表V的示数一定等于V1的示数B．电压表V的示数一定大于V的示数C．电压表A的示数一定等于A1的示数D．电压表A的示数一定大于A1示数的2倍5．如图所示电路中，电源电压为3V不变，闭合开关后，发现两灯泡均不发光，电压表示数为3V，则电路故障可能是()灿若寒星制作灿若寒星制作A．灯泡L1断路B．灯泡L1短路C．灯泡L2断路D．灯泡L2短路6．如图所示的电路，当开关S闭合后，L1、L2均发光，则()A．若甲表是电压表，乙表是电流表，则电灯L1、L2并联B．若甲表是电流表，乙表是电流表，则电灯L1、L2串联C．若甲表是电压表，乙表是电压表，则电灯L1、L2串联D．若甲表是电流表，乙表是电压表，则电灯L1、L2并联7．小明家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是()A．换气扇和照明灯不能同时工作B．换气扇和照明灯只能同时工作C．换气扇和照明灯工作时，通过它们的电流一定相等D．换气扇和照明灯工作时，它们两端的电压一定相等8．下列因素中，对导体电阻大小有决定作用的是()A．导体是否接入电路B．导体两端的电压C．通过导体的电流D．导体的长度9．在温度一定时，比较两根镍铬合金丝电阻的大小，下列说法中正确的是()A．长导线的电阻大B．横截面积大的导线电阻大C．长度相同时，粗导线的电阻大D．横截面积相同时，长导线的电阻大二、填空题(每空2分，共26分)10．某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2V，则L1两端的电压为____，L2两端的电压为____。11．在如图所示的电路中，将不同型号的灯泡L1与L2串联，如果将电流表与L2互换位置，则电流表的示数将____，电压表的示数将____。(均选填“改变”或“不变”)灿若寒星制作灿若寒星制作12．用如图甲所示的电路探究串联电路中电压的规律。当开关S由接点1转到接点2时，电压表示数变化如图乙所示，则灯泡L2两端的电压是____V，电源电压是____V。13．如图所示是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的，从而减小了导线的____，以达到减少输电线上电能损失的目的，这个装置应该是____(选填“导体”或“绝缘体”)。14．(襄阳中考)在“探究影响导体电阻大小的因素”实验中，为了探究电阻大小跟导体长度的关系，应该选择材料和都相同、长度不同的多根金属丝，实验数据记录如表所示：L/m0.30.40.50.60.70.8R/Ω2.12.83.54.24.95.6请你分析表中数据，归纳出电阻R与导体长度L的关系式：R＝。15．灯泡的灯丝断了再搭上，接到原来的电源上，灯泡比以前更____了，这是因为。三、作图题(共6分)16．已知通过灯L1和L2的电流分别是0.2A和0.3A，请按下列要求设计电路图(画在图a中)：(1)电压表测量L1的电压；(2)电流表测量通过L1和L2的电流；(3)两节干电池串联起来使用；(4)连线不能交叉。连接图b中的实物图。四、实验探究题(14分)17．学习了电学知识后，小明对影响电阻大小的部分因素进行了探究，器材有：开关、电流表、干电池(电压恒为1.5V)各一个，三根完全相同的合金丝，导线若干，连接如图甲所示的电路，小明将合金丝以不同方式分别接入电路A、B之间，闭合开关S后，记录灿若寒星制作灿若寒星制作的数据如表。连接方式一根两根串联三根串联两根并联三根并联电流表读数/A0.30.150.10.60.9根据实验数据，回答下列问题：(1)图乙是将一根合金丝接入电路时电流表的读数，请将其填入表格中。(2)导体电...
