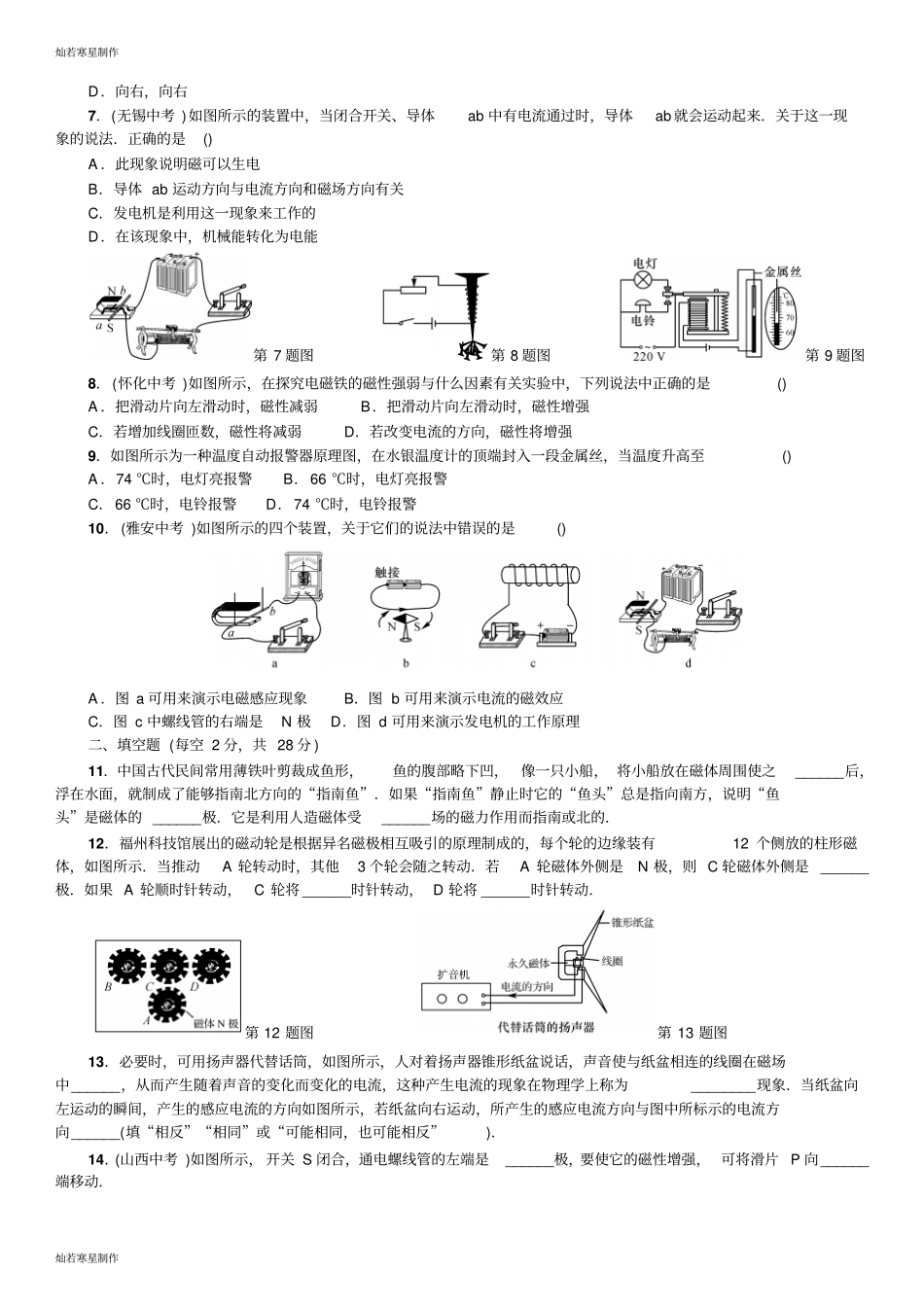

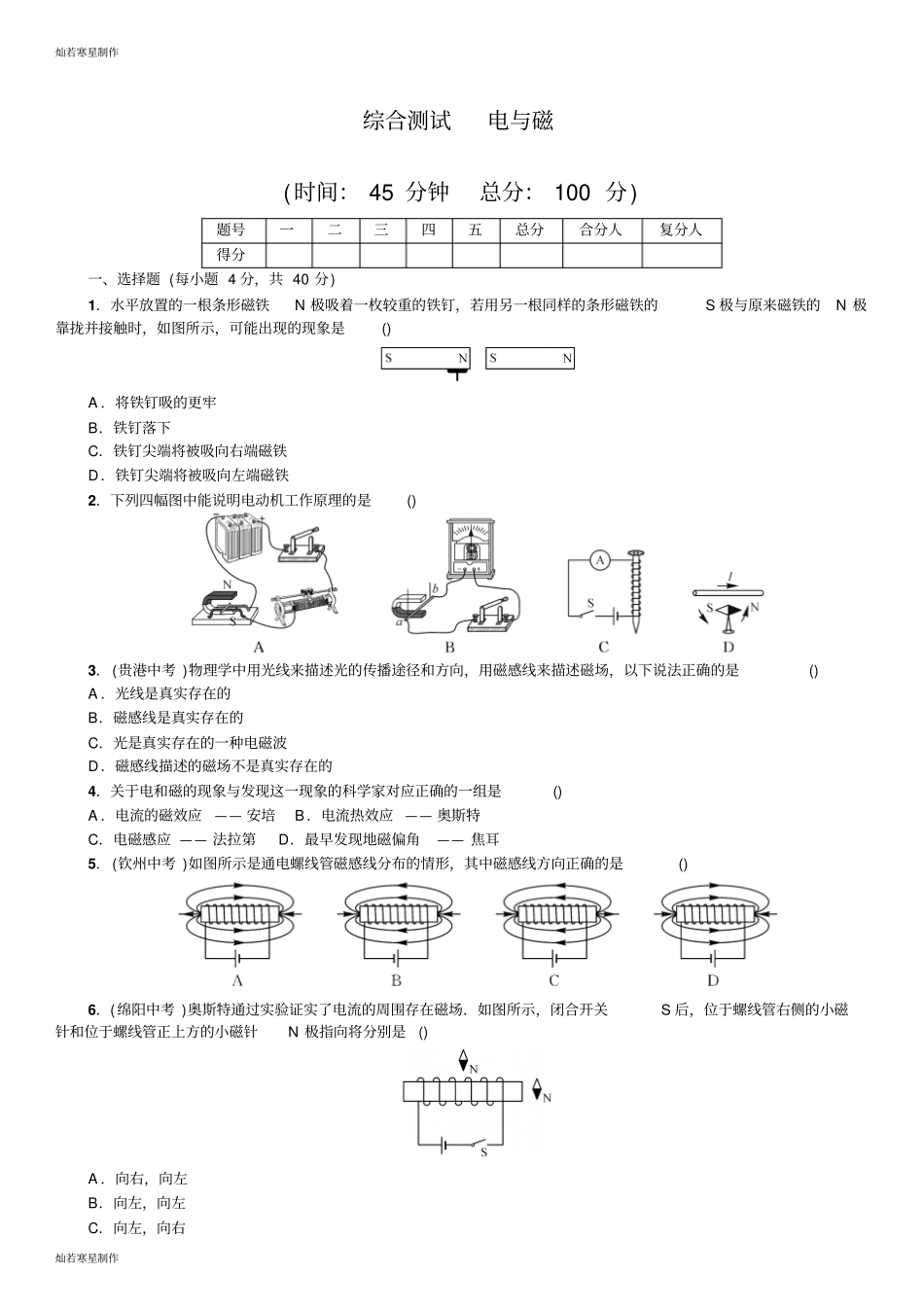

灿若寒星制作灿若寒星制作综合测试电与磁(时间：45分钟总分：100分)题号一二三四五总分合分人复分人得分一、选择题(每小题4分，共40分)1．水平放置的一根条形磁铁N极吸着一枚较重的铁钉，若用另一根同样的条形磁铁的S极与原来磁铁的N极靠拢并接触时，如图所示，可能出现的现象是()A．将铁钉吸的更牢B．铁钉落下C．铁钉尖端将被吸向右端磁铁D．铁钉尖端将被吸向左端磁铁2．下列四幅图中能说明电动机工作原理的是()3．(贵港中考)物理学中用光线来描述光的传播途径和方向，用磁感线来描述磁场，以下说法正确的是()A．光线是真实存在的B．磁感线是真实存在的C．光是真实存在的一种电磁波D．磁感线描述的磁场不是真实存在的4．关于电和磁的现象与发现这一现象的科学家对应正确的一组是()A．电流的磁效应——安培B．电流热效应——奥斯特C．电磁感应——法拉第D．最早发现地磁偏角——焦耳5．(钦州中考)如图所示是通电螺线管磁感线分布的情形，其中磁感线方向正确的是()6．(绵阳中考)奥斯特通过实验证实了电流的周围存在磁场．如图所示，闭合开关S后，位于螺线管右侧的小磁针和位于螺线管正上方的小磁针N极指向将分别是()A．向右，向左B．向左，向左C．向左，向右灿若寒星制作灿若寒星制作D．向右，向右7．(无锡中考)如图所示的装置中，当闭合开关、导体ab中有电流通过时，导体ab就会运动起来．关于这一现象的说法．正确的是()A．此现象说明磁可以生电B．导体ab运动方向与电流方向和磁场方向有关C．发电机是利用这一现象来工作的D．在该现象中，机械能转化为电能第7题图第8题图第9题图8．(怀化中考)如图所示，在探究电磁铁的磁性强弱与什么因素有关实验中，下列说法中正确的是()A．把滑动片向左滑动时，磁性减弱B．把滑动片向左滑动时，磁性增强C．若增加线圈匝数，磁性将减弱D．若改变电流的方向，磁性将增强9．如图所示为一种温度自动报警器原理图，在水银温度计的顶端封入一段金属丝，当温度升高至()A．74℃时，电灯亮报警B．66℃时，电灯亮报警C．66℃时，电铃报警D．74℃时，电铃报警10．(雅安中考)如图所示的四个装置，关于它们的说法中错误的是()A．图a可用来演示电磁感应现象B．图b可用来演示电流的磁效应C．图c中螺线管的右端是N极D．图d可用来演示发电机的工作原理二、填空题(每空2分，共28分)11．中国古代民间常用薄铁叶剪裁成鱼形，鱼的腹部略下凹，像一只小船，将小船放在磁体周围使之______后，浮在水面，就制成了能够指南北方向的“指南鱼”．如果“指南鱼”静止时它的“鱼头”总是指向南方，说明“鱼头”是磁体的______极．它是利用人造磁体受______场的磁力作用而指南或北的．12．福州科技馆展出的磁动轮是根据异名磁极相互吸引的原理制成的，每个轮的边缘装有12个侧放的柱形磁体，如图所示．当推动A轮转动时，其他3个轮会随之转动．若A轮磁体外侧是N极，则C轮磁体外侧是______极．如果A轮顺时针转动，C轮将______时针转动，D轮将______时针转动．第12题图第13题图13．必要时，可用扬声器代替话筒，如图所示，人对着扬声器锥形纸盆说话，声音使与纸盆相连的线圈在磁场中______，从而产生随着声音的变化而变化的电流，这种产生电流的现象在物理学上称为________现象．当纸盆向左运动的瞬间，产生的感应电流的方向如图所示，若纸盆向右运动，所产生的感应电流方向与图中所标示的电流方向______(填“相反”“相同”或“可能相同，也可能相反”)．14．(山西中考)如图所示，开关S闭合，通电螺线管的左端是______极，要使它的磁性增强，可将滑片P向______端移动．灿若寒星制作灿若寒星制作第14题图第15题图15．(天水中考)如图所示，微风吊扇通电后扇叶转动，使微风吊扇转动的工作原理是____________________________________________________．拔下插头，在插头处接一发光二极管，用手旋转叶片，发光二极管发光，这是________现象，人们利用这一原理制成了________．三、作图题(每小题3分，共6分)16．(云南中考)请在图中标出通电螺线管和小磁针的N极．17．如图是“自动水位显示器”的电路图．当水位未到达金属块B时，绿灯亮；当水位到达B时，红灯亮．请根据以上要求，用笔画线...
