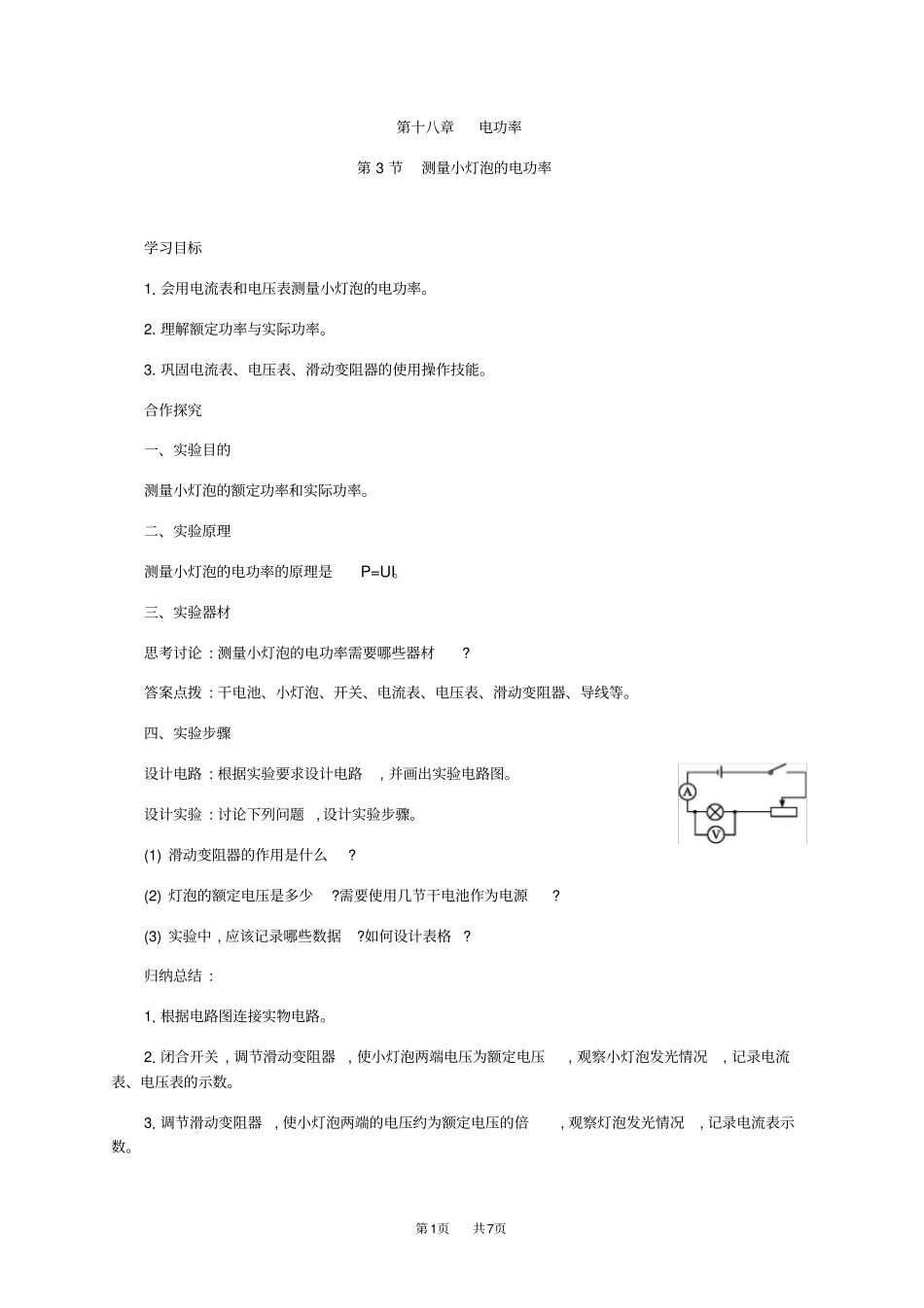

第1页共7页第十八章电功率第3节测量小灯泡的电功率学习目标1.会用电流表和电压表测量小灯泡的电功率。2.理解额定功率与实际功率。3.巩固电流表、电压表、滑动变阻器的使用操作技能。合作探究一、实验目的测量小灯泡的额定功率和实际功率。二、实验原理测量小灯泡的电功率的原理是P=UI。三、实验器材思考讨论:测量小灯泡的电功率需要哪些器材?答案点拨:干电池、小灯泡、开关、电流表、电压表、滑动变阻器、导线等。四、实验步骤设计电路:根据实验要求设计电路,并画出实验电路图。设计实验:讨论下列问题,设计实验步骤。(1)滑动变阻器的作用是什么?(2)灯泡的额定电压是多少?需要使用几节干电池作为电源?(3)实验中,应该记录哪些数据?如何设计表格?归纳总结:1.根据电路图连接实物电路。2.闭合开关,调节滑动变阻器,使小灯泡两端电压为额定电压,观察小灯泡发光情况,记录电流表、电压表的示数。3.调节滑动变阻器,使小灯泡两端的电压约为额定电压的倍,观察灯泡发光情况,记录电流表示数。第2页共7页4.调节滑动变阻器,使小灯泡两端电压为额定电压的1.2倍,观察灯泡发光情况,记录电流表示数。5.断开开关,依次拆除用电器,整理仪器。电压(V)电流(A)电功率(W)小灯泡的发光情况U=U额U>U额U
