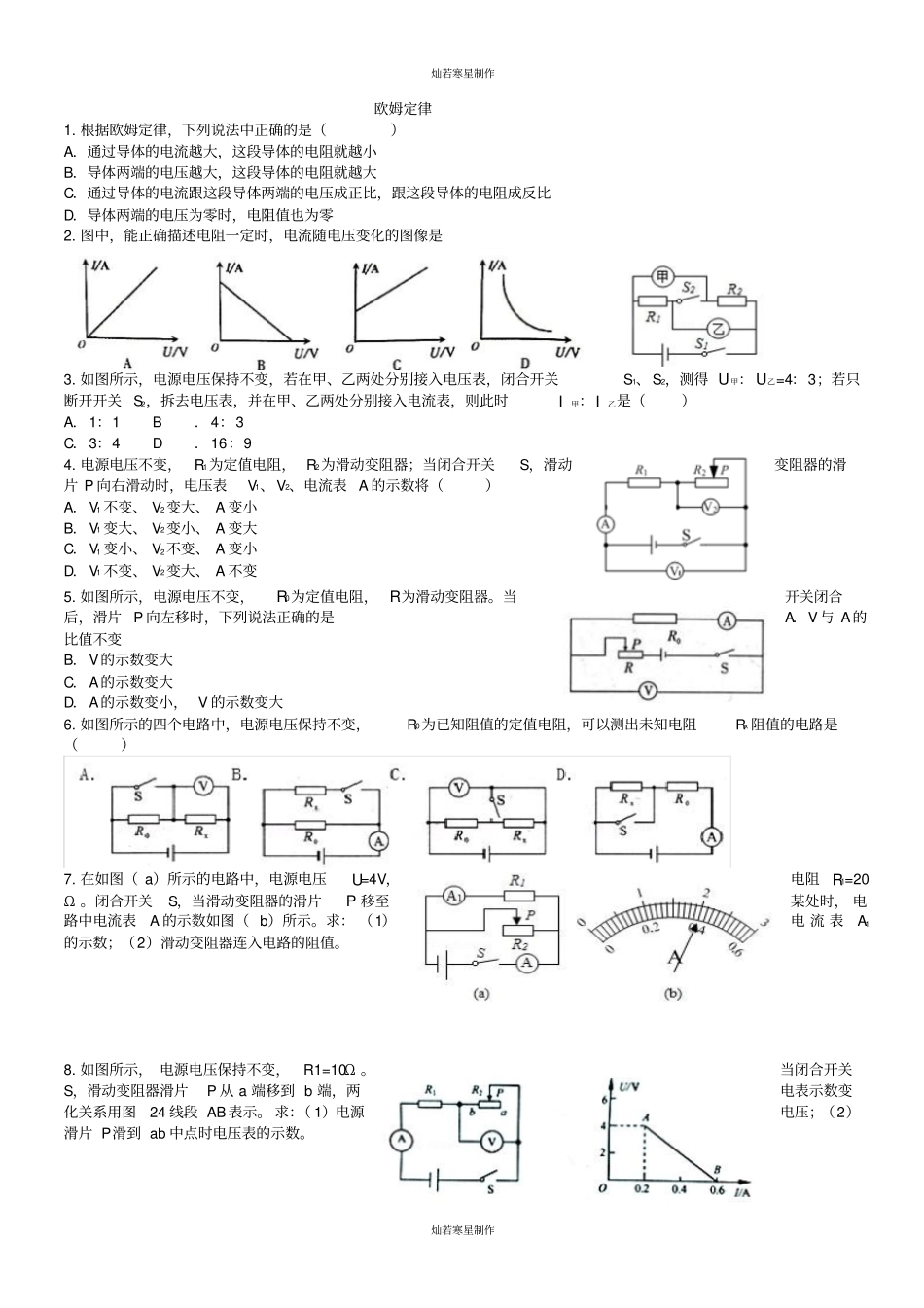

灿若寒星制作灿若寒星制作欧姆定律1.根据欧姆定律，下列说法中正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越大C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D．导体两端的电压为零时，电阻值也为零2.图中，能正确描述电阻一定时，电流随电压变化的图像是3.如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关S1、S2，测得U甲：U乙=4：3；若只断开开关S2，拆去电压表，并在甲、乙两处分别接入电流表，则此时I甲：I乙是（）A．1：1B．4：3C．3：4D．16：94.电源电压不变，R1为定值电阻，R2为滑动变阻器；当闭合开关S，滑动变阻器的滑片P向右滑动时，电压表V1、V2、电流表A的示数将（）A．V1不变、V2变大、A变小B．V1变大、V2变小、A变大C．V1变小、V2不变、A变小D．V1不变、V2变大、A不变5.如图所示，电源电压不变，R0为定值电阻，R为滑动变阻器。当开关闭合后，滑片P向左移时，下列说法正确的是A．V与A的比值不变B．V的示数变大C．A的示数变大D．A的示数变小，V的示数变大6.如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，可以测出未知电阻Rx阻值的电路是（）7.在如图（a）所示的电路中，电源电压U=4V，电阻R1=20Ω。闭合开关S，当滑动变阻器的滑片P移至某处时，电路中电流表A的示数如图（b）所示。求：（1）电流表A1的示数；（2）滑动变阻器连入电路的阻值。8.如图所示，电源电压保持不变，R1=10Ω。当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图24线段AB表示。求：（1）电源电压；（2）滑片P滑到ab中点时电压表的示数。灿若寒星制作灿若寒星制作9.如图是灯L和电阻R的电流随电压变化图象，电阻R的阻值为Ω，若将他们串联接在电压为2.5V的电源两端，则电路中灯此时的电阻为Ω。10.如图，电源电压不变，R1为定值电阻，R2为滑动变阻器；当闭合开关S，滑动变阻器的滑片P向右滑动时，A1的示数,A2的示数,V的示数。11.小芳为了探究“电流与导体两端电压的关系”，连接了如图甲所示的电路（电源电压为3V恒定）。（1）将甲图中电路连接完整，要求滑动变阻器的滑片P向A端滑动时，接入电路的电阻变小。（2）闭合开关后，电流表无示数，电压表示数为3V，产生该现象的原因可能是_______________。（3）排除故障后闭合开关，移动滑片P,根据实验数据绘制了电阻R的I-U图象如图丙中a，分析图象中数据，电阻R的阻值为R=________Ω，可得结论:在____________一定时，通过导体的电流与导体___________________________。滑动变阻器除保护电路外，另一作用是__________________。（4）小芳仅将实验中的电阻R拆下，换用一个额定电压为2.5V的小灯泡，继续实验。移动滑片P到某一点，电压表示数如图乙所示，此时小灯泡两端电压为_______V，实验得到L的I-U图象如丙中的图线b，则小灯泡的额定功率为________W。12.如图所示，电源电压为6V，图甲为伏安法测电阻的电路图；图乙为连接不完整的实物图。(1)对照电路图甲，用笔画线代替导线将图乙中未连接部分连接起来。(2)如果实验操作中出现：电流表有示数，电压表示数为0的现象，其故障可能是。A．电流表的正、负接线柱接反B.电压表的量程选小了C．电阻R发生了短路D．把滑动变阻器下端两接线柱连入电路（3）电路连接正确后，闭合开关，若将滑片P向左移动时，电压表示数。(4)实验过程中，电流表和电压表的示数如图18所示，此时测得的Rx=Ω。(5)此实验要多次测量电阻值，最后求电阻值的平均值，其目的是____。初中物理试卷灿若寒星制作灿若寒星制作灿若寒星制作
