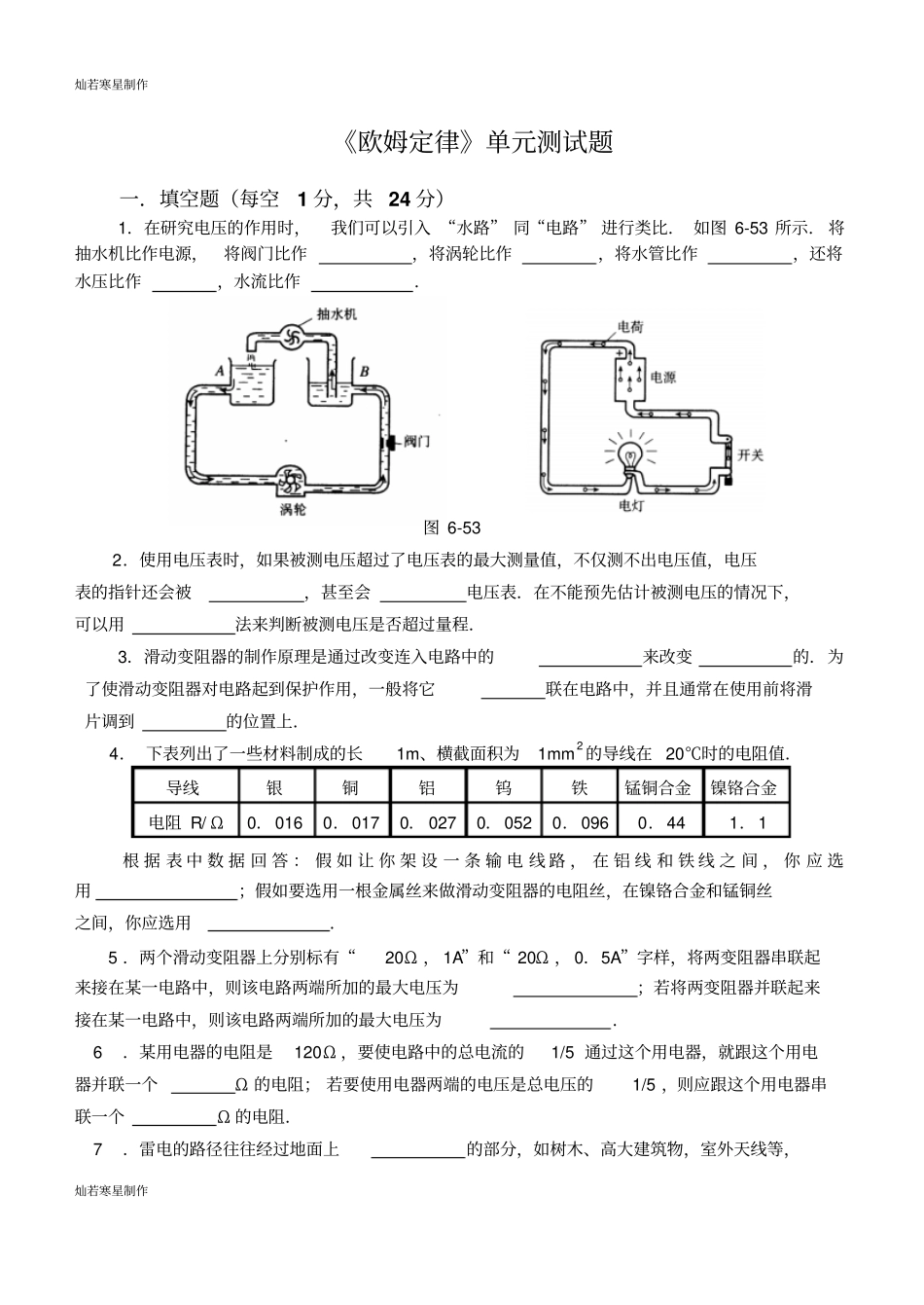

灿若寒星制作灿若寒星制作《欧姆定律》单元测试题一．填空题（每空1分，共24分）1．在研究电压的作用时，我们可以引入“水路”同“电路”进行类比．如图6-53所示．将抽水机比作电源，将阀门比作，将涡轮比作，将水管比作，还将水压比作，水流比作．图6-532．使用电压表时，如果被测电压超过了电压表的最大测量值，不仅测不出电压值，电压表的指针还会被，甚至会电压表．在不能预先估计被测电压的情况下，可以用法来判断被测电压是否超过量程．3．滑动变阻器的制作原理是通过改变连入电路中的来改变的．为了使滑动变阻器对电路起到保护作用，一般将它联在电路中，并且通常在使用前将滑片调到的位置上．4．下表列出了一些材料制成的长1m、横截面积为1mm2的导线在20℃时的电阻值．导线银铜铝钨铁锰铜合金镍铬合金电阻R/Ω0．0160．0170．0270．0520．0960．441．1根据表中数据回答：假如让你架设一条输电线路，在铝线和铁线之间，你应选用；假如要选用一根金属丝来做滑动变阻器的电阻丝，在镍铬合金和锰铜丝之间，你应选用．5．两个滑动变阻器上分别标有“20Ω，1A”和“20Ω，0．5A”字样，将两变阻器串联起来接在某一电路中，则该电路两端所加的最大电压为；若将两变阻器并联起来接在某一电路中，则该电路两端所加的最大电压为．6．某用电器的电阻是120Ω，要使电路中的总电流的1/5通过这个用电器，就跟这个用电器并联一个Ω的电阻；若要使用电器两端的电压是总电压的1/5，则应跟这个用电器串联一个Ω的电阻．7．雷电的路径往往经过地面上的部分，如树木、高大建筑物，室外天线等，灿若寒星制作灿若寒星制作图6-54SARPR1ab图6-55ABCL1L2S所以室外天线要装设装置，古建筑上的角状装饰物有作用．8．触电时有电流通过人体，通过人体电流的大小取决于和，经验证明：只有不高于的电压才是安全的．二．选择题（每小题3分，共36分）1．关于电流表和电压表能否直接连到电源两极上的下列说法中，你认为正确的是（）A．电流表可以，电压表不可以B．两种电表都可以C．电流表不可以，电压表可以D．两种电表都不可以2．学生实验用的电压表，当使用“+”和“15”两个接线柱时，电压表的量程和最小刻度值分别是（）A．15V，0.5VB．15V，1VC．3V，0.1VD．3V，0.05V3．如图6-54所示，将电压表先后并接在AB处、BC处、AC处，当开关S闭合后，电压表读数最大时，是接在（）A．AC处B．AB处C．BC处D．三处一样大4．一部录音机要求电源电压是9伏，如果用干电池作电源，则需要将（）A．6节干电池并联B．6节干电池串联C．3节干电池并联D．3节干电池串联5．在如图6-55所示的电路中，电池的电压为12V，滑动变阻器R的最大阻值是50Ω，电阻R1的阻值为10Ω．当变阻器的p端从a端滑向b端时，电流表的变化范围是（）A．0.24A～0.2AB．0.2A～0.24AC．0.2A～1.2AD．1.2A～0.2A6．下面说法正确的是（）A．电路断开后，电路中的电流为零，因此电源电压也为零B．电路两端只要有电压，电路中就一定有电流C．电压表有一定的量程，使用时选择的量程越大越好D．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等7．白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的（）A．电阻变大，电流减小B．电阻变小，电流增大C．电阻和电流都增大D．电阻和电流都减小8．发生电火灾后，产生应该做的是（）A．用水灭火B.用灭火器灭火C．用砂子灭火D.切断电源并拔打119火警电话9．如图6-56所示电路中电源电压不变，当S闭合，且滑片P向左滑动时，各电表示数的变化情况是：（）A．A1表读数不变、A2表读数变小、V表读数变小B．A1表读数变大、A2表读数变大、V表读数不变SA1A2VLR1R2P灿若寒星制作灿若寒星制作C．A1表读数变小、A2表读数变大、V表读数变大D．A1表读数不变、A2表读数变大、V表读数不变10．教室里装有多盏电灯，每多开一盏灯，则教室内电路的（）A．总电阻增大B．总电压增大图6-56C．总电流增大D．总电压、总电流都不变11．张弛同学在做“用变阻器改变灯的亮度”的实验时，她将一只小灯泡与滑动变阻器及开关串联后接在电源上，但闭合开关后无论怎样移动滑动变阻器的滑片，灯都不亮，为了检查电路故障，她另取一只...
