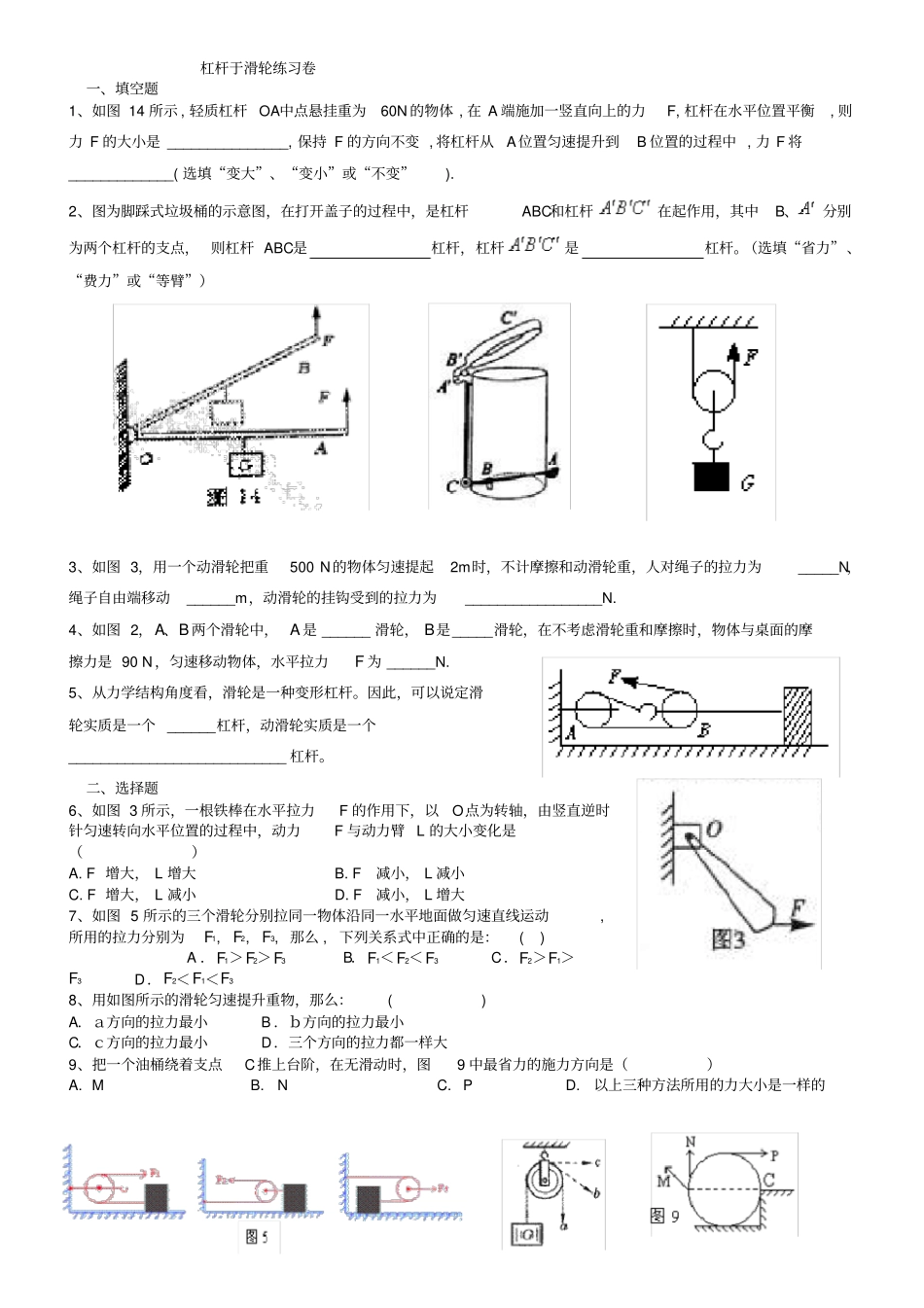

杠杆于滑轮练习卷一、填空题1、如图14所示,轻质杠杆OA中点悬挂重为60N的物体,在A端施加一竖直向上的力F,杠杆在水平位置平衡,则力F的大小是_______________,保持F的方向不变,将杠杆从A位置匀速提升到B位置的过程中,力F将_____________(选填“变大”、“变小”或“不变”).2、图为脚踩式垃圾桶的示意图，在打开盖子的过程中，是杠杆ABC和杠杆在起作用，其中B、分别为两个杠杆的支点，则杠杆ABC是杠杆，杠杆是杠杆。（选填“省力”、“费力”或“等臂”）3、如图3，用一个动滑轮把重500N的物体匀速提起2m时，不计摩擦和动滑轮重，人对绳子的拉力为_____N，绳子自由端移动______m，动滑轮的挂钩受到的拉力为_________________N.4、如图2，A、B两个滑轮中，A是______滑轮，B是_____滑轮，在不考虑滑轮重和摩擦时，物体与桌面的摩擦力是90N，匀速移动物体，水平拉力F为______N.5、从力学结构角度看，滑轮是一种变形杠杆。因此，可以说定滑轮实质是一个______杠杆，动滑轮实质是一个___________________________杠杆。二、选择题6、如图3所示，一根铁棒在水平拉力F的作用下，以O点为转轴，由竖直逆时针匀速转向水平位置的过程中，动力F与动力臂L的大小变化是（）A.F增大，L增大B.F减小，L减小C.F增大，L减小D.F减小，L增大7、如图5所示的三个滑轮分别拉同一物体沿同一水平地面做匀速直线运动,所用的拉力分别为F1,F2,F3,那么,下列关系式中正确的是：()A．F1＞F2＞F3B．F1＜F2＜F3C．F2＞F1＞F3D．F2＜F1＜F38、用如图所示的滑轮匀速提升重物，那么：()A．ａ方向的拉力最小B．ｂ方向的拉力最小C．ｃ方向的拉力最小D．三个方向的拉力都一样大9、把一个油桶绕着支点C推上台阶，在无滑动时，图9中最省力的施力方向是（）A.MB.NC.PD.以上三种方法所用的力大小是一样的10、下列说法正确的是A.杠杆一定能够省力B.定滑轮既能省力又能改变力的方向C.动滑轮既能省力又能改变力的方向D.滑轮国＝组既能省力又能改变力的方向11、如图所示，在竖直向上大小为10N的力F的作用下，重物A沿竖直方向匀速上升.已知重物A上升速度为0.2m/s，不计滑轮重、绳重及绳与滑轮间的摩擦，则物体的重力大小和滑轮上升的速度分别为()A．20N0.4m/sB．20N0.1m/sC．5N0.4m/sD．5N0.1m/s12、如图，绳及滑轮重不计，绳与滑轮的摩擦不计.若已知用F=30N的拉力可使物体沿水平地面匀速运动，那么，下列所求物理量正确的是（）A．可求物体重为60NB．可求物体重为90NC．可求物体受的摩擦力为60ND．可求物体受的摩擦力为90N13、用图5所示的四种机械提起同一重物，不计机械自重和摩擦，最省力的是三、多项选择14、如图所示的四个滑轮组中，图可以省一半力，图最费力，图和图用力大小一样。四、作图题15、画出图6杠杆示意图中F1，F2的力臂16、用一定滑轮和一个动滑轮组成一个向下拉绳的滑轮组，并用它提升物体，请在图中画出绕绳的方法；17、用50N的力拉起200N的的重物，试在图丙中画出绳子的绕法。（不考虑摩擦和滑轮重）18、如图8-9所示，作出力F的力臂。如图8-10是斜拉旅行箱的简化模型。画出它的动力臂L和阻力臂L，现将一石磙推上台阶，请你在图8-11上画出最小力的示意图。用图8-12所示的滑轮组成滑轮组提升重物，在图中画出最省力的滑轮组的绕线。
