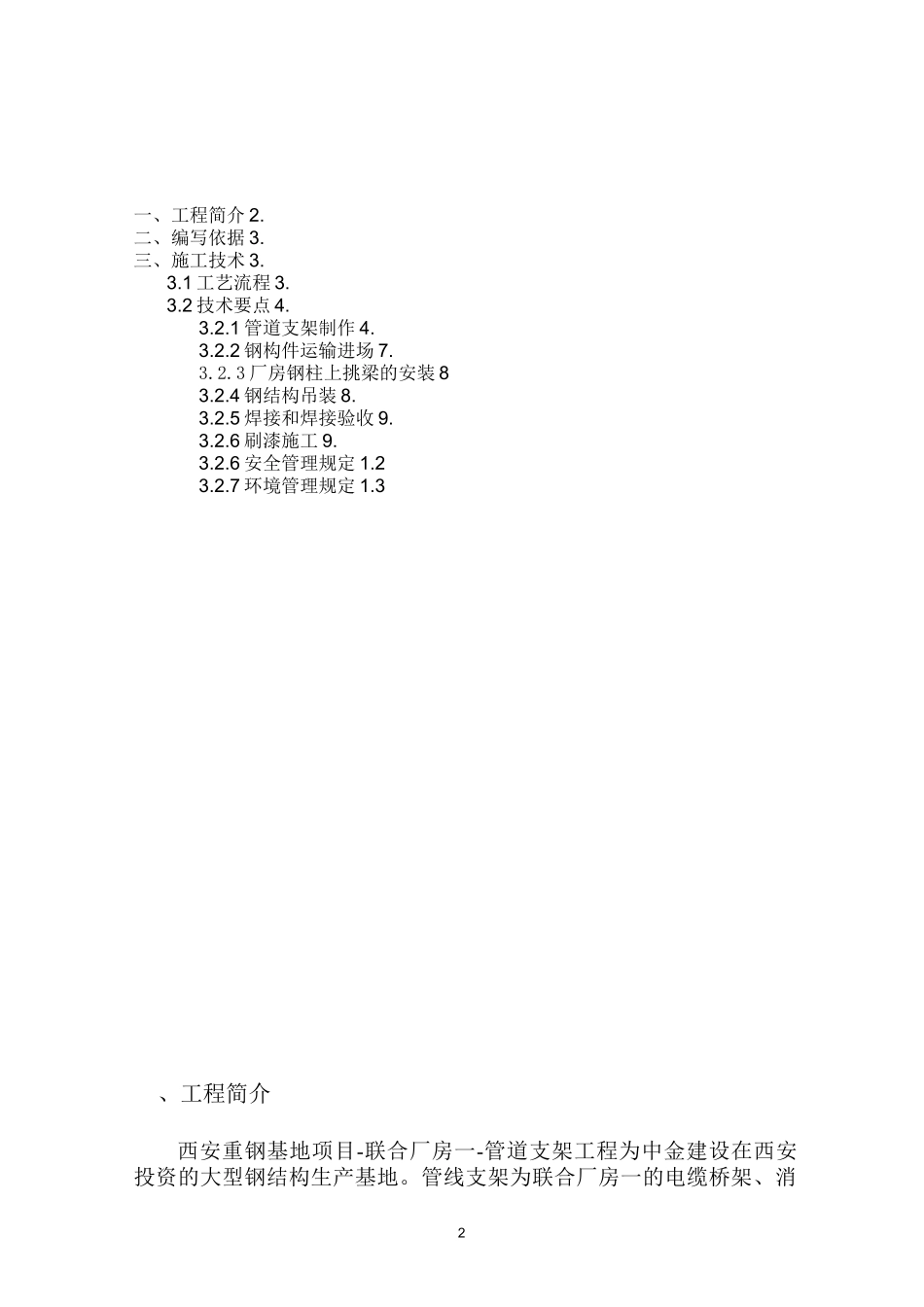

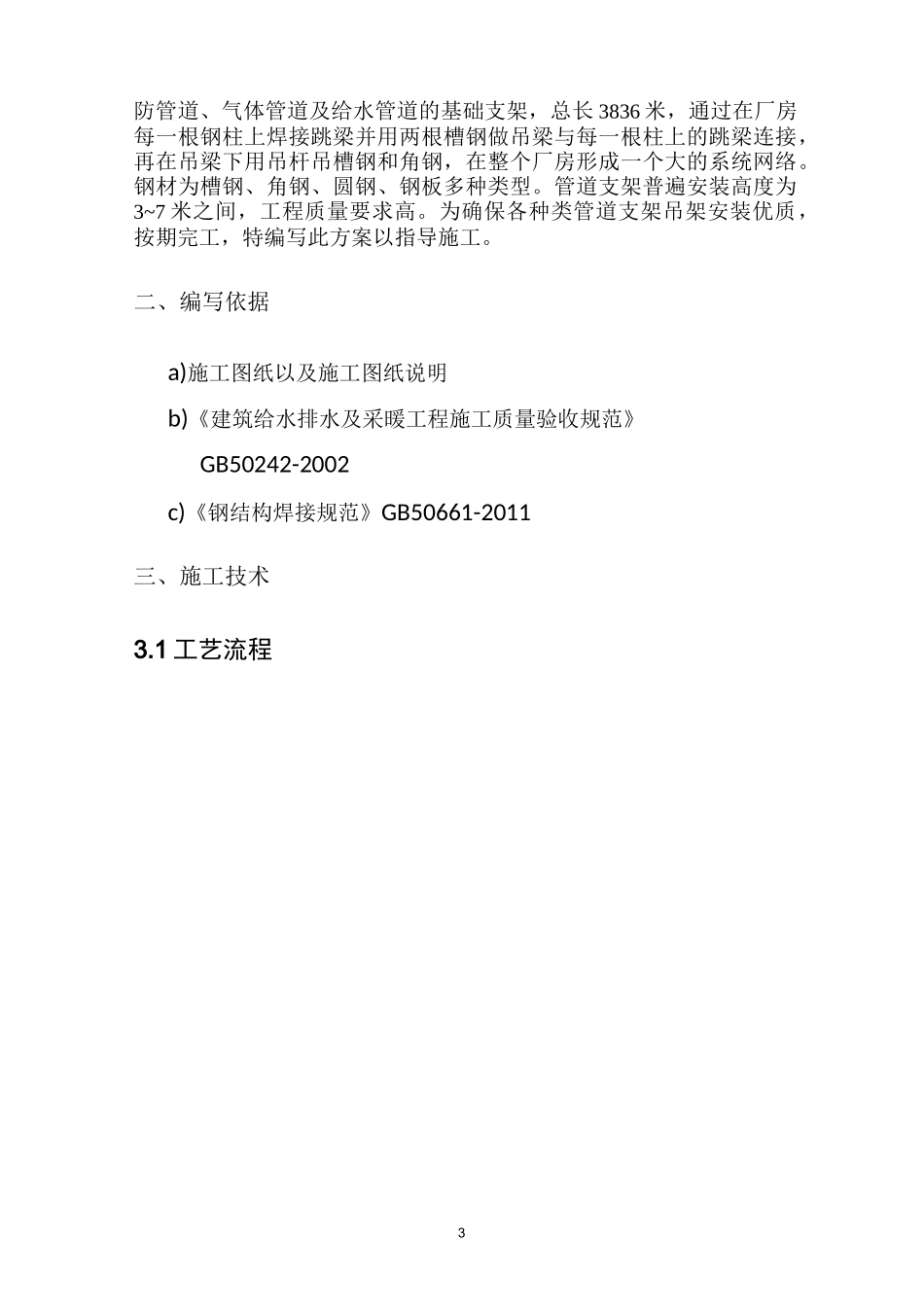

1中金建设西安重钢基地项目--联合厂房一--管道支架工程管线支架制作与安装方案编制人审核人西安健格建筑科技有限公司二0一三年十二月2一、工程简介2.二、编写依据3.三、施工技术3.3.1工艺流程3.3.2技术要点4.3.2.1管道支架制作4.3.2.2钢构件运输进场7.3.2.3厂房钢柱上挑梁的安装83.2.4钢结构吊装8.3.2.5焊接和焊接验收9.3.2.6刷漆施工9.3.2.6安全管理规定1.23.2.7环境管理规定1.3、工程简介西安重钢基地项目-联合厂房一-管道支架工程为中金建设在西安投资的大型钢结构生产基地。管线支架为联合厂房一的电缆桥架、消3防管道、气体管道及给水管道的基础支架，总长3836米，通过在厂房每一根钢柱上焊接跳梁并用两根槽钢做吊梁与每一根柱上的跳梁连接，再在吊梁下用吊杆吊槽钢和角钢，在整个厂房形成一个大的系统网络。钢材为槽钢、角钢、圆钢、钢板多种类型。管道支架普遍安装高度为3~7米之间，工程质量要求高。为确保各种类管道支架吊架安装优质，按期完工，特编写此方案以指导施工。二、编写依据a)施工图纸以及施工图纸说明b)《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002c)《钢结构焊接规范》GB50661-2011三、施工技术3.1工艺流程4构件安装喷涂面漆图1施工流程图3.2技术要点3.2.1管道支架制作3.2.1.1施工准备（一）施工前准备1、工艺文件的编制。当工程图下达后按照《钢结构施工与验收规范》及施工图纸的要求编制详细的加工、制造、施焊、预装、涂装5工艺。2、焊接工艺评定及其它工艺试验：选择不同接头形式由焊接工程师下达工艺评定任务书，选派优秀、有证焊工作工艺评定试验，以确定合理的焊接坡口、焊材焊剂。3、焊工考试及资格确认。劳动人员进场计划如下表：工种按施工阶段投入劳动力（人）项目负责人1技术贝1安全员1材料员1除锈工2油漆工3电工2焊工12普工31汽车吊司机2（二）制作与安装现场准备1、根据工程需要，所有安装机械，设备，工具，材料准备齐全并在现场做好检查验收工作，保证设备正常使用。2、对所有参加施工人员进行安全技术交底工作，安装前熟悉图纸，了解施工工艺，弄清节点构造，掌握施工方法，注意安装顺序。4、、安装施工用电源，由甲方指定，人员食宿由施工单位自行解决。63.2.1.2材料要求1.所订购的钢板、型材，厂家必须按设计标准完整地提供质量证明文件，所用的钢材必须符合有关文件的要求，并具有抗拉强度、伸长率、屈服点、硫，磷及碳含量的检测报告等。2.在制作和安装过程中，要做好各工序验收工作，合格后才能进行下道工序施工。3.焊接材料根据图纸设计的钢材性能，并结合我公司的施工设备及工艺，所用焊材必须符合GB5117、GB5118、GB5293、GB8110的规定。4.施工时需对钢材进行表面预处理，预处理方法采用手工或机械除锈，除锈质量等级要达到设计要求。5.涂装材料要具有出厂质量证明书，并符合设计的要求和国家现行有关标准的规定。3.2.1.3钢结构加工制作1．切割钢材下料的方法采用气割和砂轮切割机切割，气割前应将钢材表面切割区域内的铁锈、油污等清除干净；切割后断口上不得有裂纹和大于1.0mm的缺口，并应清除干净边缘上的熔物和飞溅物等。切割截面与表面垂直度偏差不大于钢材厚度的10%且不大于2mm。气割的允许偏差（mm）项目允许偏差零件宽度、长度±3.0切割面平面度0.051且不大于2.0割纹深度0.2局部缺口深度1.072、下料尺寸：25B槽钢背靠背焊接成H型钢每根长0.9米共278根（用于挑梁）、22B槽钢背靠背焊接成H型钢每根长0.9米共112根（用于挑梁）、25B槽钢吊梁长度12米共192根、22B槽钢吊梁每根10.5米共9根、22B槽钢吊梁每根9米共49根、22B槽钢吊梁每根8.8米共5根、22B槽钢吊梁每根8.75米共5根、22B槽钢吊梁每根8米共21根、22B槽钢吊梁每根7.75米共5根、［10槽钢吊架每根长0.8米共2311根、L63*63*6角钢吊架每根长0.8米共3859根、加劲板及连扳共1228块、①12吊杆每根长0.35米共3670根、①12吊杆每根长0.6米共3030根、①12吊杆每根长0.45米共12根、①12吊杆每根长0.38米共712根。3、钢结构件组装经检验合格后方可焊接。4、平直焊缝应采手动焊接。焊缝高度应符合图纸要求。焊接时应采取有效措施防止钢结构件变形。5、预拼装和检验合格的...
